آلة تشكيل لفة الأنبوب الفولاذي المثمن

الملف الشخصي للمعدات<\/strong><\/h2>\n <\/span>\n <\/div>\n

\n

\n تم تصميمها من أجل الإنتاج الصناعي المستمر، آلة تشكيل الأنابيب الفولاذية المثمنة هذه هي الحل النهائي لتصنيع محاور أبواب مصراع الأسطوانة للخدمة الشاقة، وأنظمة أبواب المرآب المتقدمة، وإكسسوارات السيارات أو الدراجات النارية المتخصصة. يوفر إطار الهيكل الفولاذي H450 للخدمة الشاقة أساسًا متينًا وخاليًا من الاهتزازات، مما يضمن ظهور كل أنبوب مثمن بدقة الأبعاد المطلقة. سوف يلاحظ المشغلون على الفور التشغيل السلس والهادئ لنظام التروس والدفع المتسلسل المصنوع بدقة. إن المعدات المطلية باللون الأزرق والأسود والبرتقالي الصناعي الواضح للغاية، لا تبدو احترافية على أرضية المصنع فحسب، بل تقاوم أيضًا التآكل والتلف اليومي. من خلال دمج محاكاة التشكيل ثلاثية الأبعاد المتقدمة أثناء مرحلة التصميم، تضمن الماكينة سطحًا خاليًا من العيوب وخاليًا من الخدوش على كل ملف فولاذي مجلفن يتم معالجته، مما يلبي المتطلبات الجمالية والهيكلية الصارمة لمشاريع البناء الحديثة.\n <\/p>\n

\n

\n \n <\/p>\n \n <\/div>\n <\/span>\n <\/div>\n <\/div>\n\n

\n

\n

وصف المنتج<\/strong><\/h2>\n <\/span>\n <\/span>\n <\/span>\n <\/div>\n

\n

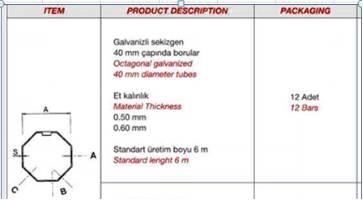

\n يعد التنوع والسلامة في جوهر خط التشكيل هذا. مع إدراك أن متطلبات المشروع تتقلب، يوفر هذا الجهاز إمكانات استثنائية للتوافق والتخصيص. من خلال نظام تبادل الأدوات عالي الكفاءة على طراز الكاسيت، يمكن إعادة تكوين خط إنتاج واحد بسرعة لتصنيع أحجام أنابيب مثمنة متعددة - بما في ذلك مقاطع 40 مم و60 مم و70 مم. تعمل هذه المرونة على تحسين عائد الاستثمار لمنشآت التصنيع بشكل كبير، مما يلغي الحاجة إلى شراء آلات منفصلة بمواصفات مختلفة.\n <\/p>\n

\n \n <\/p>\n

\n علاوة على ذلك، تم تصميم النظام بأكمله وفقًا لمعايير CE الدولية، ويتميز بأغطية حماية شاملة لجميع مكونات ناقل الحركة وآليات إيقاف الإنذار في حالات الطوارئ الموضوعة بشكل استراتيجي لضمان سلامة المشغل الكاملة على أرضية المصنع. يتم ضمان السلامة الهيكلية من خلال إطار فولاذي H450 للخدمة الشاقة، والذي يمتص الاهتزازات التشغيلية ويحافظ على المحاذاة على مدار سنوات من الاستخدام المستمر. يوضح الجدول أدناه المواصفات الفنية الدقيقة التي تحرك وحدة الإنتاج التي يمكن الاعتماد عليها.\n <\/p>\n <\/div>\n \n

\n \n \n \n \n \n \n \n \n \n \n \n \n

لا.<\/strong><\/span><\/td>\n	<\/strong><\/span>المعلمات الرئيسية <\/strong><\/span> <\/span> <\/strong><\/span><\/td>\n	<\/strong><\/span> لفة تشكيل معلمات مطحنة<\/strong><\/span><\/td>\n <\/tr>\n
1.<\/span><\/td>\n	<\/span>سمك المواد<\/span><\/td>\n	<\/span><\/p> 0.5-0.6 ملم<\/span><\/p><\/span><\/td>\n	تشكيل المحطات<\/span><\/td>\n	20 ستاند<\/span><\/p><\/td>\n <\/tr>\n
2.<\/span><\/td>\n	<\/span> عرض التغذية <\/span><\/p><\/td>\n	accorfing إلى الرسم<\/span><\/p><\/span><\/td>\n	إطار الجسم<\/span><\/td>\n	H450<\/span> <\/p><\/span><\/td>\n <\/tr>\n
3.<\/span><\/td>\n	مادة التطبيق<\/span><\/td>\n	<\/span><\/p> لفائف الصلب المجلفن<\/span><\/p> <\/span> <\/p><\/span><\/td>\n	سمك الجدار الجانبي<\/span><\/td>\n	Q235 T 18mm<\/span><\/p><\/span><\/td>\n <\/tr>\n
4.<\/span><\/td>\n	المعيار الكهربائي<\/span><\/p><\/td>\n	380V/50Hz/3PH<\/span> <\/p><\/span><\/td>\n	قطر رمح<\/span><\/td>\n	45#الصلب ، φ75mm<\/span><\/td>\n <\/tr>\n
5.<\/span><\/td>\n	<\/span><\/p> <\/span><\/p> جهاز قطع المنشار الهوائي<\/span><\/p> <\/span> <\/p><\/span><\/td>\n	<\/span><\/p> <\/span><\/p> شفرة قطع فولاذية عالية السرعة<\/span><\/p> <\/span> <\/p><\/td>\n	قوة المحرك الرئيسية<\/span><\/td>\n	11kw<\/span><\/p><\/span><\/td>\n <\/tr>\n
6.<\/span><\/td>\n	قوة العائد<\/span><\/td>\n	<\/span><\/p> 350MPa<\/span><\/p><\/span><\/td>\n	مسامير المسمار<\/span><\/td>\n	الصف 8.8 <\/span><\/td>\n <\/tr>\n
7.<\/span><\/td>\n	تشكيل السرعة <\/span><\/p><\/span><\/td>\n	6 م/دقيقة<\/span><\/p><\/td>\n	عرض فعال<\/span><\/p><\/span><\/td>\n	accorfing إلى الرسم<\/span><\/p><\/td>\n <\/tr>\n
8.<\/span><\/td>\n	نظام التحكم<\/span><\/td>\n	نظام التحكم PLC <\/span><\/td>\n	أسطوانة<\/span><\/td>\n	<\/span><\/p> <\/span><\/p> 45#، مخارط CNC، مطلية بالكروم الصلب<\/span><\/p> <\/span> <\/p> <\/span> <\/p><\/td>\n <\/tr>\n
9.<\/span><\/td>\n	السرعة تقليل المحرك<\/span><\/td>\n	سلسلة K.<\/span><\/td>\n	لون الآلة <\/span> <\/td>\n	أزرق+أسود+برتقالي<\/span><\/p><\/td>\n <\/tr>\n
10.<\/span><\/td>\n	اختبار المواد<\/span><\/td>\n	ستوفر شركة BMS حجم مادة التغذية التي سيتم شراؤها قبل أسبوعين من اختبار الماكينة<\/span><\/p><\/td>\n <\/tr>\n <\/tbody>\n <\/table>\n \n \n <\/p>\n <\/div>\n\n \n \n \n تدفق العمل التشغيلي<\/strong><\/h2>\n <\/span>\n <\/span>\n <\/span>\n <\/div>\n \n \n تم تصميم تسلسل الإنتاج للتعامل مع المواد بسلاسة ودون انقطاع. بدءًا من التغذية الأولية للملف وحتى التجميع النهائي، تتم مزامنة كل مرحلة للتخلص من الاختناقات وتقليل هدر المواد. تبدأ العملية في وحدة إزالة اللفائف، حيث يتم فك الملفات الفولاذية المجلفنة بسلاسة. تمر المادة بعد ذلك من خلال جهاز التسوية الدقيق، مما يضمن التسطيح المثالي قبل الدخول إلى محطة التثقيب المسبق. هنا، يتم ختم الثقوب الضرورية بمسافات دقيقة. يحدث التحول الأساسي في مطحنة تشكيل اللف، حيث تقوم 20 منصة تشكيل صلبة بتشكيل الفولاذ المسطح بشكل تدريجي إلى شكل مثمن مثالي. بمجرد تشكيله، يقوم المنشار الهوائي بتقطيع الأنبوب إلى الطول المحدد المبرمج في نظام التحكم PLC، مما يترك حافة نظيفة وخالية من النتوءات. أخيرًا، تنزلق الأنابيب المثمنة النهائية على رف الخروج، وتكون جاهزة للتغليف الفوري أو التجميع في أبواب مصراع دوارة.\n <\/p>\n \n آلة فك اللف --- جهاز التسوية --- التثقيب المسبق --- مطحنة التشكيل --- قطع المنشار --- نظام التحكم PLC --- مخرج الحامل\n <\/p>\n \n \n <\/p>\n <\/span>\n <\/div>\n <\/div>\n\n \n \n مكونات الآلة<\/strong><\/h2>\n <\/span>\n <\/span>\n <\/span>\n <\/div>\n \n \n 1. جهاز فك اللف اليدوي: مجموعة واحدة<\/strong><\/h3>\n السعة: MAX.3 طن؛ عرض التغذية: ماكس. 600 مم، نطاق تعريف الملف 508±30 مم<\/p>\n لتلبية قيود الميزانية المتنوعة ومتطلبات الأتمتة، يمكن للمشترين الاختيار بين آلة فك اللف اليدوية الموثوقة هذه أو الترقية إلى إصدار هيدروليكي بالكامل. كلا الخيارين يضمنان تغذية مستقرة للملف بدون اهتزاز، وبالتالي حماية سلامة سطح المادة الخام.<\/p>\n <\/p>\n\n 2. جهاز التسوية وجهاز التثقيب المسبق<\/strong><\/h3>\n أعلى أربعة أسفل ثلاثة إجمالي سبعة لفة استقامة الجهاز. التوقف عن اللكم<\/strong>.<\/p>\n يقوم هذا القسم بتسوية الفولاذ المجلفن بالضغط الهائل، وإزالة مجموعة الملفات وضمان دخول المواد إلى قسم التشكيل بشكل مستقيم تمامًا. تعمل وحدة التثقيب المسبق بدقة متناهية، مما يترك حواف الفتحات النظيفة جاهزة للتجميع الفوري.<\/p>\n <\/p>\n <\/p>\n\n 3. مصانع الدرفلة الباردة<\/strong><\/h3>\n مع دليل مواد التغذية، <\/strong> وإطار الجسم مصنوع من لحام الألواح الفولاذية H450، والطحن/التلميع. سمك الجدار الجانبي: 18 ملم<\/strong>.<\/p>\n بكرات مصنوعة من مخارط CNC رقم 45 ، مطلية بالكروم الصلب؛ قطر <\/strong> الأعمدة =φ75 مم <\/strong>، مصنعة بدقة. محرك التروس والسلسلة ، 20 خطوة لتشكيل <\/strong>. المحرك الرئيسي = 11 كيلو وات <\/strong>، التحكم في سرعة التردد.<\/p>\n سرعة التشكيل: تقريبا. 6 م/دقيقة<\/strong>.<\/p>\n جميع البراغي اللولبية بدرجة 8.8 (المصانع الرخيصة تستخدم درجة منخفضة 4.8) لضمان تثبيت هيكل الماكينة بإحكام وعمر طويل أثناء تشغيل الماكينة لفترة طويلة.<\/p>\n الحرفية الأساسية تشرق هنا. تخضع كل بكرة لطحن دقيق وصارم ويتم معالجتها بطبقة من الكروم الصلب بسمك 0.05 مم، مما يضمن أقصى قدر من مقاومة التآكل وعدم حدوث أي ضرر للطلاء المجلفن. تتوفر أنظمة تروس أو محرك سلسلة اختيارية لتتناسب مع متطلبات عزم الدوران المحددة.<\/p>\n \n \n \n <\/p>\n\n 4. جهاز القطع بالمنشار الهوائي<\/strong><\/h3>\n مع جهاز قطع المنشار. توقف عن القطع؛ مادة شفرة القطع: شفرة قطع فولاذية عالية السرعة. ضمان الأداء: يجب أن يكون القطع سلسًا بعد التعديل.<\/p>\n يمكن للمشترين الاختيار بين القطع الهيدروليكي القياسي أو تكوين المنشار الطائر عالي السرعة. تقطع الشفرة الفولاذية عالية السرعة من خلال الشكل الثماني بصوت مميز وحاد، مما يترك حافة خالية من الاختباء ولا تتطلب تشطيبًا ثانويًا.<\/p>\n <\/p>\n\n 5. نظام التحكم PLC<\/strong><\/h3>\n التحكم في الكمية وطول القطع تلقائيًا. مدمج مع: PLC، العاكس، شاشة اللمس، التشفير، إلخ.<\/p>\n PLC: دلتا (علامة تجارية تايوانية) | العاكس: دلتا (ماركة تايوانية) | شاشة تعمل باللمس: WEINVIEW (علامة تجارية تايوانية) | التشفير: اومرون (ماركة يابانية) | أسفل المفتاح، الإشارة إلى الضوء، مزود الطاقة، مرحل متوسط، موصل تيار متردد، مرحل حراري: شنايدر إلكتريك (علامة تجارية فرنسية) | مفتاح الهواء: LG-LS (العلامة التجارية الكورية).<\/p>\n تسامح القطع حسب الطول ± ± 1 مم. التحكم في الجهد 24 فولت.<\/p>\n يعد تشغيل هذه الآلة المعقدة أمرًا بسيطًا بشكل ملحوظ. تسمح شاشة اللمس PLC المدمجة للغاية بإجراء تعديلات فورية على الطول والدفعة. علاوة على ذلك، تم تجهيز الماكينة بعجلات يدوية ومقاييس ضبط تحمل علامة رقمية، مما يخفض منحنى التعلم بشكل كبير للمشغلين الجدد ويقلل أوقات تغيير الملف الشخصي إلى مجرد دقائق.<\/p>\n <\/p>\n\n 6. الخروج من الرف<\/strong><\/h3>\n غير مدعوم، 2 وحدة.<\/p>\n طاولات التشغيل القياسية غير المزودة بالطاقة تلتقط الأنابيب النهائية بأمان. بالنسبة للعمليات ذات الحجم الأكبر، يمكن دمج نظام التكديس الآلي كترقية اختيارية، مما يؤدي إلى تقليل العمل اليدوي بشكل أكبر.<\/p>\n <\/p>\n <\/p>\n \n المواصفات والصور المذكورة أعلاه هي للإشارة فقط، وقد تختلف المواصفات الدقيقة قليلاً وتحتاج إلى الرجوع إلى الجهاز.<\/p>\n <\/div>\n <\/div>\n <\/div>\n\n \n \n التغليف والشحن<\/strong><\/span><\/h2>\n <\/span><\/span><\/strong><\/span>\n <\/div>\n \n \n طريقة التعبئة: <\/span><\/strong>الجسم الرئيسي للآلة مكشوف <\/span>ومغطى بغشاء بلاستيكي (للحماية من الغبار والتآكل)، <\/span>ويتم تحميله في حاوية وتثبيته بثبات في حاوية مناسبة بحبل وقفل فولاذي، ومناسب للنقل لمسافات طويلة.<\/span><\/p>\n نحن ندرك أن الخدمات اللوجستية الدولية تتطلب إعدادًا صارمًا لضمان وصول استثمارك إلى حالته الأصلية. قبل التغليف، يتم طلاء جميع الأسطح المعدنية المكشوفة لجسم الآلة الرئيسية بدقة بزيت مضاد للصدأ من الدرجة الصناعية. يتم بعد ذلك تغطية المعدات بأكملها بإحكام بغشاء بلاستيكي سميك ومتين للحماية من الغبار والرطوبة والهواء الملحي المسبب للتآكل أثناء النقل عبر المحيطات. بمجرد تحميله في حاوية الشحن، يتم تثبيت الإطار الفولاذي H450 للخدمة الشاقة بثبات على أرضية الحاوية باستخدام حبال أسلاك فولاذية عالية القوة وآليات قفل متخصصة. تعمل طريقة التعبئة الشاملة هذه على تحييد حركات التدحرج والتأرجح تمامًا للنقل لمسافات طويلة، مما يضمن أن خط تشكيل اللف سيكون جاهزًا للتركيب الفوري والاختبار لحظة وصوله إلى منشأتك.<\/p>\n <\/p>\n <\/p>\n <\/div>\n \n \n \n \n شروط التجارة<\/strong><\/p><\/h2>\n <\/span>\n <\/span>\n <\/span>\n <\/div>\n \n \n الحد الأدنى لكمية الطلب (MOQ): <\/strong> 1 <\/li>\n وقت التسليم المحدد: <\/strong> حوالي 45 يوم عمل <\/li>\n ميناء التحميل: <\/strong> ميناء شيامن <\/li>\n نوع الدفع: <\/strong> عن طريق T / T أو عن طريق خطاب الاعتماد <\/li>\n أسواق التصدير: <\/strong> تم التصدير بنجاح إلى أكثر من 50 دولة ومنطقة، بما في ذلك تايوان والمملكة المتحدة وفرنسا وسنغافورة واليونان وأستراليا والولايات المتحدة الأمريكية والمكسيك والبرازيل وتشيلي وبوليفيا وترينيداد وإسرائيل والمملكة العربية السعودية، إلخ.<\/li>\n <\/ul>\n \n يتولى قسم التصدير ذو الخبرة لدينا التعامل مع جميع الوثائق والتنسيق اللوجستي، مما يضمن عملية شراء مبسطة للمشترين العالميين الذين يستثمرون في تكنولوجيا تشكيل اللف الخاصة بنا. نحن نقدم هياكل دفع مرنة، ونقبل كلاً من T/T وL/C لاستيعاب البروتوكولات المالية الخاصة بك. مع وقت التسليم القياسي الذي يبلغ حوالي 45 يوم عمل، فإننا نعطي الأولوية للالتزام بالمواعيد دون المساس بمراحل اختبار ما قبل الشحن الصارمة. يتيح لنا التحميل من ميناء شيامن الاستراتيجي تأمين طرق شحن فعالة في جميع أنحاء العالم. تمثل هذه البصمة العالمية الواسعة شهادة على موثوقية معداتنا والتزامنا بنجاح العملاء على المدى الطويل.\n <\/p>\n <\/p>\n <\/div>\n <\/div>\n <\/div>\n <\/div>\n <\/div>\n \n \n \n \n \n <\/div>\n \n <\/span>\n <\/span>\n <\/span>\n <\/p>\n \n \n \n \n <\/span>\n <\/strong>\n <\/p>\n \n \n \n \n <\/span>\n <\/strong>\n \n <\/p>\n <\/p>\n \n \n \n \n <\/p>\n \n \n <\/p>\n \n \n<\/div><\/div>","type":"7"}
