YX18.5-80-800
BMS

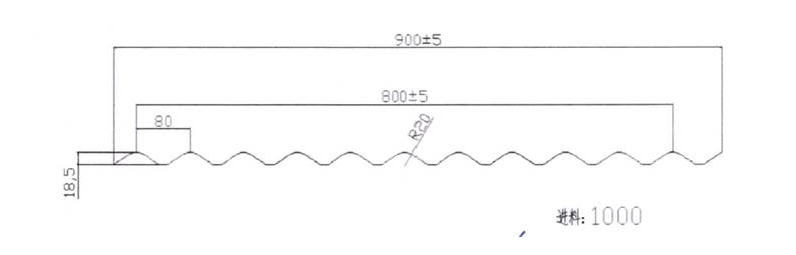

حساب تعريفي
| مادة | المواد القابلة للتطبيق | ببجي و جي |
سمك المادة | 0.35-0.45 ملم | |
مع قوة الخضوع | 235-345 ميجا باسكال | |
| لفه | عرض التغذية | عن 1000 ملم |
نطاق معرف الملف | 508 مم ± 30 مم | |
سعة | الأعلى.5 طن. | |
آلة | إطار قاعدة | ح450 |
مادة الأسطوانة | 45# فولاذ، مخارط CNC، معالجة حرارية، مطلي بالكروم الصلب. | |
محطة الأسطوانة | 18- خطوة للتشكيل | |
قطر رمح | ф85/75mm، معالجة عالية التردد | |
| سرعة التشكيل | 15-20 م/دقيقة | |
القاطع | صلابة | المعالجة الحرارية إلى درجة HRC58-62 |
قطع التسامح | ± ± 1 مم | |
| قوة | طريقة القيادة | ناقل الحركة / العجلة المسننة |
| المحرك الرئيسي | 7.5KW، التحكم في سرعة التردد | |
| محرك مضخة للقاطع | 3 كيلو واط | |
نظام التحكم PLC | العاكس | شنايدر |
شاشة اللمس | شنايدر | |
التشفير | KOYO (العلامة التجارية اليابانية) أو OMRON (العلامة التجارية اليابانية) | |
السيطرة على الجهد | 24 فولت |
آلة التفكيك→جهاز دليل التغذية ← نظام التشكيل باللف ← جهاز القطع الهيدروليكي ← رف الخروج ← نظام التحكم PLC
اِصطِلاحِيّ المواصفاتنانوثانية

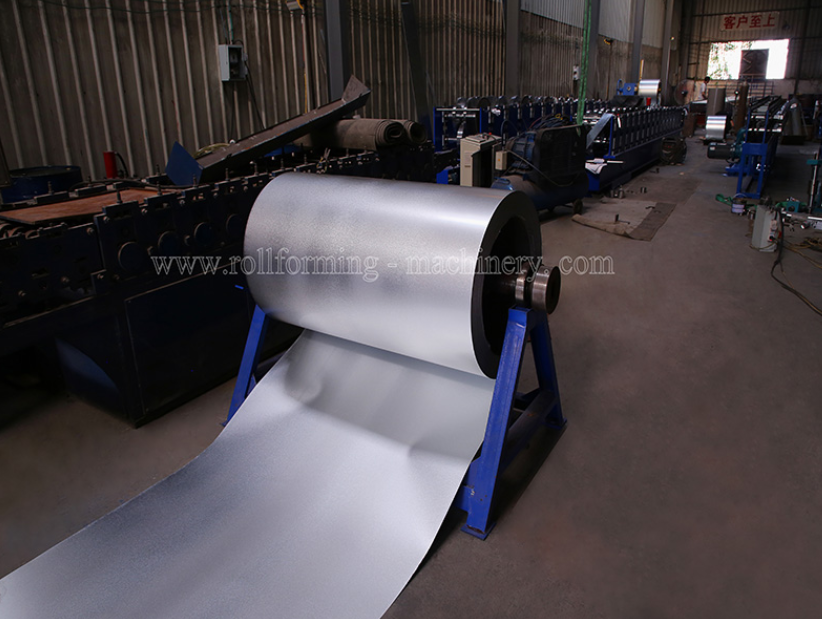

1) يدوي آلة التفكيك: مجموعة واحدة

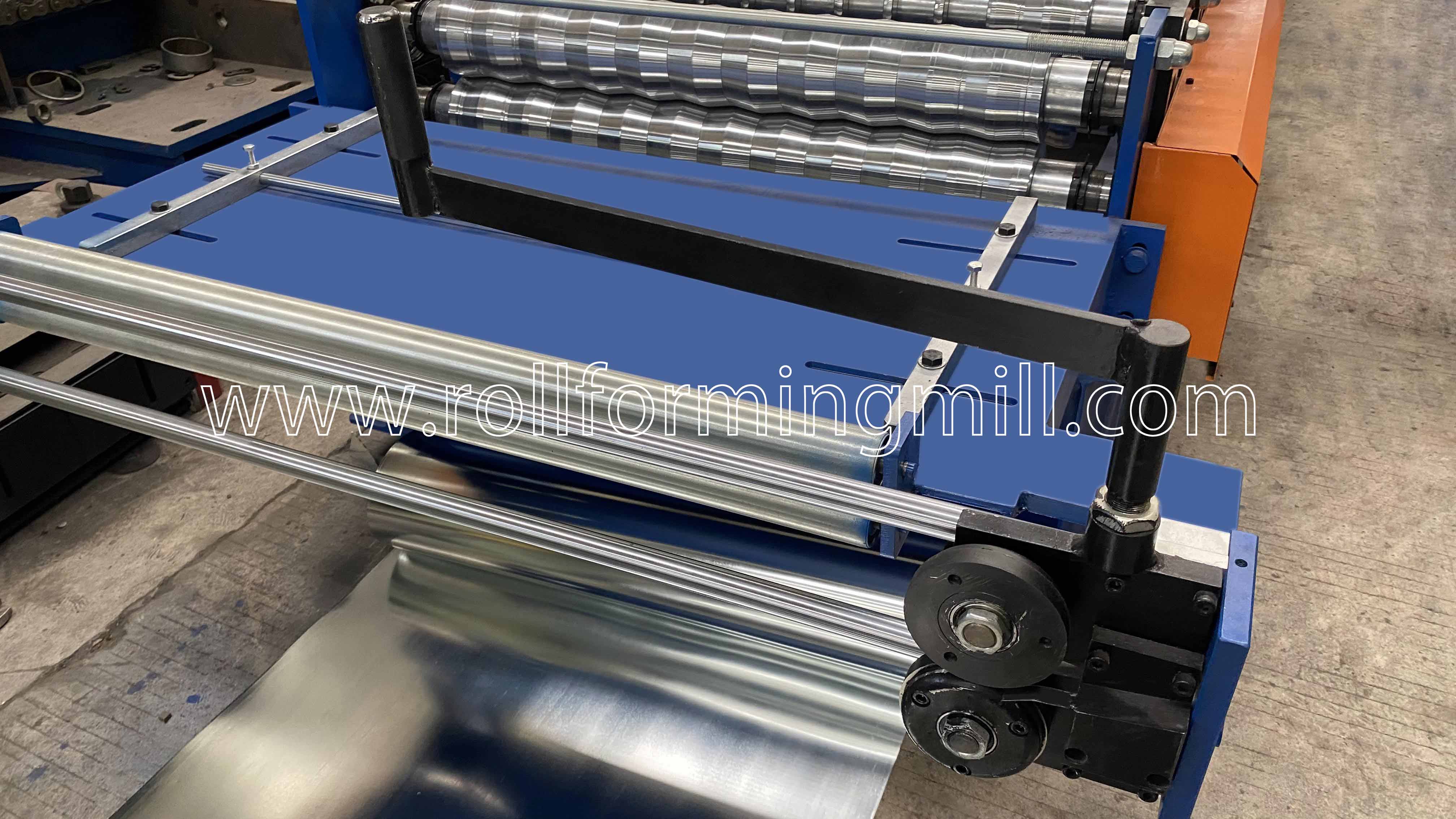

2) جهاز دليل التغذية
يمكن تعديل موضع التوجيه لتغذية المواد المناسبة يدويًا.

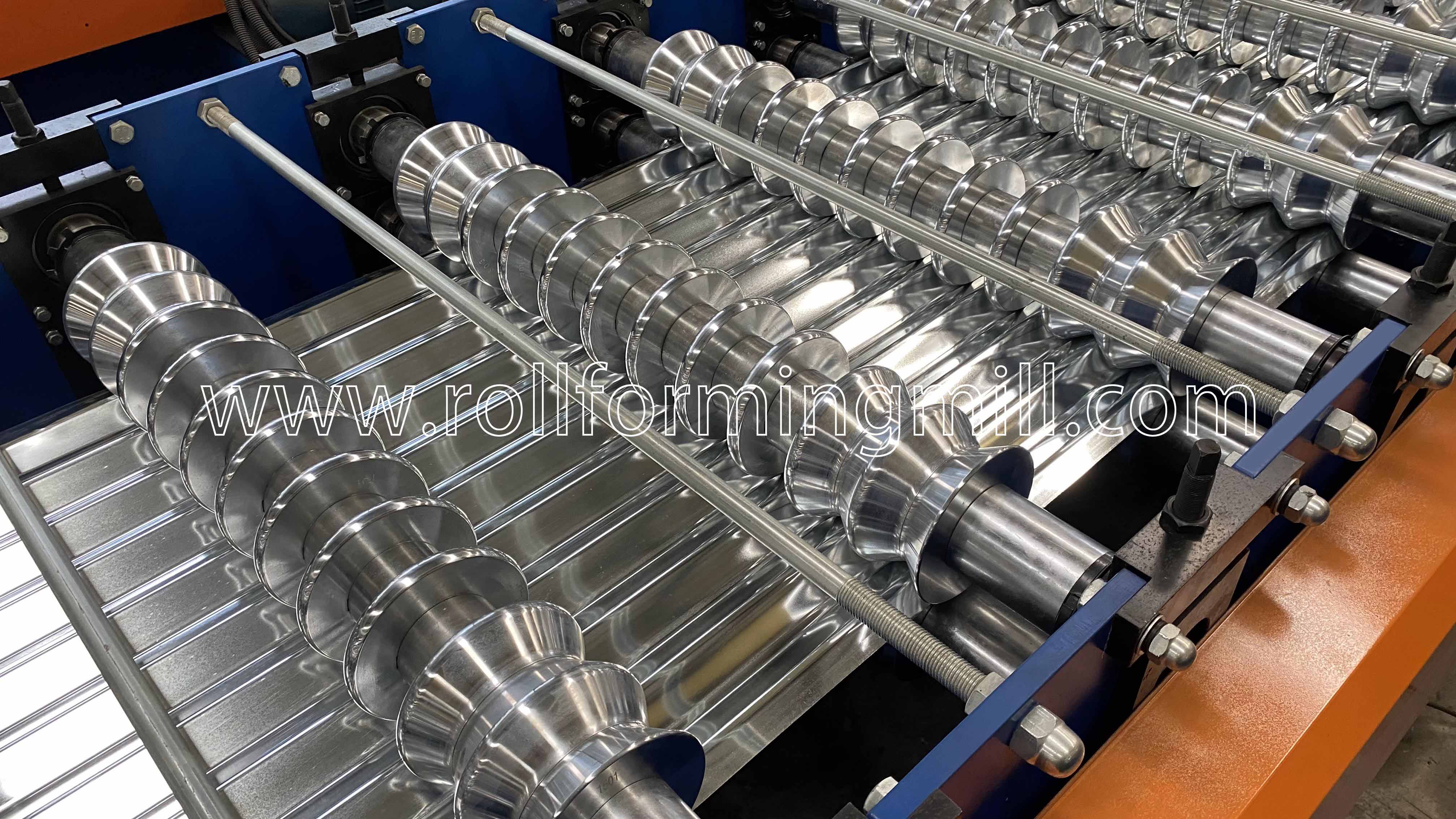

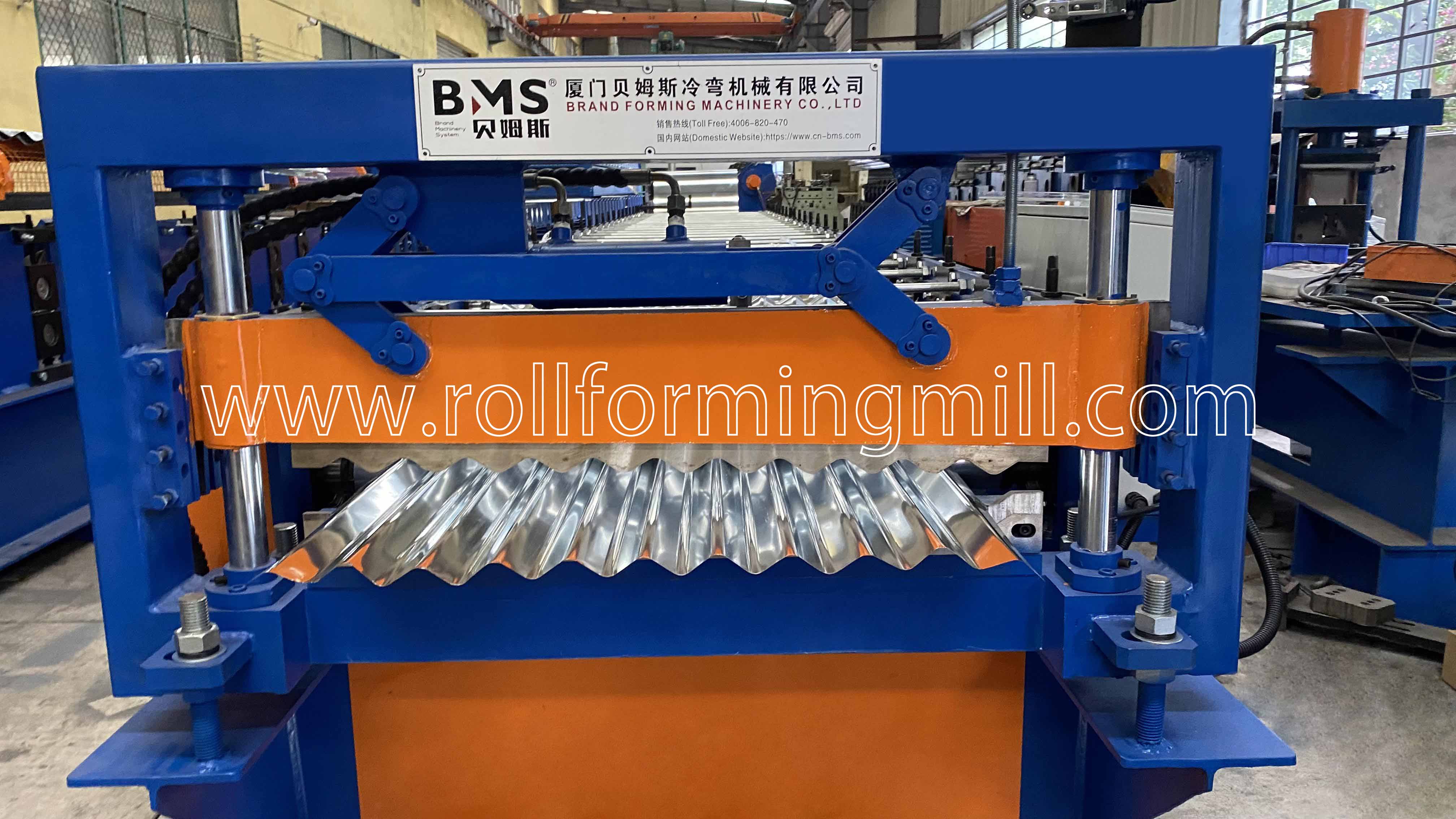

4) الجهاز الرئيسي
بكرات مصنوعة من 45# آلة دقيقة، مطلية بالكروم الصلب؛بسمك 0.5 مم، سطح معالج بالمرآة (لعمر أطول ومقاوم للصدأ)؛
مهاوي مصنوعة من 45# فولاذالتبريد والتلطيف، الكروم الصلب
إطار الجسم مصنوع من 450# ح نوع الصلب عن طريق اللحام
4) جهاز القطع الهيدروليكي
مصنوعة من الفولاذ القالب عالي الجودة Cr12MoVمع المعالجة الحرارية، HRC58-62
إطار القطع مصنوع من لوح فولاذي عالي الجودة مقاس 18 مم عن طريق اللحام
المحرك الهيدروليكي:3 كيلو واطنطاق الضغط الهيدروليكي: 0-16 ميجا باسكال

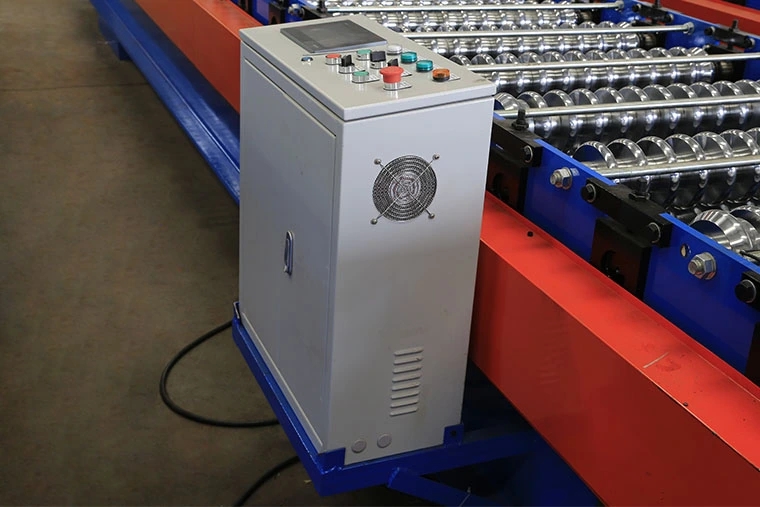

5) نظام التحكم PLC
التحكم في الكمية وطول القطع تلقائيا.
أدخل بيانات الإنتاج (دفعة الإنتاج، أجهزة الكمبيوتر، الطول، وما إلى ذلك) على شاشة اللمس.
يمكنه إنهاء الإنتاج تلقائيًا.
مدمج مع: PLC، العاكس، شاشة اللمس، التشفير، إلخ.
تسامح القطع حسب الطول ± ± 1 مم
التحكم في الجهد 24 فولت
6) رف الخروج:
وحدتان بدون طاقة، مع بكرات لسهولة الحركة

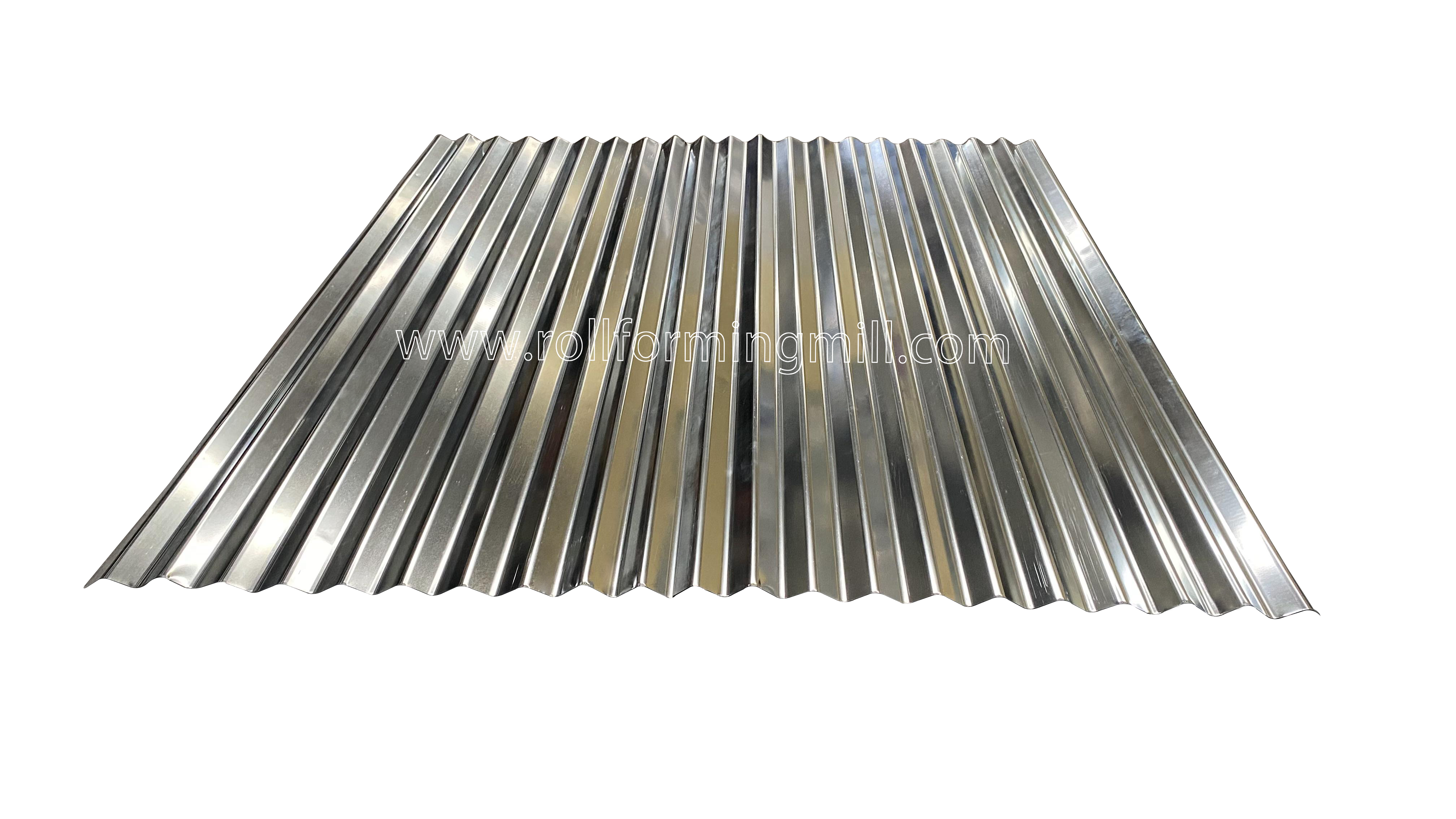

7) عرض المنتجات
طريقة التعبئة:الجسم الرئيسي للآلة عاريا و مغطاة بغشاء بلاستيكي (لحماية الغبار والتآكل)،يتم تحميلها في حاوية وتثبيتها بثبات في حاوية مناسبة بحبل وقفل فولاذي، ومناسبة للنقل لمسافات طويلة.
خدمة ما بعد البيع
1. ال الضمان هو 24 شهور بعد أن يستلم العميل الجهاز .
وفي غضون 24 شهرًا، سنقوم بإرسال قطع الغيار إلى العميل مجانًا.
2. نحن نقدم الدعم الفني طوال عمر أجهزتنا.
3. يمكننا إرسال الفنيين لدينا لتثبيت وتدريب العمال في مصانع العملاء تكلفة إضافية.
