| الكمية: | |
|---|---|
BMS

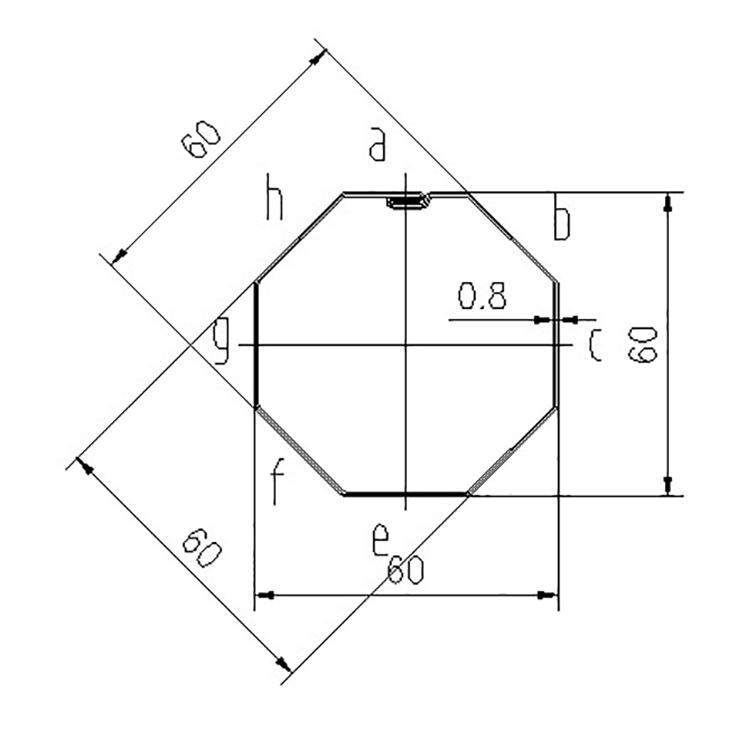

حساب تعريفي
| لا. | المؤشرات الرئيسية | لفة تشكيل معلمات مطحنة | ||
| 1. | سمك المادة | 0.5-0.6 مللي متر/0.6-0.8 مللي متر/1.0-1.2 مللي متر | محطات التشكيل | 20 ستاند |
| 2. | عرض التغذية | وفقا للرسم | إطار الجسم | ح450 |
| 3. | مواد التطبيق | ورقة مجلفنة | سمك الجدار الجانبي | Q235 طن 18 ملم |
| 4. | المعيار الكهربائي | 380 فولت/50 هرتز/3PH | الفتحة قطر الدائرة | 45# فولاذ، φ75 مم |
| 5. | مادة القاطع | Cr12 مع التبريد | قوة المحرك الرئيسي | 11 كيلو واط |
| 6. | قوة العائد | 350 ميجا باسكال | مسامير لولبية | الصف 8.8 |
| 7. | سرعة التشكيل | ≥6 م/دقيقة | العرض الفعال | 914.4 ملم |
| 8. | نظام التحكم | نظام التحكم PLC | أسطوانة | قالب فولاذي Cr12، معالجة حرارية HRC58—62 |
| 9. | المحرك الهيدروليكي | 7.5 كيلو واط | لون الآلة | أزرق + أسود + برتقالي |
| 10. | مواد الاختبار | ستوفر BMS حجم مواد التغذية للشراء قبل أسبوعين من اختبار الماكينة | ||
تدفق العمل
Uncoiler ← جهاز توجيه التغذية ← نظام التشكيل باللف ← جهاز الاستقامة ← القطع حسب الطول ←
نظام التحكم PLC → خروج الرف
المواصفات الفنية
1. آلة التفكيك، التغذية السلبية، التوتر اليدوي
2. محمل التفكيك، 5T
3. قوة المحرك الرئيسي، 7.5KW (مع مخفض التروس)
4. محطات التشكيل عدد 21 منصة
5. قطر العمود الرئيسي، ￠50 ملم

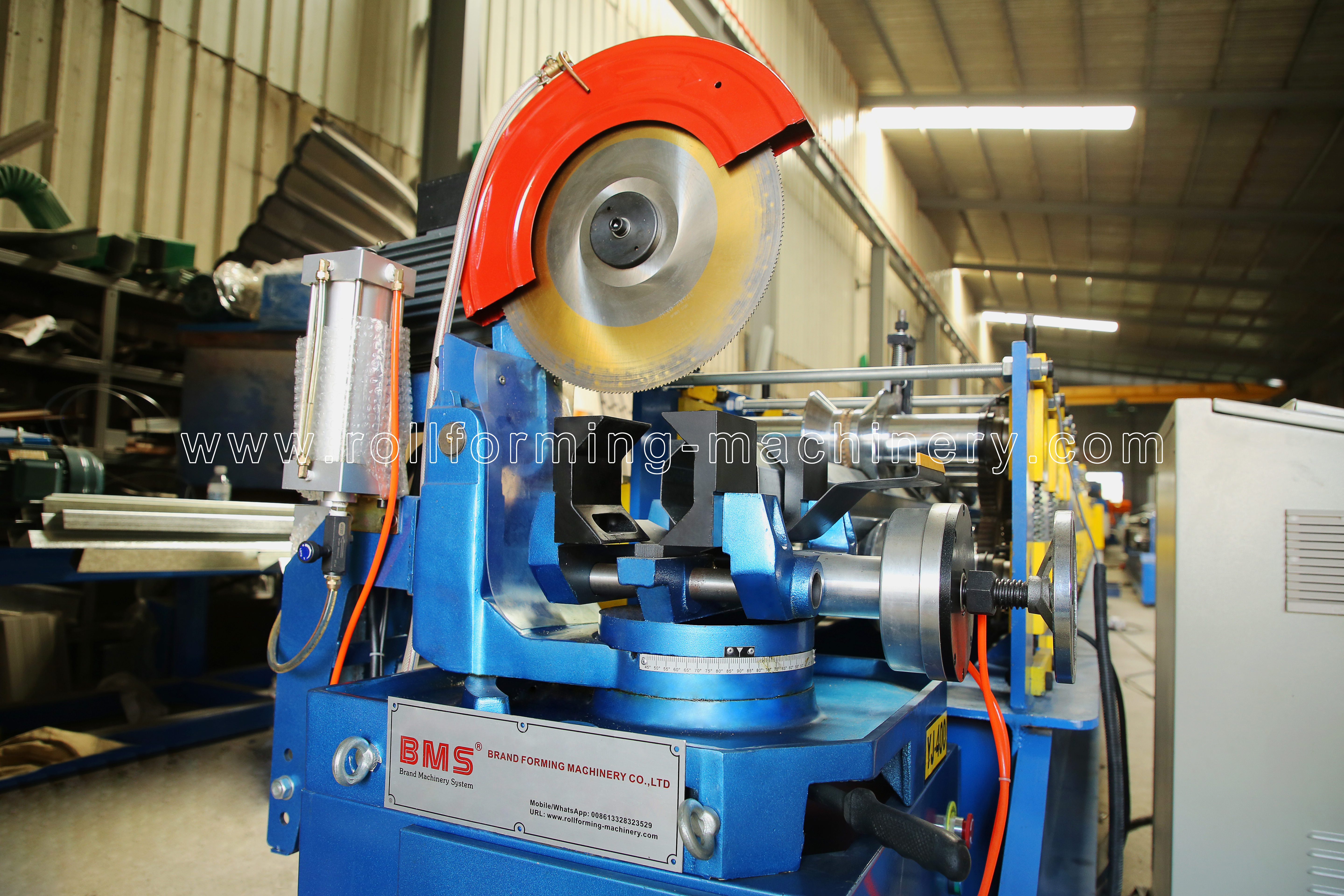

6. المنشار الطائر، 3 كيلو وات
7. مادة القص، Cr12 مع التبريد
8. سمك المادة، 0.4-0.6 ملم
9. عرض الملف 147 ملم
10. قطع إلى طول، 10 م ± 2 مم
11. مادة الأسطوانة، فولاذ GCR15 مع التبريد، الصلابة 58-620
12. سرعة التشكيل، 15 م/دقيقة
13. مادة القص، Cr12 مع التبريد
14. قياس الملف الشخصي يصل إلى اللغة الصينية معيار GBT/12755-91
15. التردد: دانفوس الأمريكي
16. الكمبيوتر يعتمد نظام التحكم PLC، سلسلة ميتسوبيشي FX-IS
17. لوحة تشغيل الكمبيوتر: Xinjie OP320A
طريقة التعبئة:الجسم الرئيسي للآلة عاريا و مغطاة بغشاء بلاستيكي (لحماية الغبار والتآكل)،يتم تحميلها في حاوية وتثبيتها بثبات في حاوية مناسبة بحبل وقفل فولاذي، ومناسبة للنقل لمسافات طويلة.
شروط المعاملة
1. الحد الأدنى لكمية الطلب (موك): 1 مجموعة
2. وقت التسليم: حوالي 45 يوم عمل
3.ميناء التحميل: ميناء شيامن
4. نوع الدفع: عن طريق T / T أو عن طريق خطاب الاعتماد
5. التصدير: إلى أكثر من 50 دولة ومنطقة، بما في ذلك تايوان والمملكة المتحدة وفرنسا وسنغافورة واليونان وأستراليا والولايات المتحدة الأمريكية والمكسيك والبرازيل وشيلي وبوليفيا وترينيداد وإسرائيل والمملكة العربية السعودية وغيرها
