| الكمية: | |
|---|---|
YX19.05-914.4
BMS
تم تصميم آلة تشكيل الألواح AG لإنتاج ألواح الأسقف والجدران المعدنية عالية الدقة بسمك يتراوح من 0.3 إلى 0.8 مم. يضمن التصميم الدقيق للملف أبعادًا دقيقة، مما يوفر سلامة هيكلية ممتازة ومقاومة للعوامل الجوية لمختلف تطبيقات البناء المعدنية.
مجهزة بغطاء أمان شامل، فإن مطحنة التشكيل هذه تضمن حماية المشغل مع الحفاظ على معدلات إنتاج فعالة تبلغ 15-20 م / دقيقة. تم تصميم الماكينة لمعالجة الألواح الفولاذية المجلفنة (GI)، والجلفالية (GL)، والصفائح الفولاذية المطلية بالألوان، وتتميز بإطار جسم فولاذي قوي H450 و20 محطة تشكيل مستقرة. إن دمج أنظمة التحكم PLC المتقدمة يسمح بقياس الطول الدقيق والتشغيل الآلي، مما يجعله حلاً مثاليًا لتصنيع مواد البناء على نطاق واسع.
| لا. | المعلمات الرئيسية | لفة تشكيل معلمات مطحنة | ||
| 1. | سمك المواد | 0.3-0.8mm | تشكيل المحطات | 20 خطوة |
| 2. | عرض التغذية | وفقا للرسومات | إطار الجسم | H450 |
| 3. | مادة التطبيق | GI، GL، صفائح مطلية بالألوان، صفائح مجلفنة | سمك الجدار الجانبي | Q235 T18MM |
| 4. | المعيار الكهربائي | 220V/60Hz/3PH | قطر رمح | 45#الصلب ، φ75mm |
| 5. | مادة القاطع | CR12MOV | قوة المحرك الرئيسية | 7.5kw |
| 6. | قوة العائد | 350-550 ميجا باسكال | مسامير المسمار | الصف 8.8 |

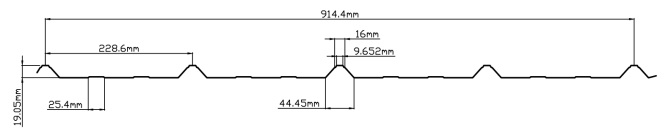

| 7. | تشكيل السرعة | 15-20M/دقيقة | عرض فعال | 914.4mm |
| 8. | نظام التحكم | نظام التحكم PLC | أسطوانة | GCR15 ، المعالجة الحرارية HRC58–62 |
| 9. | المحرك الهيدروليكي | 4kw | لون الآلة | أزرق+أسود+برتقالي |
| 10. | اختبار المواد | ستوفر شركة BMS حجم مادة التغذية التي سيتم شراؤها قبل أسبوعين من اختبار الماكينة | ||
تتم عملية الإنتاج بشكل آلي للغاية لضمان أقصى قدر من الكفاءة وجودة اللوحة المتسقة. يعمل سير العمل المستمر على تقليل التدخل اليدوي بدءًا من تغذية الملف وحتى تجميع المنتج النهائي:
آلة التفكيك ← جهاز التغذية ← مطحنة التشكيل الرئيسية ← جهاز القطع الهيدروليكي ← نظام التحكم PLC ← المحطة الهيدروليكية ← حامل الخروج*3

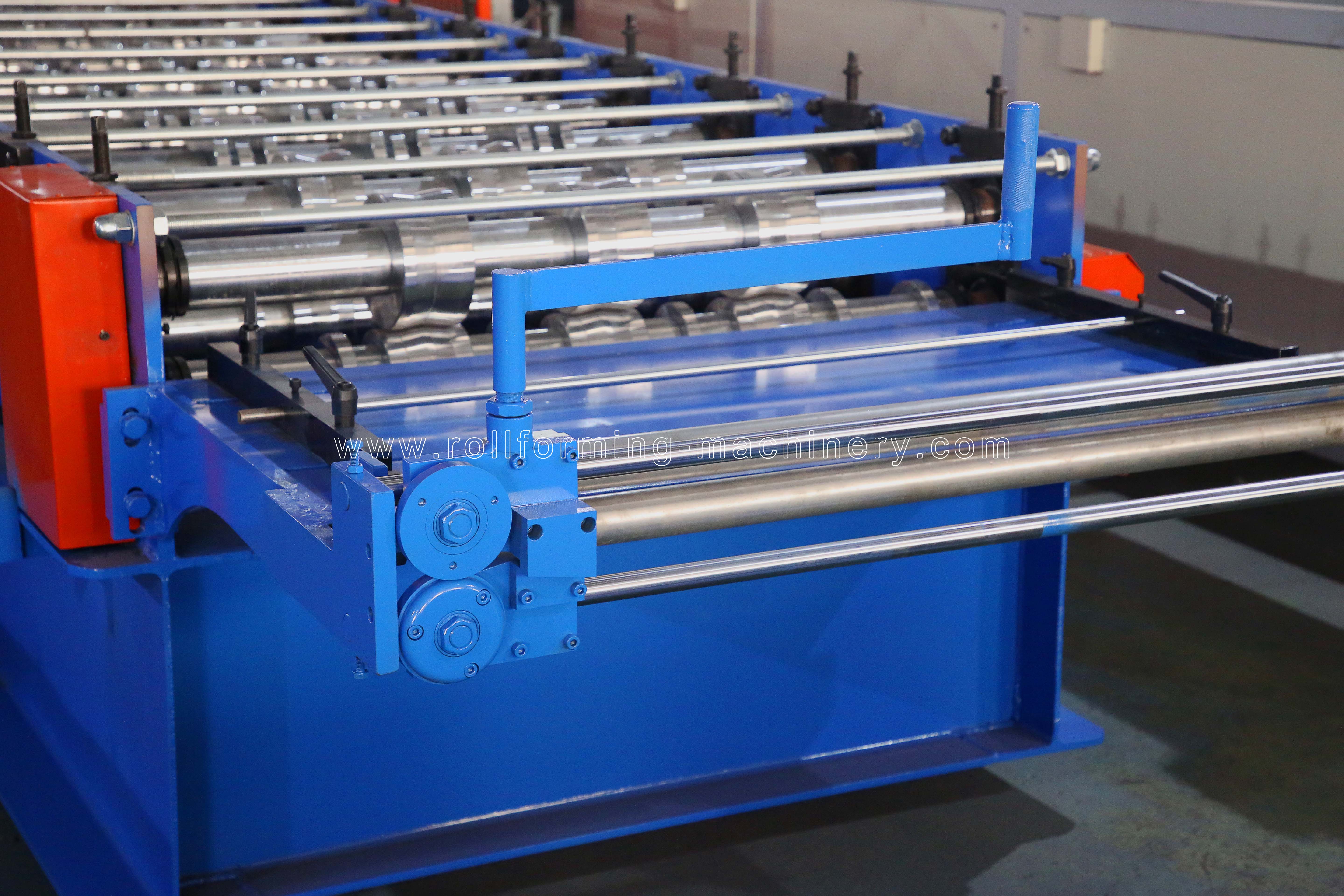

تم تصميم جهاز التغذية لتوجيه المواد بسلاسة إلى مطحنة تشكيل اللف، وبالتالي منع انحراف المواد بشكل فعال وتقليل النفايات. إطار الجسم ملحوم بفولاذ عالي القوة من النوع 450# H لتحقيق ثبات استثنائي. يتم تصنيع الأسطوانات من الفولاذ الفاخر 45# ، وتتم معالجتها بواسطة مخارط CNC، ويتم معالجتها بالحرارة لتعزيز المتانة. تتوفر معالجة اختيارية باللون الأسود أو طلاء بالكروم الصلب لتناسب متطلبات الإنتاج المحددة.
كونها بمثابة قلب خط الإنتاج، فإن مطحنة تشكيل اللف الرئيسية تضمن التشكيلات الدقيقة للألواح ومقاومة التآكل على المدى الطويل. إنها مجهزة بدليل تغذية فعال للمواد، فهي تتجنب إهدار المواد أثناء العمليات ذات السرعة العالية. يضمن البناء القوي أداءً مستقرًا حتى أثناء عمليات التشكيل المستمرة والثقيلة.
لقد تم تصميمها من أجل التشغيل السهل وتوفير المواد بشكل كبير، فإن آلة القطع المسبق اليدوية متصلة بذكاء مع نظام التحكم PLC. يقوم PLC بحساب طول الملف الشخصي المطلوب أثناء تشكيل اللف. بمجرد الحاجة إلى تغيير المادة، يقوم النظام بتنبيه المشغل لقص الملف يدويًا قبل دخوله إلى المطحنة الرئيسية. تضمن هذه الوظيفة المتقدمة عدم توليد أي نفايات أثناء عمليات تبديل المواد.
يتميز جهاز ما بعد القطع بتصميم شفرة القطع المكونة من قطعتين والتي تضمن قطعًا نظيفًا بدون تقطيع أو تشوه. مدعومًا بمحرك هيدروليكي 3KW من المحطة الهيدروليكية للمحرك الرئيسي، فإنه يوفر ضغط قطع يتراوح من 0 إلى 16Mpa مع وقت قطع سريع يبلغ ثانيتين. تم تصنيع أدوات القطع من Cr12MoV (أي ما يعادل SKD11)، وتمت معالجتها بالحرارة إلى HRC58-62، مما يوفر عمرًا ممتدًا يصل إلى مليون عملية قطع على الأقل.
طريقة التعبئة: لضمان وصول الماكينة إلى منشأتك في حالة ممتازة، فإننا نطبق معايير التعبئة والتغليف الصارمة. الجسم الرئيسي للآلة مكشوف ولكنه مغطى بعناية بطبقة بلاستيكية شديدة التحمل للحماية من الغبار والتآكل الناتج عن الرطوبة. يتم بعد ذلك تحميلها في حاوية الشحن وتثبيتها بشكل ثابت باستخدام حبال وأقفال من أسلاك الفولاذ القوية. تم تصميم طريقة التغليف الاحترافية هذه خصيصًا لتحمل قسوة النقل البحري لمسافات طويلة.
تضمن آلة تشكيل الألواح AG إنتاجًا عالي الجودة للأسقف المعدنية وألواح الجدران. فيما يلي أمثلة دقيقة للملفات التعريفية التي تنتجها الماكينة، إلى جانب نظرة تفصيلية على قدرات منشأة التصنيع الشاملة لدينا.
تم تصميم آلة تشكيل الألواح AG لإنتاج ألواح AG عالية الجودة تلبي معايير الصناعة الصارمة لكل من البناء السكني والتجاري. تتميز الألواح النهائية بأبعاد دقيقة وسلامة هيكلية ممتازة وتشطيب سطحي متسق، مما يضمن الأداء الأمثل والتركيب الموثوق به في التطبيقات المعمارية المختلفة.

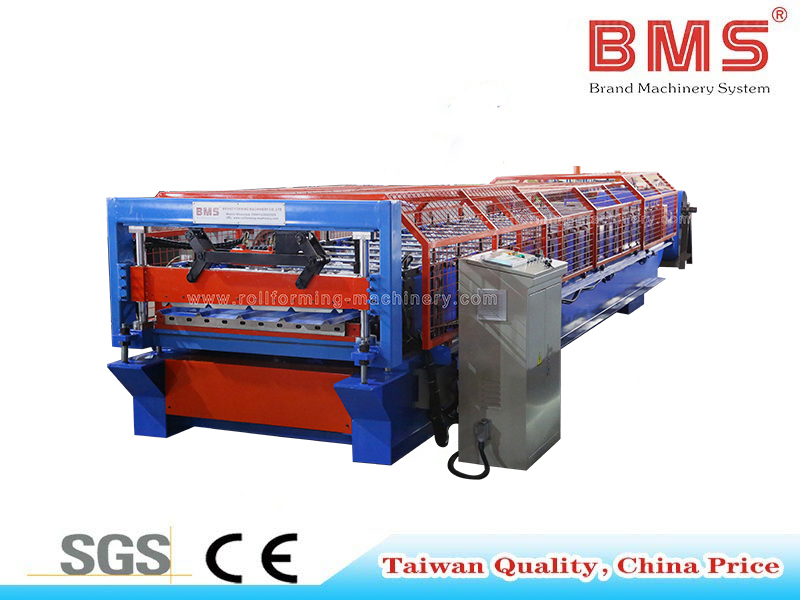

آلة تشكيل لوحة AG
منتج لوحة AG النهائي
بفضل مقاومتها الفائقة للطقس، ومتانتها الهيكلية، وجاذبيتها البصرية، فإن ألواح AG التي يتم إنتاجها بواسطة هذه المعدات يتم استخدامها على نطاق واسع في مشاريع البناء المتنوعة. بدءًا من المنشآت الزراعية والمستودعات الصناعية وحتى الأسقف السكنية الحديثة وتكسية الجدران الخارجية، توفر هذه الألواح حماية موثوقة وقيمة طويلة الأمد، مما يقلل بشكل فعال من مخاطر الصيانة للمستخدمين النهائيين.

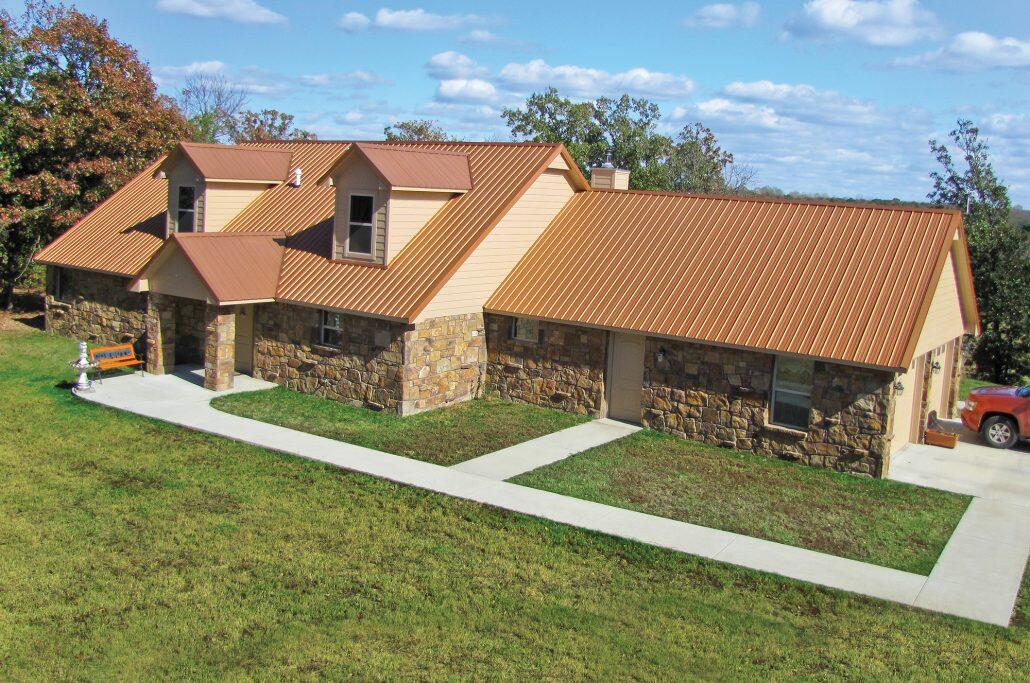

حالة التطبيق: نظام التسقيف

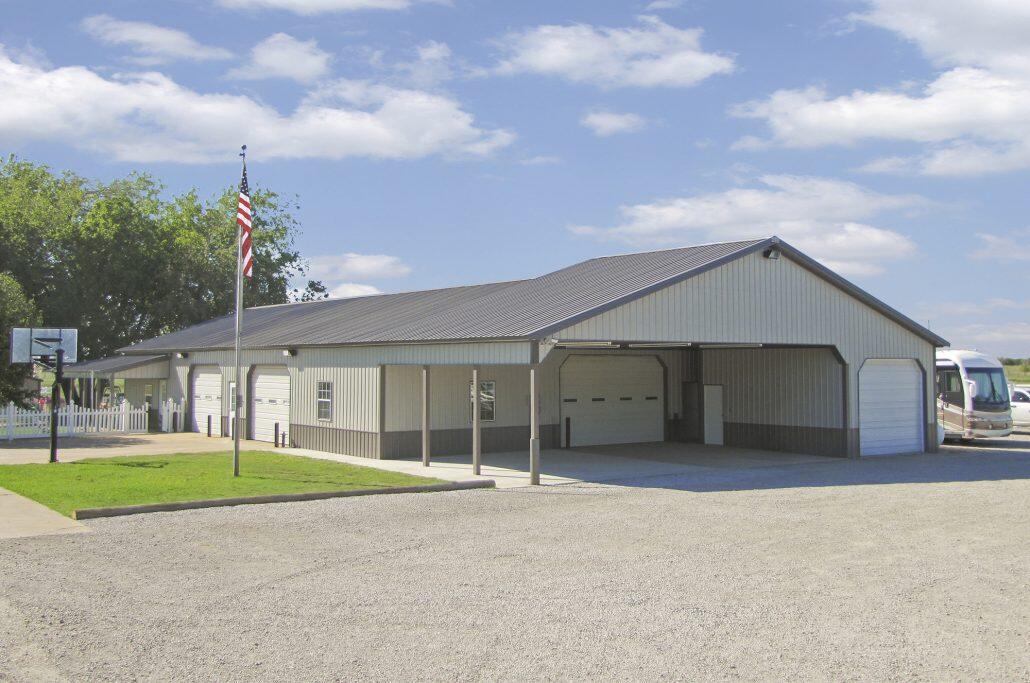

حالة التطبيق: تكسية الجدران
