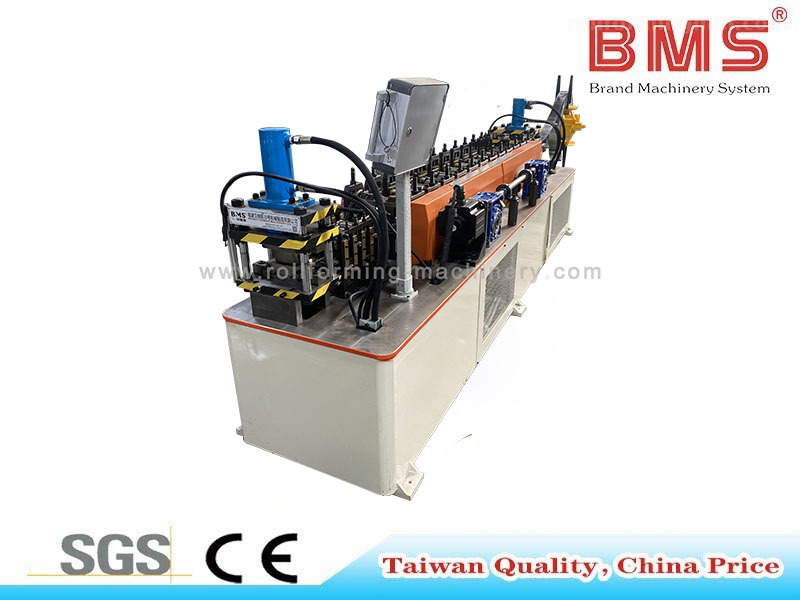

يعد إنتاج مكونات الدعامات الأفقية خطوة حاسمة في إنشاء أنظمة تخزين آمنة، وصلبة، وشديدة التحمل. تم تصميم معدات تشكيل اللف المتخصصة الخاصة بنا لتتكامل بسلاسة مع حلول التصنيع اللوجستية والتخزين الأوسع لديك. من خلال تحويل الملفات الفولاذية المجلفنة الخام إلى دعامات هيكلية ذات شكل دقيق، تضمن هذه المعدات أن كل رف مستودع يتم تجميعه يمكنه تحمل سعات التحميل الهائلة. نحن ندرك أن المشتريات الصناعية تتطلب الموثوقية والتسامح الدقيق؛ ولذلك، تم تصميم نظامنا لتقديم نتائج متسقة وقابلة للتكرار تتوافق تمامًا مع المتطلبات الهندسية المعقدة للمنشأة.
وظيفة التثقيب المتكاملة عبر الإنترنت للتثبيت المريح: يعمل التشغيل الإيقاعي القوي لوحدة التثقيب الهيدروليكية على إنشاء ثقوب نظيفة وخالية من النتوءات مباشرة على خط الإنتاج المستمر. وهذا يلغي الحاجة إلى المعالجة الثانوية، مما يؤدي إلى تسريع معدل الإخراج بشكل كبير وضمان محاذاة كل دعامة أفقية بشكل مثالي أثناء التجميع النهائي لأرفف المستودع.
يتم إخماد الأسطوانات بعد التصنيع الدقيق باستخدام الفولاذ القالب Cr12Mov (=D2=SKD11) والمعالجة الحرارية HRC 58-62، للعمل لفترة طويلة لأكثر من 10 سنوات: عندما تلمس السطح اللامع والمُجهز بدقة لهذه الأسطوانات، ستشعر بالمتانة الصناعية. تضمن هذه المعالجة الحرارية الصارمة مقاومة تآكل استثنائية ضد الاحتكاك المعدني المستمر، مما يؤدي إلى انخفاض كبير في تكاليف الصيانة وعائد متميز على الاستثمار على مدار عقد من الاستخدام المكثف.
التصميم الهندسي التايواني، محرك مؤازر + قيادة تروس من أجل تشكيل عالي الدقة، وعمر خدمة الماكينة أكثر من ضعف عمر الآلات الهندية والصينية الرخيصة الأخرى: استمع إلى همهمة ناقل الحركة السلس ومنخفض الاهتزاز. يضمن نظام التشغيل المتقدم هذا تقدم الصفائح المعدنية بثبات مطلق، مما يمنع انزلاق المواد ويحافظ على سلامة الأبعاد الصارمة عبر آلاف الأمتار من الإنتاج.
المبيعات الساخنة في الفلبين وإندونيسيا: أثبتت المعدات موثوقيتها الثابتة في المناخات الاستوائية شديدة الرطوبة. تضمن حاوياتها الكهربائية القوية ومكوناتها المقاومة للصدأ التشغيل دون انقطاع، مما يجعلها أصلًا موثوقًا به لتوسعات المنشآت في جميع أنحاء جنوب شرق آسيا.
خدمات التخصيص والخدمات الهندسية الحصرية: بالإضافة إلى المواصفات القياسية، نقدم استشارات هندسية فردية. يمكننا تكييف ملفات تعريف الأسطوانة وقوالب التثقيب لتتوافق مع رسومات ملفات التعريف الخاصة بك ومتطلبات التسامح الدقيقة وميزانيات المشروع المحددة، مما يضمن أن الماكينة النهائية تناسب نظام الإنتاج البيئي الفريد الخاص بك تمامًا.
| مادة | مواد قابلة للتطبيق | GI (ورقة الصلب المجلفن) |
| سمك المواد | 0.6-1.0 ملم | |
| مع قوة العائد | 235-345MPa | |
| آلة | الإطار الأساسي | فولاذ من النوع H |
| المواد الأسطوانة | Cr12Mov (=D2=SKD11) | |
| محطة الأسطوانة | 12 خطوة | |
| قطر رمح | ф40mm | |
| سرعة العمل | حوالي 15-20 م/دقيقة | |
| قاطع | قطع التسامح | ≤ ± 1mm |
| مادة | Cr12MoV ( = SKD11 فولاذ ) | |
| قوة | المحرك الرئيسي | 4kw |
| ضخ محرك القاطع | 5.5kw | |
| الجهد االكهربى | 220/380/415/480V-60/50Hz/3PH-يجب تأكيد | |
| نظام التحكم PLC | العاكس: | Schneider Electric/Siemens/Delta (Taiwan Brand) |
| شاشة تعمل باللمس: | Schneider Electric/Siemens/Weinview (Taiwan Brand) | |
| تشفير | Omron (Japan Brand) أو Koyo (علامة تجارية اليابان) |
لاستيعاب القدرات الإنتاجية المتنوعة وخطط الإنفاق الرأسمالي، فإننا نقدم خيارات تكوين قابلة للتكيف بدرجة كبيرة. يمكن للمنشآت التي تهدف إلى تحقيق الحد الأقصى من الأتمتة أن تختار أجهزة فك اللفائف الهيدروليكية وناقلات الحركة المتميزة لعلبة التروس، مما يضمن التعامل مع الملفات الفولاذية المجلفنة الثقيلة بأقل قدر من التدخل اليدوي. وبدلاً من ذلك، بالنسبة للعمليات التي تعطي الأولوية لفعالية التكلفة الأولية دون التضحية بدقة التشكيل الأساسية، توفر أجهزة فك اللفائف اليدوية ومحركات السلسلة للخدمة الشاقة حلاً موثوقًا به بشكل استثنائي. لديك أيضًا المرونة في اختيار مكونات التحكم الكهربائي من العلامات التجارية العالمية الرائدة مثل Schneider أو Siemens أو Delta، مما يضمن التكامل السلس مع بروتوكولات صيانة المصنع الحالية لديك.
شاهد الكفاءة المتزامنة لخط الإنتاج الآلي بالكامل. تبدأ العملية في جهاز توجيه التغذية، الذي يقوم بمحاذاة ورقة GI الواردة بدقة. تمنع هذه الخطوة الأولى الحاسمة انجراف المواد، مما يضمن دخول الفولاذ إلى محطات التثقيب والتشكيل بشكل مستقيم تمامًا، وهو أمر حيوي للحفاظ على السلامة الهيكلية لأقواس الرفوف النهائية.

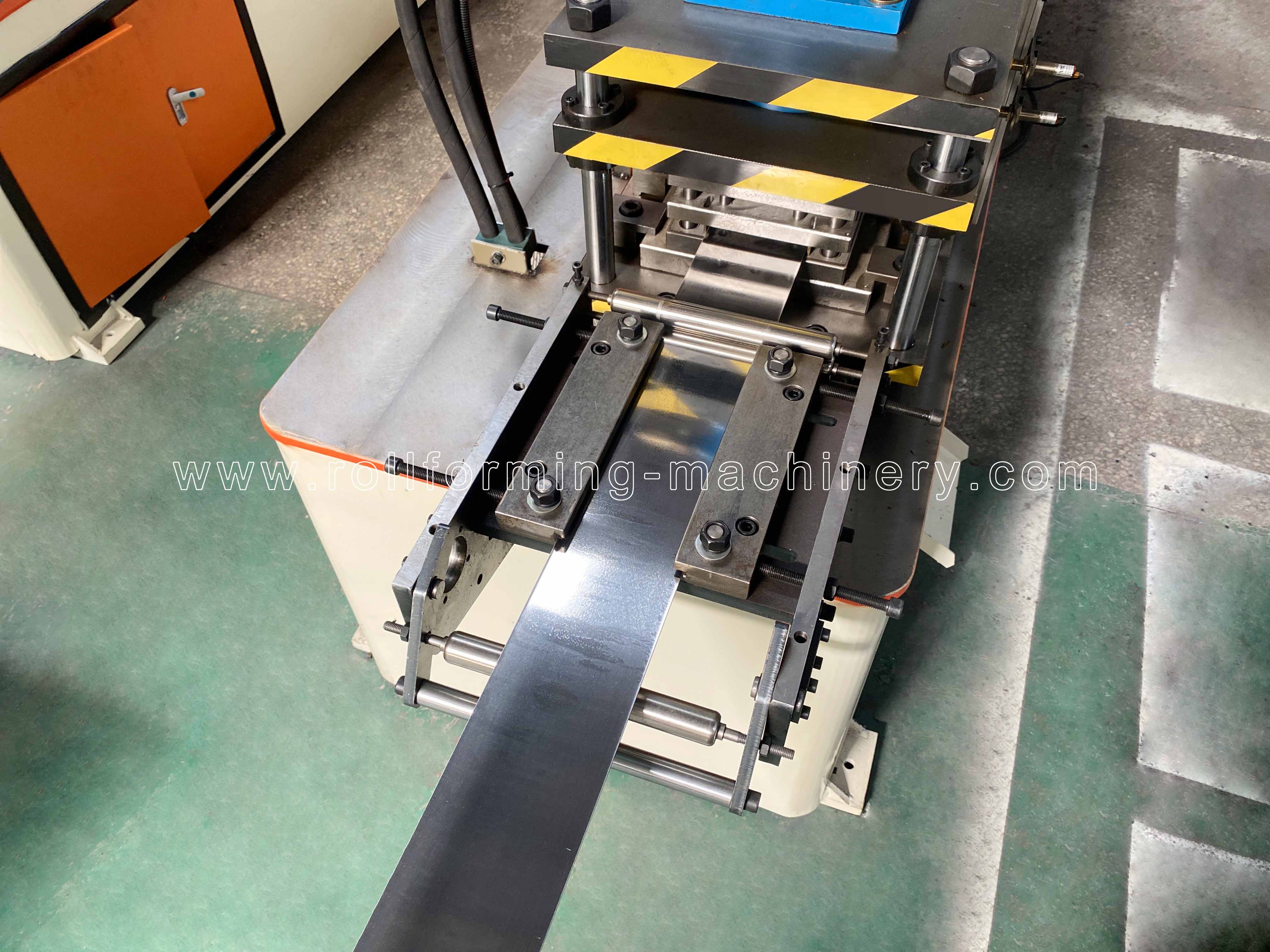

دليل دليل التغذية

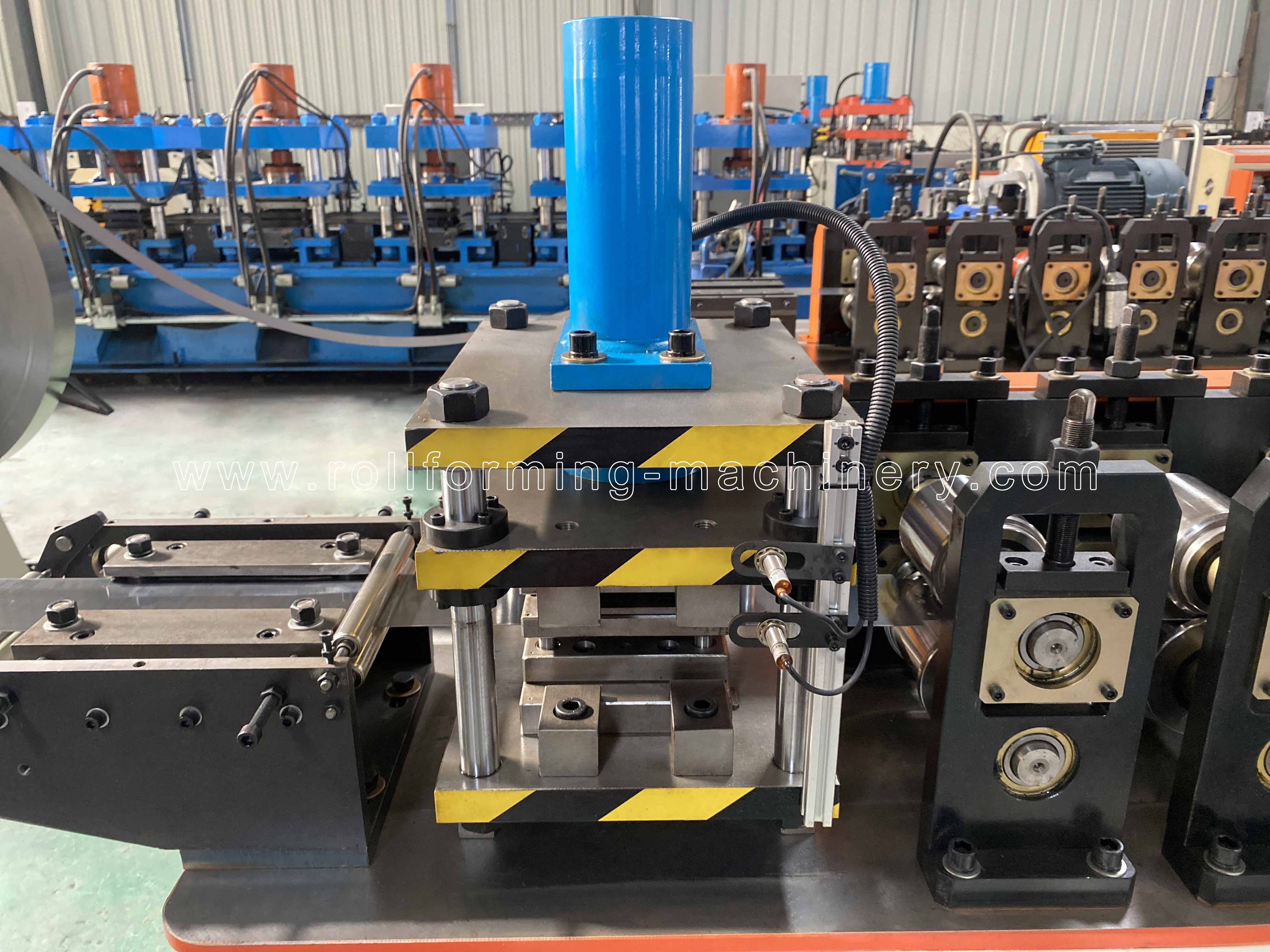

جهاز اللكم
بعد التثقيب الدقيق عبر الإنترنت، تدخل المادة إلى قلب النظام: آلة التشكيل الرئيسية ذات 12 خطوة. هنا، تعمل بكرات Cr12Mov على تشكيل الفولاذ تدريجيًا بقوة هائلة، ولكنها تعمل مع سيولة يمكن التحكم فيها. أخيرًا، تقوم أداة القطع اللاحقة، باستخدام الشفرات الفولاذية SKD11، بقص الشكل المُشكل إلى أطوال دقيقة مع تسامح قطع يبلغ ±±1 مم، مما يترك حافة نظيفة جاهزة للتجميع الفوري.

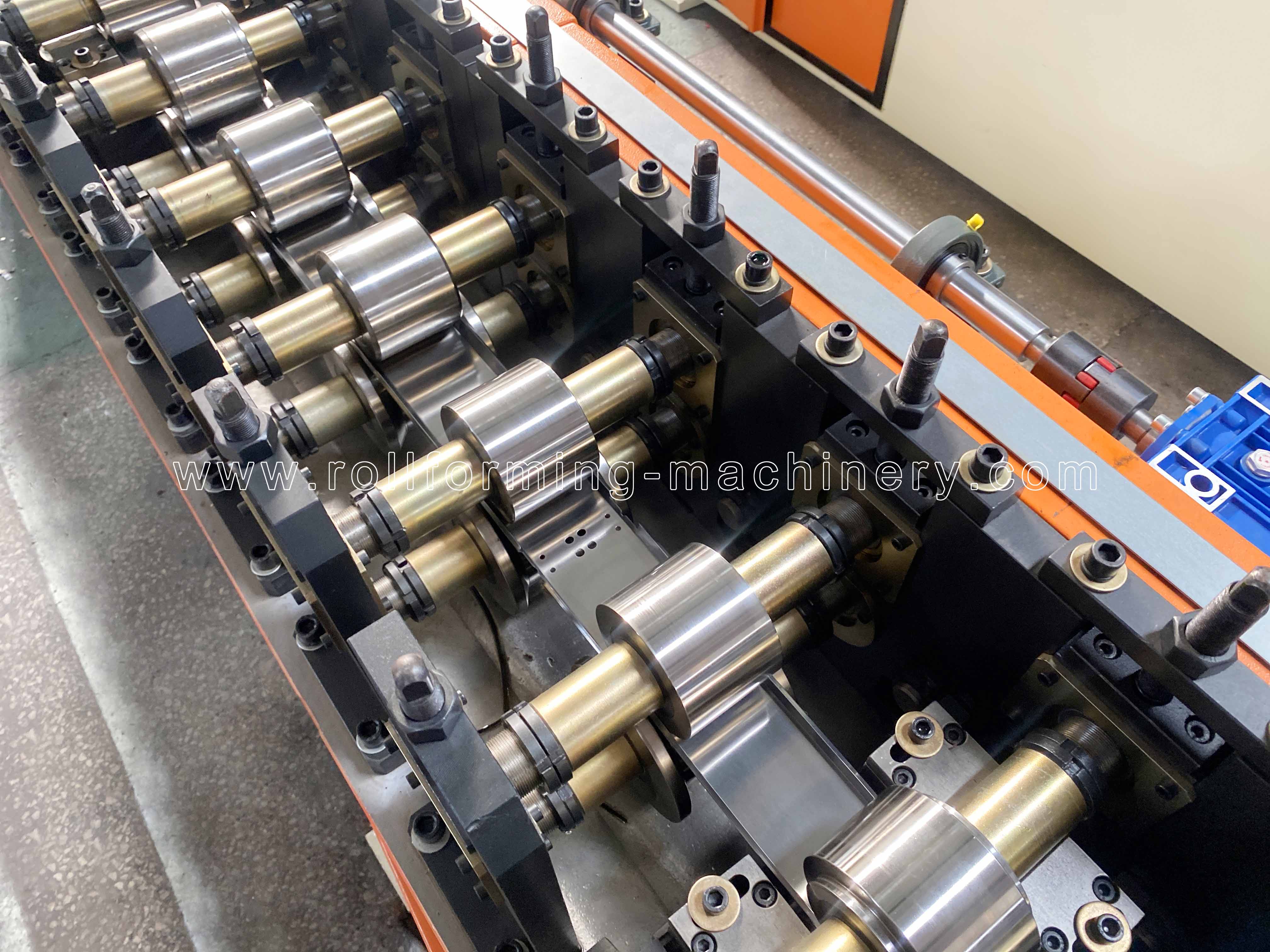

آلة تشكيل لفة الرئيسية

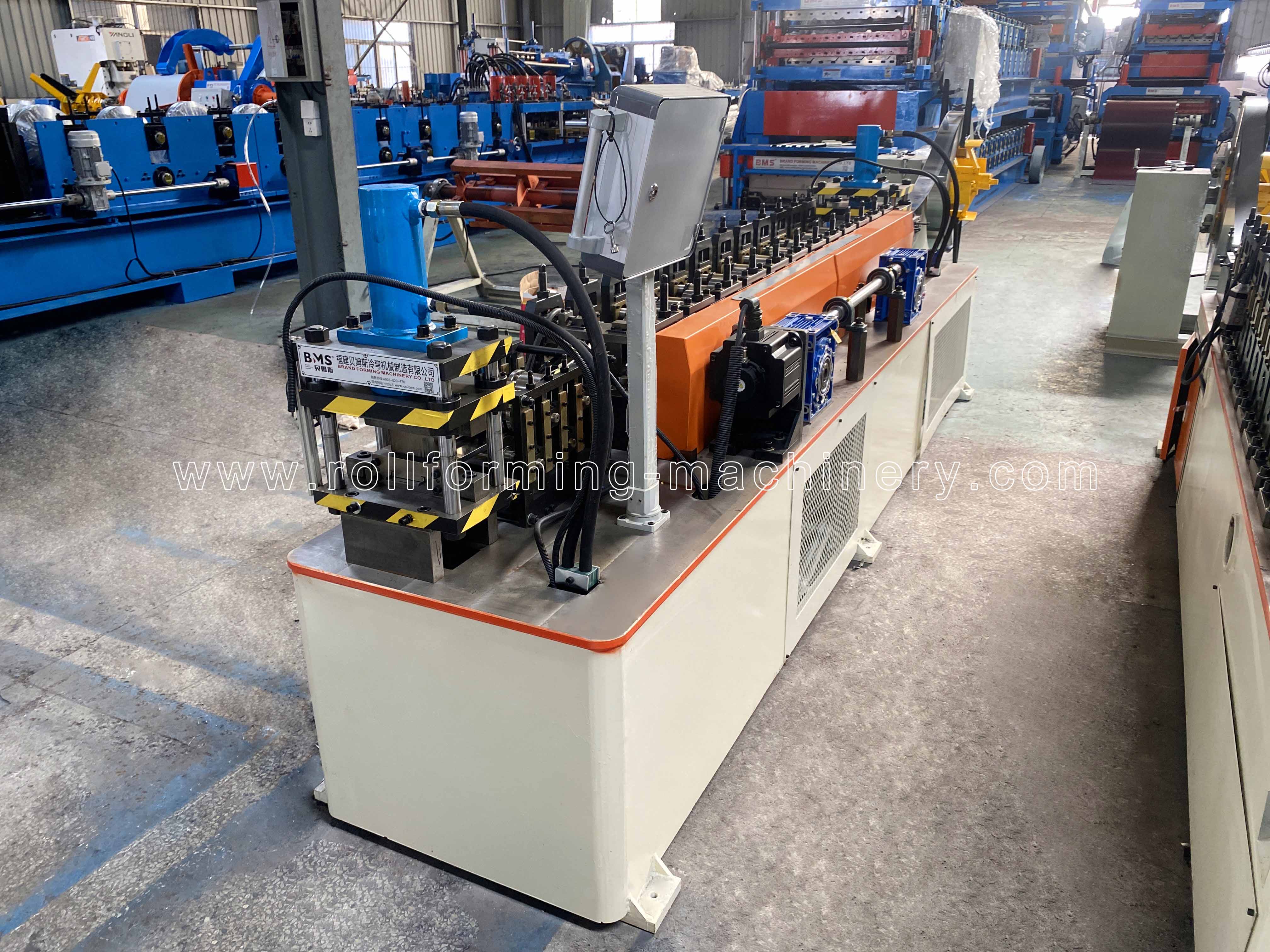

بعد القاطع

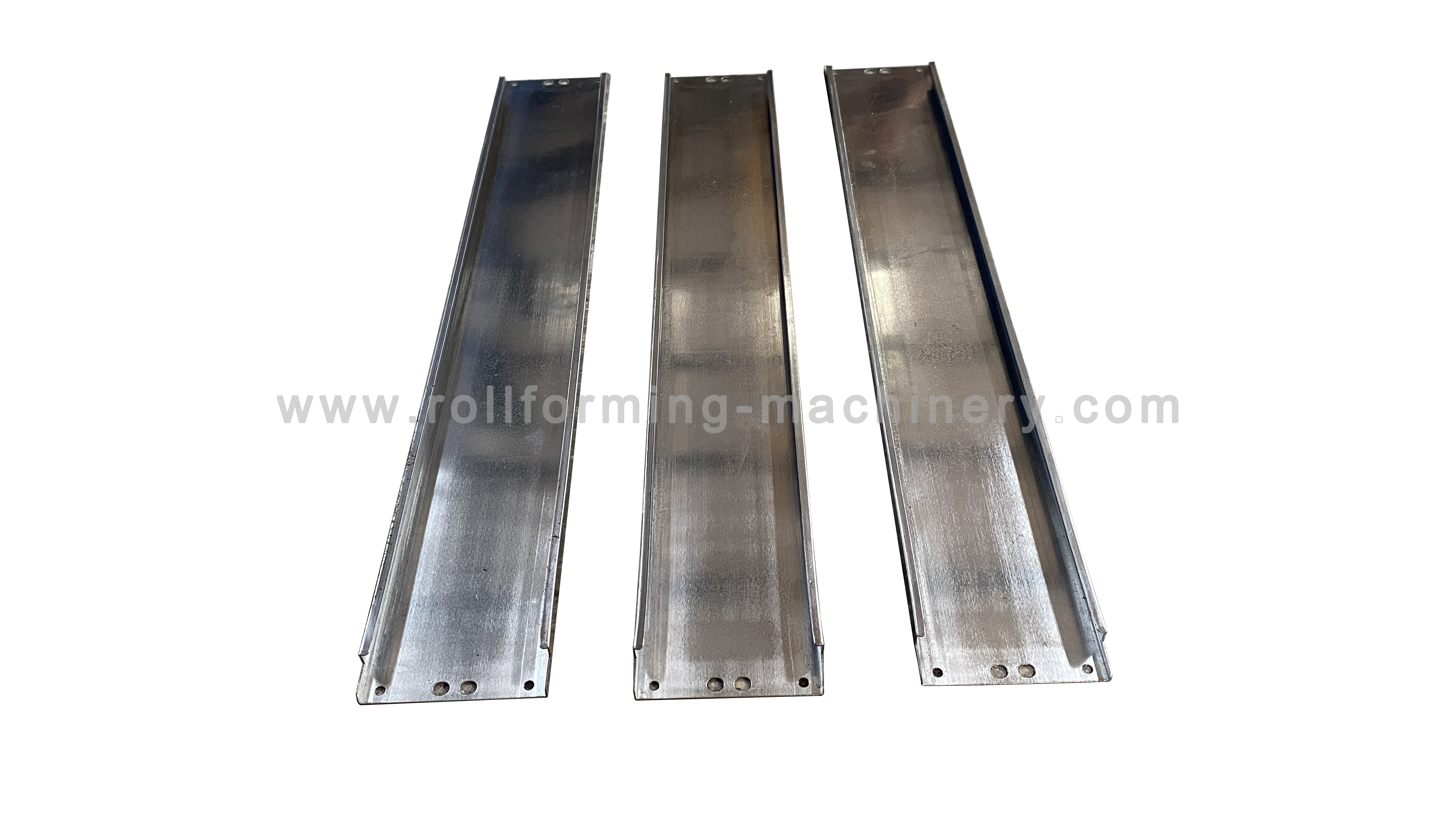

تكمن القيمة النهائية لهذه المعدات في السلامة الهيكلية للأقواس الأفقية التي تنتجها. تم تصميمها لمعالجة صفائح الفولاذ المجلفنة (GI) بسماكة 0.6-1.0 مم وقوة إنتاج تبلغ 235-345MPa، وتُظهر مقاطع الإخراج خصائص تحمل استثنائية. تشكل هذه الأقواس الإطار الأفقي لرفوف المنصات الثقيلة، مما يضمن الاستقرار الجانبي ويمنع الالتواء الهيكلي تحت أحمال المستودعات الضخمة. يضمن تفاوت القطع الصارم الذي يبلغ ±±1 مم أن أطقم التركيب على أرضية المنشأة لا يواجهون أية مشكلات في المحاذاة، مما يقلل بشكل كبير من وقت التجميع وتكاليف العمالة.
تم تصميم آلة تشكيل الدعامات الأفقية هذه للعمل جنبًا إلى جنب مع آلات تشكيل الرفوف العمودية وخطوط إنتاج العوارض المتدرجة. من خلال توحيد أنظمة التحكم PLC (باستخدام العلامات التجارية المعترف بها عالميًا مثل Siemens أو Schneider) والحفاظ على سرعة عمل ثابتة تبلغ 15-20 م/دقيقة، فإنه يتزامن بشكل مثالي مع إجمالي إنتاج المصنع، مما يضمن عدم حدوث اختناقات في عملية تصنيع أنظمة التخزين الخاصة بك.
بينما تتعامل أجهزتنا القياسية مع تصميمات القناة C النموذجية أو الدعامات الأنبوبية بكفاءة، فإن حلولنا المخصصة مصممة خصيصًا لآليات القفل الخاصة أو الأشكال الهندسية المستعرضة الفريدة. إذا كان الحل اللوجستي الخاص بك يتطلب أنماط ثقب محددة للتجميع بدون مسامير أو أضلاع معززة للمناطق الزلزالية، يقوم فريقنا الهندسي بتعديل محطات الأسطوانة المكونة من 12 خطوة وقوالب التثقيب لتتوافق مع تلك المتطلبات الدقيقة دون المساس بالسلامة الهيكلية لمواد GI.
تبدأ عملية الشراء بمراجعة فنية مفصلة لرسومات ملفك الشخصي. نقوم بتحليل قوة الخضوع المطلوبة (235-345MPa) وسمك المادة (0.6-1.0mm) لتحديد قطر العمود اللازم (ф40mm) وقوة المحرك (4KW رئيسي، مضخة 5.5KW). استنادًا إلى تخصيص رأس المال الخاص بك، نقترح بعد ذلك التوازن الأمثل للأتمتة - مثل الاختيار بين آلة فك اللفافة اليدوية أو الهيدروليكية - مما يضمن تحقيق أعلى كفاءة إنتاجية ممكنة ضمن المعايير المالية المحددة الخاصة بك.
