| الكمية: | |
|---|---|
YX64-166
BMS
الألواح الشمسية آلة تشكيل لفة التثبيت مقاوم للماء

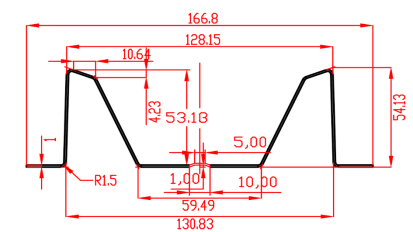

حساب تعريفي
| مادة | مواد قابلة للتطبيق | المجلفن S teel (GI) ， zn-al-mg |
سمك المواد | 0.8-1.0mm | |
مع قوة العائد | 235-345MPa | |
| ملف | عرض التغذية | 1250 |
نطاق معرف الملف | 508mm ± 30mm | |
سعة | الأعلى. 5 طن. | |
آلة | الإطار الأساسي | H400 |
المواد الأسطوانة | GCR15 (= EN31 Steel) ، الدقة المعنية ، المغلفة بالكروم الثابت | |
محطة الأسطوانة | 16 خطوات لتشكيل | |
قطر رمح | ф65mm ، معالجة التردد العالية | |
| تشكيل السرعة | 20 م/دقيقة | |
قاطع | صلابة | المعالجة الحرارية إلى HRC58-62 درجة |
قطع التسامح | ≤ ± 1mm | |
| قوة | القيادة الطريق | انتقال العتاد/ضرس |
| المحرك الرئيسي | 11kw ، التحكم في سرعة التردد | |
| ضخ محرك القاطع | 4kw | |
نظام التحكم PLC | العاكس | شنايدر |
شاشة تعمل باللمس | شنايدر | |
تشفير | Koyo (العلامة التجارية اليابانية) أو Omron (العلامة التجارية اليابانية) | |
السيطرة على الجهد | 24 فولت |
1. نظام تبريد المياه المصحوب لتبريد الأسطوانة والملف الشخصي ، وتوسيع عمر خدمة الأسطوانة وضمان جودة ملفات التعريف النهائية.
2. المكدس التلقائي والتعبئة التغليف المتاحة أيضا للخيارات.
Decoiler اليدوي ← دليل دليل التغذية ← نظام تشكيل لفة ← جهاز القطع الهيدروليكي ← رف الخروج ← نظام التحكم في PLC
فني محدد

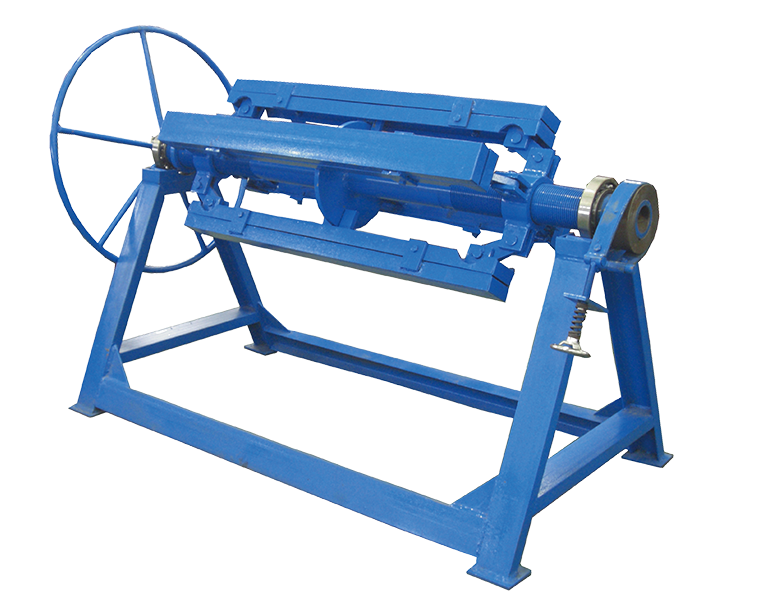

1) 5 أطنان disoiler يدوي: مجموعة واحدة
غير مدعوم ، يتحكم يدويًا لفائف الصلب الداخلية المتدلية وتوقف
الأعلى. عرض التغذية: 1250 مم ، نطاق معرف الملف 508 مم ± 30mm
السعة: 5tons

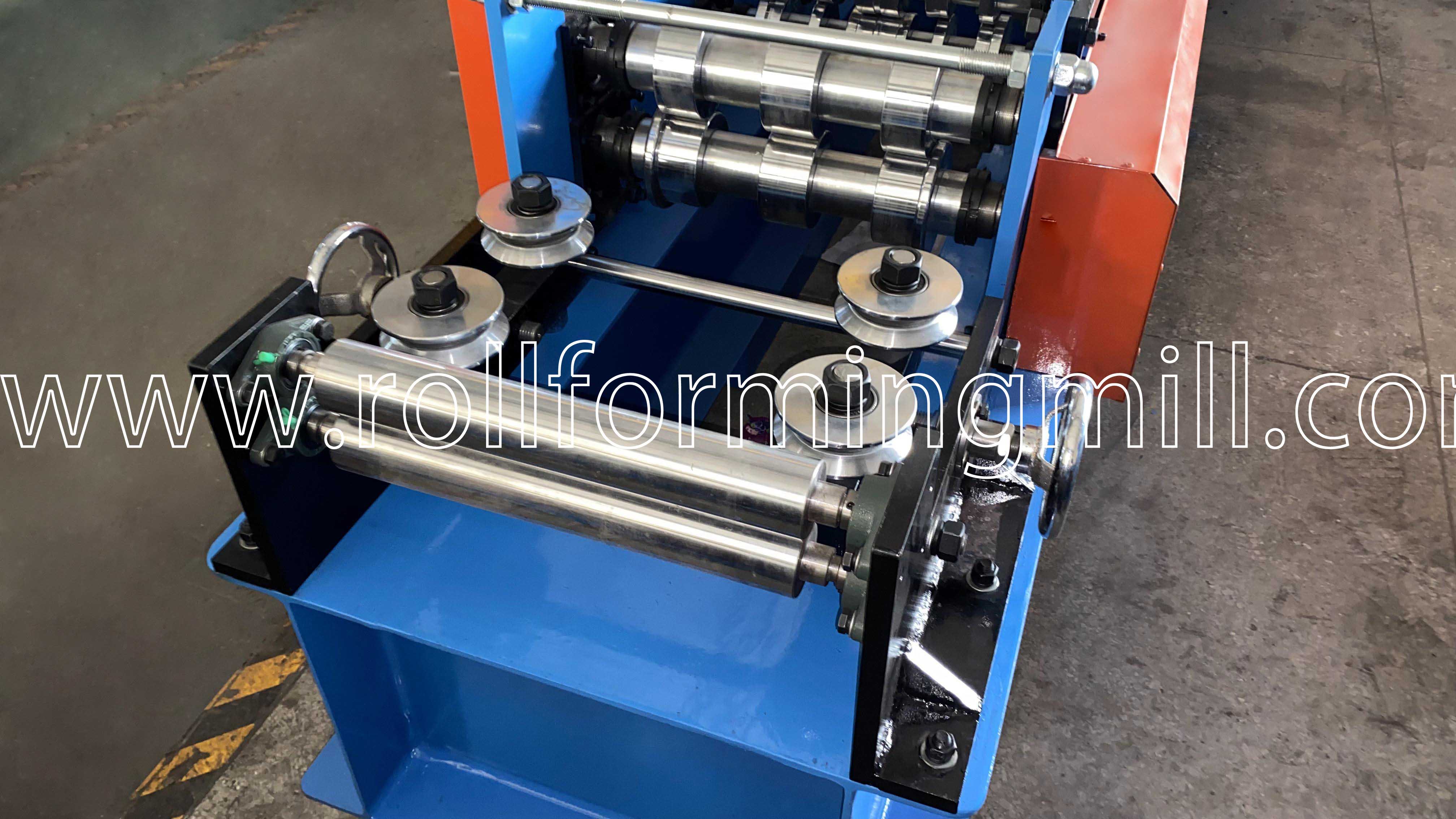

2) دليل دليل التغذية
يمكن ضبط موضع Guidi ng لتغذية المواد المناسبة بواسطة يدوي.
4) الجهاز الرئيسي
بكرات مصنعة من الحامل GCR15 (= EN31 Steel) ، ودقة مُصنّعة ، ومغطاة بالكروم الصلب ؛ بسمك 0.04 ملم ، مع علاج المرآة (لفترة أطول ومضادة للتراجع) ؛
مهاوي تم تصنيعها من 45# الصلب ، والتبريد ، والكروم الصلب
إطار الجسم المصنوع من الصلب 400# ساعة عن طريق اللحام

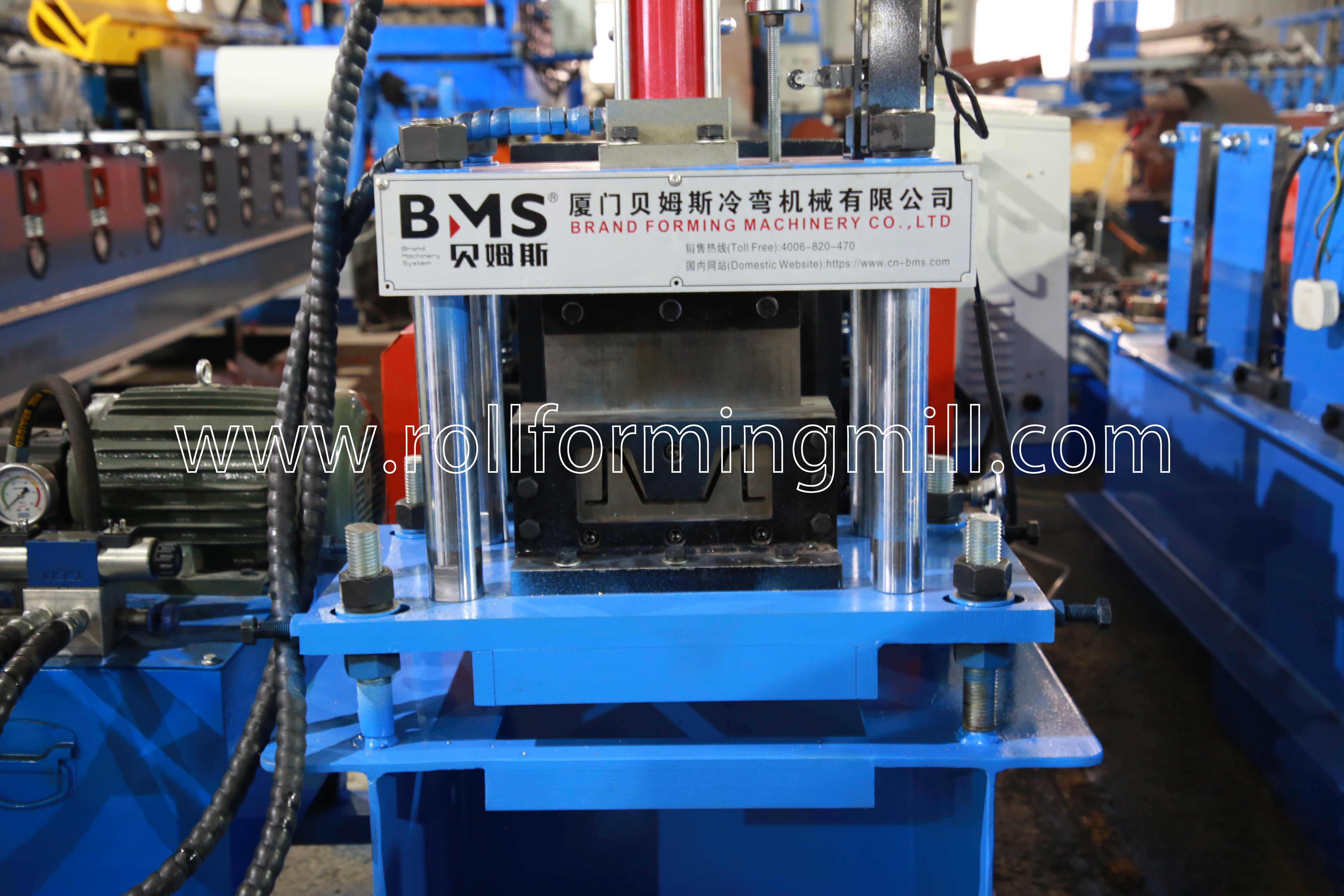

4) جهاز القطع هيدروليكي
مصنوعة من الصلب عالي الجودة CR12MOV ، مع المعالجة الحرارية ، HRC58-62
إطار القاطع مصنوع من لوحة فولاذية عالية الجودة 18 ملم عن طريق اللحام
المحرك الهيدروليكي: 4 كيلو وات ، نطاق الضغط الهيدروليكي: 0-16MPa

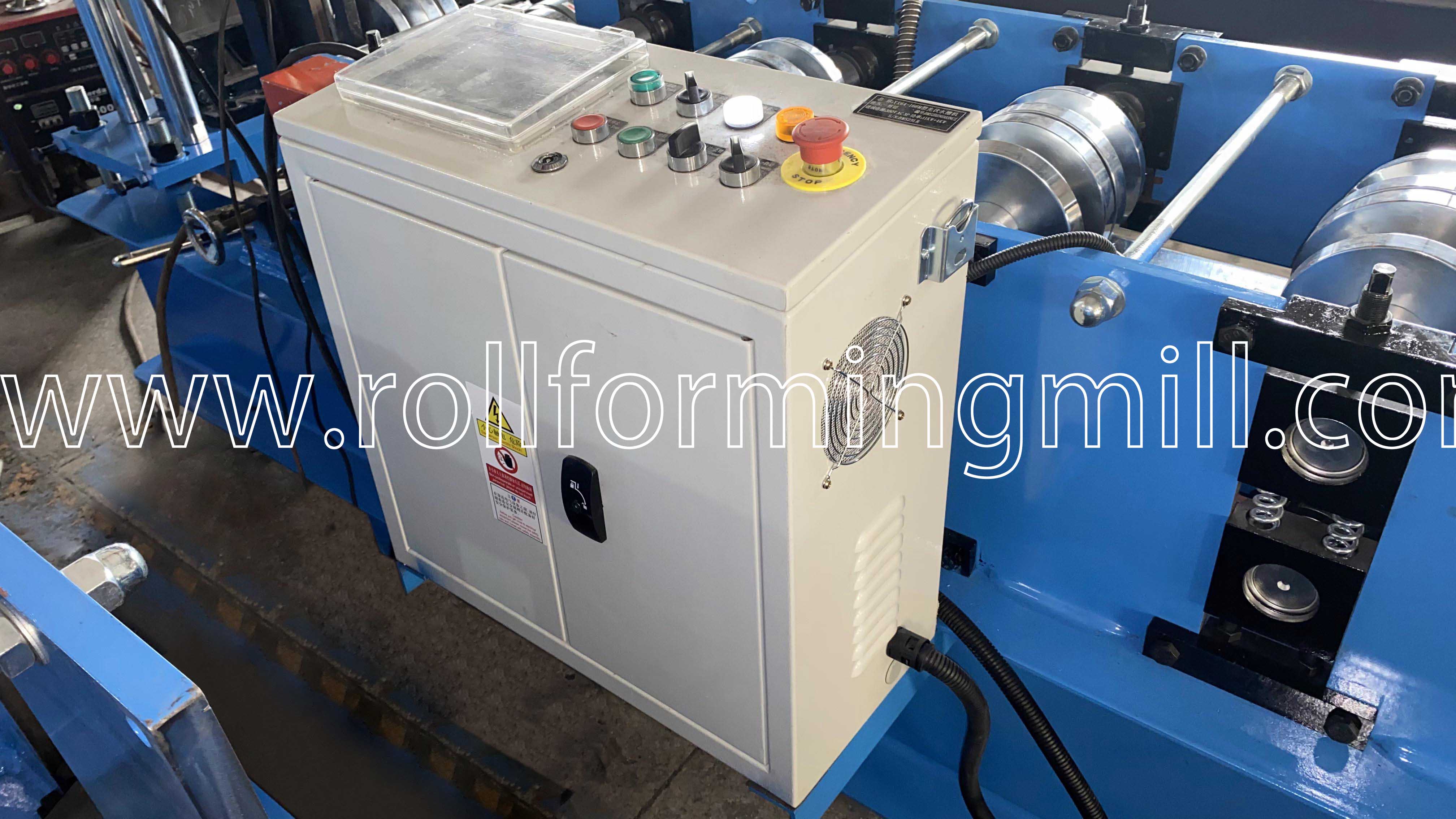

5) نظام التحكم في PLC
التحكم في الكمية وطول القطع تلقائيًا.
أدخل بيانات الإنتاج (دفعة الإنتاج ، أجهزة الكمبيوتر ، الطول ، إلخ) على شاشة اللمس.
يمكن أن ينهي الإنتاج تلقائيا.
إلى جانب: PLC ، العاكس ، شاشة تعمل باللمس ، التشفير ، إلخ.
6) رف الخروج : ثلاث وحدات

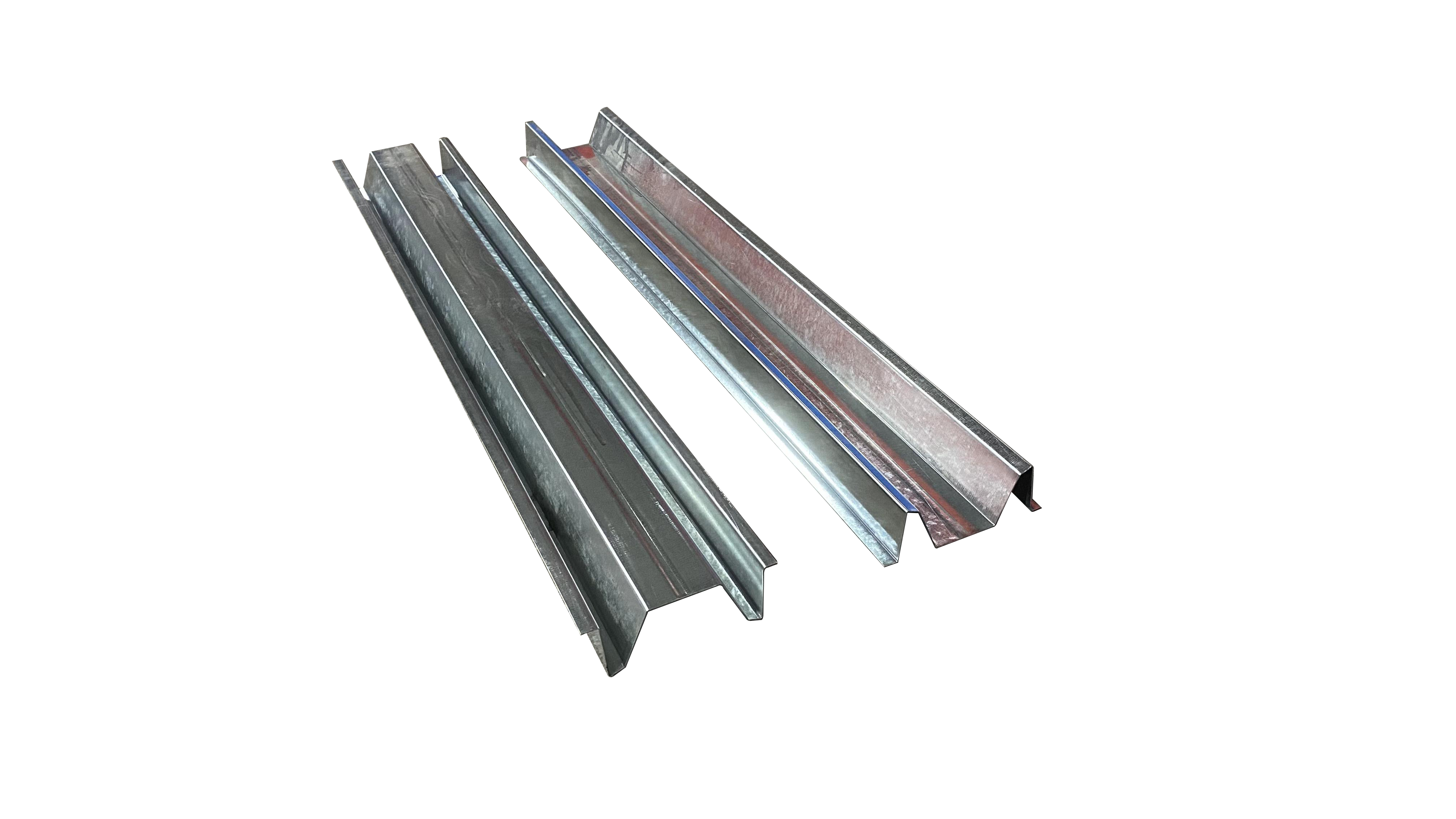

7) عرض المنتجات
طريقة التعبئة: الجسم الرئيسي للآلة عارية ومغطاة بالفيلم البلاستيكي (لحماية الغبار والتآكل) ، ويتم تحميله في حاوية وثابتة في حاوية مناسبة بحبل فولاذي وقفل ، ومناسبة للنقل لمسافات طويلة.
خدمة ما بعد البيع
1. الضمان هو 24 أشهر بعد أن يستقبل العميل الجهاز.
خلال الـ 24 شهرًا ، سنقوم بتجهيز قطع الغيار للعميل مجانًا.
2. نحن نقدم الدعم الفني طوال حياة آلاتنا.
3. يمكننا إرسال الفنيين لدينا لتثبيت وتدريب العمال في مصانع العملاء بتكلفة إضافية.
