| الكمية: | |
|---|---|
YX28-81
BMS

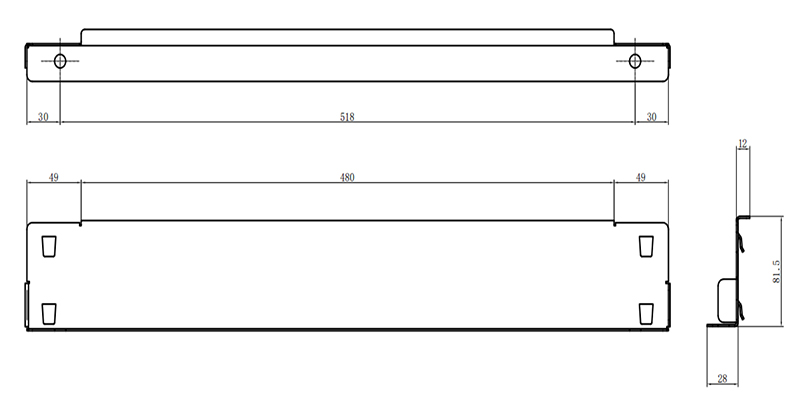

حساب تعريفي
| مادة | المواد القابلة للتطبيق | الفولاذ المجلفن (GI)، الفولاذ المدلفن على البارد (CRC) |
سمك المادة | 1.5-2.0 ملم | |
مع قوة الخضوع | G235-345Mpa | |
| لفه | عرض التغذية | 600 ملم |
نطاق معرف الملف | 508 مم ± 30 مم | |
سعة | الأعلى.3 طن. | |
آلة | إطار قاعدة | ح450 نوع الصلب عن طريق اللحام. |
| سمك الجدار الجانبي | Q235 t18mm | |
مادة الأسطوانة | جي سي آر 15 الصلب (= EN31 الصلب) | |
محطة الأسطوانة | 28 خطوة لتشكيل | |
قطر رمح | ф70، تشكيله بدقة. | |
القاطع | صلابة | المعالجة الحرارية إلى درجة HRC58-62 |
قطع التسامح | ± ± 1 مم | |
| قوة | طريقة القيادة | ناقل الحركة / العجلة المسننة |
| المحرك الرئيسي | 7.5 كيلو واط (علامة بولارويد) | |
| محرك مضخة للقاطع | 5.5 كيلو واط | |
نظام التحكم PLC | العاكس | شنايدر إلكتريك/دلتا (علامة تجارية تايوانية) |
شاشة اللمس | WEINVIEW (علامة تجارية تايوانية) | |
التشفير | KOYO (العلامة التجارية اليابانية) أو OMRON (العلامة التجارية اليابانية) | |
السيطرة على الجهد | 24 فولت |

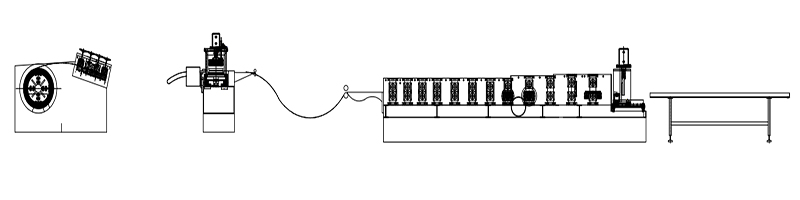

جهاز فك اللفافة والتسوية ← جهاز تغذية وتثقيب محرك سيرفو ← التغذية جهاز التوجيه ← نظام التشكيل باللف ← جهاز التثقيب والقطع الهيدروليكي ← حامل الخروج
المواصفات الفنية

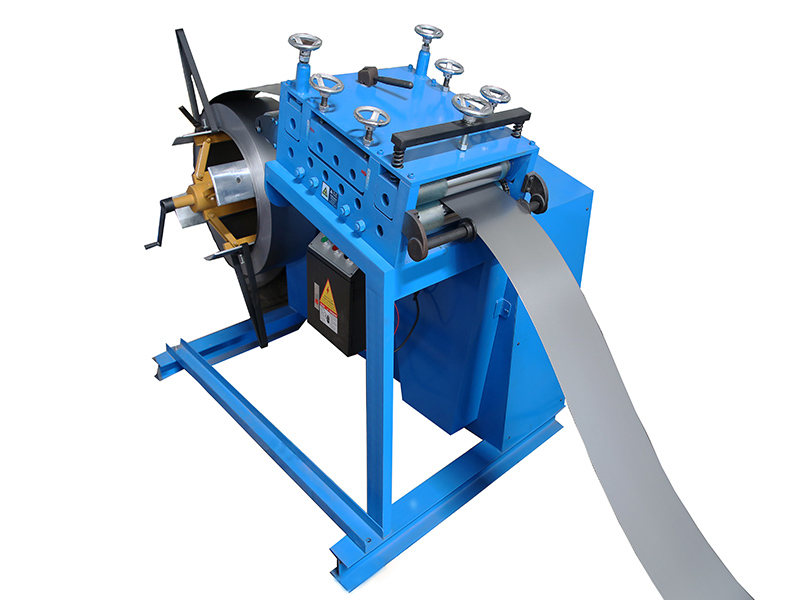

1) آلة التفكيك اليدوية: مجموعة واحدة
غير مزود بالطاقة، يتم التحكم يدويًا في انكماش التجويف الداخلي للملف الفولاذي وتوقفه.
أقصى عرض للتغذية: 600 ملمنطاق معرف الملف 508 مم ± 30 مم.سعة: الأعلى.3 طن.

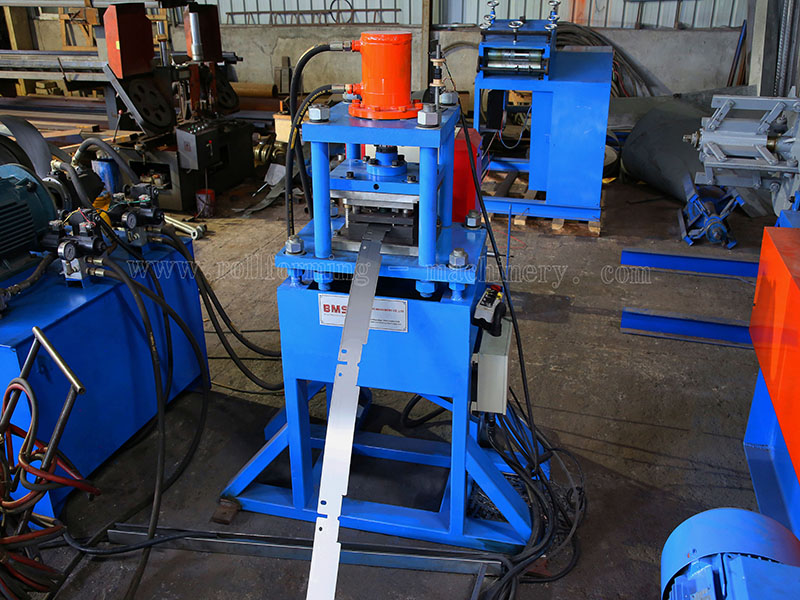

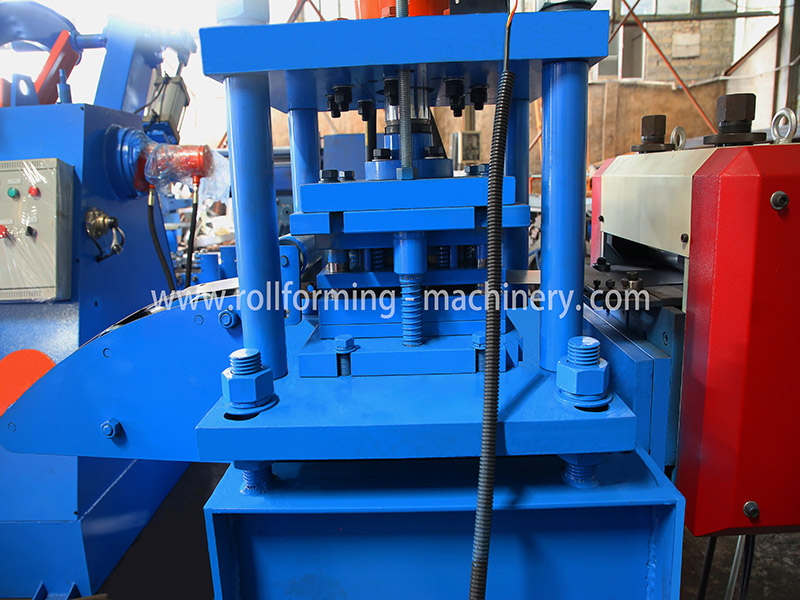

2) جهاز تغذية وتثقيب محرك سيرفو
3) يٌطعم دليل دcom.evice
يمكن تعديل موضع التوجيه لتغذية المواد المناسبة

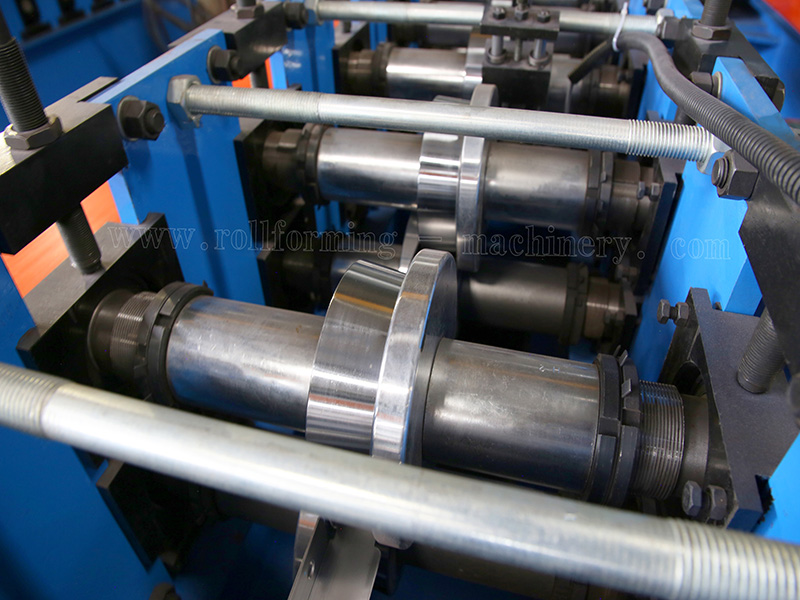

4) الجهاز الرئيسي
القيادة بالعتاد/العجلة المسننة، حول 12-خطوة للتشكيل
المحرك الرئيسي (علامة بولارويد)=7.5 كيلو واط,التحكم في سرعة التردد
سرعة التشكيل الحقيقية:12-16 م/دقيقة

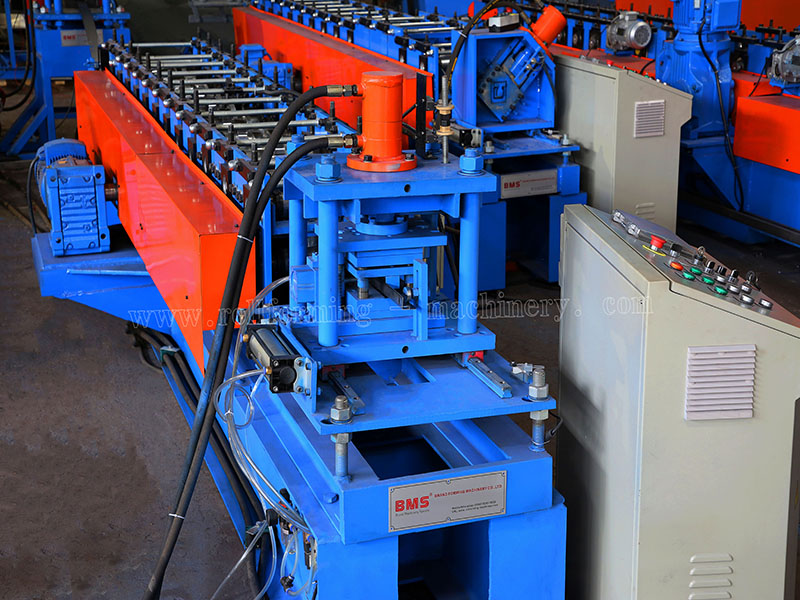

5) جهاز القطع الهيدروليكي اللاحق
بعد القطع، والتوقف عن القطع، نوع قطعتين من تصميم شفرة القطع، بدون تقطيع
المحرك الهيدروليكي: 5.5 كيلو واط
مادة أداة القطع: Cr12MoV(= SKD11 مع ما لا يقل عن مليون مرة من عمر القطع)، المعالجة الحرارية لدرجة HRC58-62
يتم توفير قوة القطع بواسطة المحطة الهيدروليكية المستقلة للمحرك الرئيسي

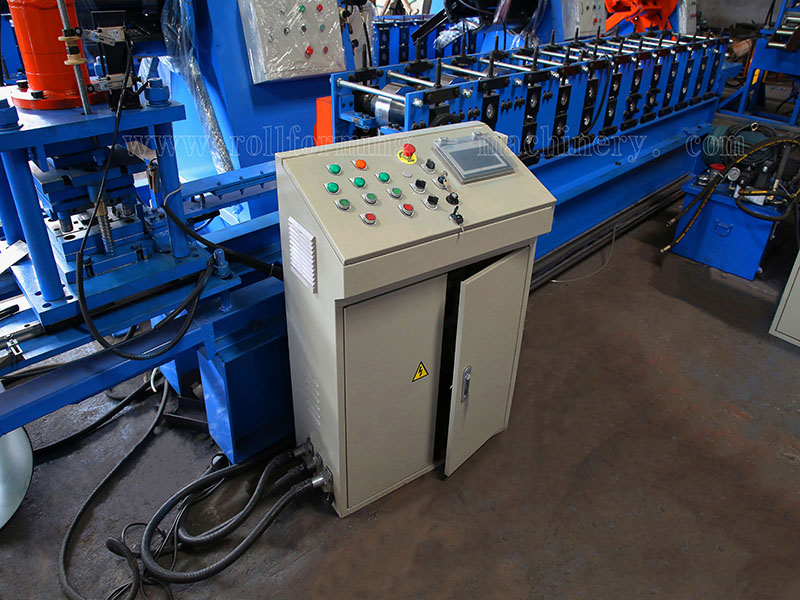

6) نظام التحكم PLC
التحكم في الكمية وطول القطع تلقائيا.
أدخل بيانات الإنتاج (دفعة الإنتاج، أجهزة الكمبيوتر، الطول، وما إلى ذلك) على شاشة اللمس.
يمكنه إنهاء الإنتاج تلقائيًا.
مدمج مع: PLC، العاكس، شاشة اللمس، التشفير، إلخ.
7) رف الخروج
غير مدعوم، اثنين وحداتمع وجود بكرات عليها لسهولة الحركة.

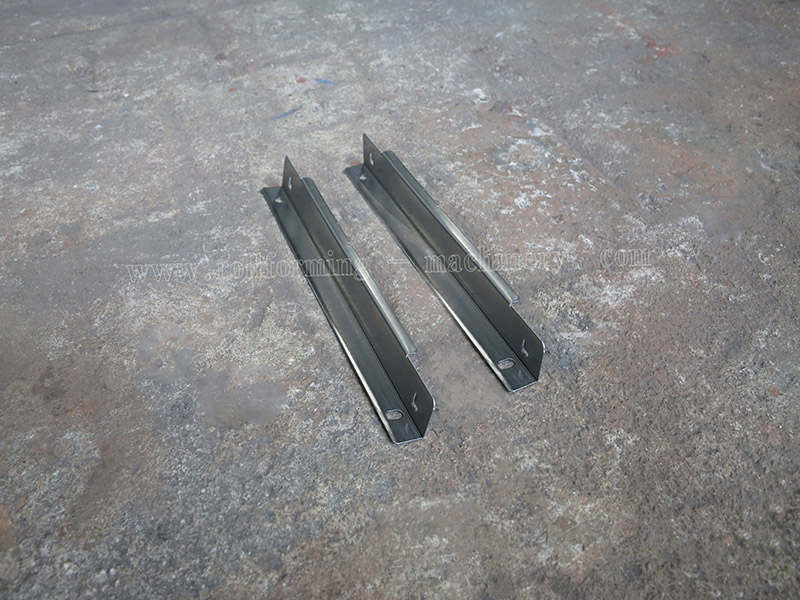

8) عرض المنتج
طريقة التعبئة:الجسم الرئيسي للآلة عاريا و مغطاة بغشاء بلاستيكي (لحماية الغبار والتآكل)،يتم تحميلها في حاوية وتثبيتها بثبات في حاوية مناسبة بحبل وقفل فولاذي، ومناسبة للنقل لمسافات طويلة.
خدمة ما بعد البيع
1. ال الضمان هو 24 شهور بعد أن يستلم العميل الجهاز .
وفي غضون 24 شهرًا، سنقوم بإرسال قطع الغيار إلى العميل مجانًا.
2. نحن نقدم الدعم الفني طوال عمر أجهزتنا.
3. يمكننا إرسال الفنيين لدينا لتثبيت وتدريب العمال في مصانع العملاء تكلفة إضافية.
