BMS
| لا. | المؤشرات الرئيسية | لفة تشكيل معلمات مطحنة | ||
| 1. | سمك المادة | 1.6-2.5 ملم | محطات التشكيل | 5 خطوات |
| 2. | عرض التغذية | وفقا للرسم | إطار الجسم | ح400 |
| 3. | مواد التطبيق | لفائف المدرفلة على البارد، لفائف المدرفلة على الساخن، لفائف مجلفنة | المخفض | سلسلة R |
| 4. | المعيار الكهربائي | 415 فولت/50 هرتز/3ph | الفتحة قطر الدائرة | 45# فولاذ، φ80/φ65 مم |
| 5. | قطر جهاز التفكيك اليدوي | 508 ± 30 مم | قوة المحرك الرئيسي | 5.5 كيلو واط |
| 6. | قوة العائد | G350-400Mpa | مسامير لولبية | الصف 8.8 |
| 7. | سرعة التشكيل | 16-20 م/دقيقة | العرض الفعال | كتصميم العملاء |
| 8. | نظام التحكم | نظام التحكم PLC | أسطوانة | Cr12 Mov، مخارط CNC، معالجة السمع، HRC58-62 |
| 9. | المحرك الهيدروليكي | 7.5 كيلو واط | لون الآلة | أزرق + أسود + برتقالي |
| 10. | مواد الاختبار | ستوفر BMS حجم مواد التغذية للشراء قبل أسبوعين من اختبار الماكينة | ||
تدفق العمل
آلة فك اللفافة اليدوية (3 طن) → جهاز دليل التغذية ← مطحنة التشكيل الرئيسية ← آلة القطع الهيدروليكية → نظام التحكم PLC → الخروج من الرف
عرض مكونات الآلة
جهاز دليل التغذية
يمكن تعديل موضع التوجيه لتغذية المواد المناسبة

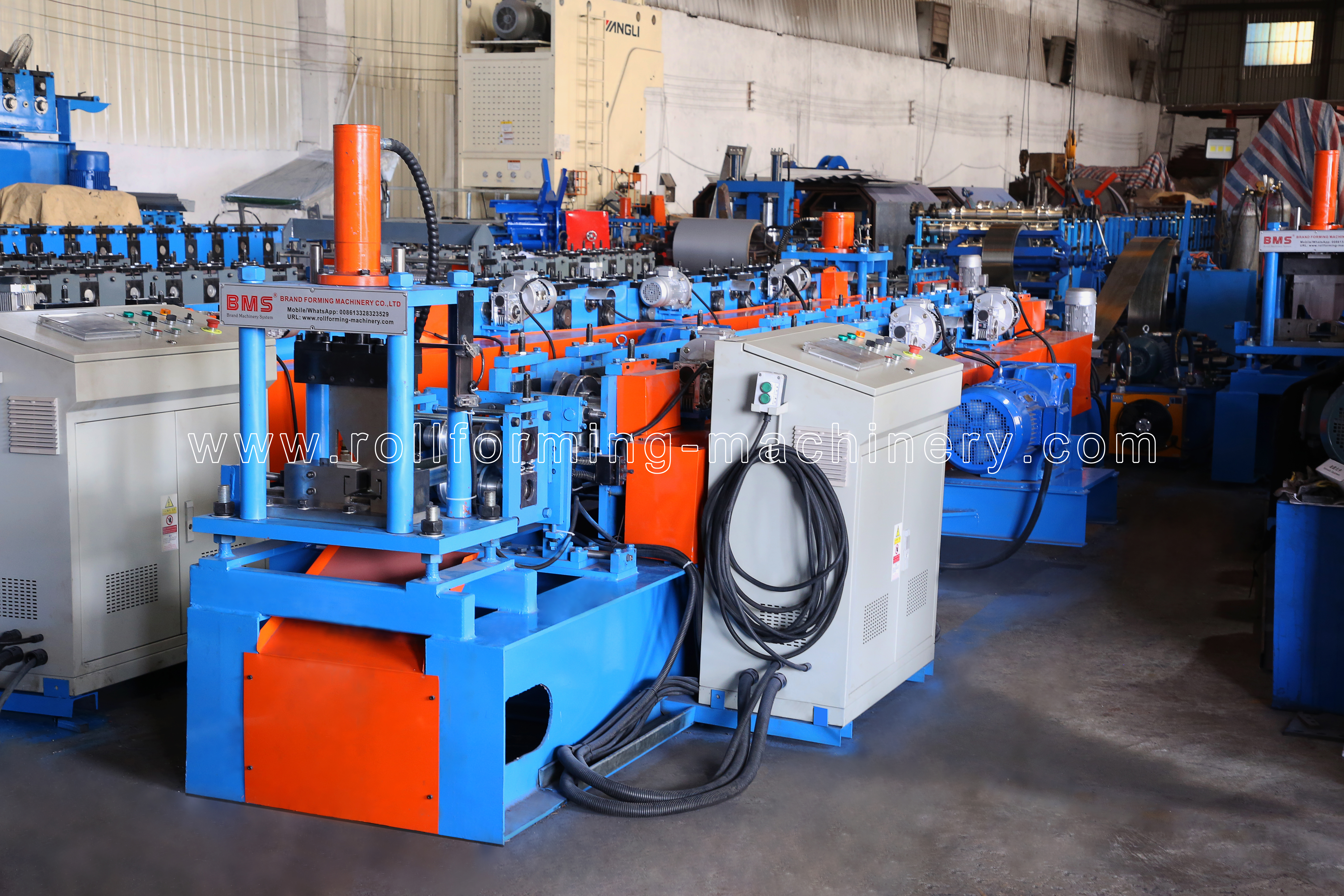

الجهاز الرئيسي
إطار الجسم مصنوع من ح400 نوع الصلب عن طريق اللحام
سمك الجدار الجانبي: Q235 t18mm
بكرات مصنعة من Cr12 وسائل التحقق, مخارط CNC، معالجة السمع، HRC58-62
قطر مهاوي =ф80/ф65mm، تشكيله بدقة
القيادة بالعتاد / العجلة المسننة ،حوالي 5 خطوات لتشكيل
المحرك الرئيسي=5.5 كيلو واط,التحكم في سرعة التردد
سرعة التشكيل الحقيقية:16-20 م/دقيقة
القاطع المسبق اليدوي
مع القاطع المسبق اليدوي لسهولة التشغيل وحفظ المواد: يتم توصيل القاطع المسبق بنظام التحكم PLC، ويقوم PLC بحساب طول الملف الشخصي داخل تشكيل اللفة.بمجرد أن تكون المادة مطلوبة للتغيير، يقوم PLC بحساب الطول للكمية الإجمالية وتذكير المشغلين بتشطيبات الإنتاج ويكون قادرًا على قص المواد يدويًا قبل تشكيل اللف وذلك لتغيير المواد للإنتاج الجديد. إنها وظيفة متقدمة وجيدة للإنتاج لتوفير المواد ، لا النفايات.

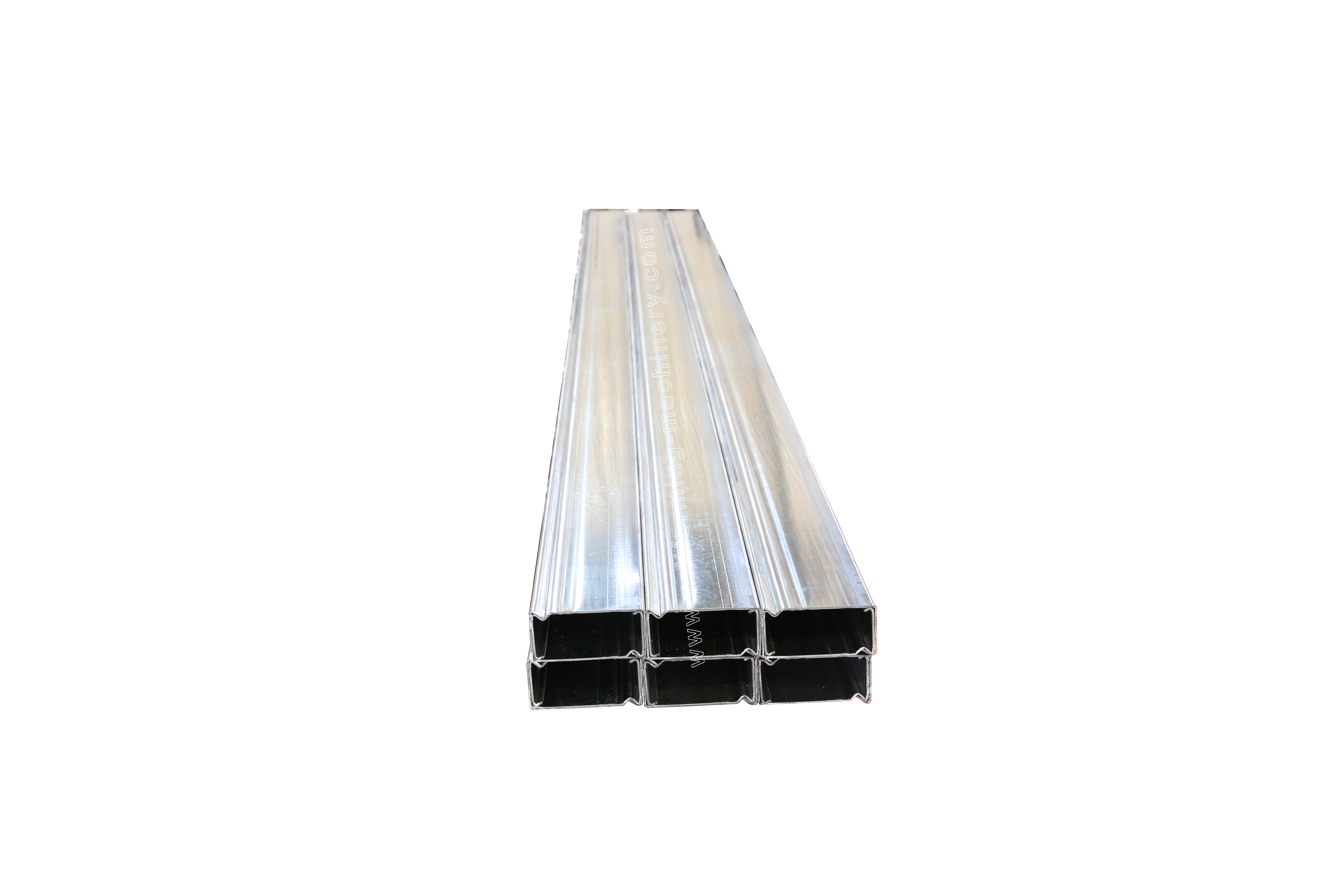

المنتجات المنتجة آليًا
