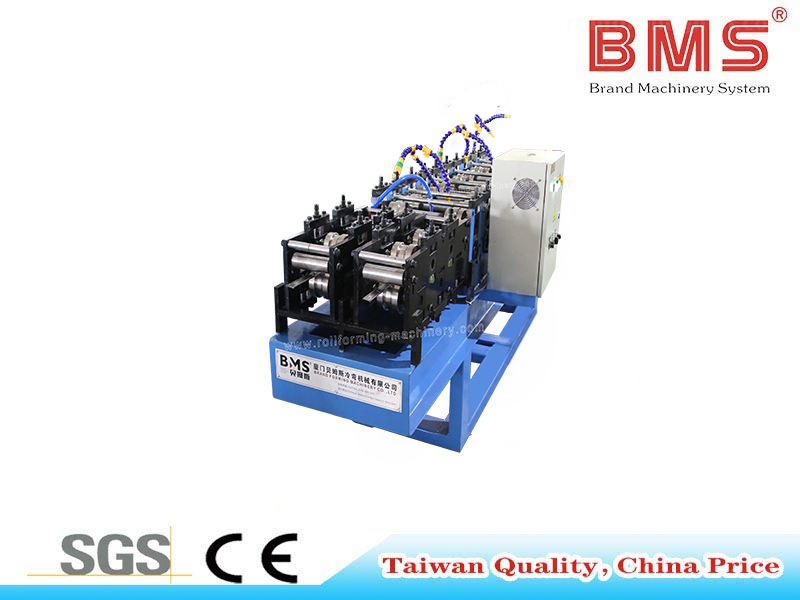

معدات إنتاج شماعات أنابيب مكيف الهواء المركزي

الميزات: 1. التثقيب الاختياري، إنتاج شماعة مشبك أنابيب مكيف الهواء المركزي على شكل حرف L (تصميم حاصل على براءة اختراع لتحسين التثبيت والتركيب الأسهل، لمشروع تركيب مكيف الهواء المركزي من ميديا 2. آلة واحدة يمكن أن تعمل مع نوعين من المواد: كل من لوح الفولاذ المقاوم للصدأ 0.8 مم ولوحة الفولاذ المجلفن 1.0 مم 3. قاطع عمود هيدروليكي اختياري

توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

المنتج العلامة التجارية:
BMS

وصف المنتج

حساب تعريفي

إن عبارة معدات إنتاج شماعات أنابيب مكيف الهواء المركزي عن آلة تشكيل لفة من الدرجة الصناعية مصممة خصيصًا لتصنيع مشابك الأنابيب القياسية والمخصصة المستخدمة في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC). تم تصميمها لمعالجة الألواح المطلية بالألوان والفولاذ المقاوم للصدأ بسماكة مادة تتراوح من 0.6 مم إلى 0.7 مم، وتضمن هذه المعدات أبعادًا ثابتة للملف الشخصي وسلامة هيكلية موثوقة لكل قطعة يتم إنتاجها.

من خلال دمج تكنولوجيا تشكيل اللف المتقدمة مع الهيكل الميكانيكي القوي، فإنه يوفر حلاً يمكن الاعتماد عليه لمتطلبات الإنتاج المستمر وواسع النطاق. تساعد الماكينة الشركات المصنعة على تبسيط عملياتها، وتقليل التدخل اليدوي في العمل، والحفاظ على التحكم الصارم في الأبعاد على الشماعات النهائية.

يمكن أن يؤدي الاستثمار في خط الإنتاج هذا إلى تحسين كفاءة التصنيع بشكل كبير مع خفض تكاليف التشغيل على المدى الطويل وتقليل مخاطر الإنتاج المرتبطة بالتصنيع اليدوي.

وصف المنتج ومواصفاته

تم تصنيعها بإطار هيكل H450 للخدمة الشاقة وسمك الجدار الجانبي Q235 t16mm، وقد تم إنشاء مطحنة التشكيل هذه لتحقيق أقصى قدر من الاستقرار أثناء العمليات عالية السرعة. المواصفات الفنية التالية توضح بالتفصيل القدرات الأساسية للماكينة، وتسلط الضوء على محطات التشكيل الفعالة المكونة من 10 خطوات، والمحرك الرئيسي القوي بقدرة 4 كيلو وات، ومواد القطع Cr12MoV المتينة. تضمن هذه المعلمات أن الجهاز يتعامل مع المعالجة المستمرة مع الحفاظ على التفاوتات الدقيقة.

لا.	المعلمات الرئيسية		لفة تشكيل معلمات مطحنة
1.	سمك المواد	0.6-0.7 ملم	تشكيل المحطات	10 خطوات
2.	عرض التغذية	44 ملم	إطار الجسم	H450
3.	مادة التطبيق	لوح مطلي بالألوان، من الفولاذ المقاوم للصدأ	سمك الجدار الجانبي	Q235 t16mm
4.	المعيار الكهربائي	380V/50Hz/3PH	قطر رمح	45#الصلب ، φ75mm
5.	مادة القاطع	CR12MOV	قوة المحرك الرئيسية	4kw
6.	قوة العائد	س235،201	مسامير المسمار	الصف 8.8
7.	تشكيل السرعة	15-20M/دقيقة	عرض فعال	حسب الرسم
8.	نظام التحكم	نظام التحكم PLC	أسطوانة	Cr12، المعالجة الحرارية HRC58—62
9.	المحرك الهيدروليكي	4kw	لون الآلة	أزرق+أسود+برتقالي
10.	اختبار المواد	ستوفر شركة BMS حجم مادة التغذية التي سيتم شراؤها قبل أسبوعين من اختبار الماكينة

تدفق العمل

آلة التفكيك ← جهاز التغذية ← مطحنة التشكيل الرئيسية ← جهاز القطع الهيدروليكي ← نظام التحكم PLC ← المحطة الهيدروليكية ← حامل الخروج*3

تتم إدارة عملية الإنتاج المؤتمتة بالكامل مركزيًا بواسطة نظام التحكم PLC، مما يضمن التنسيق السلس بدءًا من تغذية المواد الخام وحتى الإنتاج النهائي. تم تصميم هذا الخط المستمر لتحقيق أقصى قدر من الكفاءة وتقليل هدر المواد.

توفر آلة التفكيك إمدادًا ثابتًا من الصفائح المعدنية، والتي يتم توجيهها بدقة بواسطة جهاز التغذية. تقوم مطحنة تشكيل اللف الرئيسية بعد ذلك بتشكيل الشكل بدقة من خلال محطاتها المتسلسلة. بعد عملية التشكيل، يقوم جهاز القطع اللاحق الهيدروليكي بتنفيذ عمليات قطع نظيفة ودقيقة دون تشويه المظهر الجانبي. وأخيرًا، يتم تفريغ مشابك الأنابيب النهائية بأمان على رفوف الخروج، وتكون جاهزة للتغليف أو التجميع الفوري.

عرض مكونات الماكينة

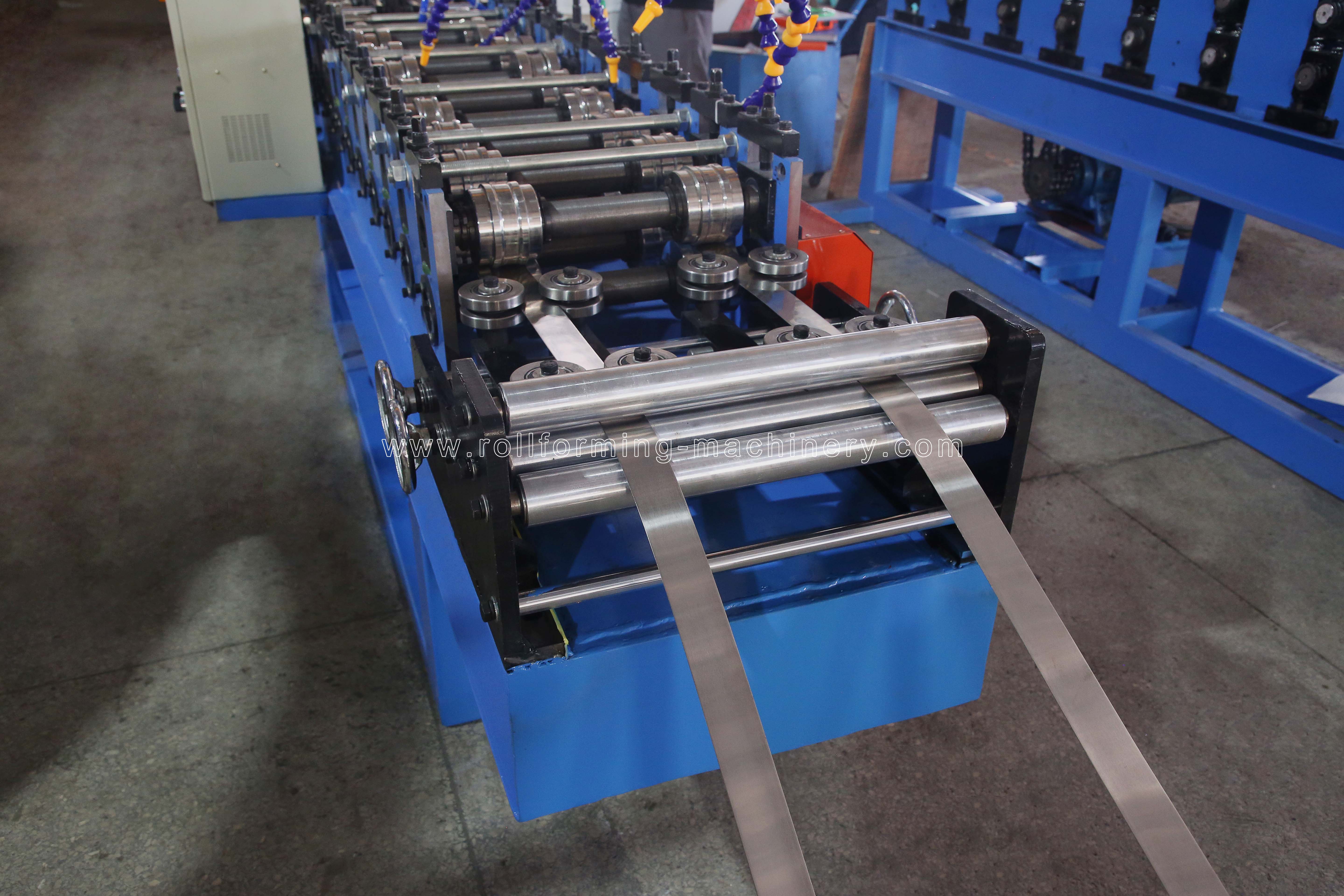

جهاز التغذية

يضمن إدخال المواد بسلاسة ومحاذاة ودقة في قسم التشكيل.

جهاز التشحيم

يقلل الاحتكاك أثناء التشكيل، ويحمي سطح الورقة ويطيل عمر الأسطوانة.

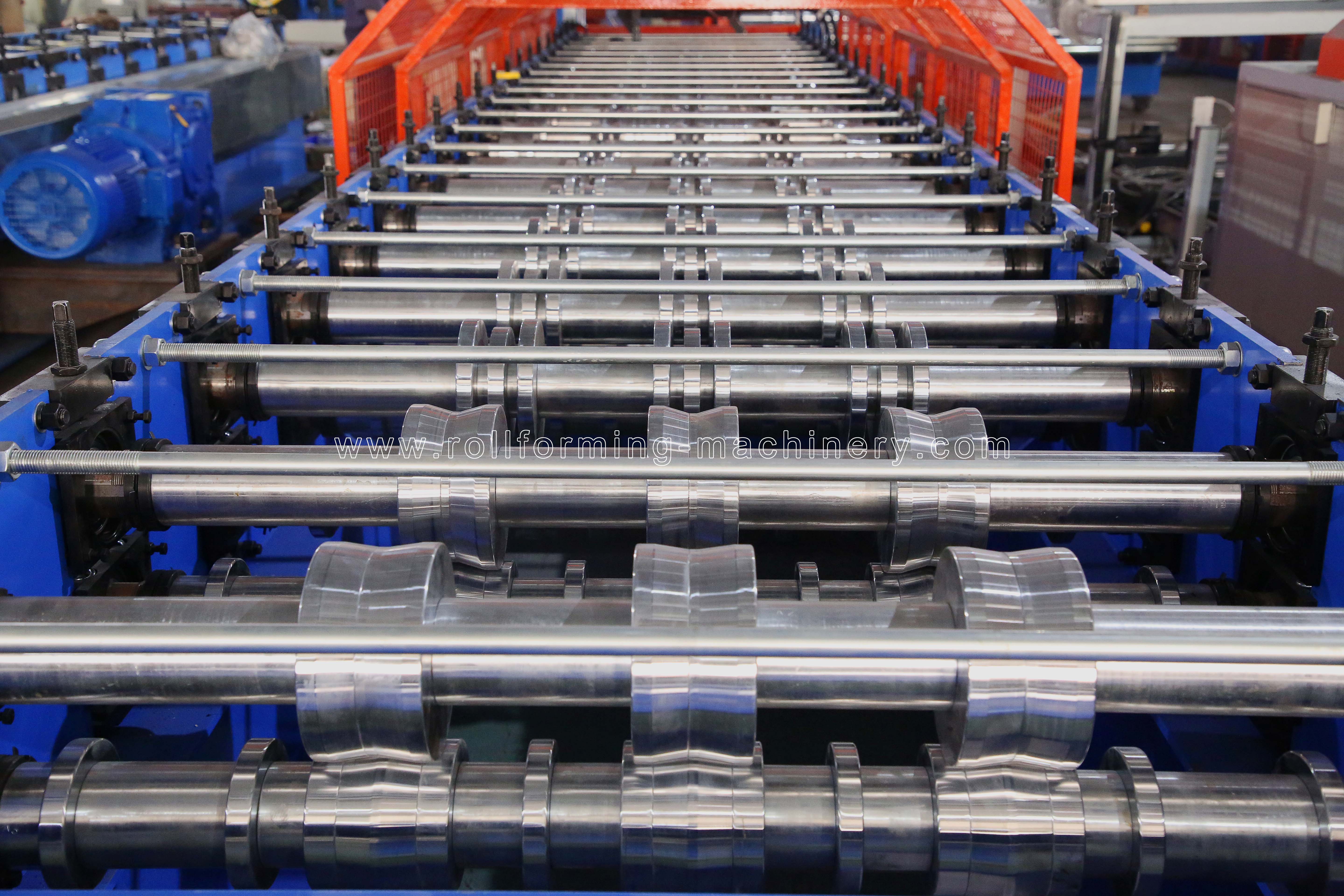

مطحنة تشكيل لفة الرئيسية

يتميز بـ 10 خطوات لمحطات التشكيل باستخدام بكرات Cr12 لتشكيل التشكيل الدقيق.

الانتهاء من تشكيل لفة ومخرج الملف الشخصي

توفر مشابك أنابيب ذات شكل مثالي ومقطعة بشكل نظيف وجاهزة للتجميع.

التغليف والشحن

طريقة التعبئة: الجسم الرئيسي للآلة مكشوف ومغطى بغشاء بلاستيكي (للحماية من الغبار والتآكل)، ويتم تحميله في حاوية وتثبيته بثبات في حاوية مناسبة بحبل وقفل فولاذي، ومناسب للنقل لمسافات طويلة.

نحن نلتزم بشكل صارم بمعايير الشحن الدولية لضمان وصول المعدات إلى منشأتك في حالة جيدة. تمنع طرق التثبيت القوية أي تغيير أو تلف ميكانيكي أثناء الشحن البحري، مما يقلل من مخاطر التأخير أو المشكلات التشغيلية عند الوصول.

20 19081210260 1_56964

منتجات المنتجات المنتجة

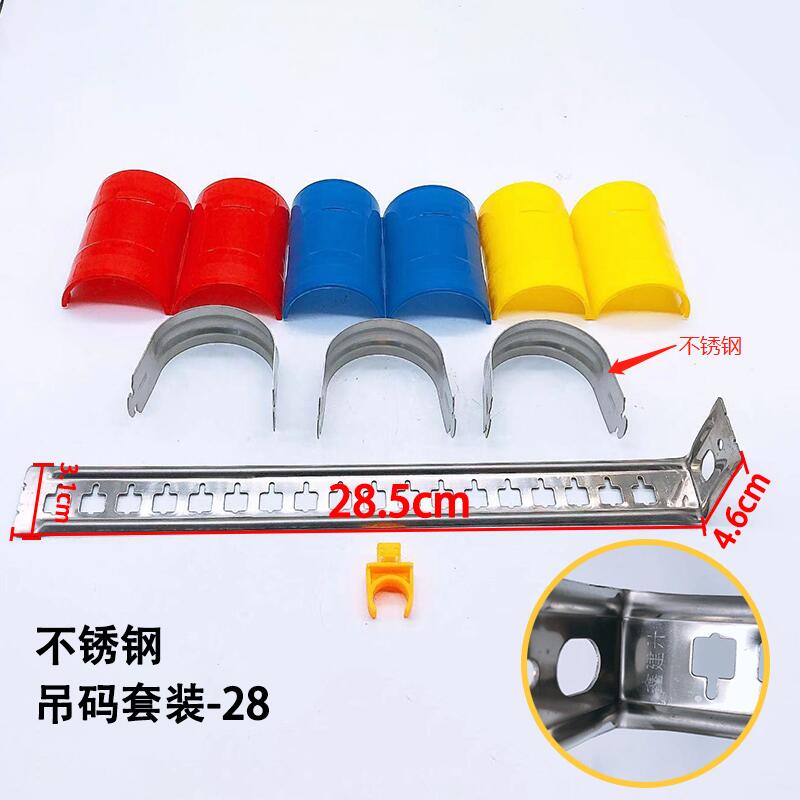

تتميز مشابك وشماعات الأنابيب التي تنتجها هذه الآلة بأبعاد دقيقة وحواف ناعمة وقدرة تحمل استثنائية. تتناسب هذه المكونات القياسية بشكل مثالي مع المتطلبات الصارمة لتركيبات تكييف الهواء المركزية، مما يوفر دعمًا آمنًا ودائمًا لأنظمة مجاري الهواء والأنابيب.

800x600 016A5416

تفاصيل المنتج

حالة التطبيق

معدات إنتاج مشبك أنابيب مكيف الهواء المركزي تفاصيل شماعات مشبك الأنابيب النهائية

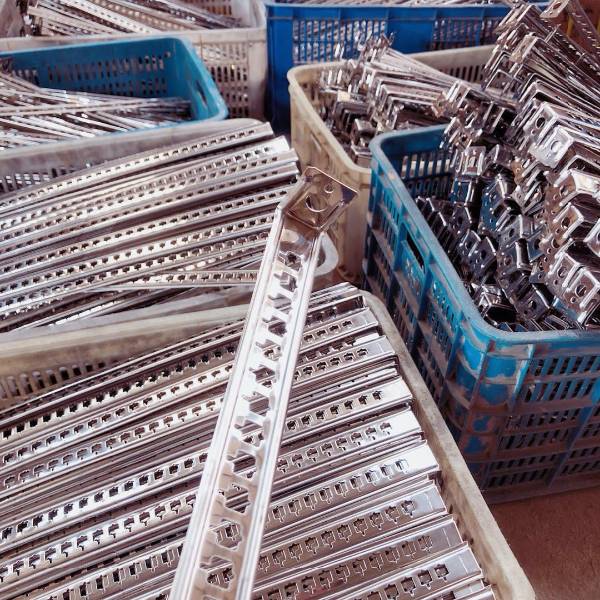

المنتجات النهائية عالية الدقة التي تنتجها المعدات

إن شماعات مشابك الأنابيب التي تم تصنيعها عن طريق معدات إنتاج شماعات أنابيب مكيف الهواء المركزي لدينا تثبت سلامة هيكلية استثنائية، وأبعاد دقيقة، وقدرة تحمل ممتازة. تم تصميم هذه المنتجات النهائية الموحدة خصيصًا لتلبية المتطلبات الصارمة لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، مما يضمن تعليقًا آمنًا وتثبيتًا موثوقًا ومتانة طويلة الأمد لمختلف تركيبات مجاري الهواء والأنابيب. من خلال إنتاج مشابك موحدة وعالية الجودة، تساعد المعدات بشكل مباشر المشاريع الهندسية على تقليل مخاطر التثبيت في الموقع، وتقليل الاهتزاز الهيكلي، وتحسين كفاءة البناء الإجمالية.

حالة تعليق الأنابيب الثقيلة

توفير دعم موثوق لأنابيب التكييف المركزي الثقيلة. تعمل المشابك عالية القوة على تقليل اهتزاز النظام بشكل فعال وتضمن الاستقرار على المدى الطويل في تطبيقات المباني التجارية والصناعية.

حالة تثبيت مجاري الهواء HVAC

التكامل السلس في تخطيطات السقف المعقدة. تعمل المشابك المصنعة بدقة على تسهيل المحاذاة والتركيب الفعال في الموقع، مما يقلل بشكل كبير من وقت العمل مع تلبية معايير السلامة الهندسية الصارمة.
