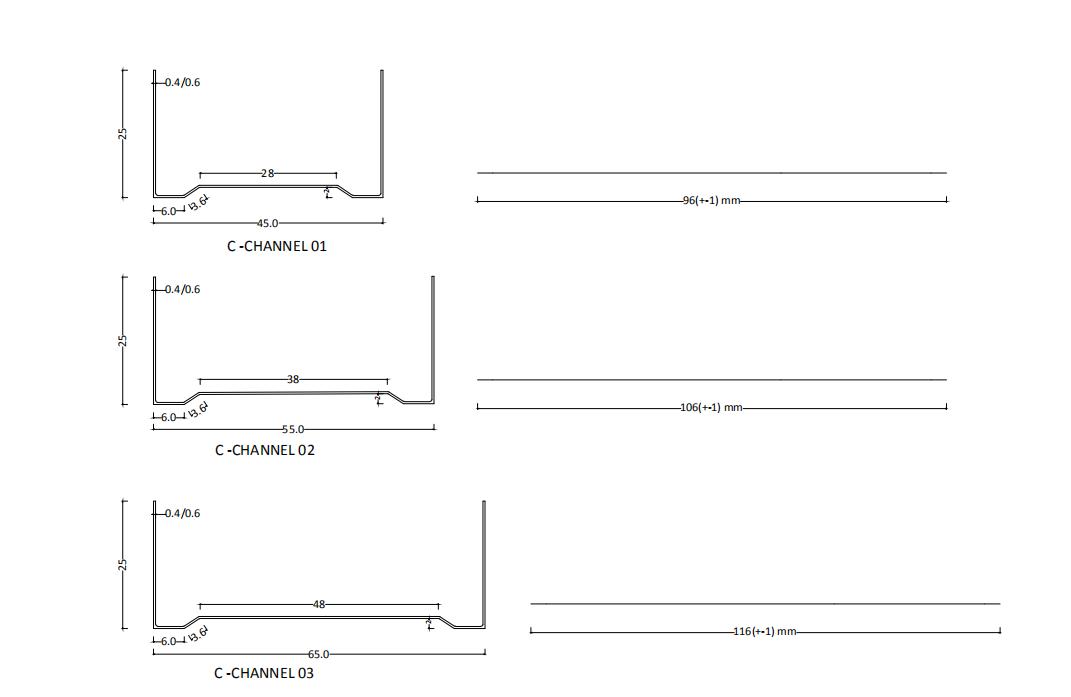

آلة تشكيل القناة عالية السرعة U (45-65 م/دقيقة) YX25-45/55/65

حساب تعريفي

تمثل آلة تشكيل قناة U عالية السرعة قمة في تشكيل المعادن الصناعية، وهي مصممة لتقديم إنتاج آلي مستمر بسرعة مذهلة تتراوح من 45 إلى 65 مترًا في الدقيقة. تم تصميم هذا النظام لمعالجة مجموعة واسعة من المواد، وهو يتعامل بسهولة مع الملفات المجلفنة، والفولاذ المدرفل على البارد، والفولاذ المقاوم للصدأ، وسبائك الألومنيوم، والحديد المجلفن المطلي مسبقًا (PPGI/PPGL). سواء كنت تعمل بمواد قياسية بسماكة 0.4-0.6 مم أو تحتاج إلى تعديلات لتلبية متطلبات هيكلية محددة، فإن الماكينة تحافظ على تفاوت الشكل الصلب بمقدار ±0.5 مم. تعمل قاعدة الأنبوب المستطيلة الصلبة H450 على التخلص من الاهتزازات التشغيلية، مما يضمن ظهور كل قناة U بأبعاد دقيقة وحواف مستقيمة تمامًا. من خلال دمج نظام التحكم PLC المتقدم، يمكن للمشغلين برمجة دفعات الإنتاج بسهولة، مما يقلل من الإشراف اليدوي ويقلل بشكل كبير من هدر المواد. تعمل هذه المعدات كأصل موثوق به لتوسيع نطاق قدرات التصنيع، وتوفير مخرجات متسقة لمشاريع البناء والمشاريع الإنشائية الصعبة. تعكس الاستجابة اللمسية للوحة التحكم وآلية التغذية السلسة الهندسة الدقيقة وراء مطحنة التشكيل هذه.

تدفق العمل

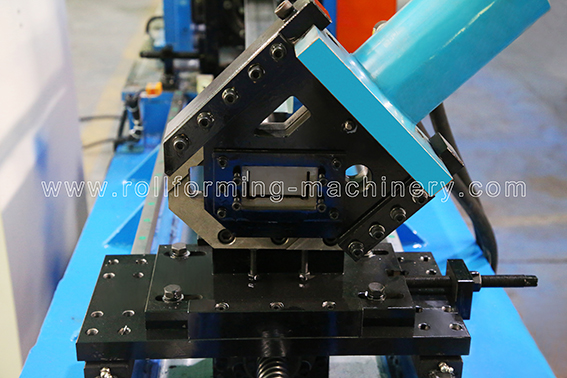

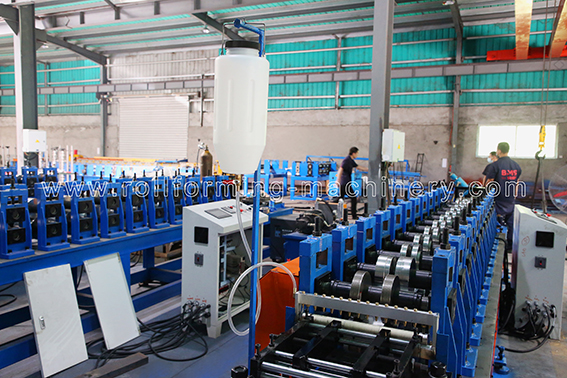

إن فهم التسلسل التشغيلي لمعدات تشكيل اللف هذه يسلط الضوء على كفاءتها ودقتها الآلية. تبدأ العملية بآلة التفكيك اليدوية (سعة 3T-300)، والتي تقوم بتغذية الملف المجلفن الخام في جهاز التوجيه. وهذا يضمن أن الشريط المعدني يدخل إلى قسم التشكيل بمحاذاة مثالية، مما يمنع تشويه الحافة. عندما تمر المادة عبر محطات التشكيل المكونة من 12 خطوة، تقوم بكرات Cr12 شديدة التحمل بتشكيل المعدن المسطح تدريجيًا إلى ملف تعريف قناة U الدقيق. يوفر المحرك الرئيسي بقدرة 5.5 كيلووات عزم دوران ثابت، مما يحافظ على سرعة المنتج البالغة 40 مترًا/الدقيقة دون توقف. بمجرد تشكيلها، يصل التشكيل المستمر إلى جهاز القطع اللاحق الهيدروليكي بدون توقف. مدعومًا بمحرك مضخة زيت مخصص بقدرة 4 كيلو وات، تقوم القاطعة بالتقطيع عبر المعدن بتأثير نظيف وقوي، دون ترك أي نتوءات أو حواف مشوهة. تتم مزامنة التسلسل بأكمله بواسطة نظام التحكم PLC المركزي، والذي يتتبع تفاوتات الطول إلى ±1 مم لكل 6 أمتار، وفي النهاية يتم تسليم القطع النهائية إلى رف الخروج. يمكنك ملاحظة الانتقال الخالي من العيوب من الطبقة المسطحة إلى المكون الهيكلي المتناسب تمامًا في ثوانٍ معدودة.

عرض مكونات الماكينة

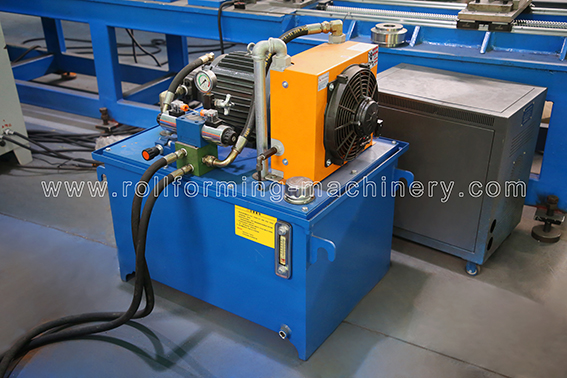

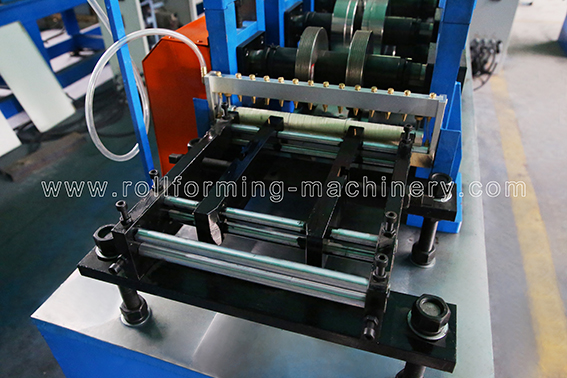

يعتمد طول عمر وموثوقية أي معدات تشكيل صناعية على جودة مكوناتها الأساسية. تم تصميم آلة تشكيل قناة U عالية السرعة الخاصة بنا مع الاهتمام الشديد بالتفاصيل وقوة المواد. تم تصميم جهاز التغذية باستخدام بكرات توجيه صلبة تمسك بالملف الوارد بلطف ولكن بثبات، مما يمنع حدوث خدوش سطحية على المواد الحساسة مثل PPGI. في قلب النظام، تم تصنيع بكرات التشكيل المكونة من 12 خطوة من الفولاذ القالب Cr12 المتميز. تخضع هذه الأسطوانات لتصنيع دقيق باستخدام الحاسب الآلي ومعالجة حرارية متخصصة، مما يحقق صلابة هائلة تبلغ HRC58-62. عندما تمرر يدك على البكرات، فإن اللمسة النهائية فائقة النعومة التي تشبه المرآة تكون واضحة - وهو عامل حاسم في تقليل الاحتكاك وضمان بقاء الطلاء المجلفن سليمًا أثناء التشكيل عالي السرعة. المحطة الهيدروليكية، مدفوعة بآلية سلسلة ZIQIANG الموثوقة والمثبتة بمسامير لولبية من الدرجة 8.8، توفر ضغطًا هائلاً ومستقرًا. يمكنك سماع الطنين الثابت والإيقاعي للمحرك الهيدروليكي بقدرة 4 كيلو وات أثناء قيامه بتشغيل آلة القطع اللاحقة، وتنفيذ عمليات قطع حادة وفورية تحافظ على تحرك خط الإنتاج دون توقف واحد.

منتجات المنتجات المنتجة

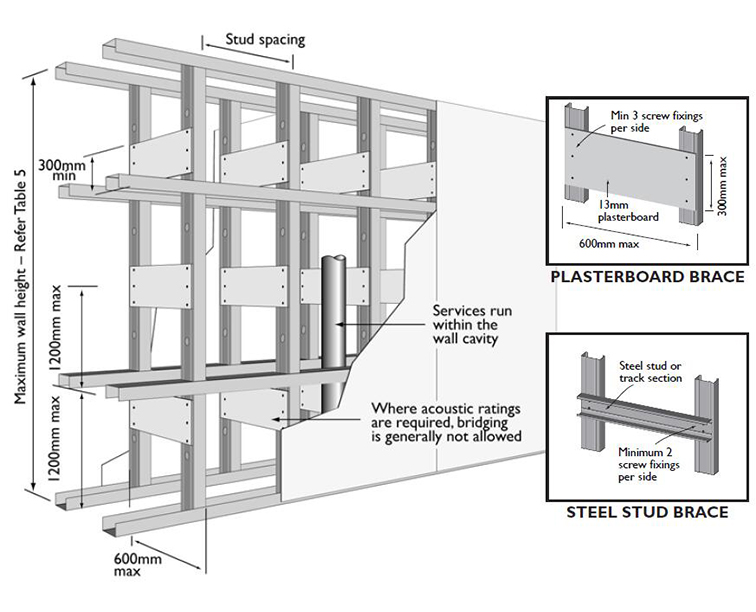

تعتبر قنوات U التي تنتجها مطحنة التشكيل المتقدمة هذه مكونات أساسية عبر العديد من القطاعات الهيكلية والمعمارية. بفضل التفاوت الدقيق لحجم الإصدار الذي يبلغ ±0.5 مم، تظهر المقاطع النهائية تناسقًا مثاليًا وسلامة هيكلية. يتم استخدام هذه المكونات على نطاق واسع في بناء هياكل المباني الثقيلة، وعوارض السقف المعلق، وإطارات الأبواب أو النوافذ الصلبة. بالإضافة إلى البناء التجاري القياسي، فإن قوة الإنتاج العالية (التي تصل إلى 550 ميجاباسكال) للمواد المعالجة تجعل قنوات U هذه مثالية للتطبيقات المطلوبة مثل حوامل الكابلات في المنشآت الصناعية، وأقواس تركيب الألواح الشمسية، وهياكل الدفيئة المرنة. تضمن الحواف النظيفة الخالية من النتوءات التعامل الآمن لفرق التجميع والتشابك السلس أثناء التثبيت، مما يؤدي إلى تسريع الجداول الزمنية للمشروع بشكل كبير وتحسين الاستقرار الهيكلي العام. تؤكد اللمسة المعدنية الباردة للقنوات النهائية على خصائصها الهيكلية الكثيفة والصلبة، وهي جاهزة للنشر الفوري.

التخصيص الشامل والدعم الفني

نحن ندرك أن المواصفات القياسية قد لا تلبي كل متطلبات المشروع الفريدة. يقدم فريقنا الهندسي المخصص إمكانات تخصيص واسعة النطاق، مما يسمح بإجراء تعديلات على أبعاد قناة U غير القياسية، وأشكال الملفات الشخصية المتخصصة، وميزات التثقيب أو النقش المضمنة. بدءًا من مرحلة التصميم الأولي وحتى الاختبار النهائي — حيث نطلب حجم مادة التغذية قبل أسبوعين لضمان الدقة المطلقة — نضمن توافق المعدات تمامًا مع أهداف الإنتاج الخاصة بك. علاوة على ذلك، نحن نقدم خدمة ما بعد البيع العالمية الشاملة. يتضمن ذلك إرشادات التثبيت في الموقع، والتدريب المتعمق للمشغل، والدعم الفني مدى الحياة لضمان بقاء خط الإنتاج الخاص بك في المستوى الأمثل وتقليل وقت التوقف عن العمل.

الأسئلة المتداولة

• ما هي المواد التي يمكن لهذه الآلة معالجتها؟ إنه متعدد الاستخدامات للغاية، قادر على تشكيل الملفات المجلفنة، الفولاذ المدلفن على البارد، الفولاذ المقاوم للصدأ، وPPGI/PPGL بسماكة تتراوح من 0.4 مم إلى 0.6 مم.
• كيف يفيد نظام القطع المستمر الإنتاج؟ جهاز القطع اللاحق الهيدروليكي يعمل بدون إيقاف عملية التشكيل، ويحافظ على سرعة مستمرة تبلغ 40m/min، مما يعزز بشكل كبير حجم الإنتاج اليومي.
• ما هو العمر المتوقع لبكرات التشكيل؟ مصنوعة من فولاذ Cr12 الممتاز وتمت معالجتها بصلابة HRC58-62، وتتميز الأسطوانات بمقاومة عالية للتآكل، مما يضمن سنوات من الإنتاج المستمر بكميات كبيرة مع الحد الأدنى من الصيانة.
