BMS
تخصيصof

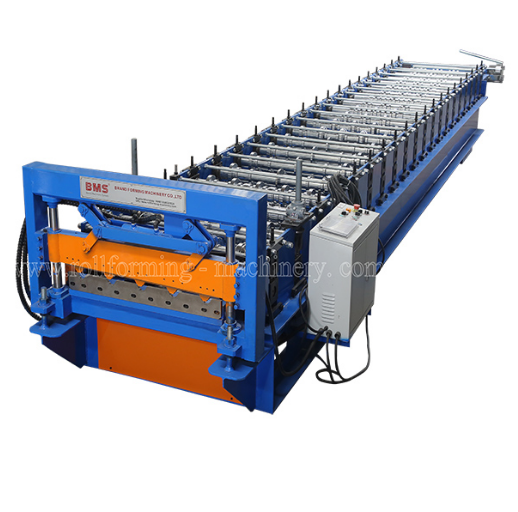

لوحة تسقيف لفة تشكيل آلة

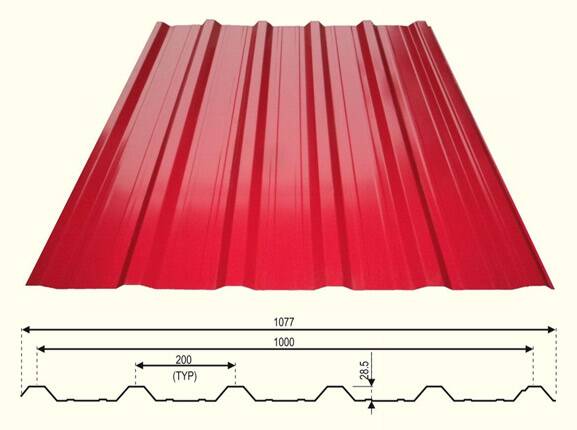

رسم الملف الشخصي

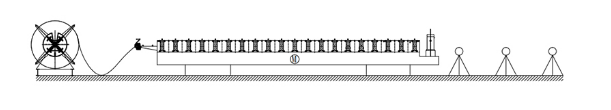

مخطط تدفق
Decoiler → الدليلقبل قطعثالثا →يرشد تغذية→لفة تشكيلنظام → القاطع الهيدروليكي بعد → خروج الرف
مادة
سمك المواد:0.4-0.6.MM العرض الفعال:1000مم
المواد المطبقة: الصلب المجلفن prepainted (PPGI)، PPGL، ACGLمع قوة العائد750Mpa.
التسامح العرض الفعال: ± 5mm التسامح تباعد الموجة: ± 1mm
التسامح مع ارتفاع الموجة: ± 1mm التسامح
مكونات الجهاز
رقم. | العنصر | عدد | ملاحظة |
1 | المثقف | 1 مجموعة | 7طنهيدروليكيالمثقف |
2 | قبل قطع الجهاز | 1 مجموعة | كتيب |
3 | توجيه التغذية | 1 مجموعة | |
4 | آلة تشكيل لفة | 1 مجموعة | |
5 | بعد قطع جهاز | 1 مجموعة | |
6 | خروج الرف | 3 مجموعات | من السهل ضبطها |
7 | النظام الهيدروليكي | 1 مجموعة | |
8 | نظام التحكم PLC. | 1 مجموعة |

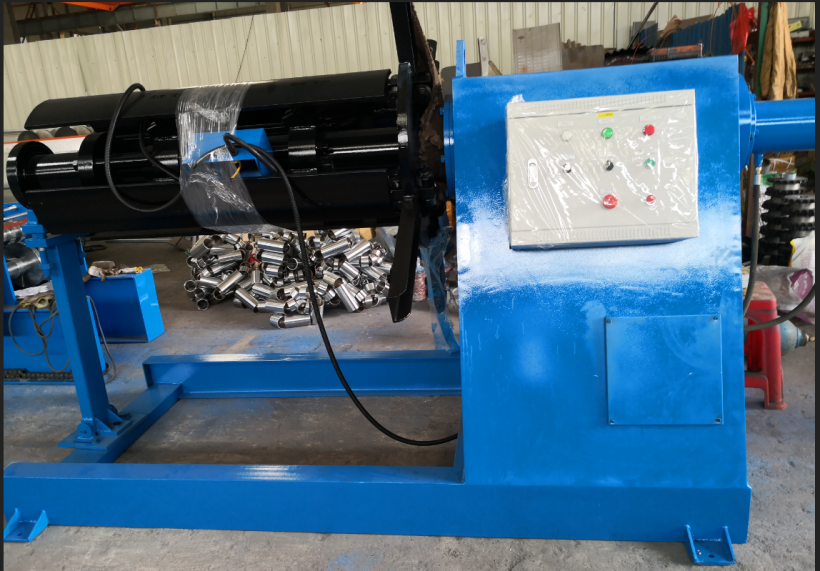

1)7T الهيدروليكيةDecoiler: مجموعة واحدة
2)مطحنة المتداول الباردة:
★ دليل تغذية الجهاز
★ دليل ما قبل القاطع

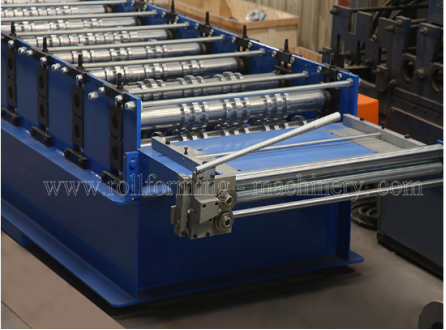

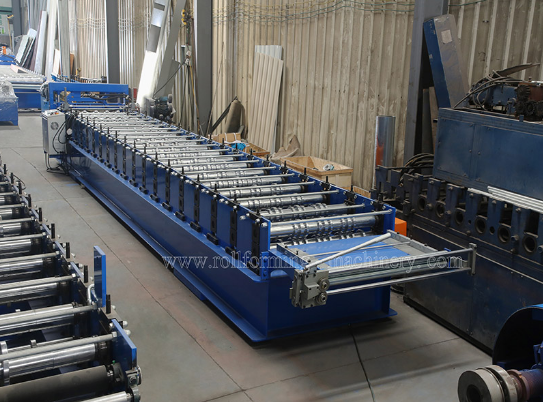

★ نظام تشكيل لفة
يتكون نظام تشكيل لفة من إطار آلة، أجزاء نقل وتشكيل مجموعة الأسطوانة الخ
1)إطار الجسم المصنوع منH450.اكتب الصلب عن طريق اللحام، سمك مجلس الإدارة الجانبي:18mm.
2) الأسطوانة تعتمد 45 #، بعد تزوير، الدقةالتصنيع باستخدام الحاسب الآلي،حرارةعلاج او معاملةوبعد جزء من الأسطوانة مزودة بالمحامل.
3) محور الأسطوانة يعتمد 45 # الصلب بعدالتبريد والمعالجةمغلفة بسمك 0.04 مم (لحياة أطول ومكافحة الصدأ)，
4) يتم تدوير مجموعة الأسطوانة السفلى عن طريق السلسلة والمحرك، وأجزاء من البكرات العلوية والسفلية مدفوعة بالعتاد.
5) ضبط فجوة الأسطوانة العلوية والسفلية عن طريق المسمار اليدوي، من أجل التكيف مع اللوحة بسماكة مختلفة
6) سلسلة:Ziqiang (By China Top 1 Donghua Group)
7)قطر رمح:φ80 / 95MM.، الدقة تشكيله
8) جميع البراغي المسمار معالصف 8.8 (مصانع رخيصة تستخدم درجة منخفضة 4.8)لضمان إصلاح هيكل الماكينة بإحكام وعمر طويل أثناء تشغيل الجهاز لفترة طويلة.
9) قيادة السيارات، ناقل حركة سلسلة والعتاد،20 خطواتلتشكيل
10) محرك سيرفو7.5kw.، التحكم في سرعة التردد تشكيل سرعة تقريبا.20-25 متر / دقيقة

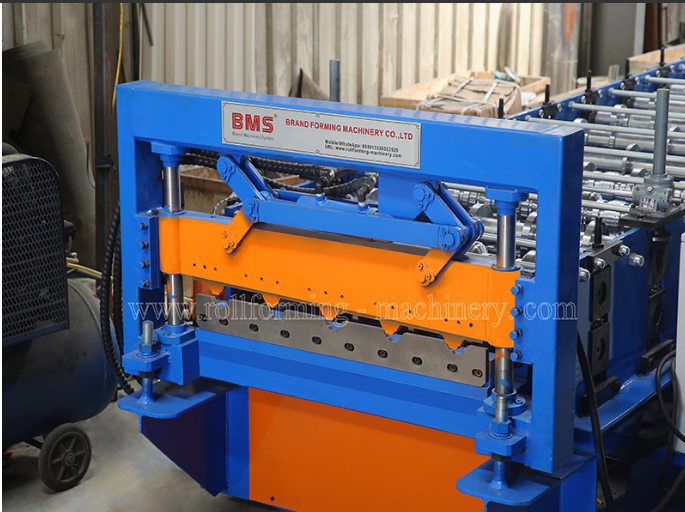

★ نظام ما بعد القطع الهيدروليكي
1)المحرك الهيدروليكي:4kw، نطاق الضغط الهيدروليكي:0-16mpa.,وقت القطع: 2S
2)قطع بعد لفة تشكيل، توقف لقطع، لا تدوين؛ تتبنى مواد القطعالعفن الصلب CR12MOV (=SKD11. الصلبمع ما لا يقل عن مليون مرة من قطع الحياة)
3) يتم توفير طاقة القطع من قبل محطة هيدروليكية المحرك الرئيسية.

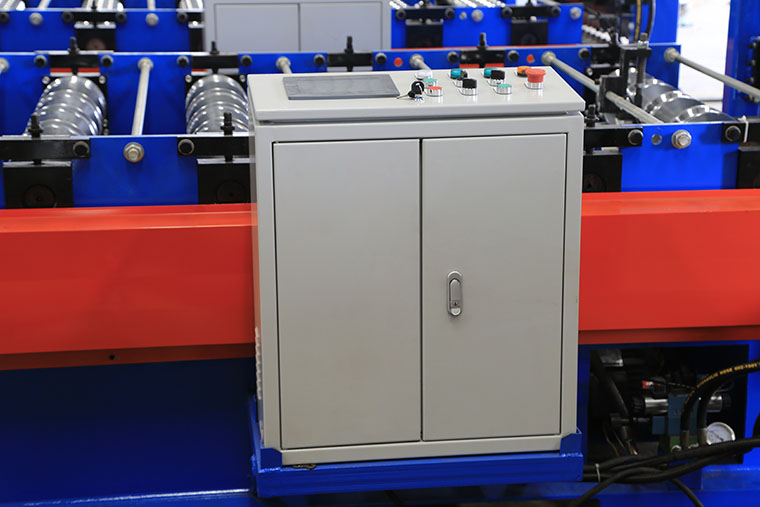

★ نظام التحكم PLC
1) استخدام تكنولوجيا التحكم PLC، وتكنولوجيا تنظيم سرعة التردد المتغير، لتحقيق الإنتاج التلقائي للجهاز بأكمله.
2) يوفر النظام واجهة صديقة للرجل، يمكن ضبط الدفعة، طول قطعة العمل، الكمية، إلخ.
3) وضع التشغيل:لمس شاشة إدخال + زر.
4) عدد التشفير، مع عد الأرقام وعد وظيفة عد.
★ خروج الرف
ثلاث وحدات،غير مدعومة، لسهولة الحركة.

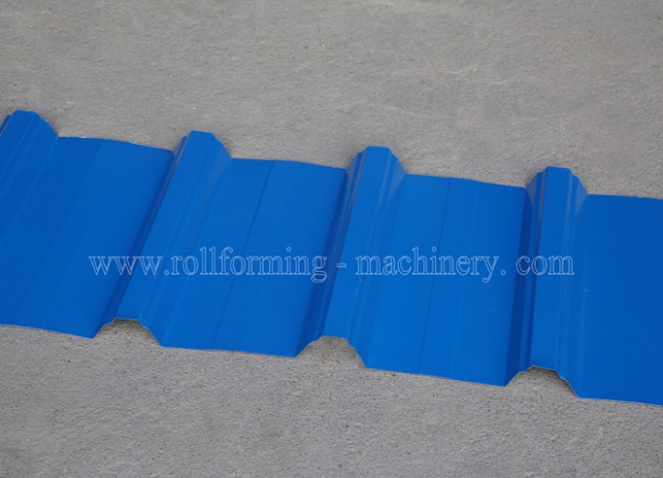

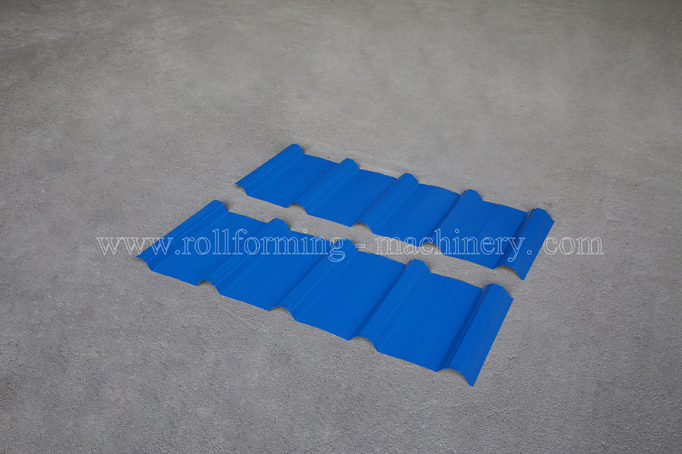

★عرض المنتج
