BMS

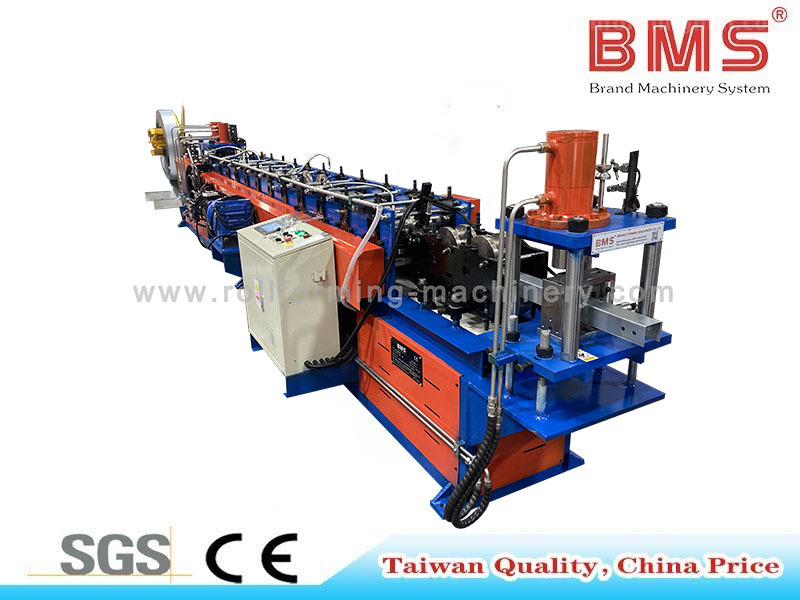

آلة تشكيل إطار U من الفولاذ المقاوم للصدأ
I. ميزات الآلة
1. مصممة لمصنعي إطارات الخلايا الكهروضوئية العائمة (Fpv) لجعل إنتاجهم سهلاً وفعالاً قدر الإمكان. يتم التحكم في الماكينة بواسطة الكمبيوتر ومعالجتها بالكامل مع ثقوب مثقوبة، وجاهزة للتجميع. 2. يتم إخماد الأسطوانات الحاملة للقوة بعد التصنيع الدقيق باستخدام قالب فولاذي Cr12Mov (= فولاذ D2) لفترة طويلة الحياة العملية أكثر من 10 سنوات. 3. يعتمد المحرك الرئيسي محركًا مؤازرًا، والذي يتميز بمزايا دقة الحركة العالية، والسرعة العالية، ومقاومة التحميل الزائد القوية، وتوليد الحرارة المنخفضة، واستهلاك الطاقة المنخفض، والضوضاء المنخفضة، وبالتالي تحسين سرعة إنتاج الماكينة بأكملها ودقة الملامح النهائية. 4. يمكن لآلة واحدة أن تتشكل من الفولاذ المقاوم للصدأ والفولاذ المجلفن (GI / PPGI / PPGL) ، وتلبية مختلف متطلبات المواد للمشروع. |
ثانيا. وصف الآلة
| مادة | مواد قابلة للتطبيق | الفولاذ المقاوم للصدأ والفولاذ المجلفن (GI/PPGI/PPGL) |
| سمك المواد | 1.6 ملم | |
| مع قوة العائد | 450-550 ميجا باسكال | |
| آلة | الإطار الأساسي | فولاذ من النوع H200 |
| المواد الأسطوانة | قالب فولاذي Cr12(=فولاذ D3) | |
| محطة الأسطوانة | 12 خطوة | |
| قطر رمح | ф60mm | |
| سرعة العمل | حوالي 18-20 م/دقيقة | |
| قاطع | قطع التسامح | ≤ ± 1mm |
| مادة | CR12MOV ( = SKD11 Steel ) | |
| قوة | المحرك الرئيسي | 7.5kw |
| ضخ محرك القاطع | 5.5kw | |
| الجهد االكهربى | 220/380/415/480V-60/50Hz/3PH-يجب تأكيد | |
| نظام التحكم PLC | العاكس: | Schneider Electric/Siemens/Delta (Taiwan Brand) |
| شاشة تعمل باللمس: | Schneider Electric/Siemens/Weinview (Taiwan Brand) | |
| تشفير | Omron (Japan Brand) أو Koyo (علامة تجارية اليابان) |
الثاني. عرض مكونات الماكينة

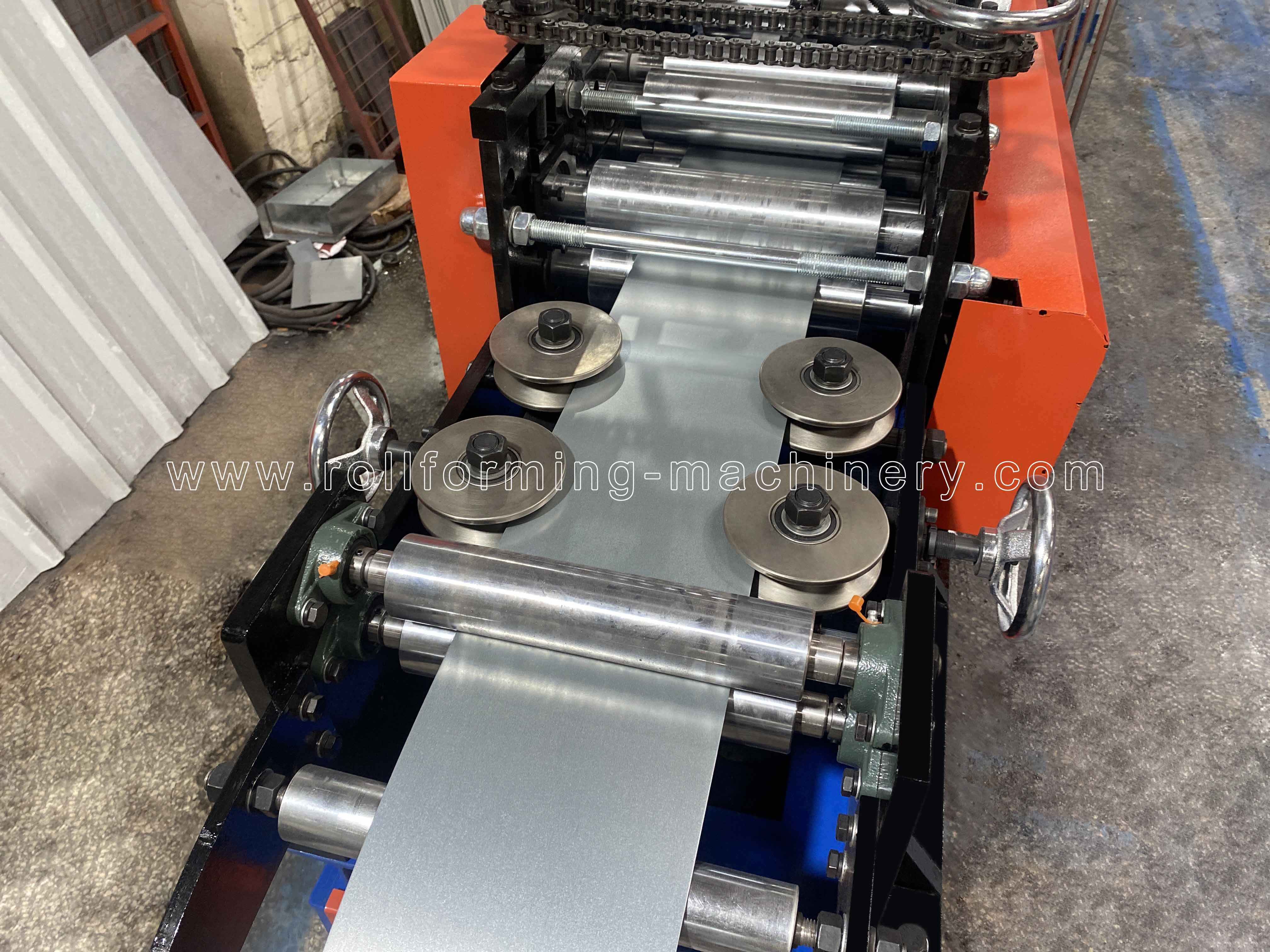

جهاز التغذية

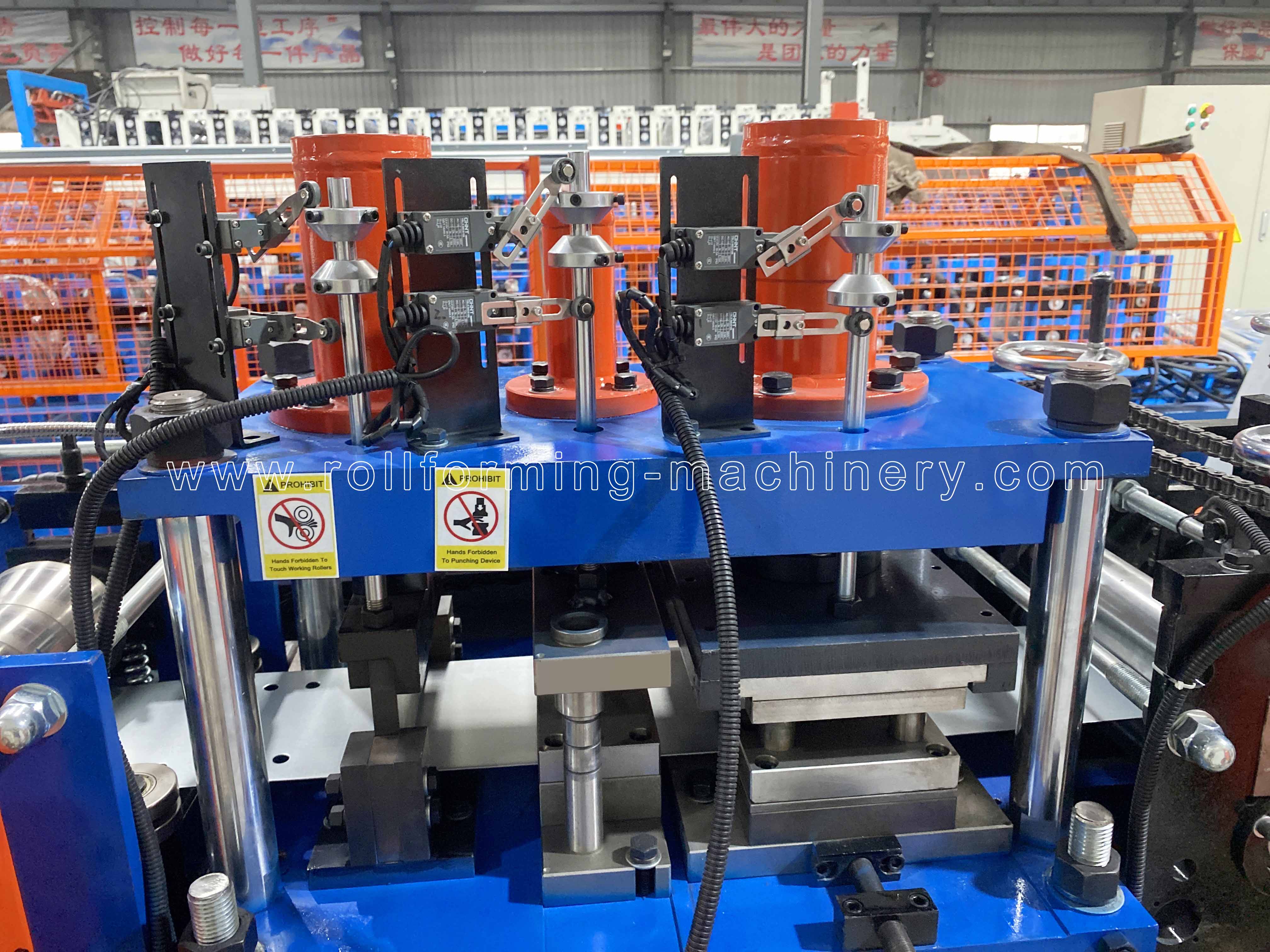

جهاز اللكم

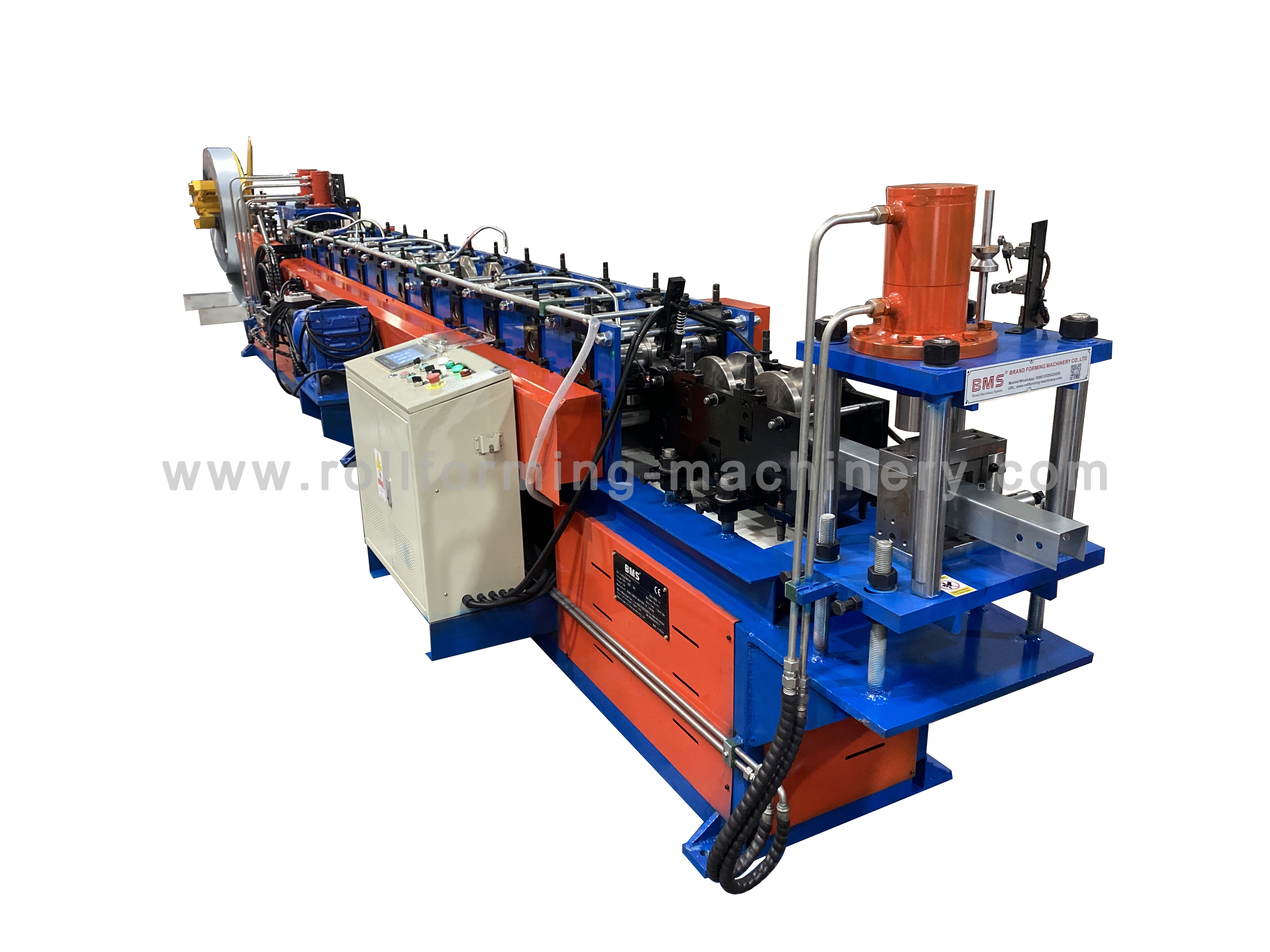

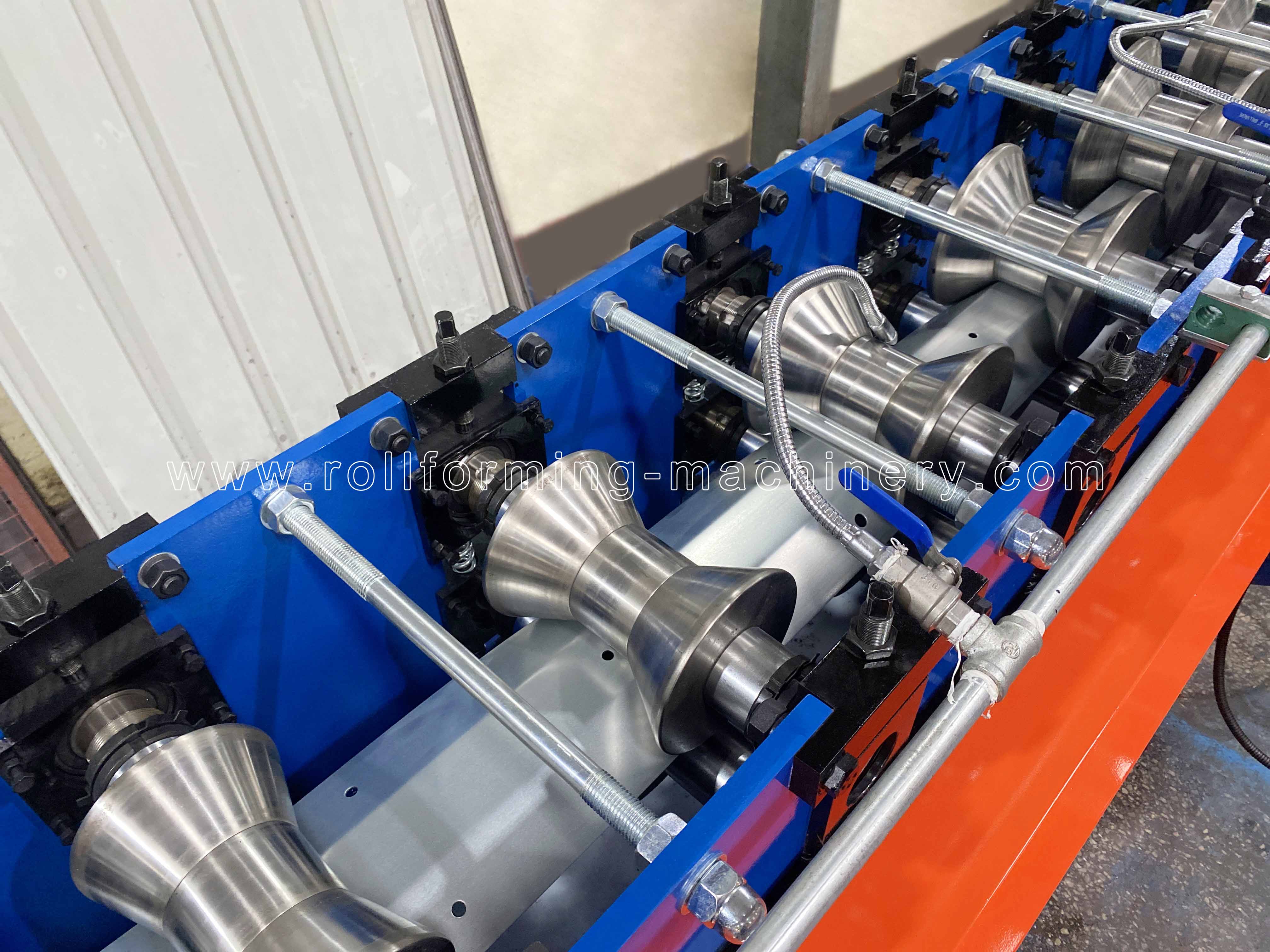

آلة تشكيل لفة الرئيسية

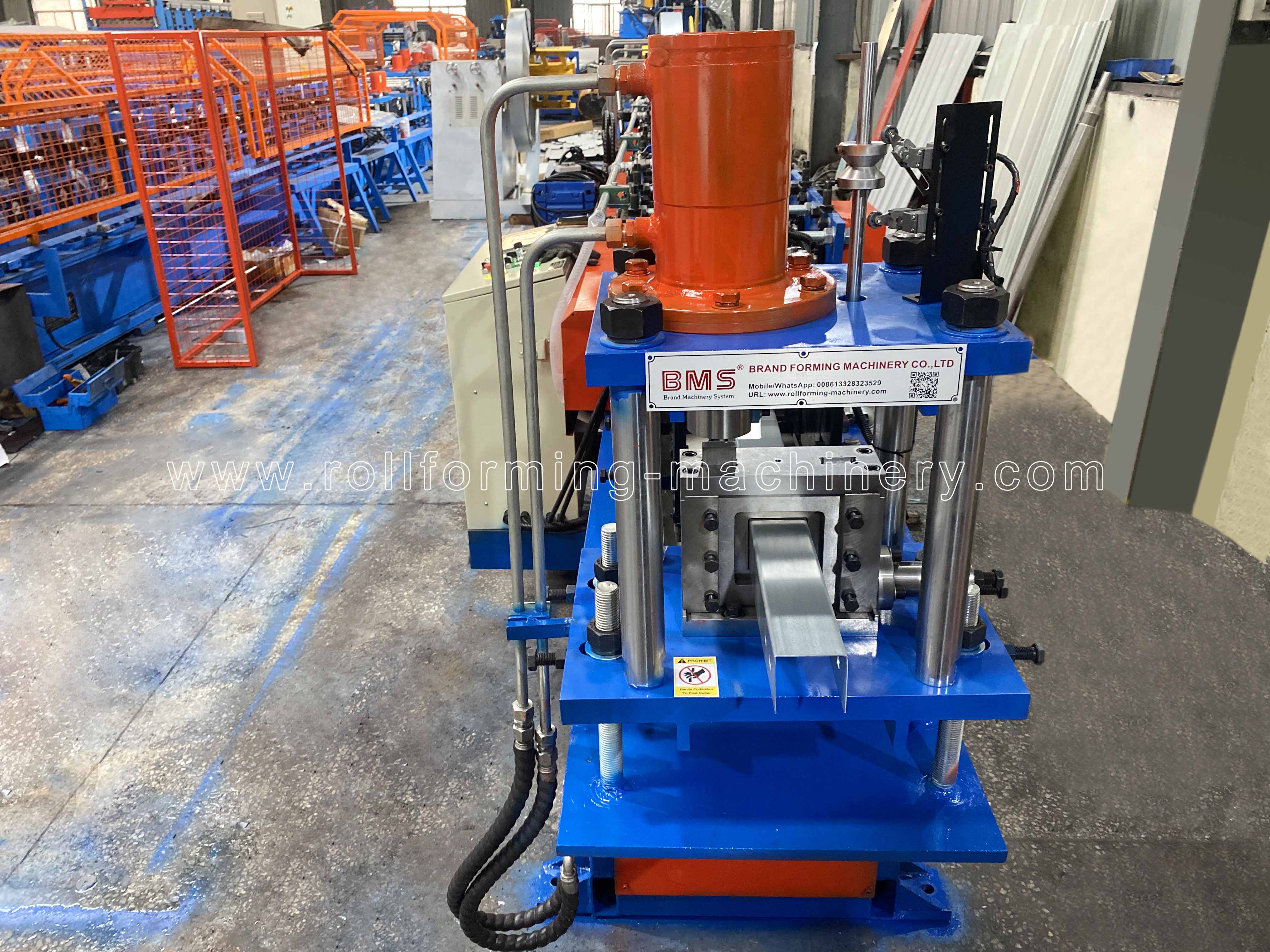

بعد القاطع

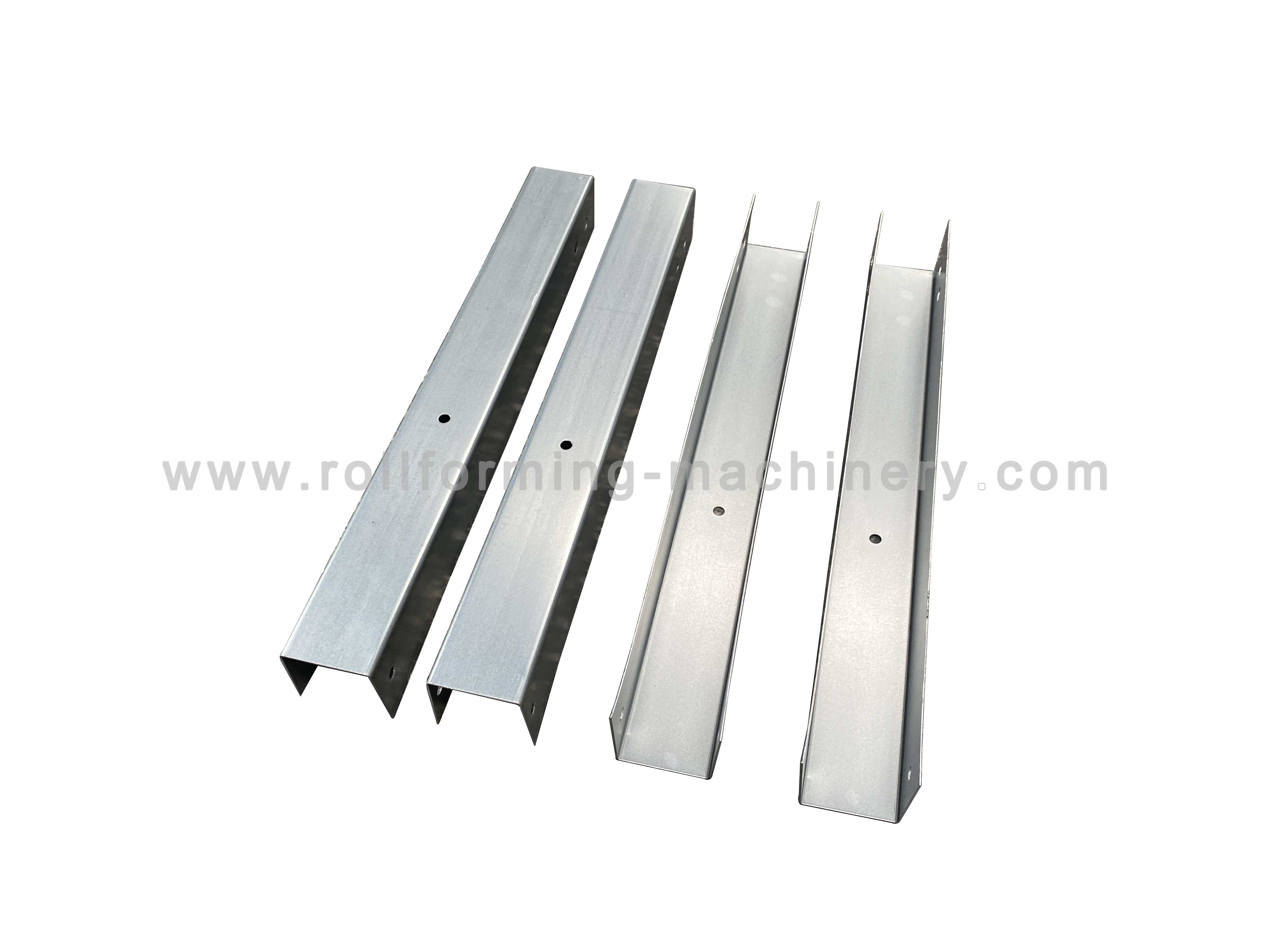

منتجات المنتجات المنتجة
