| الكمية: | |
|---|---|
C40-160
BMS
حساب تعريفي
| مادة | المواد القابلة للتطبيق | الفولاذ المجلفن (GI)، الفولاذ المدلفن على البارد (CRC) |
سمك المادة | 2.0-4.0 ملم | |
مع قوة الخضوع | Q235-550Mpa | |
| لفه | عرض التغذية | وفقا للرسم |
نطاق معرف الملف | 508 مم ± 30 مم | |
سعة | الأعلى.5 طن. | |
آلة | إطار قاعدة | هيكل أوروبي قائم بذاته |
مادة الأسطوانة | فولاذ Cr12، مصنوع بآلة دقيقة، مطلي بالكروم الصلب | |
محطة الأسطوانة | 22-خطوة للتشكيل | |
قطر رمح | ф95mm، معالجة عالية التردد | |
القاطع | صلابة | المعالجة الحرارية إلى درجة HRC58-62 |
قطع التسامح | ± ± 1 مم | |
| قوة | طريقة القيادة | ناقل الحركة / العجلة المسننة |
| المحرك الرئيسي | 30KW، التحكم في سرعة التردد | |
| محرك مضخة للقاطع | 22 كيلو واط | |
نظام التحكم PLC | العاكس | سيمنز / دلتا |
شاشة اللمس | سيمنز/وينفيو | |
التشفير | KOYO (العلامة التجارية اليابانية) أو OMRON (العلامة التجارية اليابانية) | |
السيطرة على الجهد | 24 فولت |
1. تصميم Talwan للخدمة الشاقة، وزن الماكينة بالكامل أكثر من 20 طن، انتقال علبة التروس (كفاءة نقل عالية ودقيقة نسبة النقل) ، عمر خدمة الماكينة أكثر من ضعف عمر الأجهزة الأخرى ماكينات هندية وصينية رخيصة الثمن.
2. آلة واحدة للملفات المتعددة: أي مدادة C ضمن نطاق الويب 40-160 مم، توفير الاستثمار والفضاء.
3. يتيح لك أن تقدم للعملاء خدمة C Purlin المخصصة على مدار 24 ساعة المتنوعة مقاييس المواد، وهذا يشمل عروض وشفة مختلفة تركيبات الارتفاع..
4. التحول الأوتوماتيكي بمحرك مؤازر لمدادات C المختلفة في غضون 1-5 دقائق، مما يوفر الوقت ويحسن كفاءة العمل.
5. نظام التثقيب ذو الثماني أسطوانات يمكنه تلبية ثقوب التثقيب المختلفة متطلبات صناعة الطاقة الشمسية.
6. هيكل فولاذي مصبوب أوروبي مع مقاومة للتشوه وقدرة تحمل عالية، مما يضمن دقة تشكيل الآلة.
7. نظام قطع عمود الطيران الدقيق الذي يتم التحكم فيه بواسطة المؤازرة (لكفاءة العمل العالية).
8. تم اعتماد أحدث نظام تحكم PLC لتوزيع مجموعتين من الطول طرق العد (عد طول الثقب المشع و عد طول عجلة التشفير) في نظام تحكم PLC واحد. يمكن تبديل طريقة عد الطول لحل المشكلة من عدم التوافق بسبب الطول الخاص للطلبات الفردية.
9. مجهزة بنظام تبريد مائي لتبريد الأسطوانة والملف الجانبي، وإطالة عمر خدمة الأسطوانة وضمان جودة الملفات النهائية.
آلة التفكيك الهيدروليكية ← جهاز التغذية والتسوية ← جهاز التثقيب الهيدروليكي والقطع المسبق → نظام تشكيل اللف → قطع ما بعد التحكم المؤازر → رف الخروج
اِصطِلاحِيّ المواصفاتنانوثانية

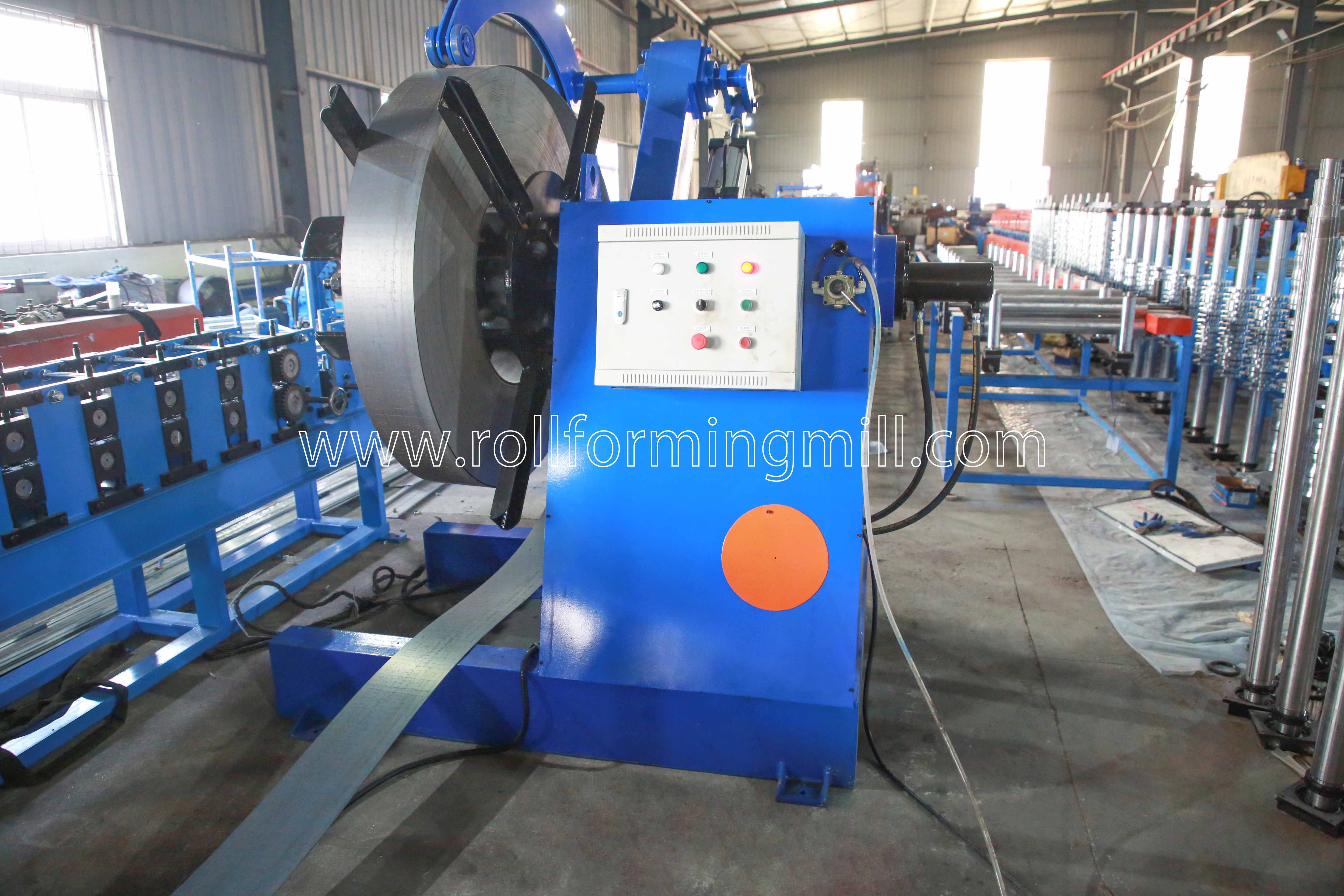

1) 5 طن آلة التفكيك الهيدروليكية: مجموعة واحدة
التحكم الهيدروليكي في انكماش وتوقف التجويف الداخلي للملف الفولاذي
الأعلى.عرض التغذية:600 ملم
نطاق معرف الملف:508±30 ملم،القطر الخارجي:1600 ملم
السعة القصوى:5 طن،محرك:3 كيلو واطالتحكم في سرعة التردد
محرك مضخة الزيت:2.2 كيلو واطمع ذراع الضغط
إضافة قوة التغذية التلقائية وجهاز التوقف الذاتي

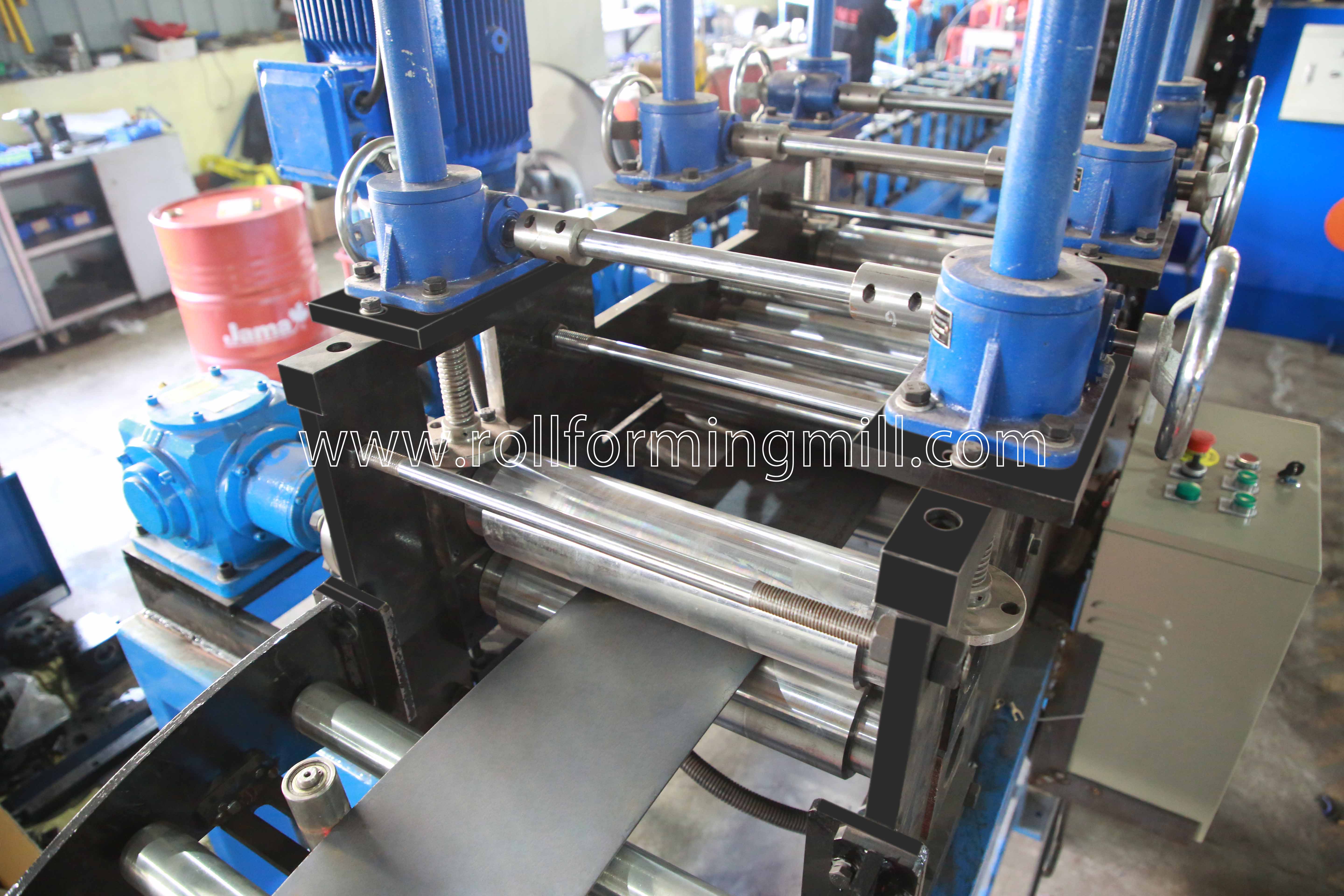

2) جهاز التغذية والتسوية
أعلى ثلاثة تحت أربعة تماما سبعة جهاز تسوية الأعمدة
مهاوي مصنوعة من فولاذ GCr15 (=فولاذ EN31)
المعالجة الحرارية، HRC 58-62. القطر=φ105mm
3) جهاز القطع والتثقيب الهيدروليكي
التثقيب المسبق والقطع المسبق، استخدم sآمي النظام الهيدروليكي
المحرك الهيدروليكي:22 كيلو واطنطاق الضغط الهيدروليكي: 0-16 ميجا باسكال
مادة أداة التثقيب والقطع: فولاذ القالب Cr12MoV(=SKD11 فُولاَذ
مع قطع الحياة مليون مرة)، المعالجة الحرارية إلى درجة HRC58-62
8 سلندر نظام تثقيب الثقب للثقب على الويب والشفة

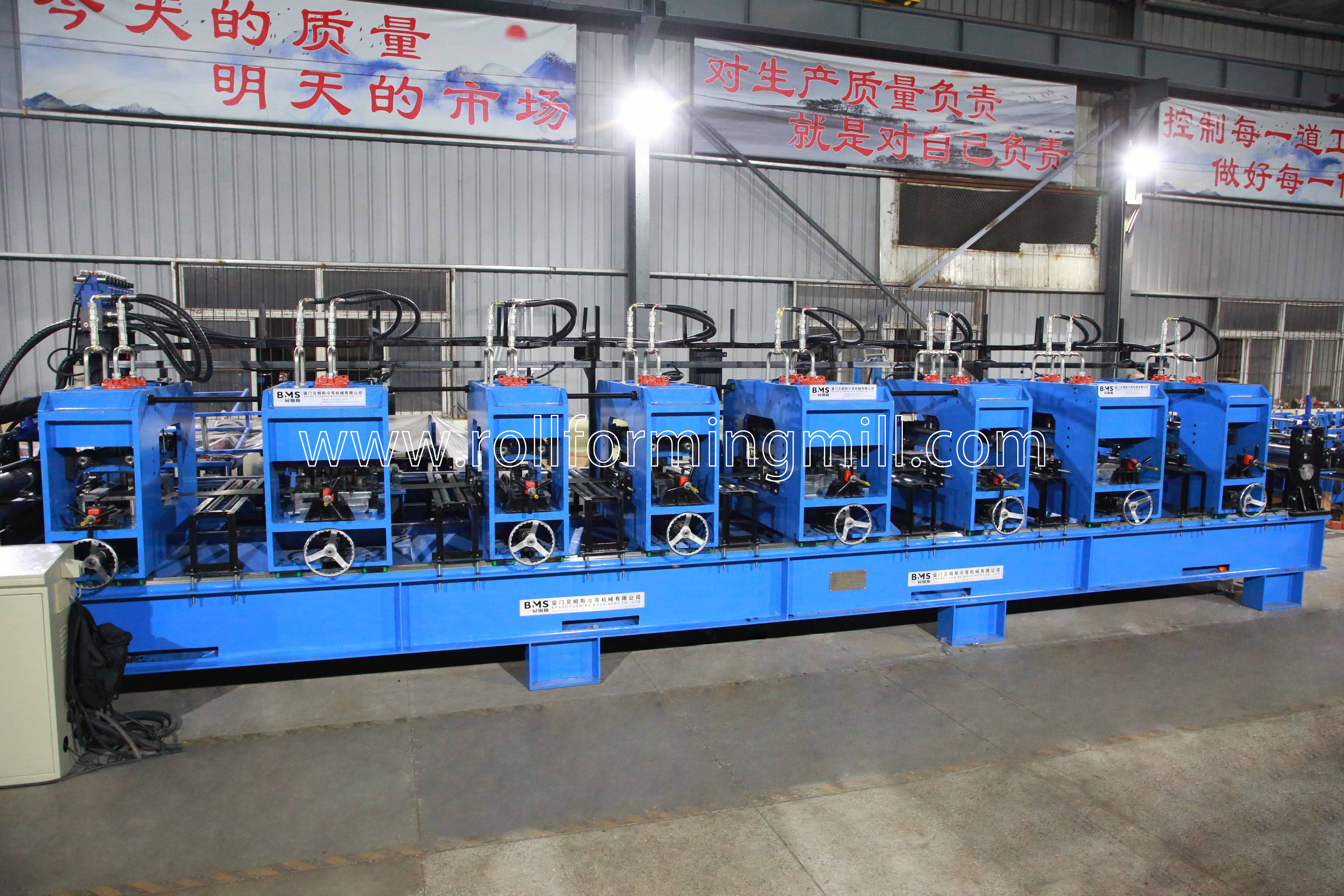

3) الجهاز الرئيسي
بكرات مصنعة من الصلب Cr12, مصنوعة بدقة، ومطلية بالكروم الصلب
الأعمدة مصنوعة من الفولاذ 45#، التبريد والتلطيف، الكروم الصلب
سرعة التشكيل الحقيقية:15-20 م/دقيقة (بما في ذلك التثقيب والقطع)

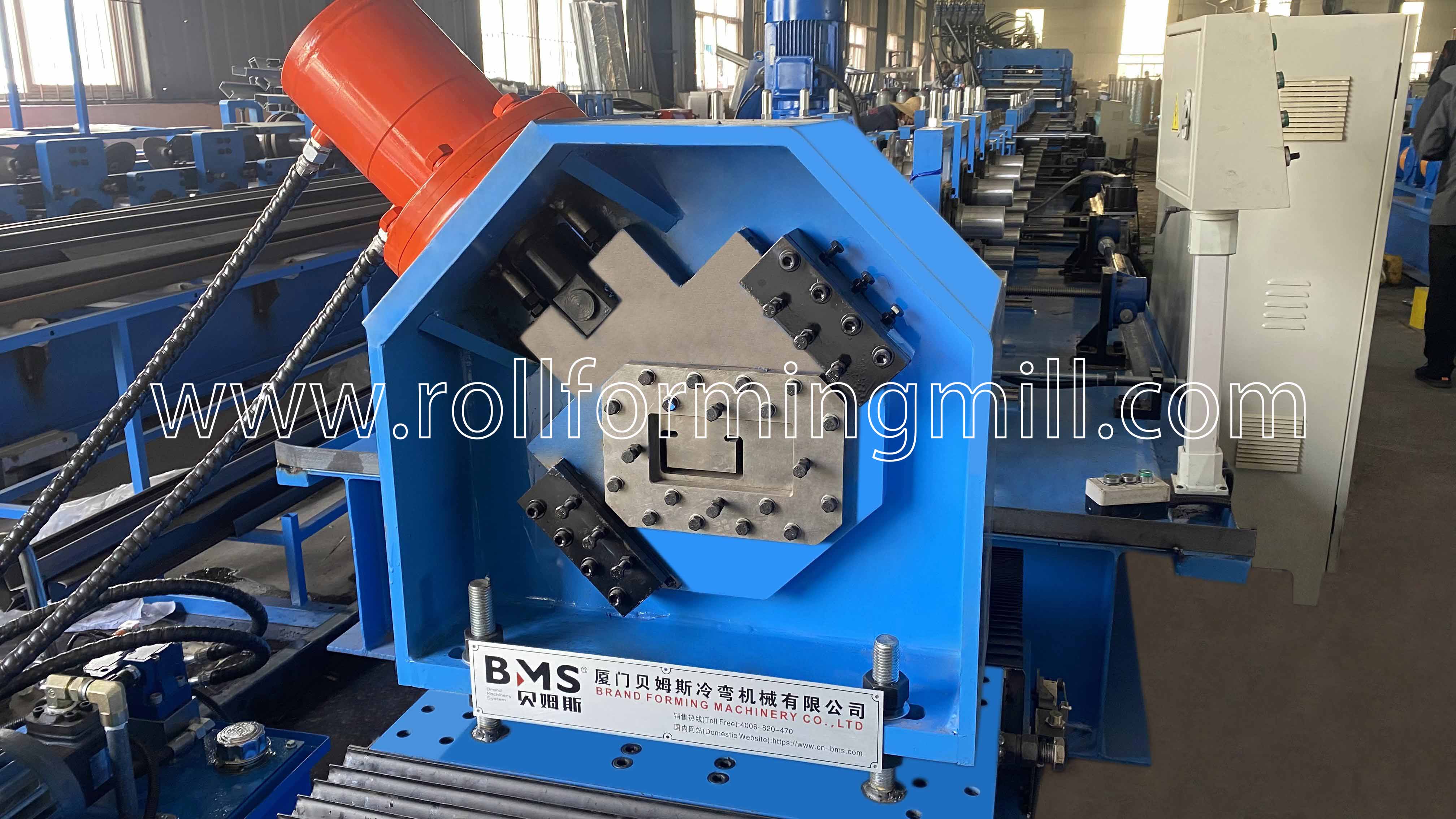

4) قطع ما بعد التحكم المؤازر
حرق مائل هيدروليكي بزاوية 45 درجة: شوط قص قصير، ومقاومة قطع صغيرة وسرعة شيرينا سريعة

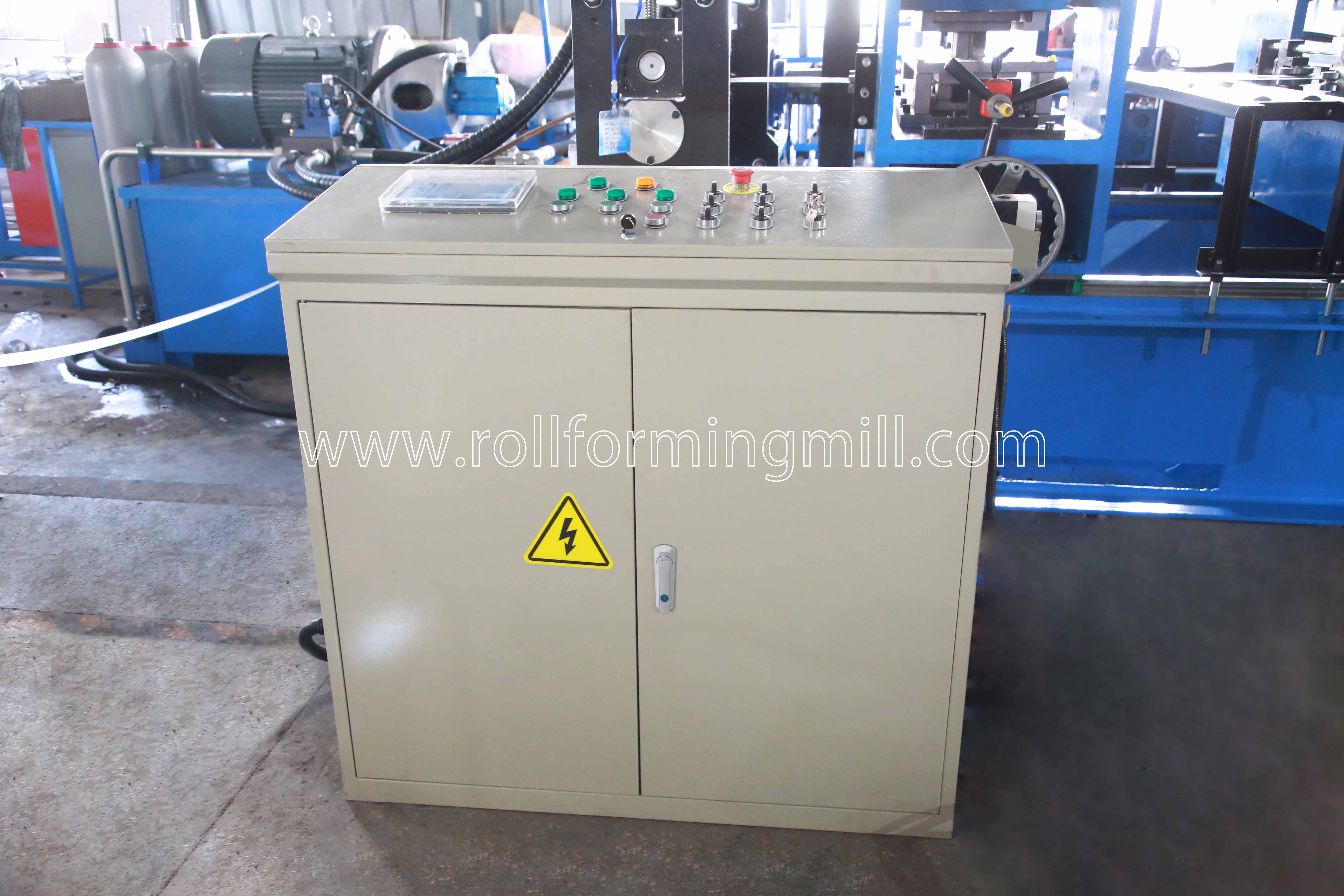

5) نظام التحكم PLC
التحكم في الكمية وطول القطع تلقائيا.
أدخل بيانات الإنتاج (دفعة الإنتاج، أجهزة الكمبيوتر، الطول، وما إلى ذلك) على شاشة اللمس.
يمكنه إنهاء الإنتاج تلقائيًا.
مدمج مع: PLC، العاكس، شاشة اللمس، التشفير، إلخ.
6) رف الخروج: ثلاث وحدات

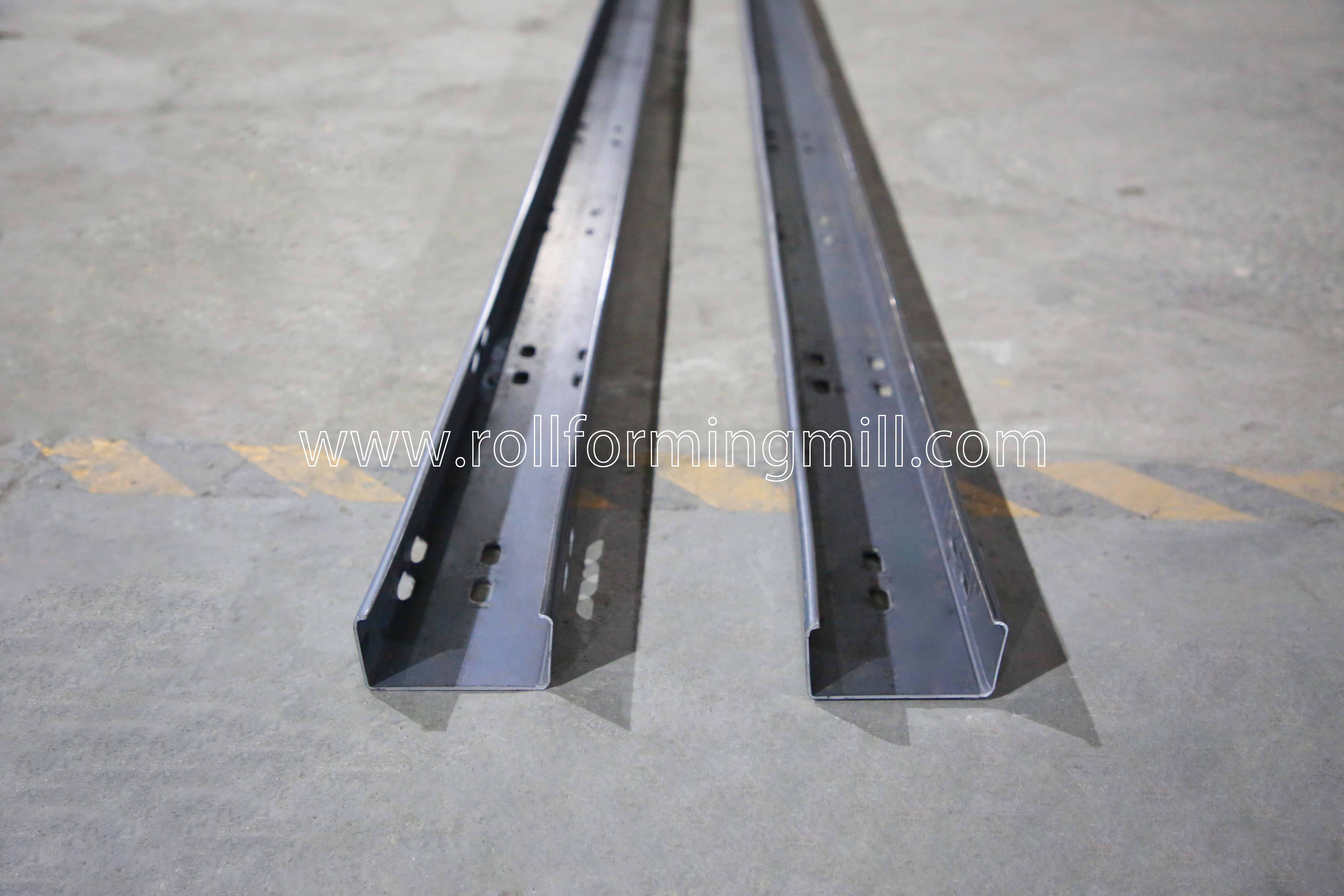

7) عرض المنتجات
طريقة التعبئة:الجسم الرئيسي للآلة عاريا و مغطاة بغشاء بلاستيكي (لحماية الغبار والتآكل)،يتم تحميلها في حاوية وتثبيتها بثبات في حاوية مناسبة بحبل وقفل فولاذي، ومناسبة للنقل لمسافات طويلة.
خدمة ما بعد البيع
1. ال الضمان هو 24 شهور بعد أن يستلم العميل الجهاز .
وفي غضون 24 شهرًا، سنقوم بإرسال قطع الغيار إلى العميل مجانًا.
2. نحن نقدم الدعم الفني طوال عمر أجهزتنا.
3. يمكننا إرسال الفنيين لدينا لتثبيت وتدريب العمال في مصانع العملاء تكلفة إضافية.
