YX125-70
BMS

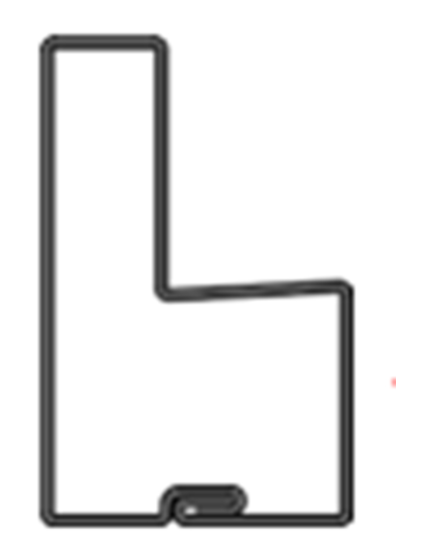

حساب تعريفي
| مادة | المواد القابلة للتطبيق | الفولاذ المجلفن (GI)، الفولاذ المدلفن على البارد (CRC) |
سمك المادة | 1.5-2.0 ملم | |
مع قوة الخضوع | G340-550Mpa | |
| لفه | عرض التغذية | 300 ملم |
نطاق معرف الملف | 508 مم ± 30 مم | |
سعة | الأعلى.3 طن. | |
آلة | إطار قاعدة | ح450 نوع الصلب عن طريق اللحام. |
مادة الأسطوانة | جي سي آر 15 الصلب (= EN31 الصلب) | |
محطة الأسطوانة | 28 خطوة لتشكيل | |
قطر رمح | ф80، تشكيله بدقة. | |
القاطع | صلابة | المعالجة الحرارية إلى درجة HRC58-62 |
قطع التسامح | ± ± 1 مم | |
| قوة | طريقة القيادة | ناقل الحركة / العجلة المسننة |
| المحرك الرئيسي | 11 كيلو واط | |
| محرك مضخة للقاطع | 4 كيلو واط | |
نظام التحكم PLC | العاكس | شنايدر إلكتريك/دلتا (علامة تجارية تايوانية) |
شاشة اللمس | WEINVIEW (علامة تجارية تايوانية) | |
التشفير | KOYO (العلامة التجارية اليابانية) أو OMRON (العلامة التجارية اليابانية) | |
السيطرة على الجهد | 24 فولت |

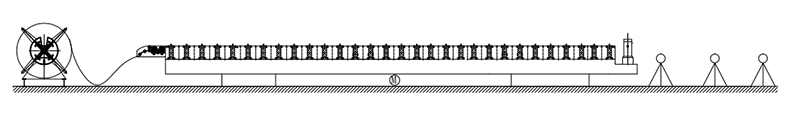

آلة التفكيك ← التغذية التوجيهية ← نظام التشكيل باللف ← تلقائي جهاز قطع المنشار ← رف الخروج
المواصفات الفنية

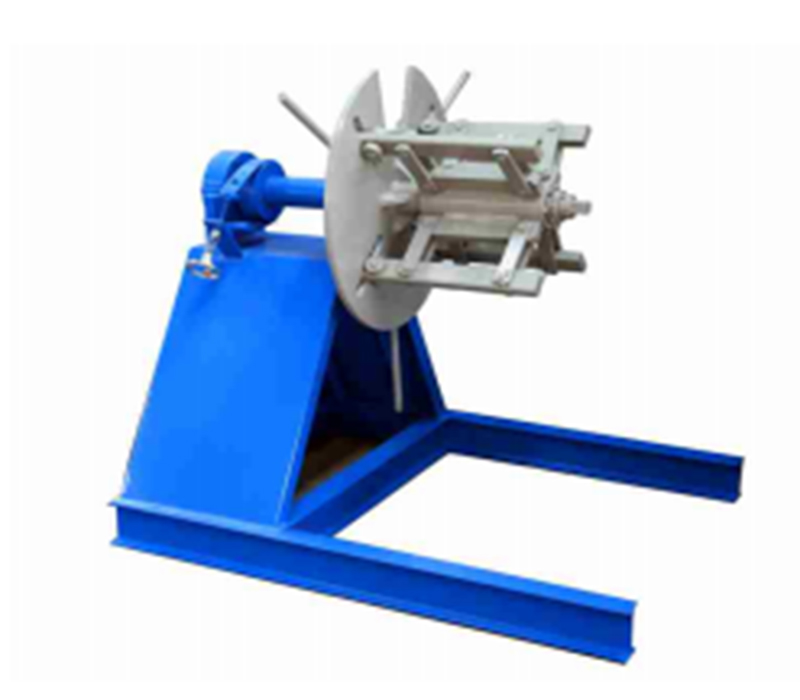

1) آلة التفكيك اليدوية: مجموعة واحدة
غير مزود بالطاقة، يتم التحكم يدويًا في انكماش التجويف الداخلي للملف الفولاذي وتوقفه.
أقصى عرض للتغذية: 300 ملمنطاق معرف الملف 508 مم ± 30 مم.سعة: الأعلى.3 طن.
2) دليل التغذية

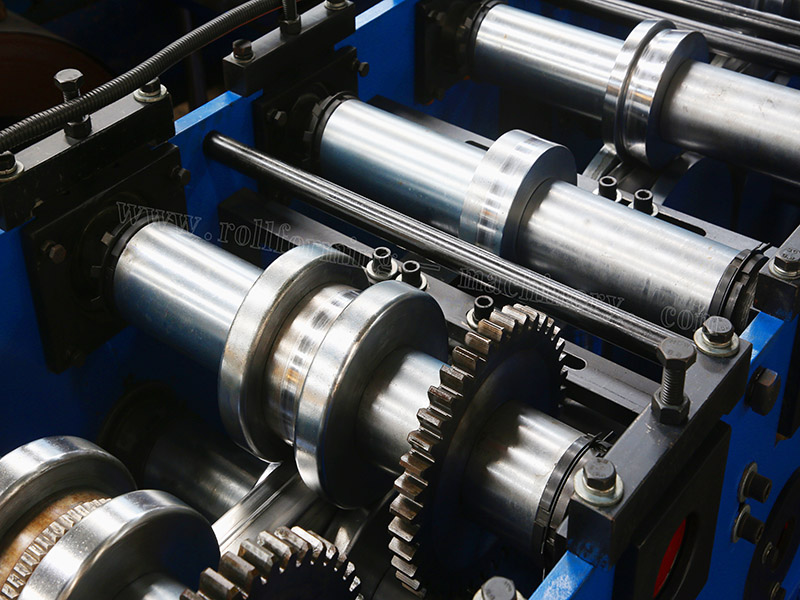

3) الجهاز الرئيسي
مع دليل مواد التغذية، إطار الجسم مصنوع من ح450 نوع الصلب عن طريق اللحام.
سمك الجدار الجانبي: Q235 t18mm.
بكرات مصنعة من جي سي آر 15 الصلب (= EN31 الصلب)،HRC58-62
قطر مهاوي =ф80، تشكيله بدقة.
القيادة بالعتاد/العجلة المسننة، حول 28 خطوة لتشكيل.
المحرك الرئيسي=11 كيلو واط , التحكم في سرعة التردد.

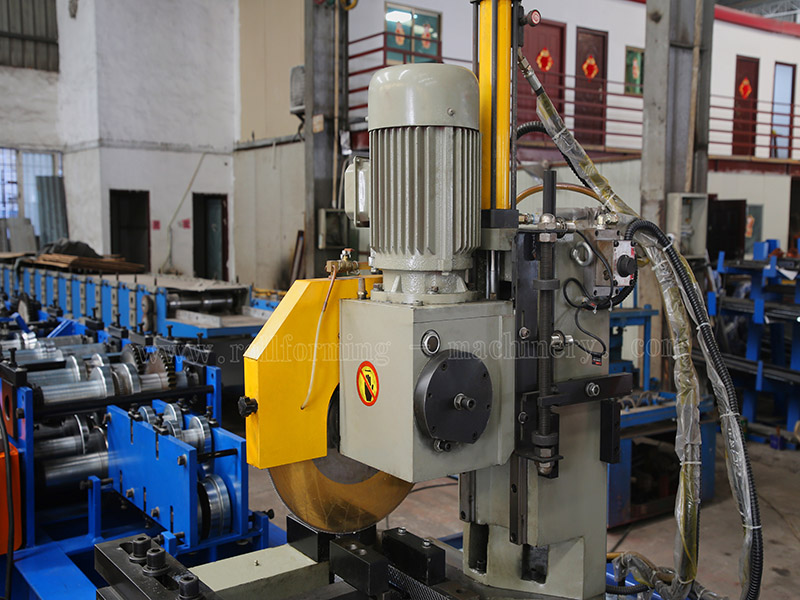

4) جهاز قطع المنشار الأوتوماتيكي
آخر للقطع، التوقف عن القطع، المحرك: 4 كيلو واط

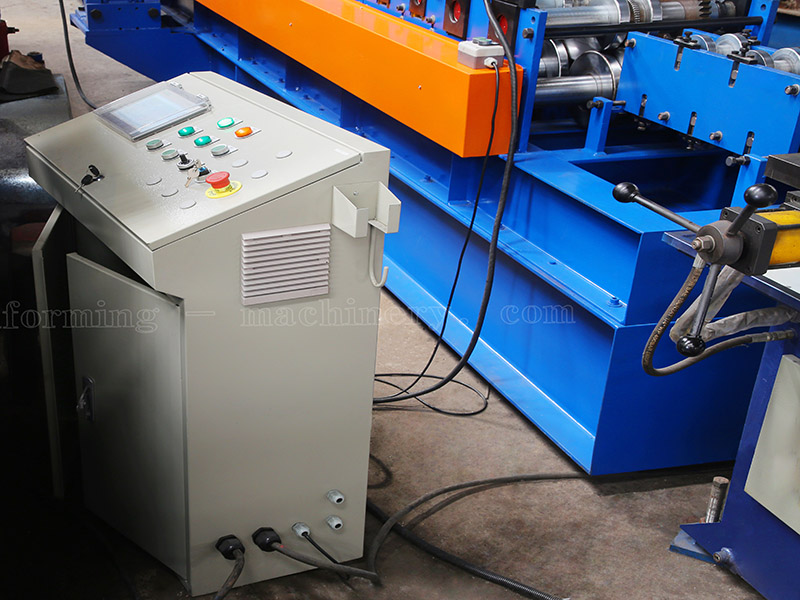

5) نظام التحكم PLC
التحكم في الكمية وطول القطع تلقائيا.
أدخل بيانات الإنتاج (دفعة الإنتاج، أجهزة الكمبيوتر، الطول، وما إلى ذلك) على شاشة اللمس.
يمكنه إنهاء الإنتاج تلقائيًا.
مدمج مع: PLC، العاكس، شاشة اللمس، التشفير، إلخ.

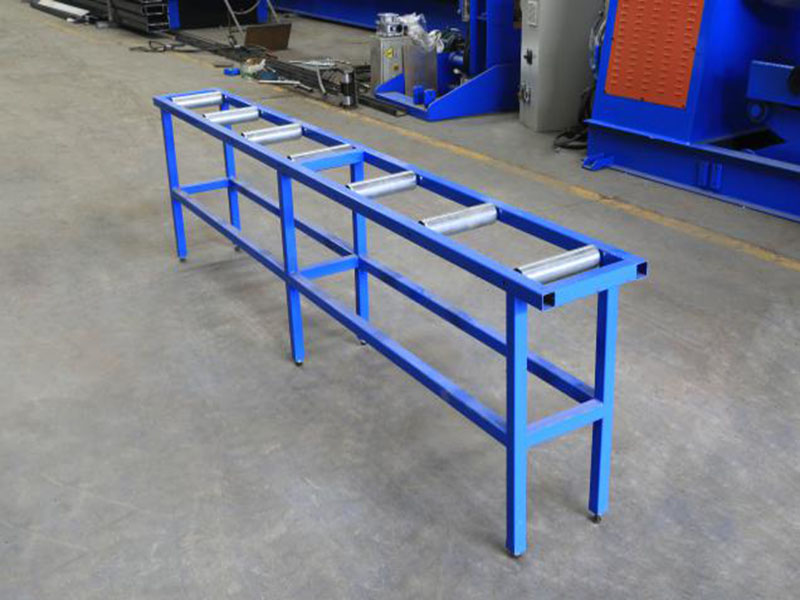

6) الخروج من الرف

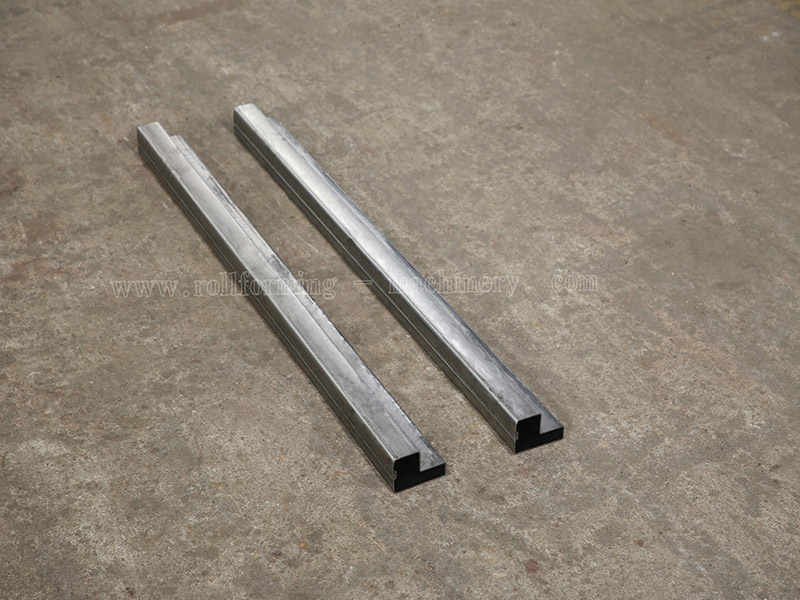

7) عرض المنتج
طريقة التعبئة:الجسم الرئيسي للآلة عاريا و مغطاة بغشاء بلاستيكي (لحماية الغبار والتآكل)،يتم تحميلها في حاوية وتثبيتها بثبات في حاوية مناسبة بحبل وقفل فولاذي، ومناسبة للنقل لمسافات طويلة.
شروط المعاملة
1. الحد الأدنى لكمية الطلب (موك): 1 مجموعة
2. وقت التسليم: حوالي 45 يوم عمل
3.ميناء التحميل: ميناء شيامن
4. نوع الدفع: عن طريق T / T أو عن طريق خطاب الاعتماد
5. التصدير: إلى أكثر من 50 دولة ومنطقة، بما في ذلك تايوان، المملكة المتحدة، فرنسا، سنغافورة، اليونان، أستراليا، الولايات المتحدة الأمريكية، المكسيك، البرازيل، تشيلي، بوليفيا، ترينيداد، إسرائيل، المملكة العربية السعودية، الخ
