آلة تشكيل لفة إطار لوحة الطاقة الشمسية

          مواصفات

آلة تشكيل لفة إطار لوحة الطاقة الشمسية

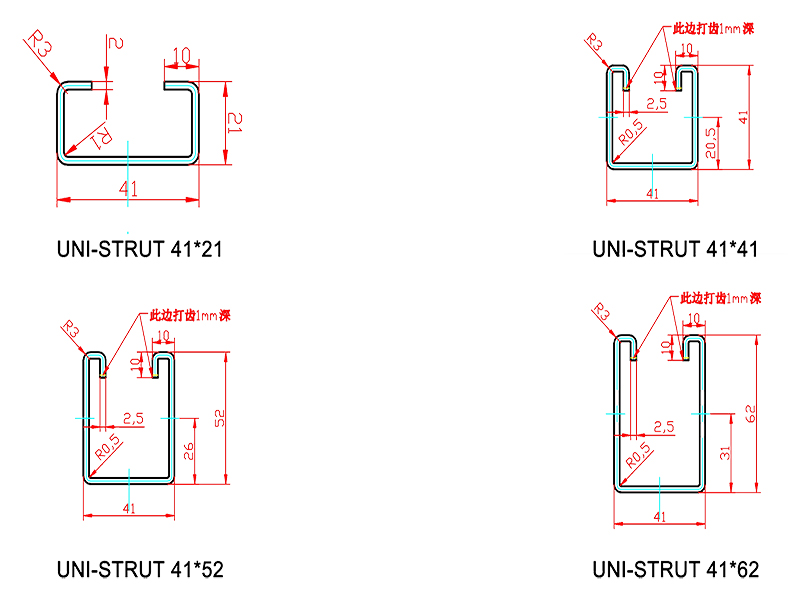

ⅰ . الملف الشخصي

الشفاه: 6mm

الويب: 41mm

عالية: 21/41mm

تغيير حجم بكرات

ⅱ. مادة:

فعالة w idth: 41mm

سمك المواد: 1.2/1.9 مم

METABLE M ATERIAL: ورقة جلفنة (GI)

مع قوة العائد Q 235MPA-345 MPa

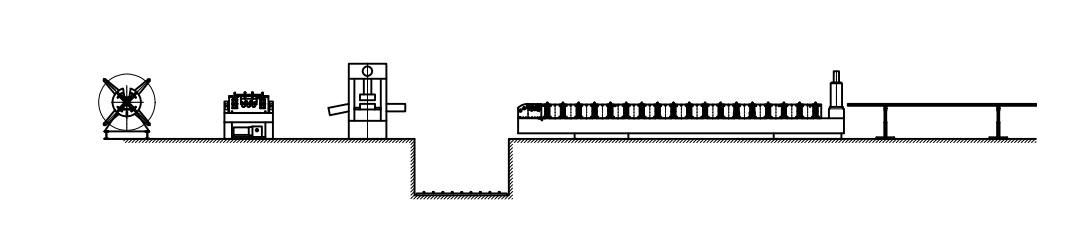

ⅲ . الماكينة مع التدفق

decoiler → جهاز التسوية ← آلة اللكم ← Roll f orming  s ystem →

قاطع ما بعد هيدروليكي → رف الخروج

رابعا. مكونات الآلة

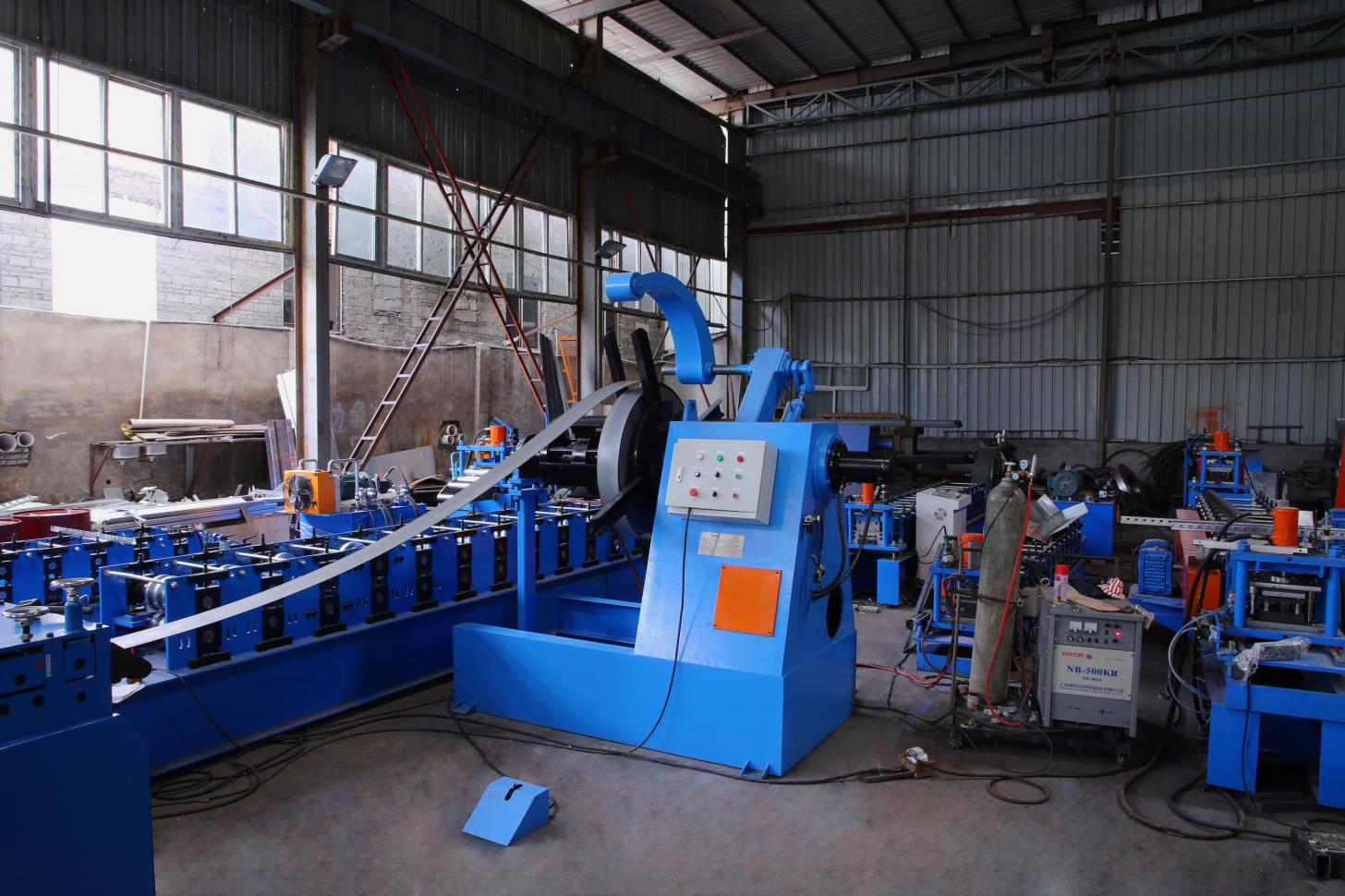

1) Decoiler الهيدروليكي: مجموعة واحدة 5 أطنان

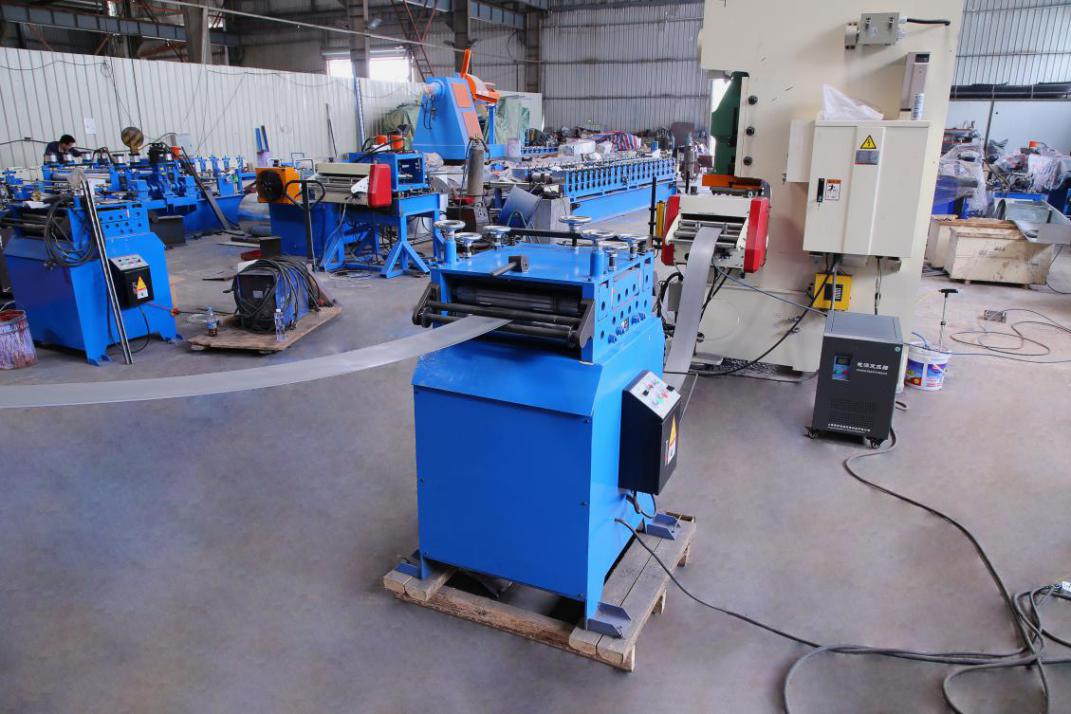

٪ 1) جهاز التسوية

صعودا ثلاثة أسفل أربعة سبعة أجهزة تسوية الأسطوانة

مع دليل مواد التغذية ، إطار الجسم المصنوع من الصلب من نوع H450 عن طريق اللحام

مهاوي تم تصنيعها من 45# من الصلب ، والمعالجة الحرارية والمعتدلة ، والطلاء الصلب. القطر = φ 90مم ، دقة الآلات

قوة المحرك: 3kw

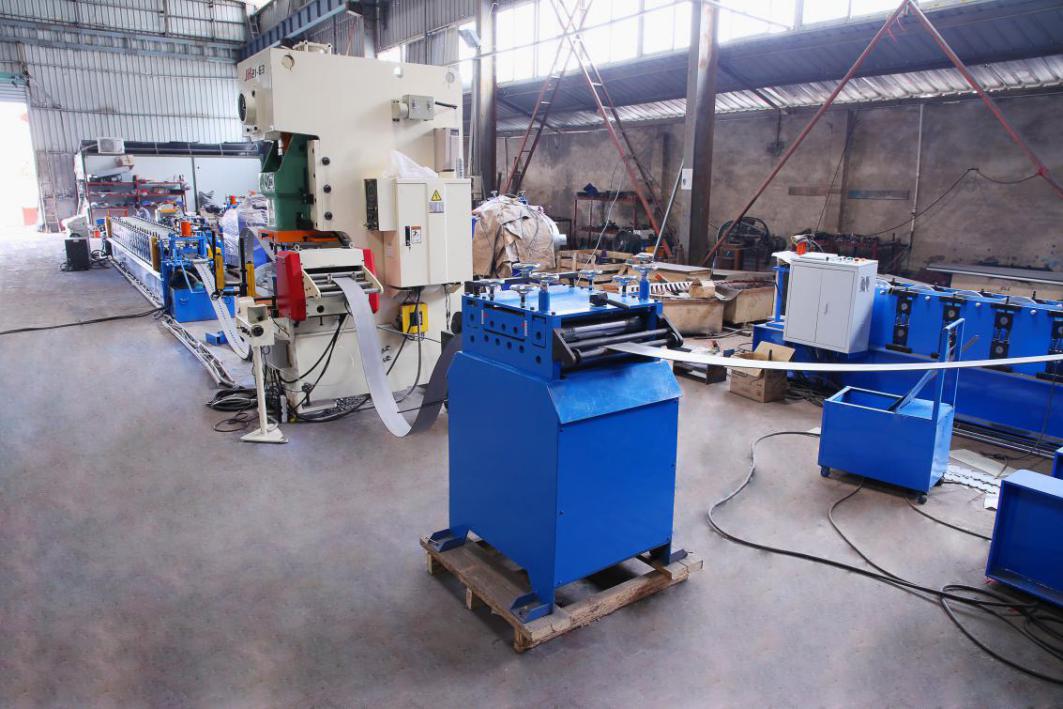

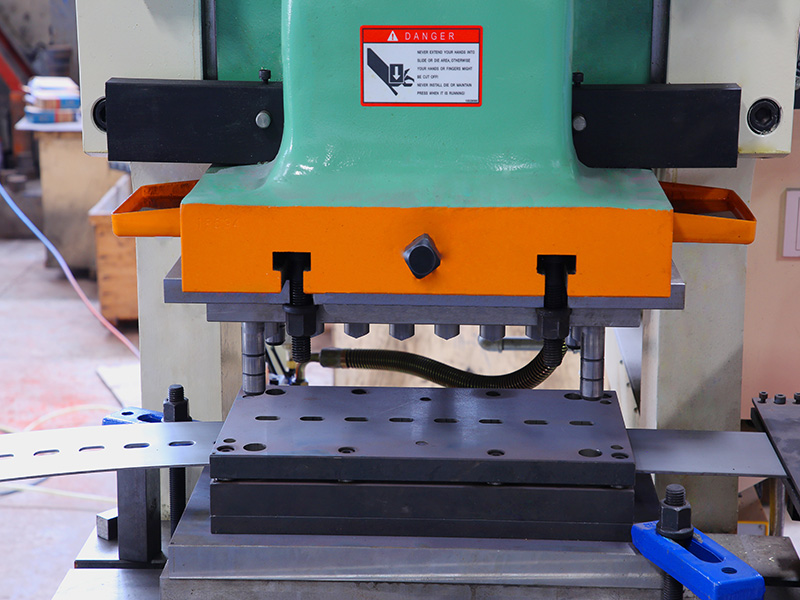

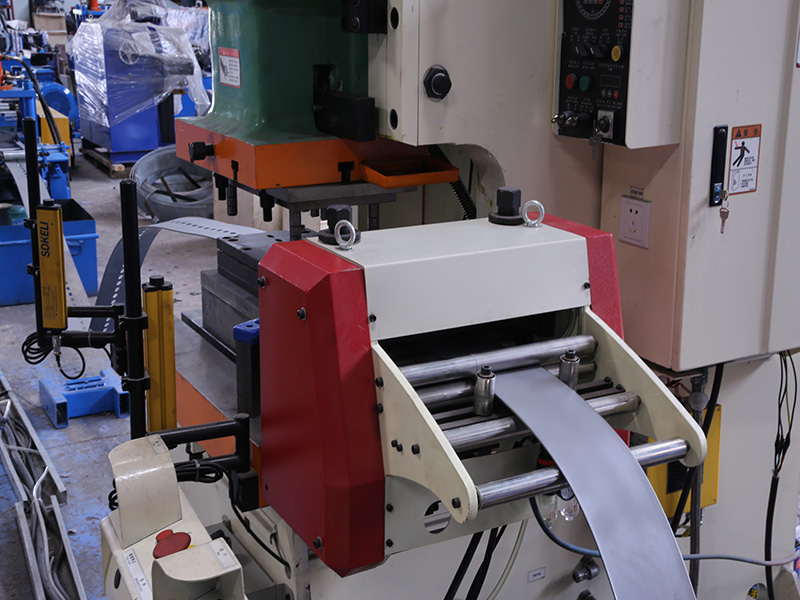

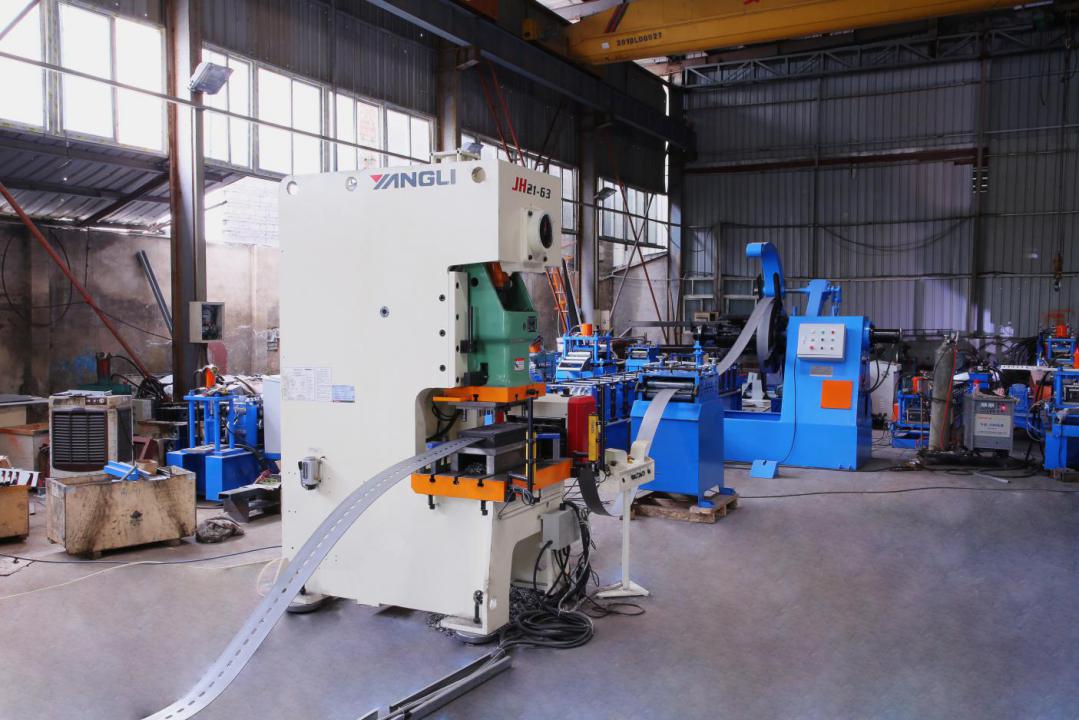

٪ 1) آلة التقدم واللكم

63 طن آلة اللكم عالية السرعة قبل تشكيل لفة ، تجهيز مجموعة واحدة من نموذج اللكم. آلة اللكم أربعة جوانب مع غطاء أمان وجانب واحد مع فتح الباب

سيتم توفير مصدر الهواء لآلة اللكم من قبل المشتري.

إرسال M Aterial بواسطة محرك المؤازرة للكم المزيد من الدقة ، Servo Motor Power 3 KW

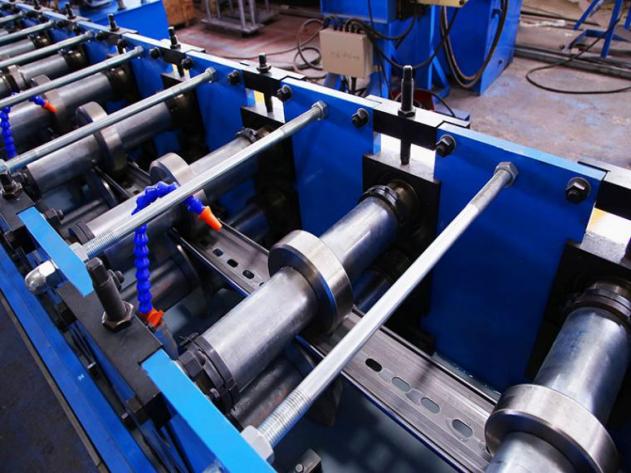

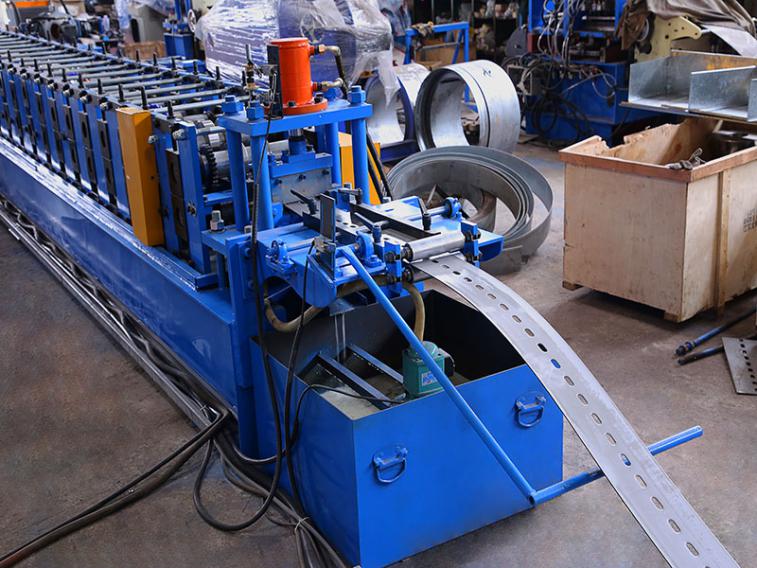

٪ 1) آلة تشكيل لفة

إطار بدي مصنوع من الصلب من نوع H450 عن طريق اللحام

سمك الجدار الجانبي: Q235 T18 مم ؛ قضيب التعادل: ф22 مجلفن

بكرات مصنعة من الحامل GCR15 (= EN31 الصلب) , الدقة التي يتم تصنيعها ,بالكروم الصلب المطلي ;بسمك 0.04 ملم ، السطح مع معالجة المرآة ( لحياة أطول ومضادة ) ;مصنعة من 45# تبريد الصلب ,والمعالجة الحرارية المتدلية ، طلاء الكروم الصلب. القطر = φ 75/85mm ، الدقة المعنية

تروس وسلسلة محرك حول 22-خطوة لتشكيل

المحرك الرئيسي = 15KW ، التحكم في سرعة التردد

السرعة تقليل محرك R : K Series

السلسلة: Ziqiang (من قبل مجموعة Donghua Group Top Top 1

جميع مسامير المسمار مع الصف 8.8 (تستخدم المصانع الرخيصة من الدرجة 4.8) لضمان إصلاح بنية الماكينة بإحكام وعمر طويل أثناء تشغيل الماكينة لفترة طويلة.

سرعة المنتج: 12-18 م/دقيقة ( أنا ncluding اللكم ووقت القطع )

الماء البارد الجهاز           الهيدروليكي قبل القطع

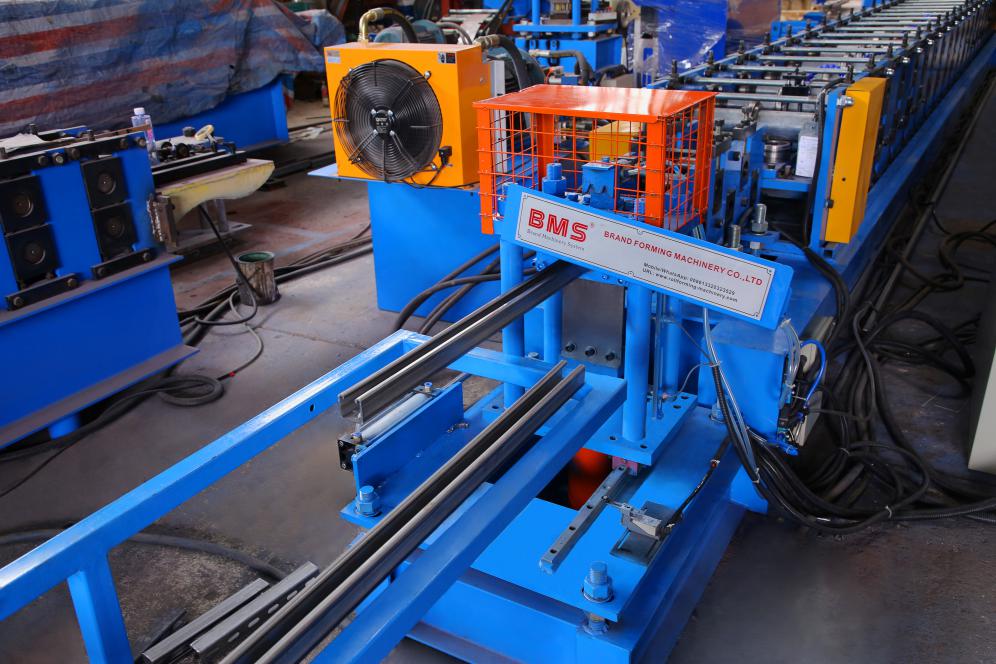

5) ما بعد هيدروليكية

قبل & post لقطع ، توقف إلى القطع ، نوع القطع t hree من تصميم شفرة القطع ، لا طهي

المحرك الهيدروليكي: 5. 5كيلوواط ؛ ضغط القطع: 0-1 2ميجا باسكال;

أداة القطع: CR12MOV ( = SKD11 مع ما لا يقل عن مليون مرة من عمر القطع ) ، والمعالجة الحرارية إلى HRC58-62 درجة

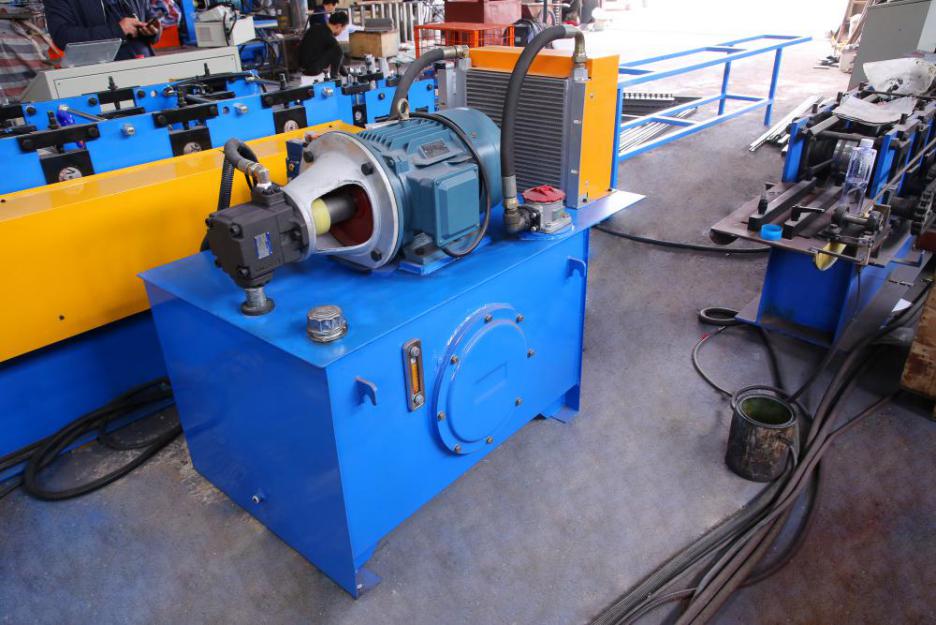

يتم توفير قوة القطع من قبل المحطة الهيدروليكية المحرك المستقل (انظر أدناه)

النظام الهيدروليكي مع مرشح الزيت لترشيح الزيت ، لضمان أن الزيت المركب نظيفًا ويطول عمر النظام الهيدروليكي (انظر الصورة لأعلى )

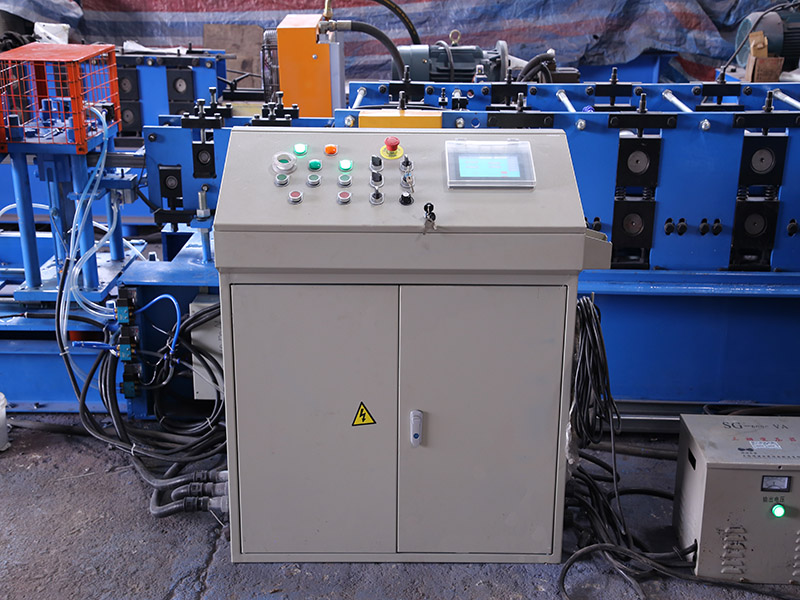

6) نظام التحكم PLC

التحكم في الكمية وطول القطع تلقائيًا

إدخال بيانات الإنتاج (دفعة الإنتاج ، أجهزة الكمبيوتر ، الطول ، إلخ) على شاشة اللمس ،

يمكنه إنهاء الإنتاج تلقائيًا.

إلى جانب: PLC ، العاكس ، شاشة تعمل باللمس ، التشفير ، إلخ

PLC: Siemens (العلامة التجارية الألمانية)

العاكس: سيمنز (العلامة التجارية الألمانية)

شاشة تعمل باللمس 7 بوصة: Siemens (العلامة التجارية الألمانية)

تشفير: Omron (العلامة التجارية اليابانية)

تبديل أسفل ، تشير إلى الضوء ، مزود الطاقة ، التتابع الوسيط ، موصل التيار المتردد ،

التتابع الحراري: Siemens (العلامة التجارية الألمانية)

مفتاح الهواء: LG-LS (علامة كوريا)

التسامح المقطوع إلى الطول ≤ ± 1 مم

السيطرة على الجهد 24V

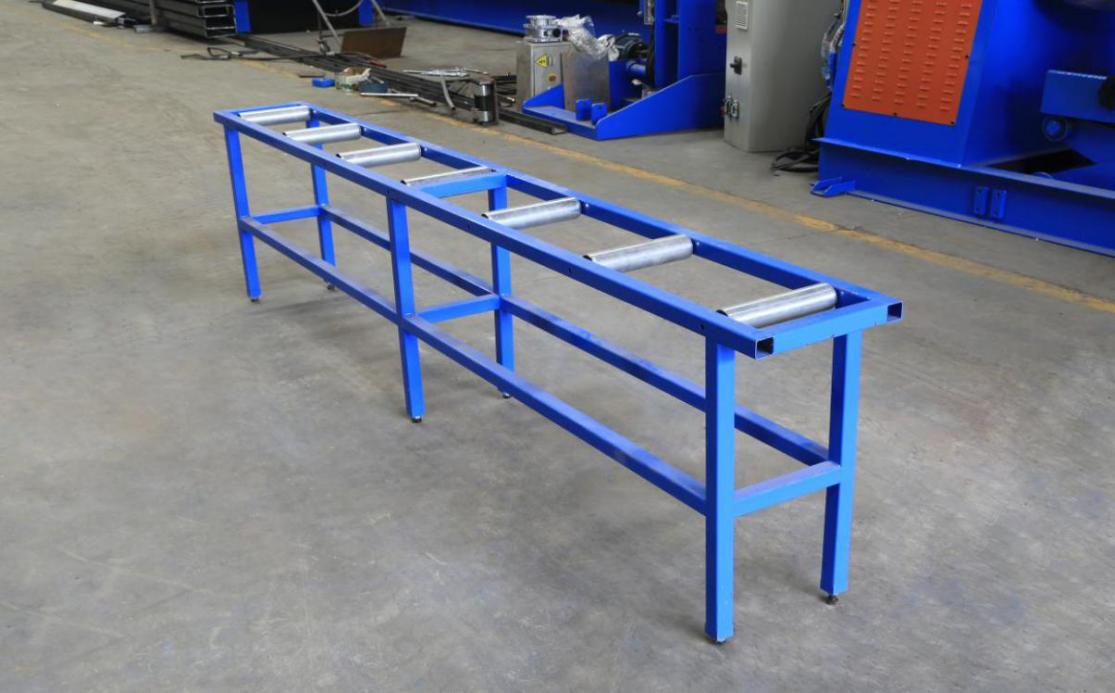

7رف الخروج: غير مدعوم ، وحدتان S ، مع بكرات عليها لسهولة الحركة

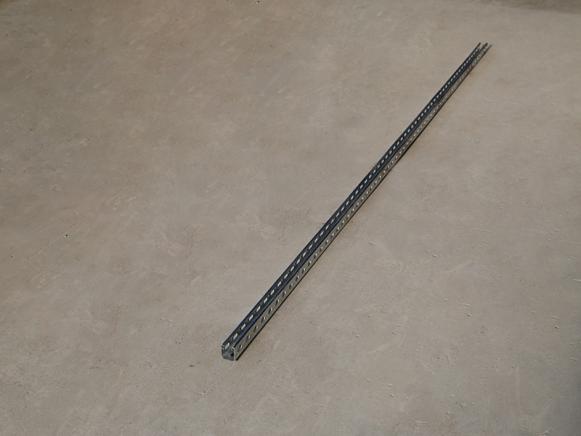

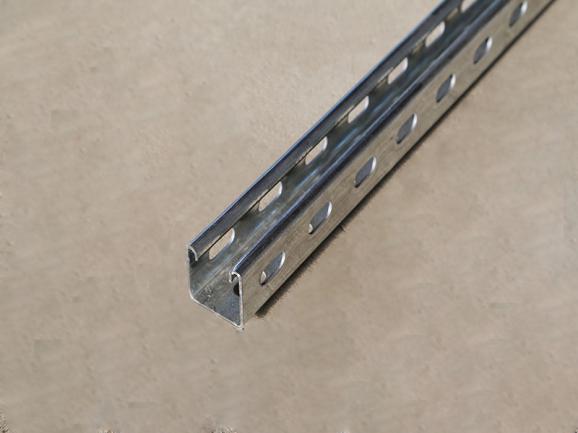

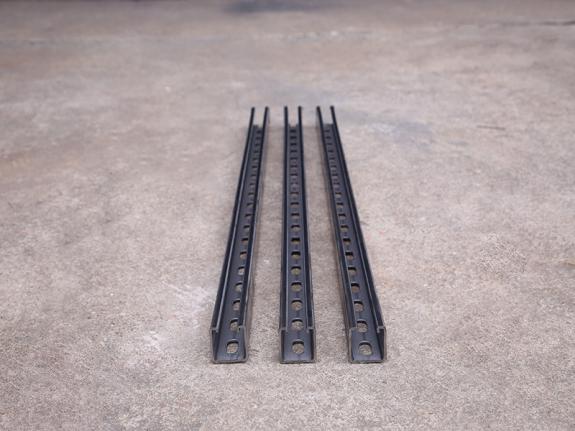

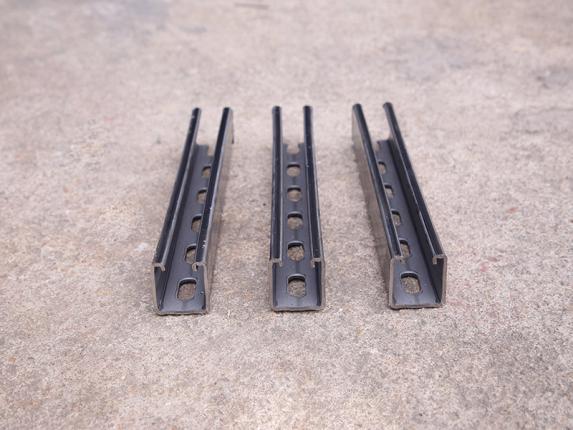

٪ 1) عرض المنتج
