BMS
حساب تعريفي
| لا. | المؤشرات الرئيسية | لفة تشكيل معلمات مطحنة | ||
| 1. | سمك المادة | 0.6-1.4 ملم | محطات التشكيل | 24 منصة |
| 2. | عرض التغذية | المطابق للرسم | إطار الجسم | ح450 |
| 3. | مواد التطبيق | الفولاذ المجلفن (GI)، الفولاذ المدلفن على البارد (CRC) | سمك الجدار الجانبي | Q235 طن 18 ملم |
| 4. | المعيار الكهربائي | 380 فولت/50 هرتز/3PH | الفتحة قطر الدائرة | 45# فولاذ، φ80 مم |
| 5. | مادة القاطع | Cr12MoV(= SKD11) | قوة المحرك الرئيسي | 15 كيلو واط |
| 6. | قوة العائد | G340-550Mpa | مسامير لولبية | الصف 8.8 |
| 7. | سرعة التشكيل | 12-16 م/دقيقة | العرض الفعال | المطابق للرسم |
| 8. | نظام التحكم | نظام التحكم PLC | أسطوانة | Gcr15، المعالجة الحرارية HRC58-62 درجة |
| 9. | تقليل سرعة المحرك | سلسلة K | لون الآلة | أزرق + أسود + برتقالي |
| 10. | مواد الاختبار | ستوفر BMS حجم مواد التغذية للشراء قبل أسبوعين من اختبار الماكينة | ||

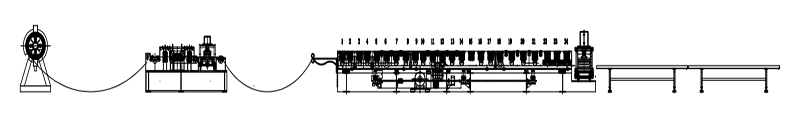

آلة التفكيك ← التغذية واللكم المؤازرة الجهاز ← جهاز دليل التغذية ← نظام التشكيل باللف ← جهاز الثني والقطع الهيدروليكي ← حامل الخروج
المواصفات الفنية

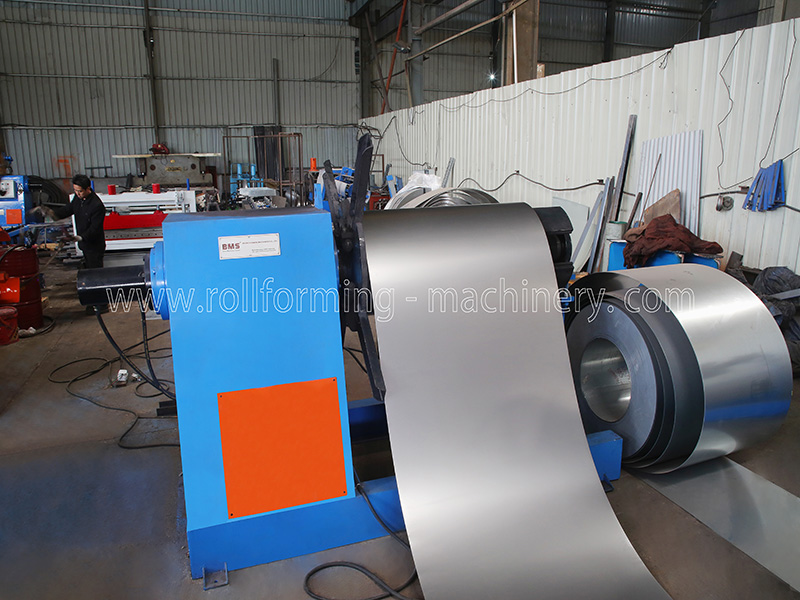

1) ماكينة فك اللفافة الهيدروليكية 5 طن
التحكم الهيدروليكي في انكماش وتوقف التجويف الداخلي للملف الفولاذي
الأعلى.عرض التغذية:1250 ملم
نطاق معرف الملف:508±30 ملم،القطر الخارجي:1600 ملم
السعة القصوى:5 طنمحرك مضخة الزيت:2.2 كيلو واط

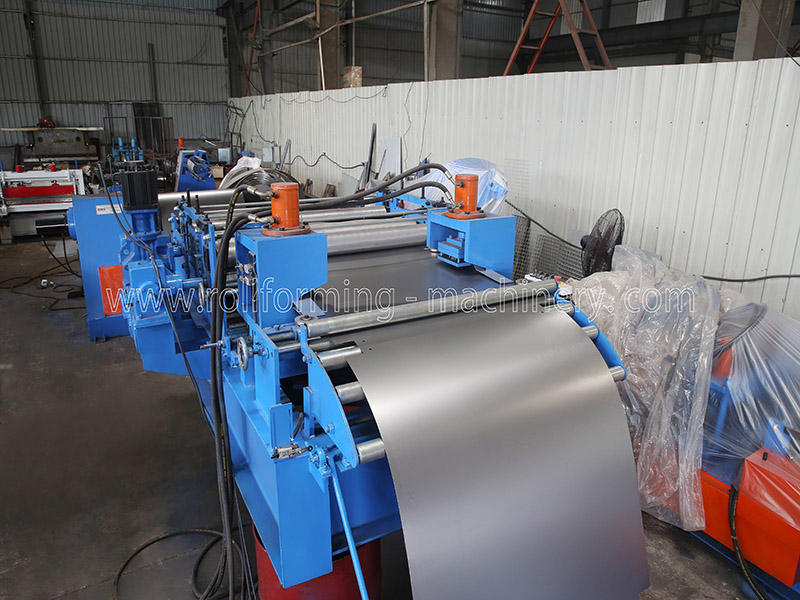

2) جهاز التغذية واللكم المؤازر
أعلى ثلاثة تحت أربعة تماما سبعة جهاز تسوية مهاوي
مع دليل مواد التغذية، إطار الجسم مصنوع من ح450 نوع الصلب عن طريق اللحام
سمك الجدار الجانبي: Q235 t18mm؛أجهزة السيارات:4.4 كيلو واطمحرك علب التروس
مهاوي مصنوعة من فولاذ GCr15(=EN31)،القطر=φ105 ملم، مطلي بالكروم الصلب
المغلفة، تشكيله بدقة.
3) يٌطعم جهاز الدليل
يمكن تعديل موضع التوجيه لتغذية المواد المناسبة

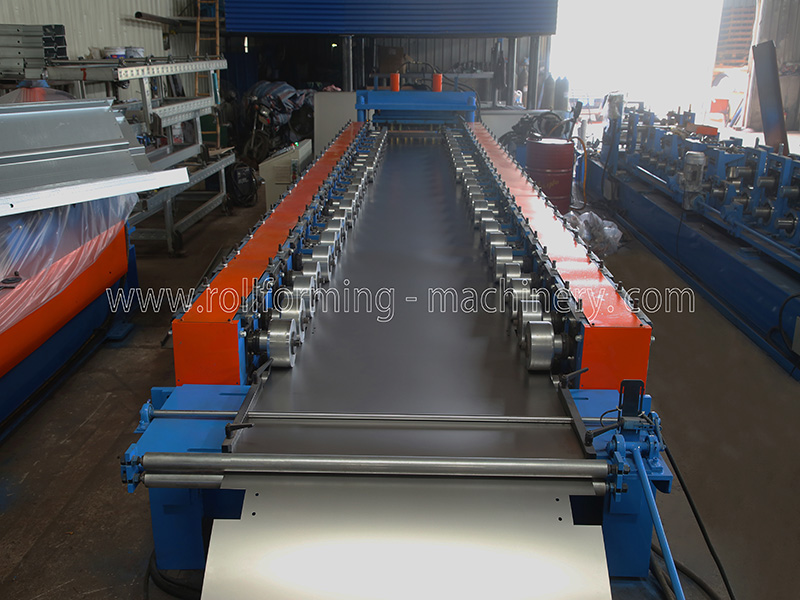

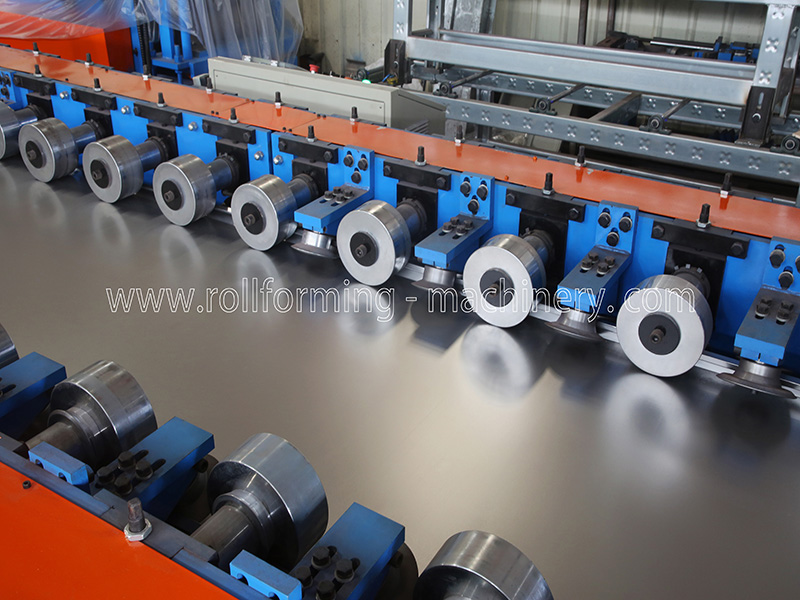

4) الجهاز الرئيسي
إطار الجسم مصنوع من ح450 نوع الصلب عن طريق اللحام
سمك الجدار الجانبي: Q235 t18mm
بكرات مصنعة من فولاذ GCr15(=EN31 الصلب)، المعالجة الحرارية، HRC 58-62
قطر مهاوي =ф80mm، تشكيله بدقة
القيادة بالعتاد/العجلة المسننة، حول 24 خطوة لتشكيل
المحرك الرئيسي (علامة بولارويد)=15 كيلو واط،التحكم في سرعة التردد
سرعة التشكيل الحقيقية 12-16 م/دقيقة
استخدم محركًا كهربائيًا لتغيير الحجم تلقائيًا

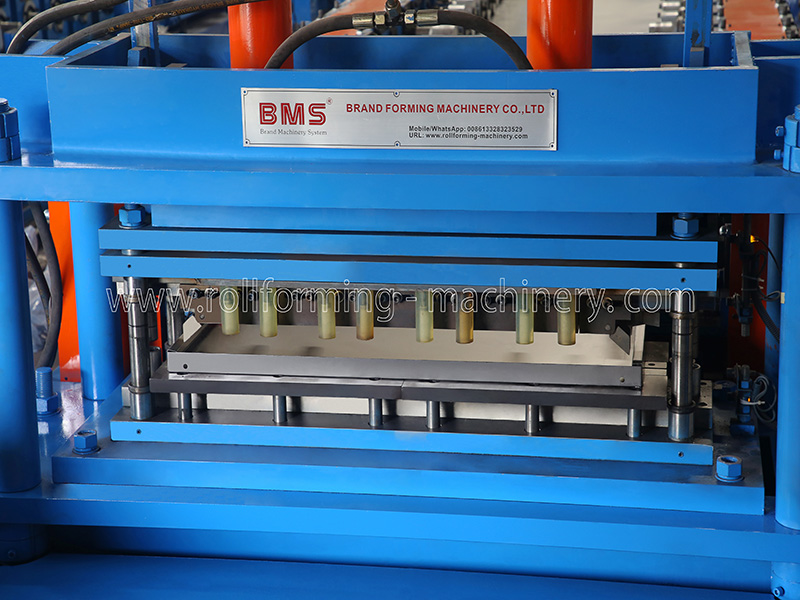

5) جهاز الثني والقطع الهيدروليكي
بعد القطع، والتوقف عن القطع، نوع قطعتين من تصميم شفرة القطع، بدون تقطيع
المحرك الهيدروليكي:15 كيلو واط
مادة أداة القطع والثني: Cr12MoV(= SKD11 مع ما لا يقل عن مليون مرة من قطع الحياة)، المعالجة الحرارية لدرجة HRC58-62
يتم توفير قوة القطع بواسطة المحطة الهيدروليكية المستقلة للمحرك الرئيسي

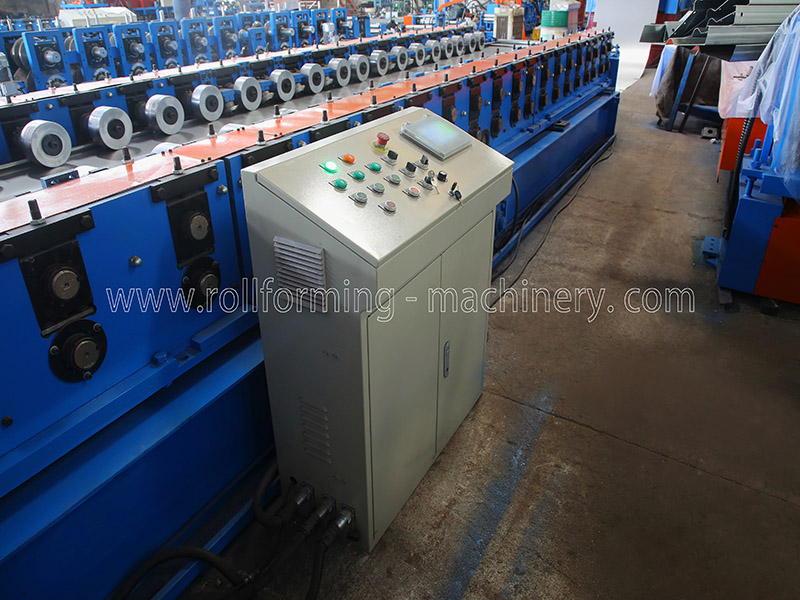

6) نظام التحكم PLC
التحكم في الكمية وطول القطع تلقائيا.
أدخل بيانات الإنتاج (دفعة الإنتاج، أجهزة الكمبيوتر، الطول، وما إلى ذلك) على شاشة اللمس.
يمكنه إنهاء الإنتاج تلقائيًا.
مدمج مع: PLC، العاكس، شاشة اللمس، التشفير، إلخ.

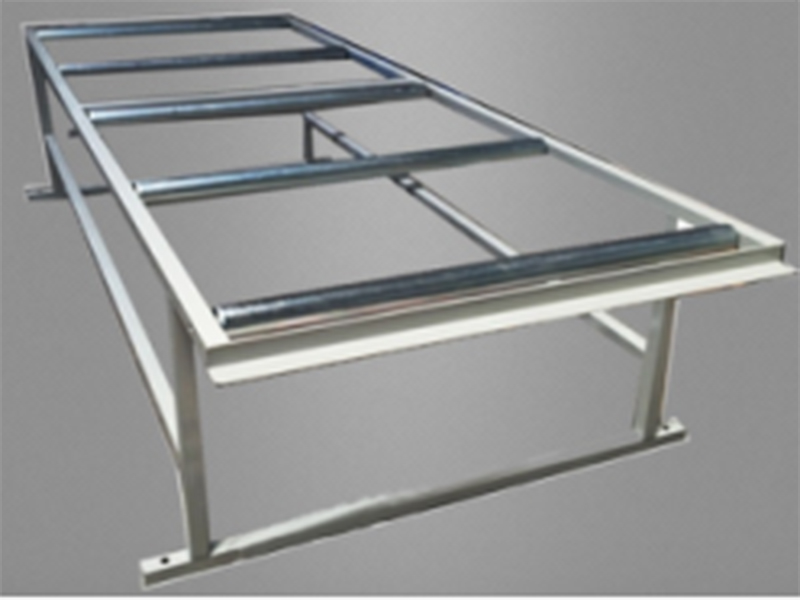

7) الخروج من الرف
غير مدعوم، اثنين وحدات، مع بكرات عليها لسهولة الحركة.

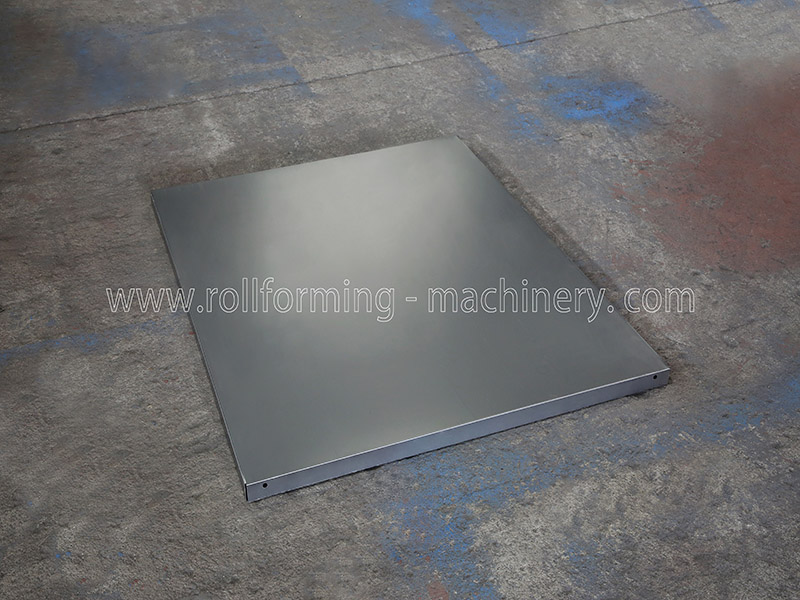

8) عرض المنتج
طريقة التعبئة:الجسم الرئيسي للآلة عاريا و مغطاة بغشاء بلاستيكي (لحماية الغبار والتآكل)،يتم تحميلها في حاوية وتثبيتها بثبات في حاوية مناسبة بحبل وقفل فولاذي، ومناسبة للنقل لمسافات طويلة.
شروط المعاملة
1. الحد الأدنى لكمية الطلب (موك): 1 مجموعة
2. وقت التسليم: حوالي 45 يوم عمل
3.ميناء التحميل: ميناء شيامن
4. نوع الدفع: عن طريق T / T أو عن طريق خطاب الاعتماد
5. التصدير: إلى أكثر من 50 دولة ومنطقة، بما في ذلك تايوان، المملكة المتحدة، فرنسا، سنغافورة، اليونان، أستراليا، الولايات المتحدة الأمريكية، المكسيك، البرازيل، تشيلي، بوليفيا، ترينيداد، إسرائيل، المملكة العربية السعودية، الخ
