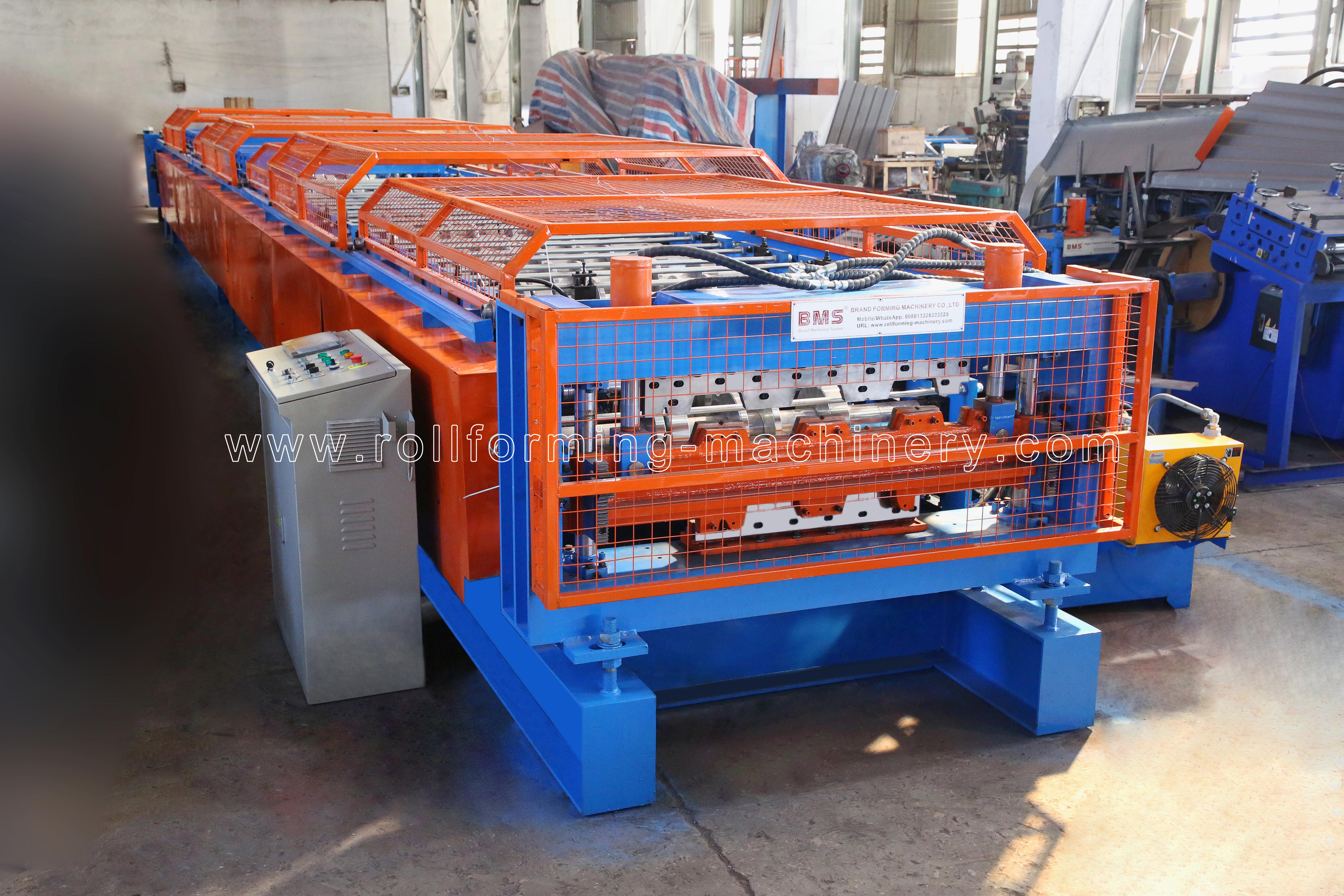

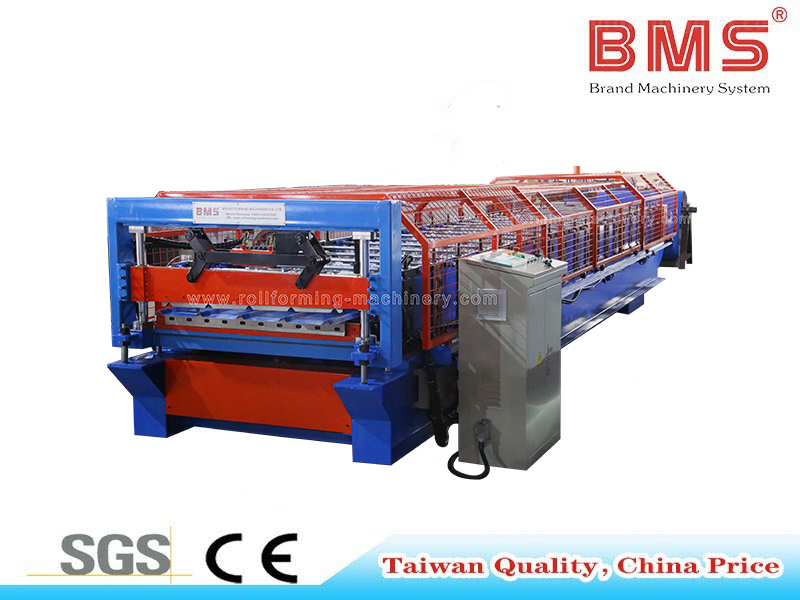

آلة تشكيل لفة سطح الأرضية مزدوجة الطبقة

1 آلة لمصفاة 2 ، توفير مساحة ، يلتقي American SDI و ANSI Standard

توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

المنتج العلامة التجارية:
BMS

وصف المنتج

آلة تشكيل سطح الأرضية ذات الطبقة المزدوجة لملفين جانبيين تلبي معايير SDI وANSI الأمريكية

تم تصميم آلة تشكيل سطح الأرضية ذات الطبقة المزدوجة لإنتاج مقطعين متميزين لسطح الأرضية بدقة وكفاءة استثنائية. تم تصميمها لتتوافق بشكل صارم مع متطلبات معايير SDI الأمريكية (Steel Deck Institute) ومعايير ANSI، وتضمن هذه المعدات الموثوقية الهيكلية والأداء المتسق لمشاريع البناء الصناعية والتجارية واسعة النطاق.

من خلال دمج نظامين مختلفين لتشكيل المقاطع في جهاز واحد، فإنه يساعد الشركات المصنعة على تحسين مساحة أرضية المصنع بشكل كبير، وتقليل الاستثمار الإجمالي في المعدات، وتبسيط سير عمل الإنتاج. تعتبر هذه الآلة خيارًا مثاليًا لمديري المشتريات ومهندسي المنشآت الذين يبحثون عن حل تشكيل لفة موثوق به وموفر للمساحة وذو قدرة عالية.

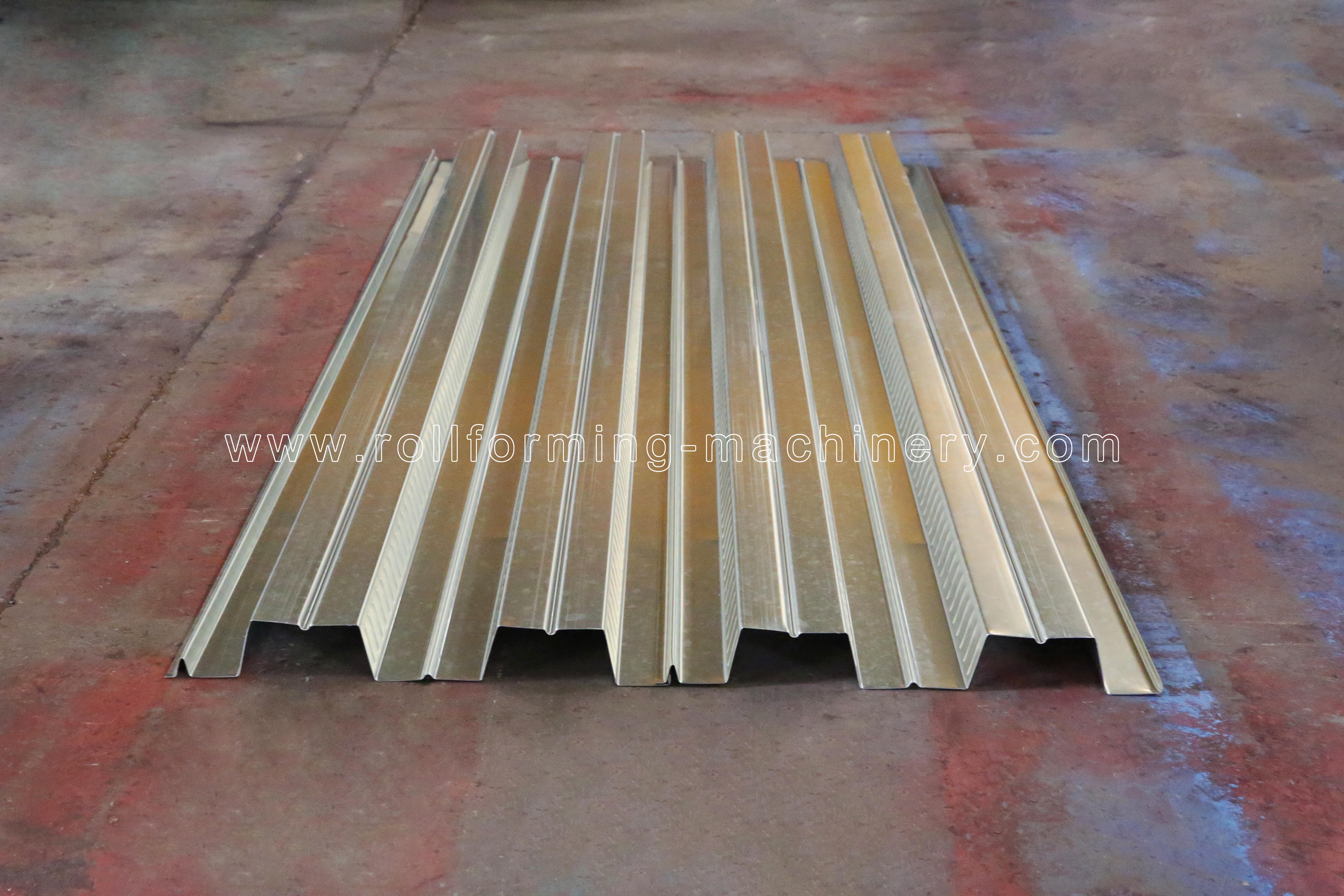

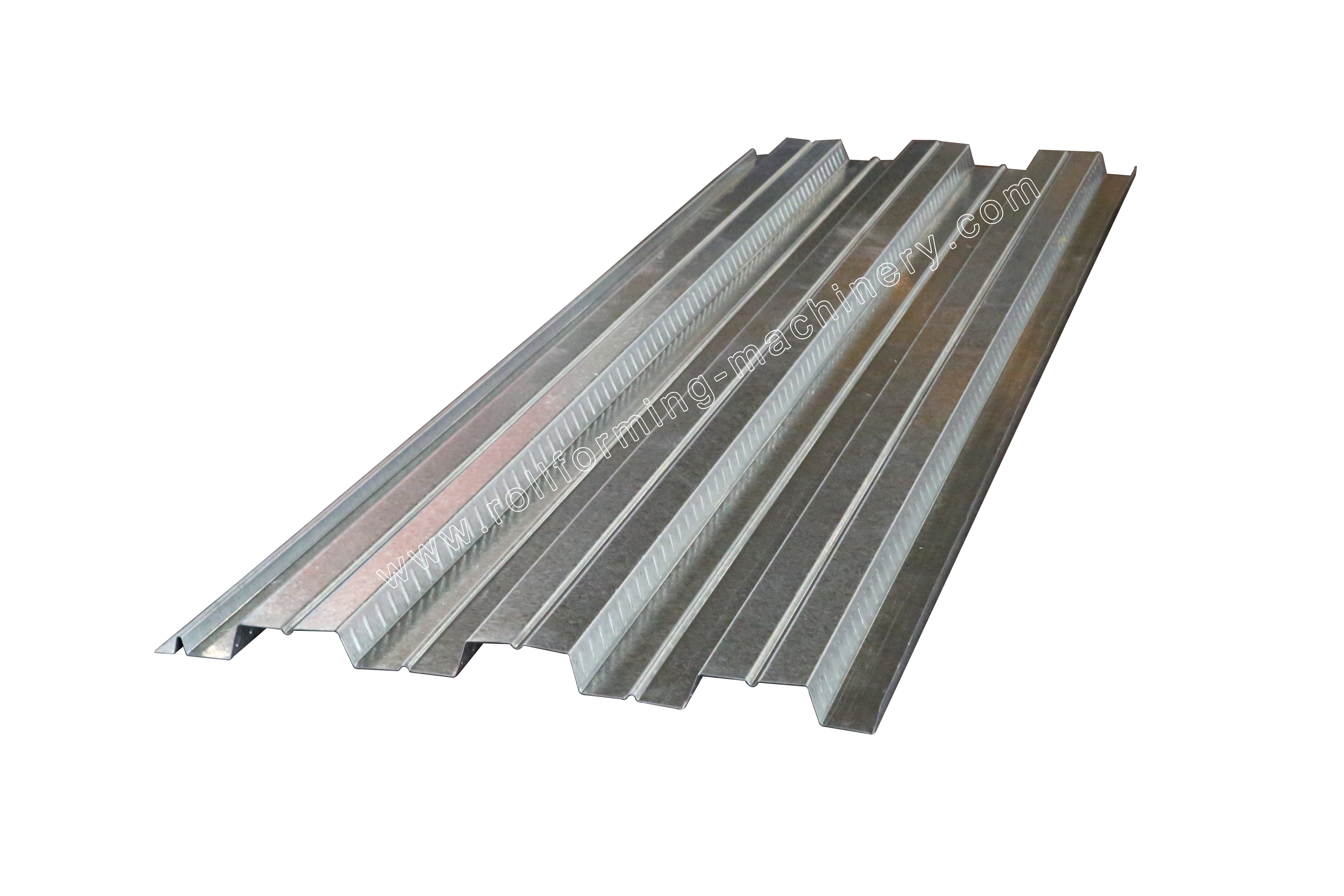

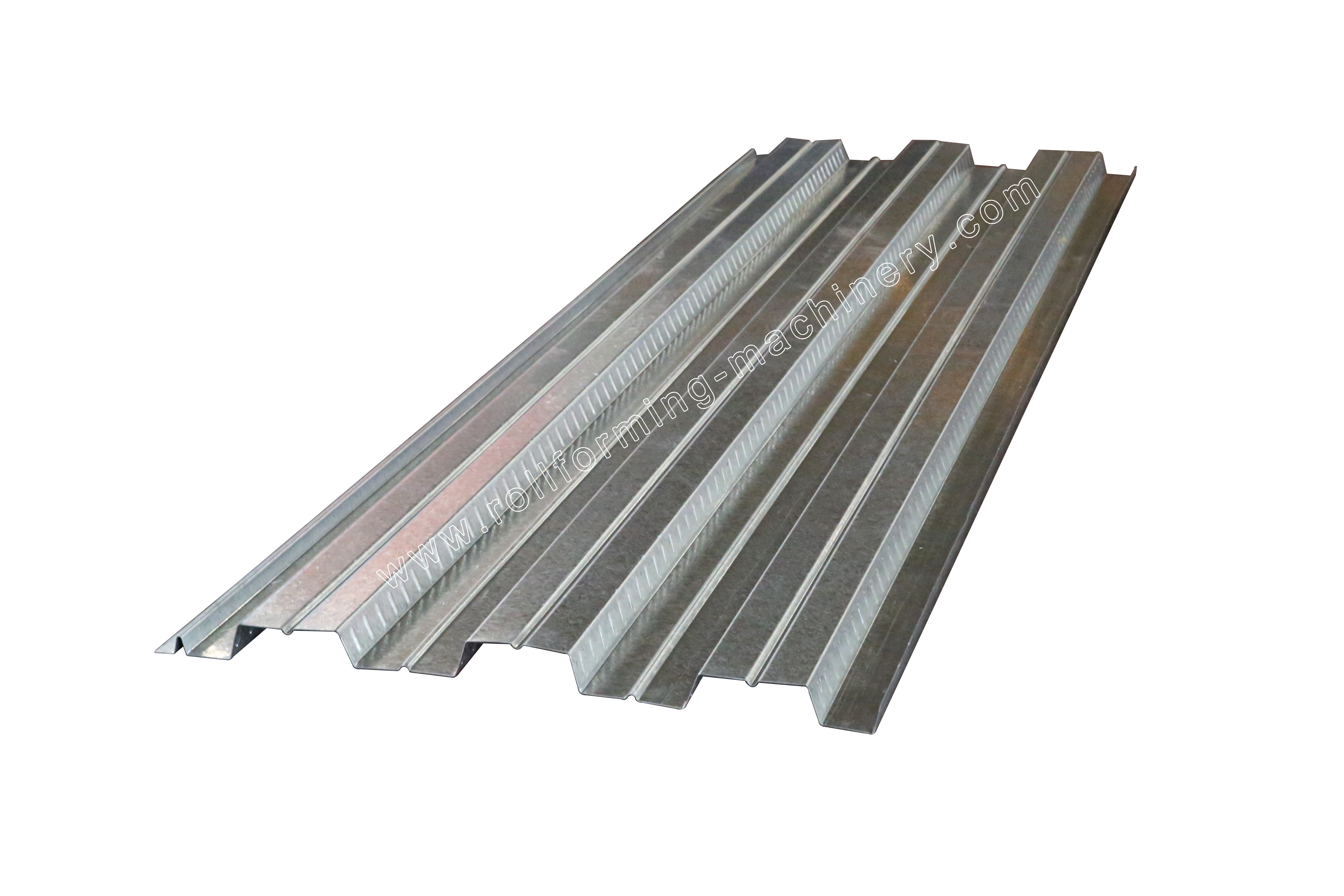

حساب تعريفي

تم تخصيص الماكينة لتصنيع مقاطع محددة لسطح الأرضية وفقًا لاحتياجات الهندسة الإنشائية الدقيقة. يسمح التصميم ثنائي الطبقة للمشغلين بالتبديل بين ملفين تعريفيين بسلاسة، مما يعزز مرونة الإنتاج لتلبية متطلبات المشاريع المتنوعة.

وصف المنتج والمعلمات

توضح المواصفات التالية القدرات التقنية الأساسية لمطحنة تشكيل اللف. تم تصميم الماكينة بإطارات هيكل H450 للخدمة الشاقة وبكرات Gcr15 القوية المعالجة بـ HRC58-62، وتضمن الماكينة ثباتًا على المدى الطويل والحد الأدنى من الاهتزاز حتى في ظل التشغيل المستمر عالي السرعة (15-20 م/دقيقة). يوفر الإعداد ثنائي المحرك (18.5+18.5KW) طاقة كافية للتعامل مع الألواح المجلفنة بسماكة تتراوح من 0.75 إلى 1.5 مم وقوة إنتاج تصل إلى G345Mpa.

لا.	المعلمات الرئيسية		لفة تشكيل معلمات مطحنة
1.	سمك المواد	0.75-1.5mm	تشكيل المحطات	24+24steps
2.	عرض التغذية	1219mm/1250mm	إطار الجسم	H450
3.	مادة التطبيق	ورقة المجلفنة	سمك الجدار الجانبي	Q235 T25MM
4.	المعيار الكهربائي	480V/60Hz/3PH	قطر رمح	45#الصلب ، φ75mm
5.	مادة القاطع	CR12MOV	قوة المحرك الرئيسية	18.5+18.5kw
6.	قوة العائد	G345MPA	مسامير المسمار	الصف 8.8
7.	تشكيل السرعة	15-20M/دقيقة	عرض فعال	914.4mm
8.	نظام التحكم	نظام التحكم PLC	أسطوانة	GCR15 ، المعالجة الحرارية HRC58–62
9.	المحرك الهيدروليكي	7.5kw	لون الآلة	أزرق+أسود+برتقالي
10.	اختبار المواد	ستوفر شركة BMS حجم مادة التغذية التي سيتم شراؤها قبل أسبوعين من اختبار الماكينة

تدفق العمل

يعد تدفق العمل الآلي والمتزامن للغاية أمرًا ضروريًا لزيادة إنتاج الإنتاج وتقليل هدر المواد. تتم إدارة العملية بالكامل عن طريق نظام التحكم PLC المتقدم، مما يضمن قياس الطول الدقيق ودقة القطع.

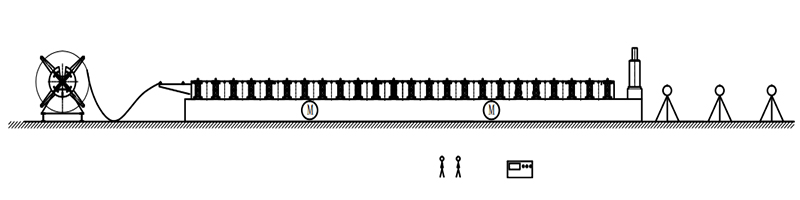

آلة التفكيك ← جهاز التغذية ← مطحنة التشكيل الرئيسية ← جهاز القطع الهيدروليكي ← نظام التحكم PLC ← المحطة الهيدروليكية ← حامل الخروج*3

عرض مكونات الماكينة

يتم اختيار كل مكون وتجميعه بعناية لتعزيز السلامة التشغيلية والدقة وسهولة الصيانة. يضمن جهاز التغذية دخول المواد بسلاسة ومحاذاة، مما يقلل من خطر تشويش المواد. يعمل درع الأمان على حماية المشغلين من الأجزاء المتحركة، بينما يتيح جهاز القابض نقل الطاقة بسلاسة. أخيرًا، تعمل آلة القطع المسبق الهيدروليكية جنبًا إلى جنب مع النظام الرئيسي لتوفير قطع دقيق دون تشويه حواف اللوحة.

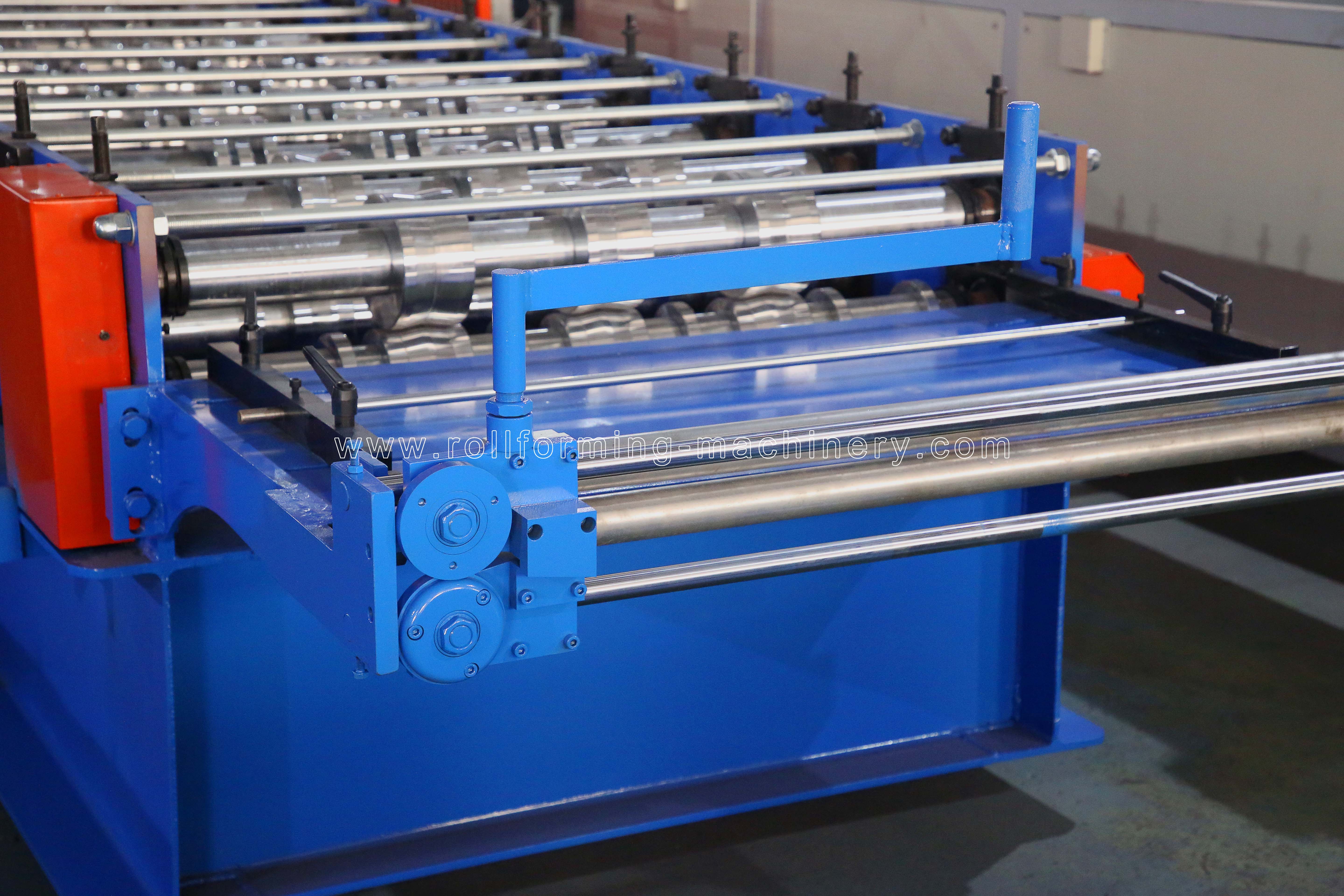

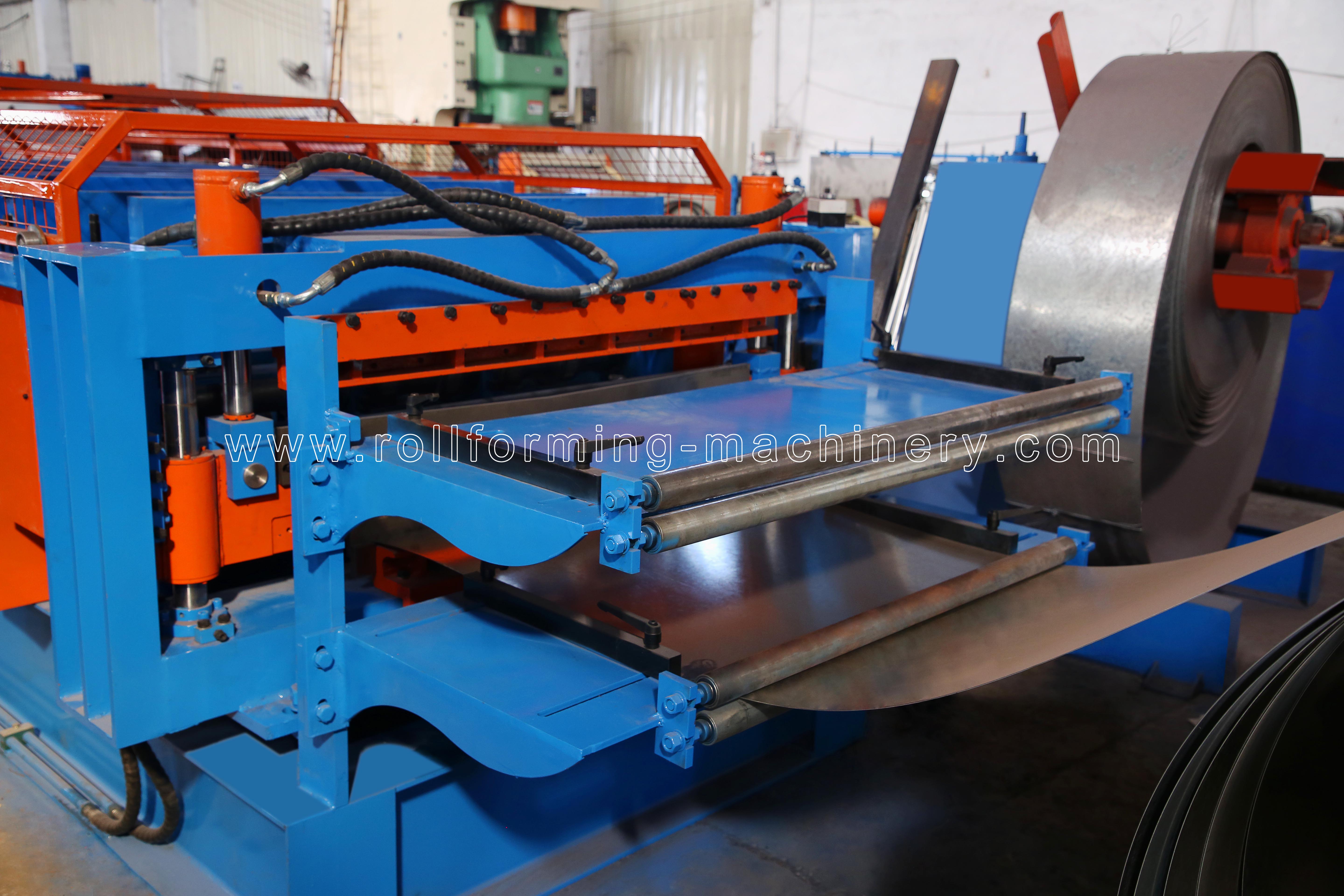

جهاز التغذية

درع السلامة

جهاز القابض

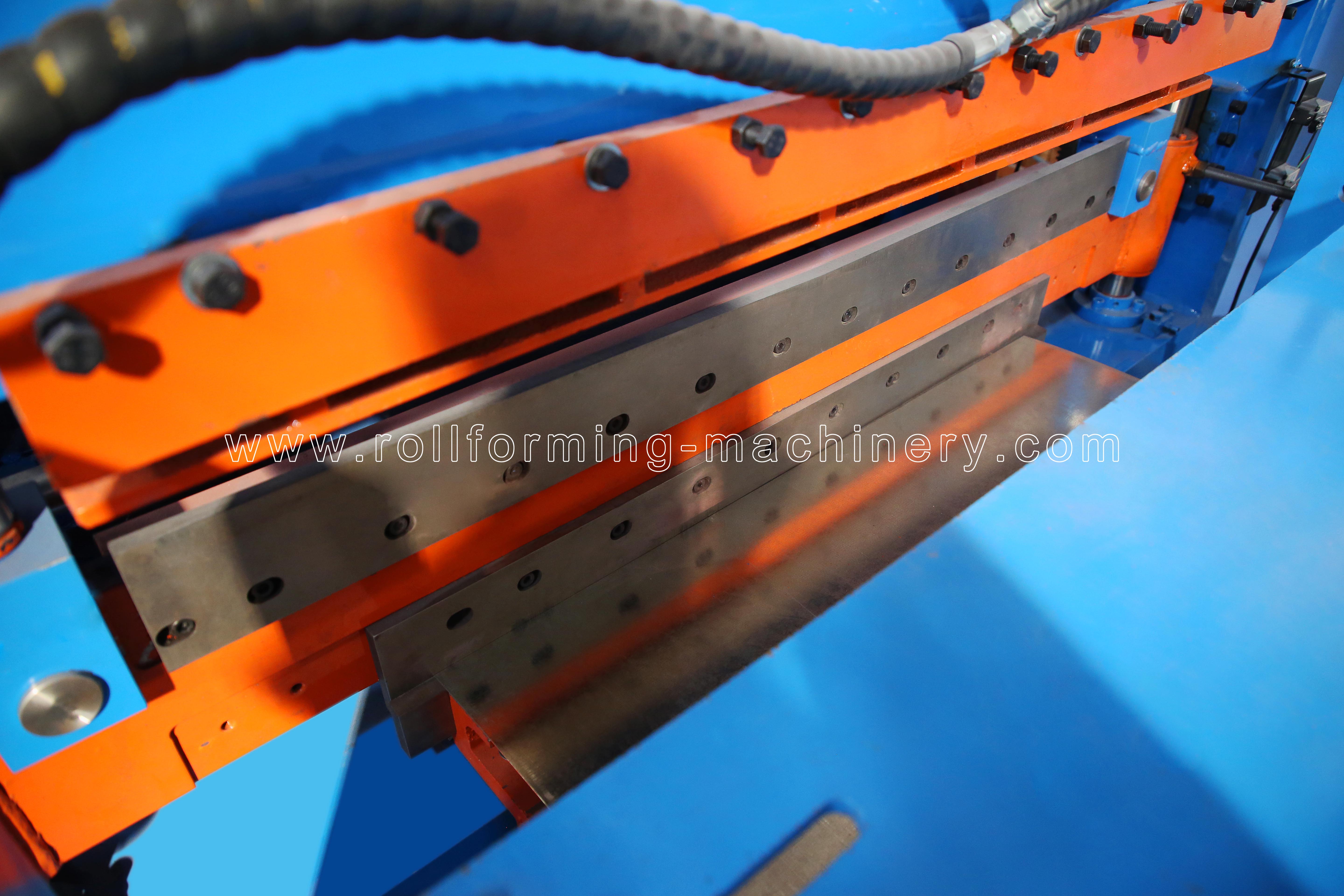

الهيدروليكية قبل القاطع

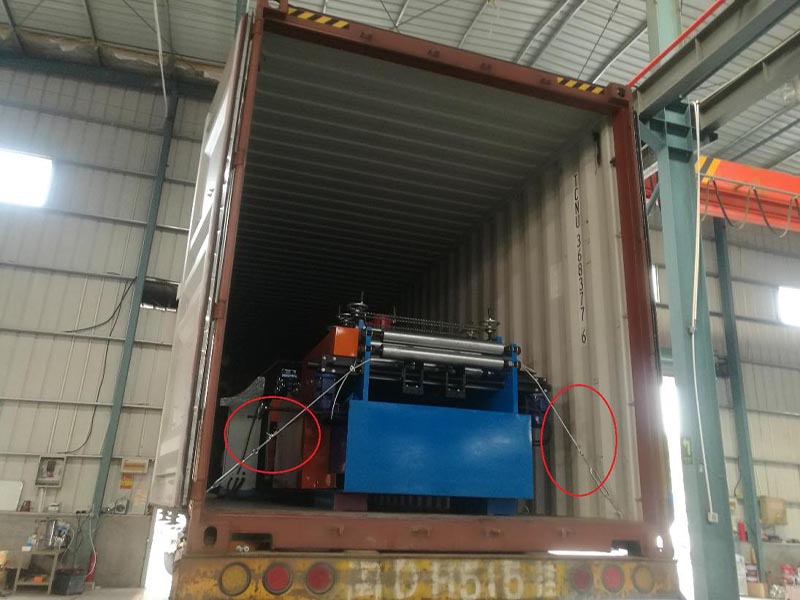

التغليف والشحن

نحن ندرك أن الشحن الدولي يتطلب تغليفًا آمنًا لمنع التلف والتآكل أثناء النقل. تخضع عملية التحميل لدينا لإشراف صارم لضمان وصول الماكينة إلى منشأتك في حالة ممتازة.

طريقة التعبئة: الجسم الرئيسي للآلة عاري ومغطى بغشاء بلاستيكي (للحماية من الغبار والتآكل) . يتم تحميلها بعناية في الحاوية وتثبيتها بثبات باستخدام الحبال والأقفال الفولاذية، مما يجعلها مناسبة للغاية للنقل عبر المحيطات لمسافات طويلة.

شروط التجارة

تم تصميم شروطنا التجارية لتوفير المرونة والموثوقية، ودعم جداول المشتريات والمشروعات الخاصة بك بشكل فعال.

الحد الأدنى لكمية الطلب (موك): 1 مجموعة
وقت التسليم: حوالي 45 يوم عمل
ميناء التحميل: ميناء شيامن
نوع الدفع: عن طريق T / T أو عن طريق خطاب الاعتماد
التصدير: تم التصدير بنجاح إلى أكثر من 50 دولة ومنطقة، بما في ذلك تايوان والمملكة المتحدة وفرنسا وسنغافورة واليونان وأستراليا والولايات المتحدة الأمريكية والمكسيك والبرازيل وتشيلي وبوليفيا وترينيداد وإسرائيل والمملكة العربية السعودية، إلخ.

حالة التطبيق

توضح حالات تطبيق معدات تشكيل اللف الخاصة بنا جودة الإنتاج الاستثنائية وموثوقية حلول التصنيع لدينا. مصممة لإنتاج عالي الكفاءة، توفر آلة تشكيل الأرضيات ذات الطبقة المزدوجة مقاطع معدنية متميزة مناسبة لمجموعة واسعة من مشاريع البناء الصناعية والتجارية والسكنية. من خلال ضمان الأبعاد الدقيقة، والتسطيح الممتاز، وقدرة التحمل الفائقة، تلبي هذه المنتجات النهائية المتطلبات الصارمة لهياكل البناء الحديثة وتساعد المشترين على تقليل مخاطر التثبيت.

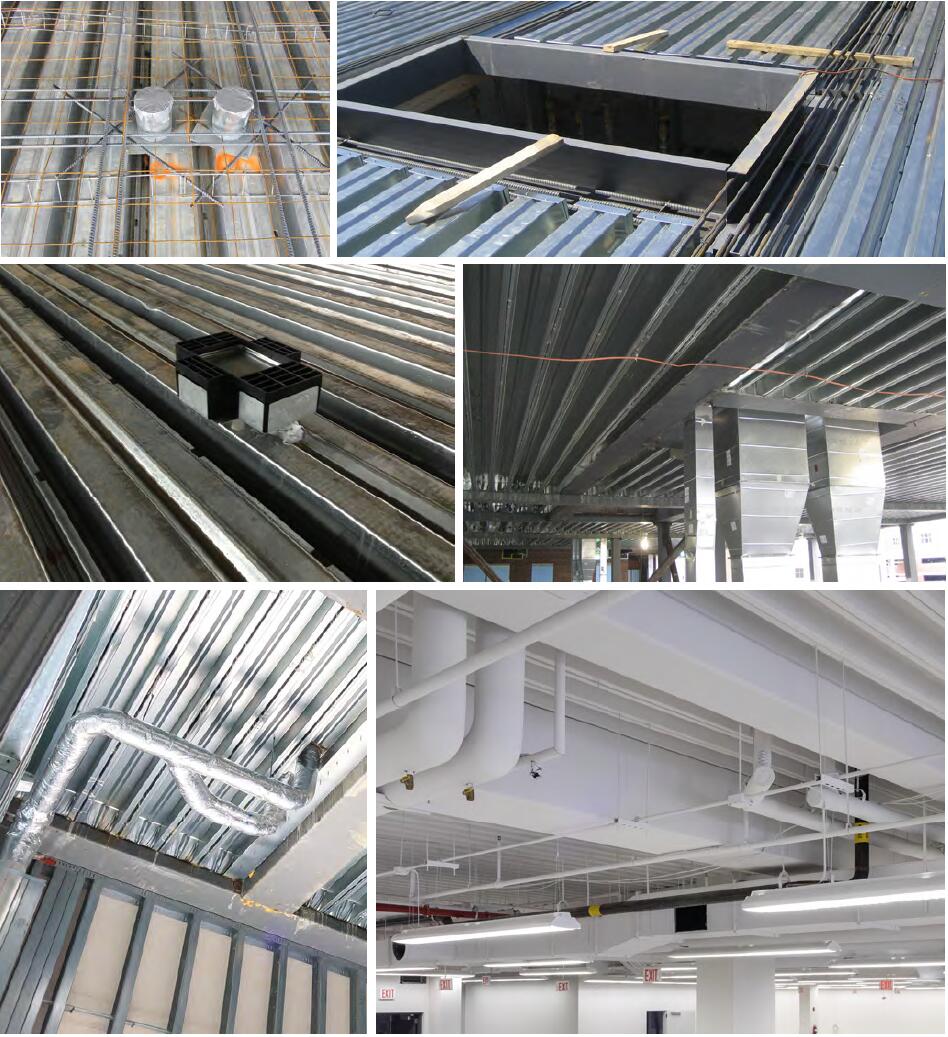

حالة تطبيق آلة تشكيل اللوحة AG

تعرض الصور أعلاه الأداء الموثوق والسلامة الهيكلية الممتازة للألواح المشكلة في بيئات البناء الواقعية. تضمن معداتنا أن كل لوحة يتم إنتاجها تحافظ على دقة الأبعاد الصارمة، مما يساهم في بناء واجهات خارجية وأنظمة أسقف قوية وممتعة من الناحية الجمالية.
