آلة تشكيل لفة طبقة مزدوجة للبلاط المزجج ولوحة سقف شبه منحرف

مواصفات آلة تشكيل الطبقة المزدوجة

العنصر الأول: آلة تشكيل الطبقة المزدوجة للبلاط المزجج ولوحة السقف شبه المنحرفة

تم تصميم نظام التصنيع ثنائي المستوى هذا لزيادة المساحة الأرضية التشغيلية إلى الحد الأقصى وتقليل الاستثمار في المعدات، وينتج شكلين متميزين للسقف المعدني ضمن مساحة واحدة مدمجة. من خلال مشاركة إطار رئيسي قوي ونظام طاقة، يمكن للمنشآت تحسين تخطيطها دون التضحية بقدرات الإنتاج. يضمن التصميم الهيكلي للخدمة الشاقة الحد الأدنى من الاهتزاز أثناء التشغيل، مما يوفر أساسًا ثابتًا يترجم إلى لوحات دقيقة وموحدة. سوف يلاحظ المشغلون ناقل الحركة السلس والهادئ حيث تتغذى الملفات الفولاذية عبر المحطات، مما يعكس الدقة الهندسية للمحركات الداخلية. تم تصميم هذا النظام متعدد الاستخدامات لإنتاج أسقف معدنية متينة للغاية ومقاومة للعوامل الجوية تستخدم في المنشآت الصناعية والمجمعات التجارية والمباني السكنية الحديثة. يُظهر الملمس الملموس للألواح النهائية دقة التشكيل الفائقة التي حققتها هذه المعدات.

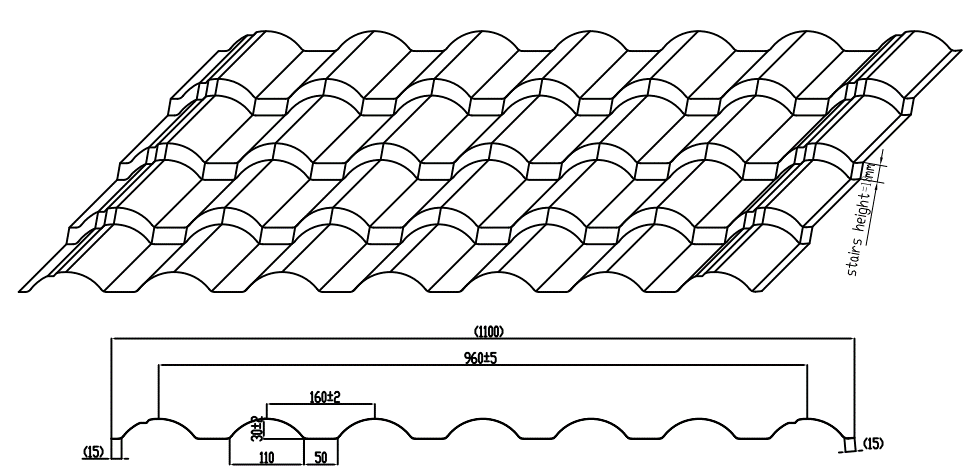

رسم الملف الشخصي والقدرة على التكيف والتخصيص:

من خلال إدراك أن المتطلبات المعمارية تختلف بشكل كبير عبر المشاريع الإنشائية المختلفة، يدعم فريقنا الهندسي التخصيص العميق بناءً على رسومات الملفات الشخصية الحصرية المقدمة من العملاء. وهذا يضمن التكيف المثالي لإنتاج البلاط المزجج المعقد وألواح السقف شبه المنحرفة. توضح الرسوم البيانية المرئية أدناه التكوينات الهندسية الدقيقة التي يستطيع هذا الجهاز تكرارها بدقة مذهلة.

مواصفات المواد:

يبدأ تحقيق السلامة الهيكلية في ألواح التسقيف النهائية بالتعامل الدقيق مع المواد. تتعامل آلية التغذية مع أجهزة القياس المحددة بسلاسة، مما يمنع خدش السطح أو تلف الطلاء للملفات المطلية مسبقًا. تتميز الألواح الناتجة بمقاومة ممتازة للطقس وقدرة تحمل. تعد الدقة أمرًا بالغ الأهمية، ويتم الحفاظ على التحكم الصارم في الأبعاد طوال عملية التشكيل المستمرة لضمان محاذاة كل لوحة بشكل مثالي أثناء التثبيت الهيكلي النهائي.

• سمك المادة: 0.35-0.6 مم
• العرض الفعال: 960 مم / 1000 مم
• المواد القابلة للتطبيق: الفولاذ المجلفن المطلي مسبقًا (PPGI)، قوة الخضوع 235-345Mpa - يرجى التأكد من
• التسامح الفعال للعرض: ± 5 مم
• تفاوت تباعد الموجة: ± 1 مم
• تسامح ارتفاع الموجة: ± 1 مم
• تسامح القطع حسب الطول ± ± 1 مم

مكونات الآلة

تم إنشاء كل وحدة ضمن هذا النظام ثنائي المستوى وفقًا لمعايير التصنيع الدولية الصارمة. يضمن دمج اللحام عالي القوة مع الآلات الدقيقة أن تتحمل المعدات دورات الإنتاج المستمرة والثقيلة مع الحفاظ على التفاوتات الدقيقة. يوضح التفصيل التالي المكونات الأساسية التي تدفع الأداء الاستثنائي للآلة وطول عمرها.

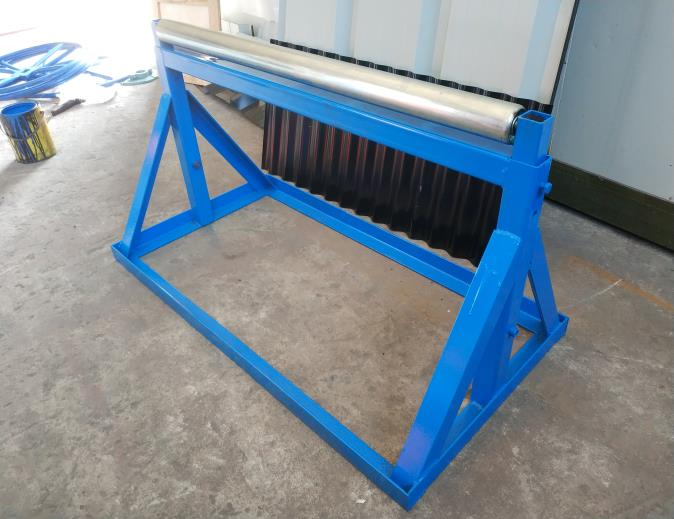

1) آلة التفكيك اليدوية: مجموعتان

يبدأ خط الإنتاج بمرحلة تغذية المواد، باستخدام آليات فك اللف الموثوقة. توفر هذه الوحدات القوية عملية فك مستقرة للملفات الفولاذية الثقيلة، مما يمنع ركود المواد أو تشابكها قبل دخولها إلى قسم التشكيل الرئيسي. ويضمن الشد الميكانيكي معدل تغذية ثابتًا، وهو أمر بالغ الأهمية للحفاظ على التحمل المحكم في اتجاه مجرى النهر.

------- الصورة للاشارة فقط

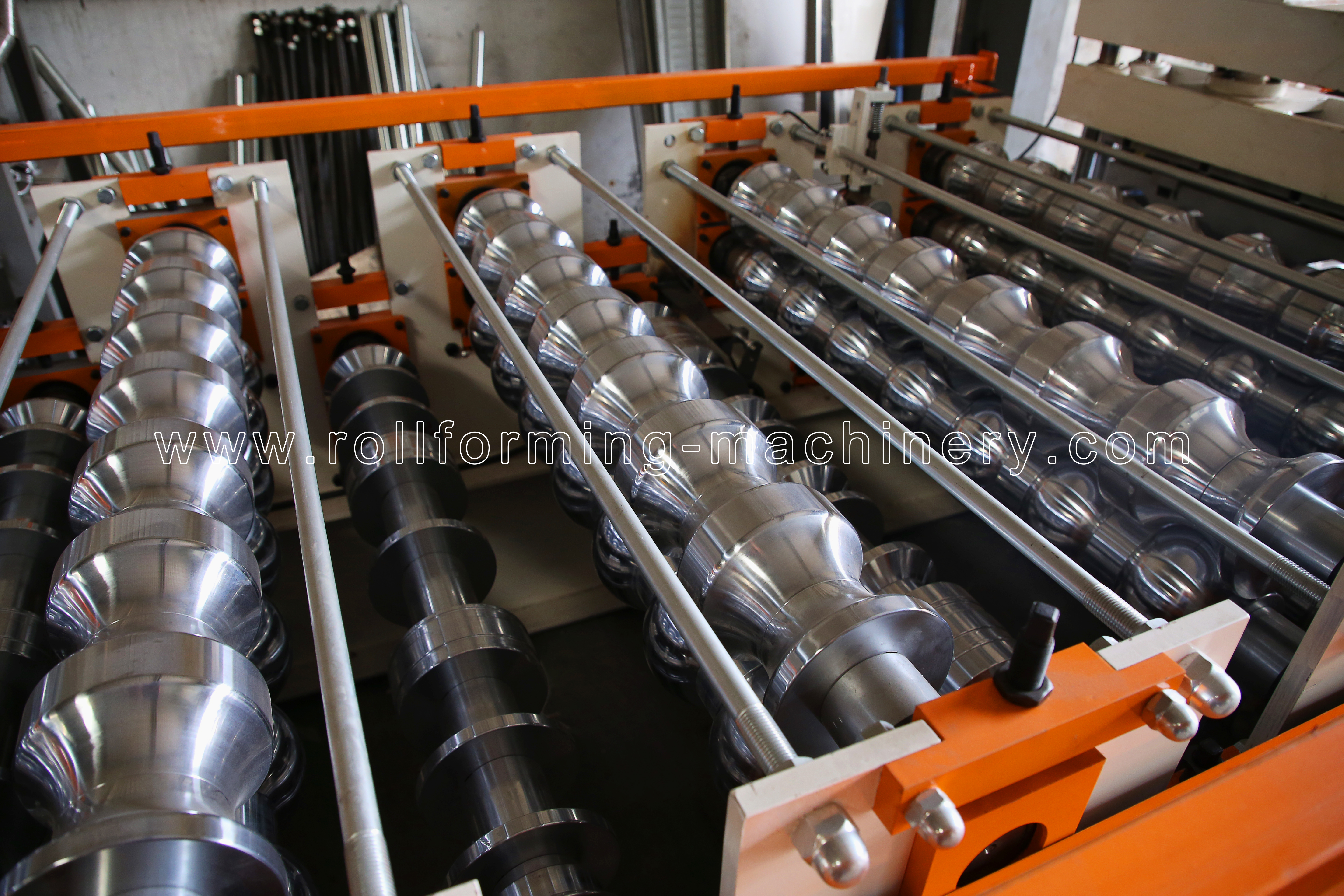

2) مطحنة الدرفلة الباردة:

تم تصميم إطار الجسم الرئيسي ليتحمل عقودًا من الاستخدام الصناعي الثقيل، ويوفر صلابة استثنائية ضد القوى الجانبية. لتقليل الفاقد، فهي مجهزة بقاطعة يدوية لسهولة التشغيل وتوفير المواد. تخضع بكرات التشكيل الأساسية لمعالجة صارمة ومعالجة حرارية، مما يترك سطحًا ناعم الملمس بشكل استثنائي ويحمي تشطيبات الملف المطلية مسبقًا. تسمح آلية التحكم الذكية هذه للمشغلين بالتبديل بين الملفات العلوية والسفلية بسرعة دون إعادة معايرة يدوية مملة.

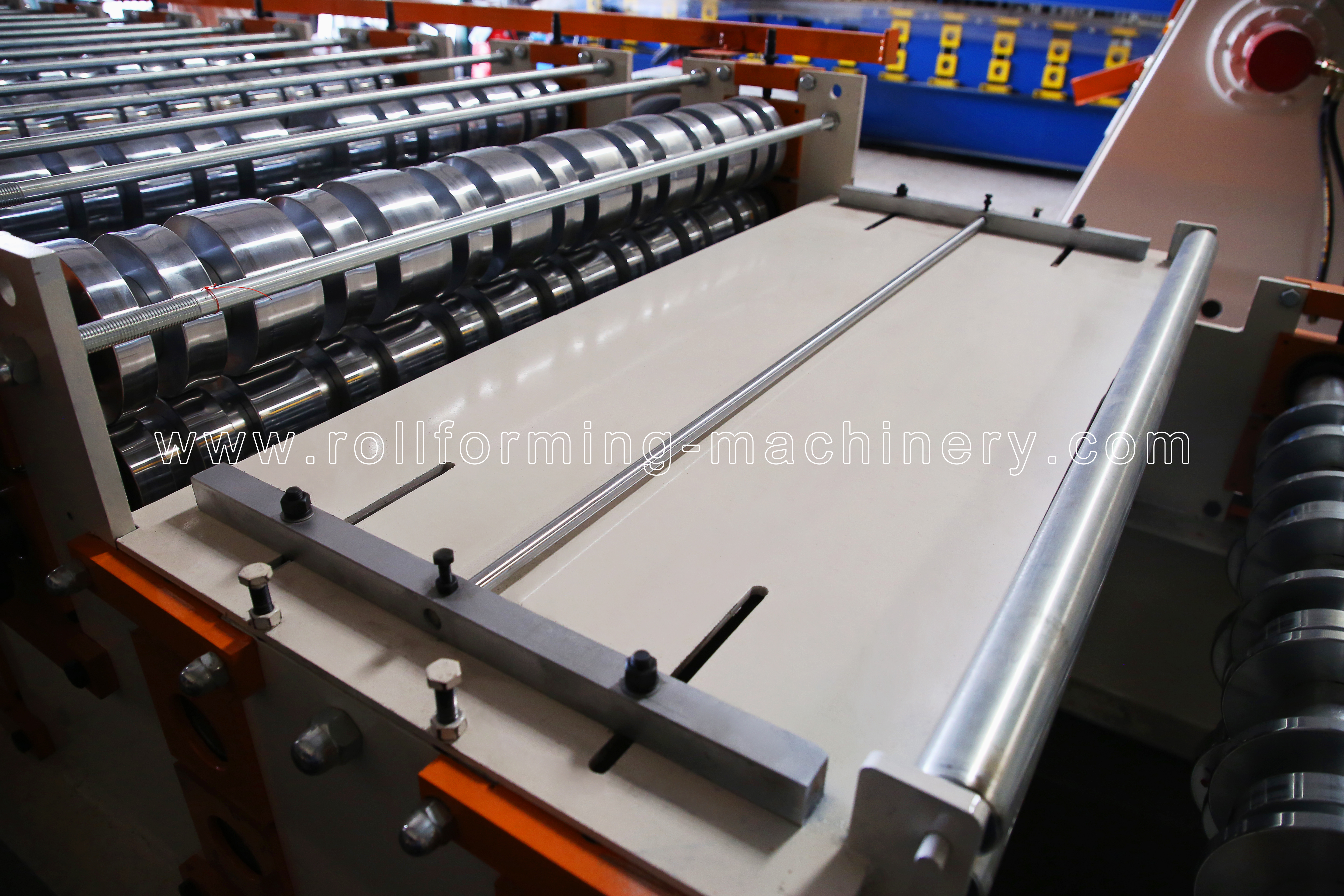

• مع دليل مواد التغذية، إطار الجسم مصنوع من الفولاذ من النوع H450 عن طريق اللحام
• مع قاطع يدوي لسهولة التشغيل وحفظ المواد:
• سمك اللوحة الجانبية: 18 مم
• بكرات مصنوعة من الفولاذ 45#، مخارط CNC، معالجة حرارية، مطلي بالكروم الصلب بسمك 0.04 مم ، سطح مع معالجة مرآة
• قطر الأعمدة= ф90mm/ ф75mm، تشكيل دقيق؛
• قيادة المحرك، ناقل الحركة / العجلة المسننة، حوالي 14/18 خطوة للتشكيل؛
• المحرك الرئيسي = 7.5 كيلو وات، التحكم في سرعة التردد، سرعة التشكيل حوالي 15 م / دقيقة.
• لا يمكن أن تعمل طبقتان في نفس الوقت.
• تشترك كل من مجموعتي التشكيل في قاعدة الآلة، المحرك وخزانة التحكم، ومن خلال مفتاح القابض لتحقيق غرض مزدوج.
• جميع البراغي اللولبية بدرجة 8.8 لضمان تثبيت هيكل الماكينة بإحكام وعمر طويل أثناء تشغيل الماكينة لفترة طويلة.
• سرعة التشكيل الحقيقية: 15-20 م/دقيقة (لا تشمل وقت القطع)

3) جهاز القطع الهيدروليكي:

من خلال تقديم حافة نظيفة وخالية من التشويه على كل لوحة، تعمل آلية القطع بدقة هائلة. يتم توليد القوة المطلقة من خلال محطة هيدروليكية مخصصة، مما يضمن الأداء المتزامن مع المحرك الرئيسي. يتم تصنيع مادة أداة القطع من سبائك ممتازة، وتخضع للمعالجة الحرارية الدقيقة للحصول على صلابة لا مثيل لها ومقاومة للتآكل. للحفاظ على صحة السوائل المثلى، تم تجهيز النظام بترشيح متقدم، مما يضمن التشغيل السلس والهادئ خلال ملايين دورات القطع.

• قطع ما بعد القطع، التوقف عن القطع، شفرات قطع من قطعتين، بدون تقطيع
• محرك هيدروليكي: 4 كيلو واط، نطاق الضغط الهيدروليكي: 0-8 ميجاباسكال
• مادة أداة القطع: Cr12MoV ( = SKD11 مع مليون مرة على الأقل من عمر القطع )، المعالجة الحرارية إلى درجة HRC58-62
• يتم توفير قوة القطع من خلال المحطة الهيدروليكية للمحرك الرئيسي،
• النظام الهيدروليكي مع فلتر الزيت لترشيح الزيت، لضمان نظافة الزيت المتداول وإطالة عمر النظام الهيدروليكي (انظر الصورة أدناه)
• رقم الزيت الهيدروليكي: Shell Tellus S2 M 46 أو طراز مماثل

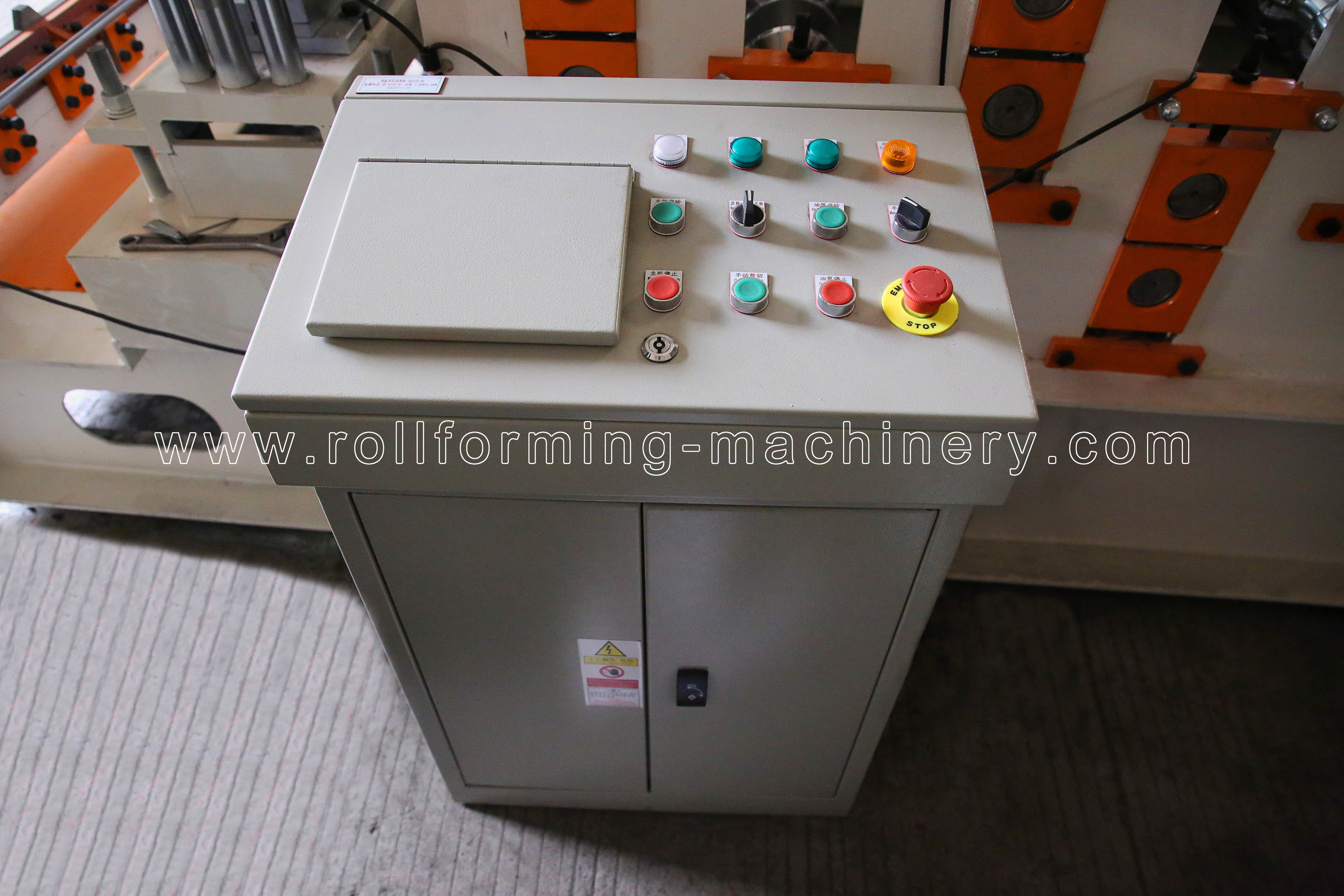

4) نظام التحكم PLC

المركز العصبي لهذا الجهاز هو الواجهة الرقمية المتقدمة. تم تصميم النظام لتقليل الأخطاء البشرية، وهو يسمح للمشغلين ببرمجة كميات وأطوال الدُفعات بسهولة. تضمن قدرة المعالجة السريعة للإلكترونيات المدمجة تنفيذ كل عملية قطع بدقة متناهية. يعمل مركز التحكم الذكي هذا على تبسيط عملية الانتقال بشكل كبير عند استخدام القابض الميكانيكي للتبديل بين طبقات التشكيل العلوية والسفلية.

• التحكم في الكمية وطول القطع تلقائيًا
• مدمج مع: PLC، العاكس، شاشة تعمل باللمس، التشفير، إلخ
• تسامح القطع حسب الطول ± 1 مم
• جهد التحكم 24 فولت

5) رف الخروج:

بمجرد قص الألواح النهائية إلى الطول المبرمج بالضبط، فإنها تنتقل بسلاسة إلى طاولات الاستقبال. يحمي هذا التصميم المخفف للاحتكاك السطح الأصلي للبلاط المزجج أو الصفائح شبه المنحرفة التي تم تشكيلها حديثًا حيث يتم تفريغها يدويًا وتكديسها للتغليف، مما يضمن وصول المنتج النهائي إلى المستخدم النهائي في حالة لا تشوبها شائبة.

• غير مزود بالطاقة، وحدتان ، مع بكرات لسهولة الحركة

صورة الآلة (للإشارة فقط) ودعم التطبيق

المواصفات والصور المذكورة أعلاه هي للإشارة فقط، وقد تختلف المواصفات الدقيقة قليلاً وتحتاج إلى الرجوع إلى الجهاز بناءً على متطلباتك المخصصة المحددة. نحن نقدم دعمًا شاملاً وشاملاً، بدءًا من تصميم رسم الملف الشخصي الأولي وتصنيع المعدات وحتى إرشادات التثبيت والدعم الفني على المدى الطويل. يضمن التزامنا أن تحقق منشأتك إنتاجًا متواصلًا، وتقدم ألواحًا معمارية عالية القوة لتطبيقات الأسقف الصناعية والتجارية والسكنية على مستوى العالم.
