آلة تشكيل بالدلفنة ذات الطبقة المزدوجة عالية الجودة للملف المموج وملامح التسقيف

تخصيصof

طبقة مزدوجة لفة تشكيل آلة

العنصرI طبقة مزدوجة لفة تشكيل آلةل المموج الملف الشخصي&تسقيفالملف الشخصي

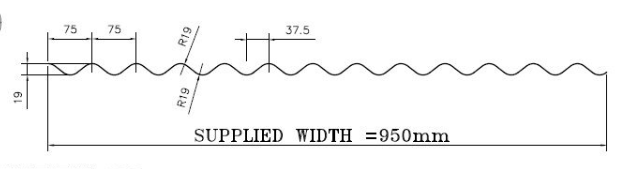

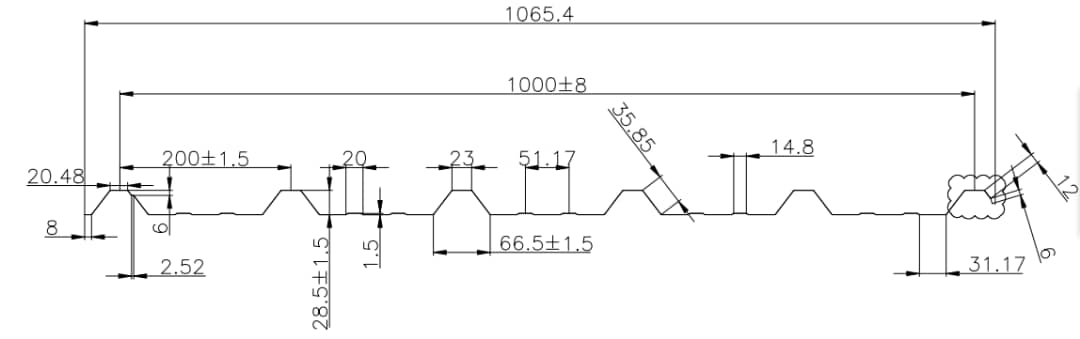

رسم الملف الشخصي:

مادة:

سمك المواد:0.4-0.6.مم تأثيرالعرض:950مم/1000MM.

المعمول بهاالمواد: prepainted مكلفنةالصلب (PPGI),Yقوة IELD350Mpa.—الثابتة والمتنقلة تأكيد

عرض فعالالتسامح: ±5MM تسامح تباعد الموجة: ± 1mm

ارتفاع الموجةالتسامح: ±1MM القطع إلى طول التسامح ≤ ± 1 مم

مكونات الجهاز

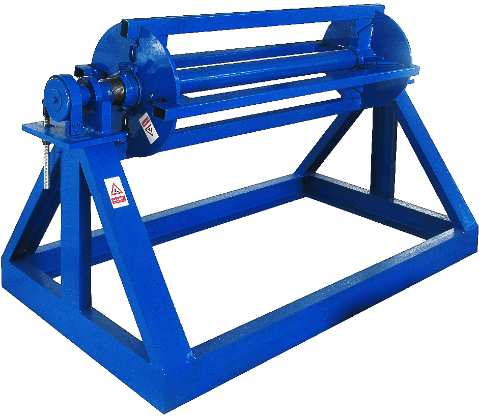

1)كتيبالمثقف: 2 مجموعةs

------- صورة فوتوغرافيةلالمرجعيفقط

2)مطحنة المتداول الباردة:

مع دليل المواد التغذية، إطار الجسم مصنوع منH450 نوع الصلب عن طريق اللحام؛

مع دليلالدائمةلسهولة التشغيل وحفظ المواد:

سمك بوفي:22mm.

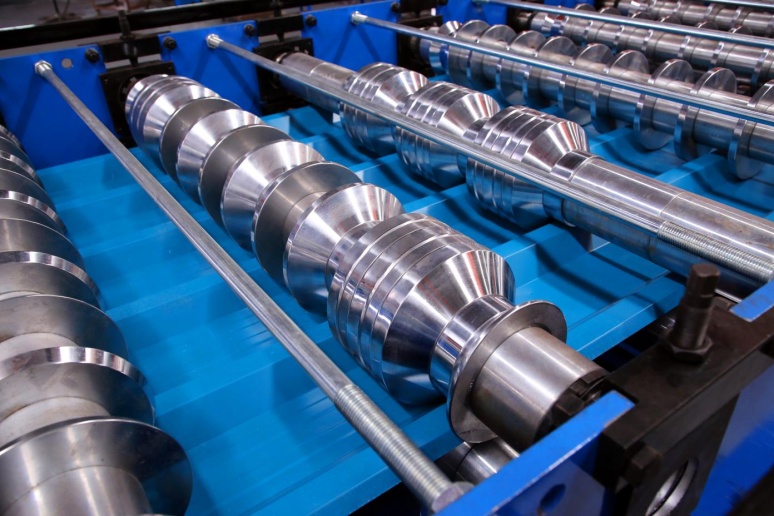

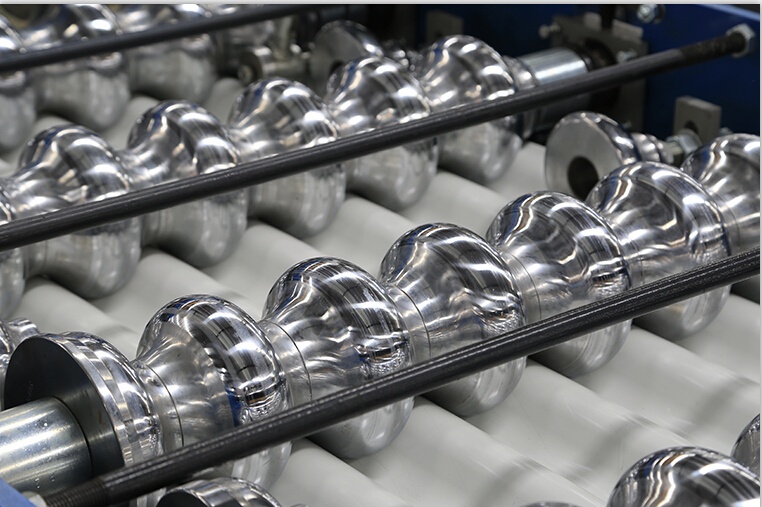

بكرات تصنيعها من 45 # الصلب، مخارط CNC، المعالجة الحرارية،من الصعب كروم المغلفة مع سمك0.04مم ،السطحيةمع علاج المرآة

مهاوي قطر = Ф90mm / Ф75mm، الدقة تشكيله;

قيادة السيارات، انتقال العتاد / ضرس، حول20/20.خطوةsلتشكيل;

المحرك الرئيسي = 7.5kw، التحكم في سرعة التردد,

تشكيل سرعة حوالي 15m / دقيقة

لا يمكن لطبقتين العمل في نفس الوقت

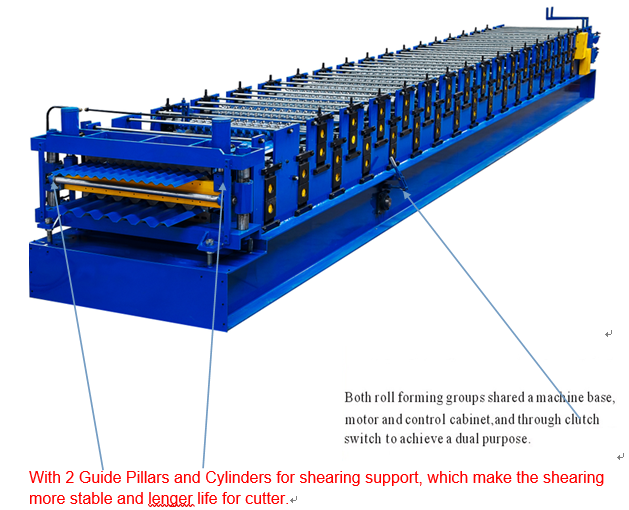

شاركت كل من مجموعات تشكيل لفة قاعدة آلة، ومحرك المحرك والتحكم، ومن خلال مفتاح القابض لتحقيق غرض مزدوج.

كل الالبراغي المسمار مع الصف 8.8 لضمان إصلاح هيكل الماكينة بإحكام وعمر طويل أثناء تشغيل الجهاز لفترة طويلة.

سرعة تشكيل حقيقية:15-20M /مين(لا تشمل قطع الوقت)

3)وظيفة هيدروليكيةجهاز قطع:

آخر قطع، توقف لقطع،tوشفرات قطع قطع WO، لا تومض

هيدرولic.محرك:4KW، نطاق الضغط الهيدروليكي:0-8MPA.

مادة أداة القطع:CR12.موV(= SKD11 مع ما لا يقل عن مليون مرة من قطع الحياة)،المعالجة الحرارية إلى درجة حرارة HRC58-62

يتم توفير طاقة القطع من قبل محطة هيدروليكية المحرك الرئيسية

النظام الهيدروليكيمع فلتر الزيت للنفطالترشيح، إلىتأكد من أن النفط المعمم نظيف وتطيل حياة النظام الهيدروليكي(انظر الصورة أدناه)

رقم الزيت الهيدروليكي: شل Tellus S2 M 46 أو نموذج متساو

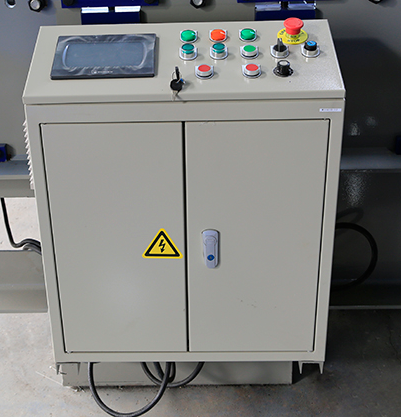

4)نظام التحكم PLC.

السيطرة على الكميتyوقطع طول تلقائيا

جنبا إلى جنب مع: PLC، العاكس، شاشة تعمل باللمس، التشفير، إلخ

التسامح القطع إلى الطول≤ ± 1.مم

السيطرة الجهد24 فولت

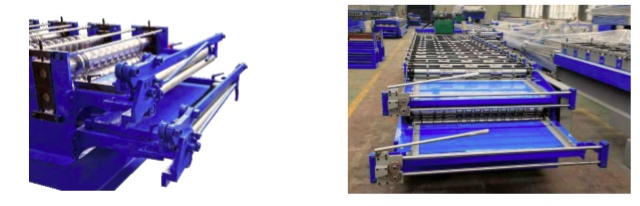

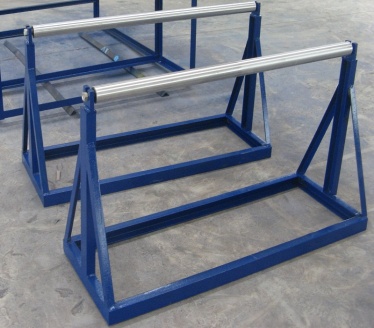

5)خروج الرف:

غير مدعومة،2 وحدات, مع بكرات على ذلك لسهولة الحركة

آلةصورة(فقط للرجوع اليها)

فوق المواصفات والصور ليست سوى المرجع، واحد دقيق ربما تختلف قليلا وتحتاج إلى الرجوع إلى الجهاز.
