| الكمية: | |
|---|---|
YX62-490
BMS
| لا. | المؤشرات الرئيسية | لفة تشكيل معلمات مطحنة | ||
| 1. | الأعلى.عرض التغذية | 1250 ملم | محطات التشكيل | 20 خطوة |
| 2. | نطاق الضغط الهيدروليكي | 0-16 ميجا باسكال | قاعدة | ح450 |
| 3. | نطاق معرف الملف | 470 مم ± 30 مم | سمك الجدار الجانبي | Q235 t18mm |
| 4. | المحرك الهيدروليكي | 2.2 كيلو واط | مهاوي | ف 75 ملم |
| 5. | مواد التطبيق | ورقة مجلفنة (جي)، الصلب المدرفلة على البارد (CRC)، لفة الساخنة | قوة المحرك الرئيسي | 7.5 كيلو واط |
| 6. | قوة العائد | 245-550 ميجا باسكال | مسامير لولبية | الصف 8.8 |
| 7. | سرعة التشكيل | 12-15 م/دقيقة | أسطوانة | 45# فولاذ |
| 8. | سمك المادة | 0.3-0.8 ملم | لون الآلة | أزرق |
| 9. | نظام التحكم | نظام التحكم PLC | وضع المعالجة | مخارط CNC، معالجة حرارية، مطلية بالكروم الصلب |
| 10. | مواد الاختبار | ستوفر BMS حجم مواد التغذية للشراء قبل أسبوعين من اختبار الماكينة | ||
تدفق العمل
آلة التفكيك → جهاز دليل التغذية → مطحنة تشكيل ← نظام PLC → جهاز ما بعد القطع الهيدروليكي→
رف الخروج

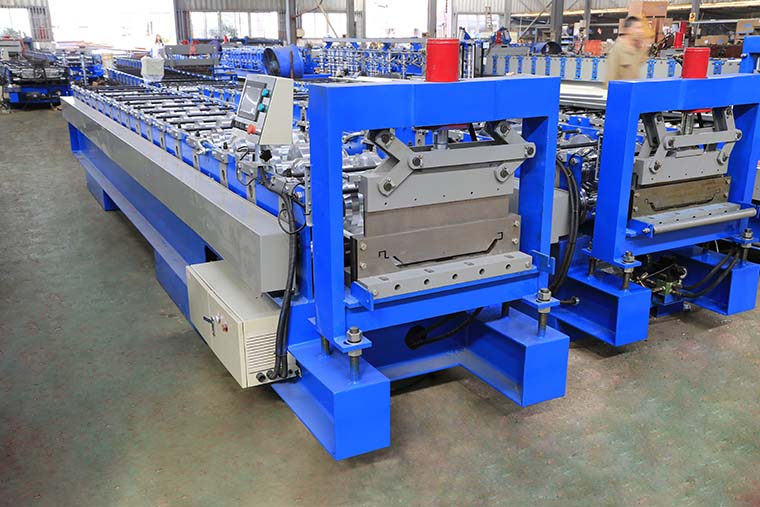

عرض مكونات الآلة

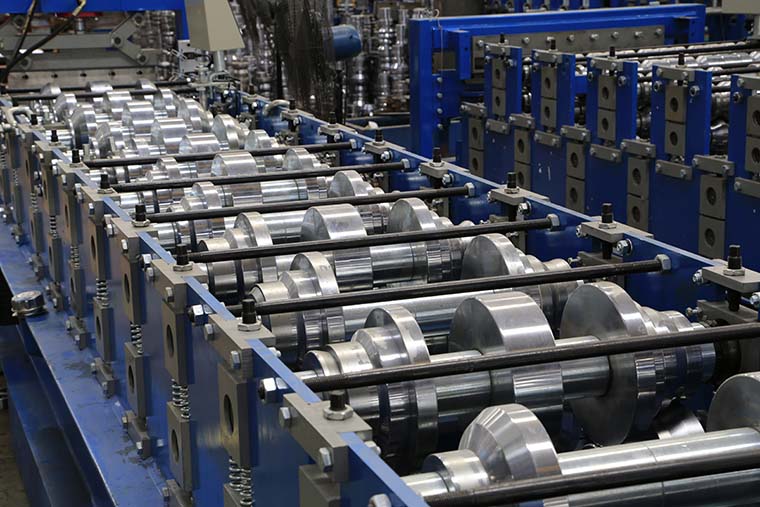

مطحنة تشكيل لفة
إطار الجسم مصنوع من ح450 نوع الصلب باللحام
سمك الجدار الجانبي:Q235 t18mm
بكرات مصنعة من 45 # مصنوعة بدقة، ومطلية بالكروم الصلب؛بسمك 0.5 مم، سطح معالج بالمرآة (لعمر أطول ومقاوم للصدأ)؛
قطر مهاوي =ф75mm، تشكيله بدقة
قيادة العتاد/العجلة المسننة، حول 20 خطوة إلى النموذج
المحرك الرئيسي=7.5 كيلو واط, التحكم في سرعة التردد

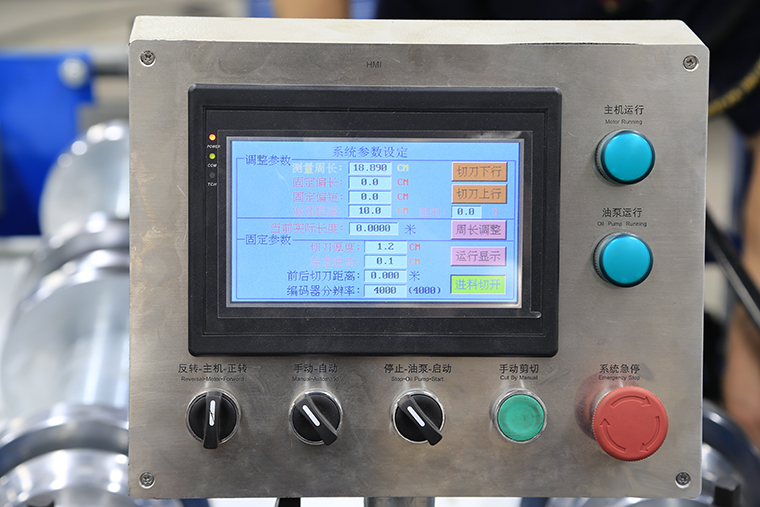

شاشة لمس
1) باستخدام بلك يتحكم التكنولوجيا، متغيرة تكرار سرعة أنظمة التكنولوجيا، ل أدرك تلقائي إنتاج ل ال جميع آلة.
2) النظام provides a ودي آلة الإنسان واجهة، يمكن تعيين ال الدفعة، طول ل ال قطعة عمل, الكمية، الخ.
3) تعمل الوضع: الإدخال شاشة + زر .
4) التشفير عدد ،مع عد أعداد و عد طول وظيفة.

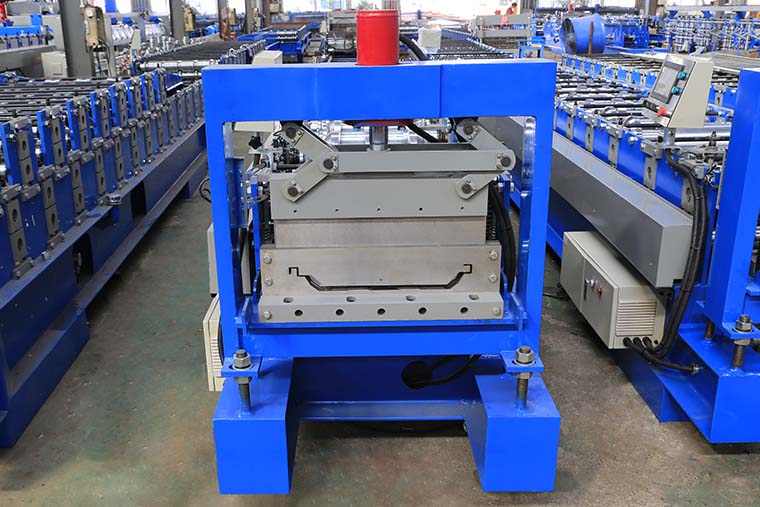

آخر القاطع
بعد القطع، توقف عن القطع، لا يوجد قطع فارغ
المحرك الهيدروليكي:5.5 واطنطاق الضغط الهيدروليكي: 0-16 ميجا باسكال
مادة أداة القطع: قالب فولاذي D2(=Cr12Mov)المعالجة الحرارية لدرجة HRC58-62

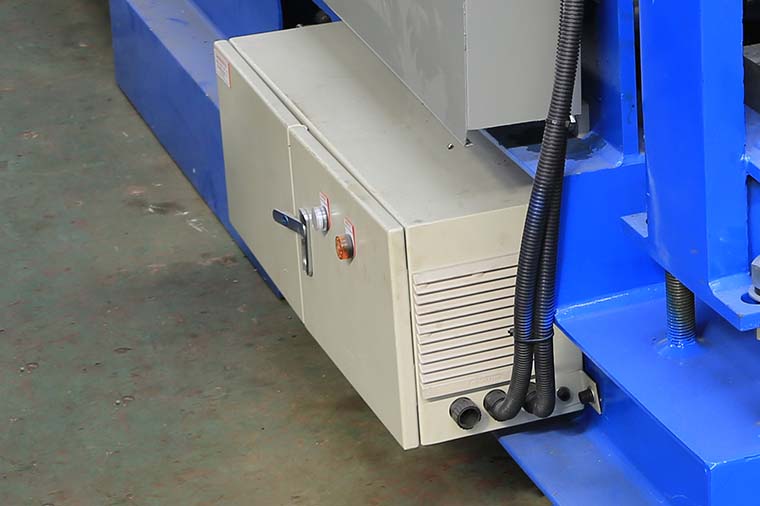

نظام التحكم PLC
مدمج مع: PLC، العاكس، شاشة تعمل باللمس، جهاز التشفير، إلخ
بلك: شنايدر إلكتريك (علامة تجارية فرنسية)/سيمنز (علامة تجارية ألمانية)
العاكس: شنايدر إلكتريك (علامة تجارية فرنسية)/سيمنز (علامة تجارية ألمانية)
شاشة اللمس: شنايدر إلكتريك (علامة تجارية فرنسية)/سيمنز (علامة تجارية ألمانية)
التشفير: KOYO أو OMRON (العلامة التجارية اليابانية)
التسامح مع القطع حسب الطول ± 2 مم جهد التحكم 24 فولت
المنتجات المنتجة آليًا
