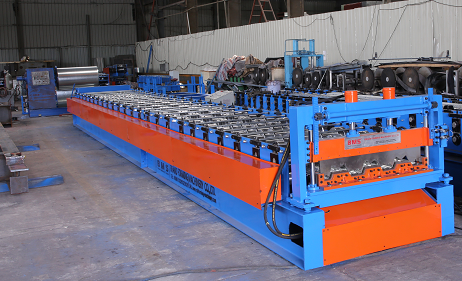

الطابق تزيين لفة تشكيل آلة لYX50-333-1000.الملف الشخصي

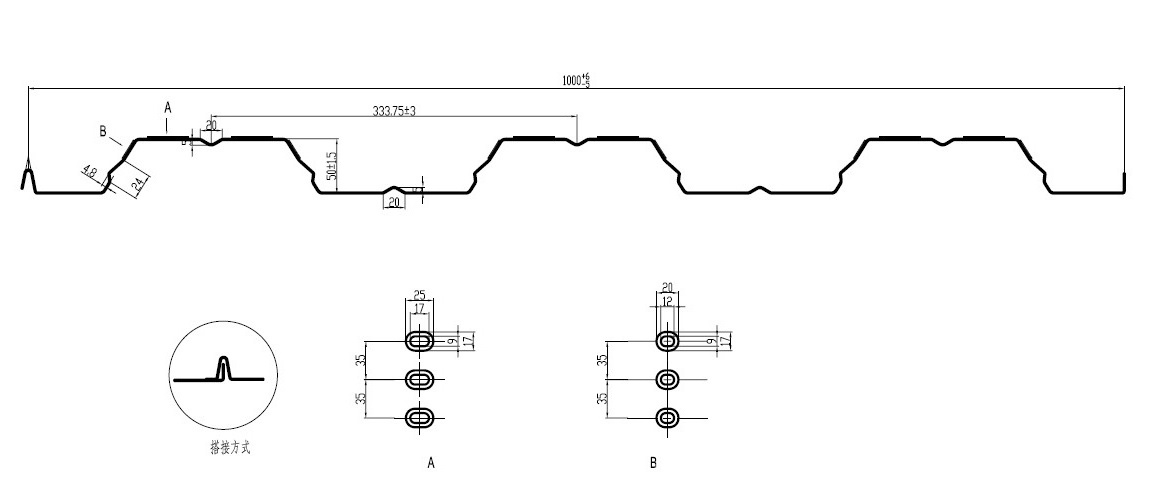

factrifile الرسم
التسامح العرض الفعال: -0 / + 5MM
قسم التسامح: +/- 0.5mm
ⅱ. مادة:
عرض المواد التغذية: 1220 مم & 1250mm
سمك المواد: 0.7-1.5mm
المواد المطبقة: ورقة مجلفنة، 250MPA قوة العائد لسمك 0.7-1.5mm، 500MPA قوة العائد لسمك 1.2MM

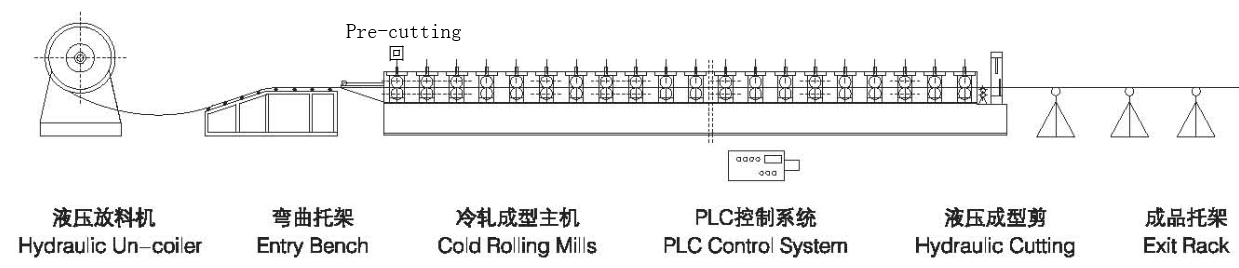

ⅲ.Flow الرسم البياني:
Decoiler → جهاز التغذية → آلة تشكيل رئيسية → كتر آخر هيدروليكي → خروج الرف.
مكونات ⅳ.Machine:

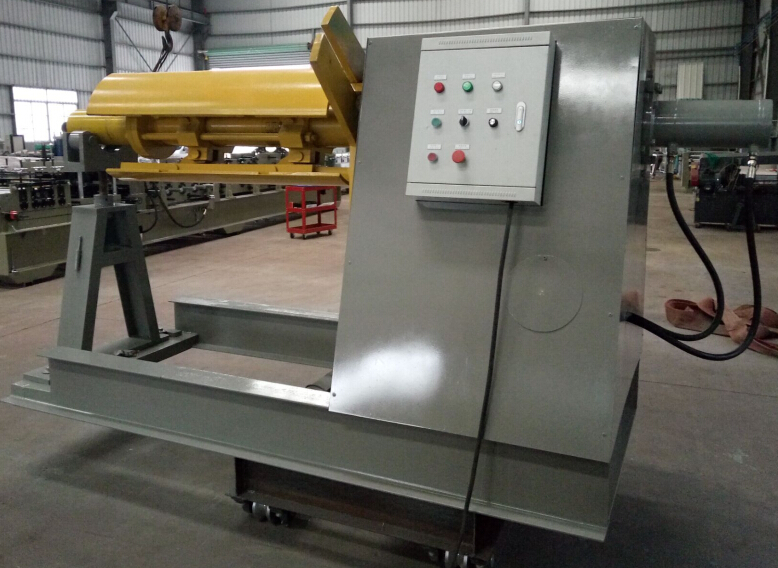

1)فك التشفير الهيدروليكي: مجموعة واحدة5-7tons.
2.لفة تشكيل مطحنة
مع دليل تغذية المواد،
لفة تشكيل آلة مجتمعة مع إطار الجسم وآلية النقل وتشكيل بكرات، إلخ.
أ)إطار الجسم المصنوع منH450 نوع الصلبباللحام مع مظهر جميل، علاج الشيخوخة الطبيعية وعلاج SR (تخفيف التوتر).
ب)إطار الجسم هونوع مجلس الجدار:قطر رمحφ95 / 90mm، مصنوعة من 45 # الصلب، المعالجة الحرارية. السفلى السفلية هي ناقل الحركة الرئيسي عن طريق سلسلة العتاد.

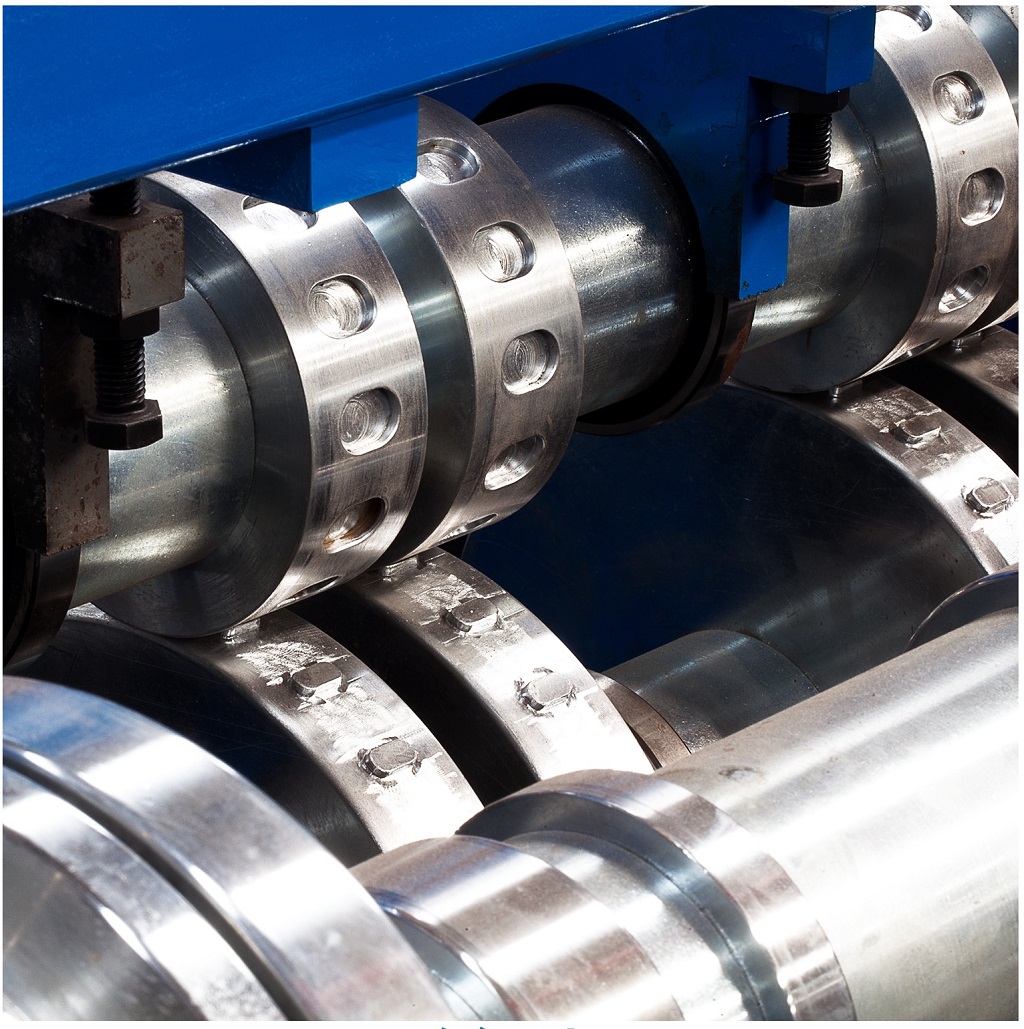

ج)بكرات تصنيعها من رقم 45 الصلب عالية الجودة، المعالجة الحرارية
د)انتقال عن طريق القيادة، ناقل حركة سلسلة والعتاد، حول24-خطوة لتشكيل
المحرك الرئيسي =15kwx2.، التحكم في سرعة التردد
تشكيل السرعةحوالي 15 متر / دقيقة
e)المواد لإزجاء الأسطوانة:تحمل الصلب GCR15.(= EN31) لحياة العمل الطويلة، المعالجة الحرارية
F)كل الالبراغي المسمار مع الصف 8.8 لضمان إصلاح هيكل الماكينة بإحكام وعمر طويل أثناء تشغيل الجهاز لفترة طويلة.

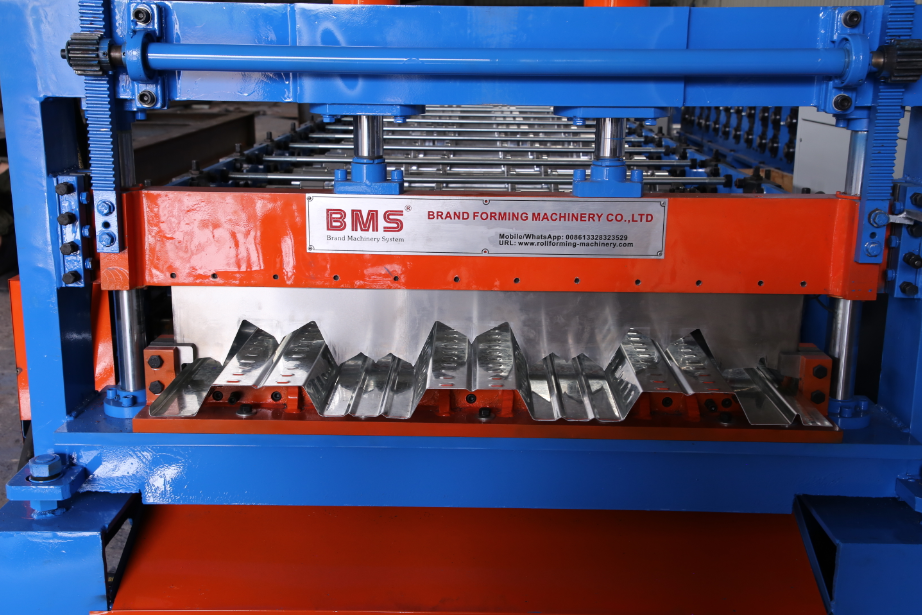

3) جهاز قطع هيدروليكي:
آخر قطع، توقف لقطع، ثلاث قطع من الشفرة لقطع
ما قبل قطع ونشر القطع، استخدم نفس النظام الهيدروليكي
مضخة المحرك: 5.5KW ضغط القطع: Max.16MPA
مادة أداة القطع:القالب الصلب CR12MOV (= D2 الصلب، مع ما لا يقل عن مليون مرة من قطع الحياة)، المعالجة الحرارية
مع 2 دليل الدعم لدعم القص، مما يجعل القص أكثر استقرارا وحياة ربطة عن القاطع.

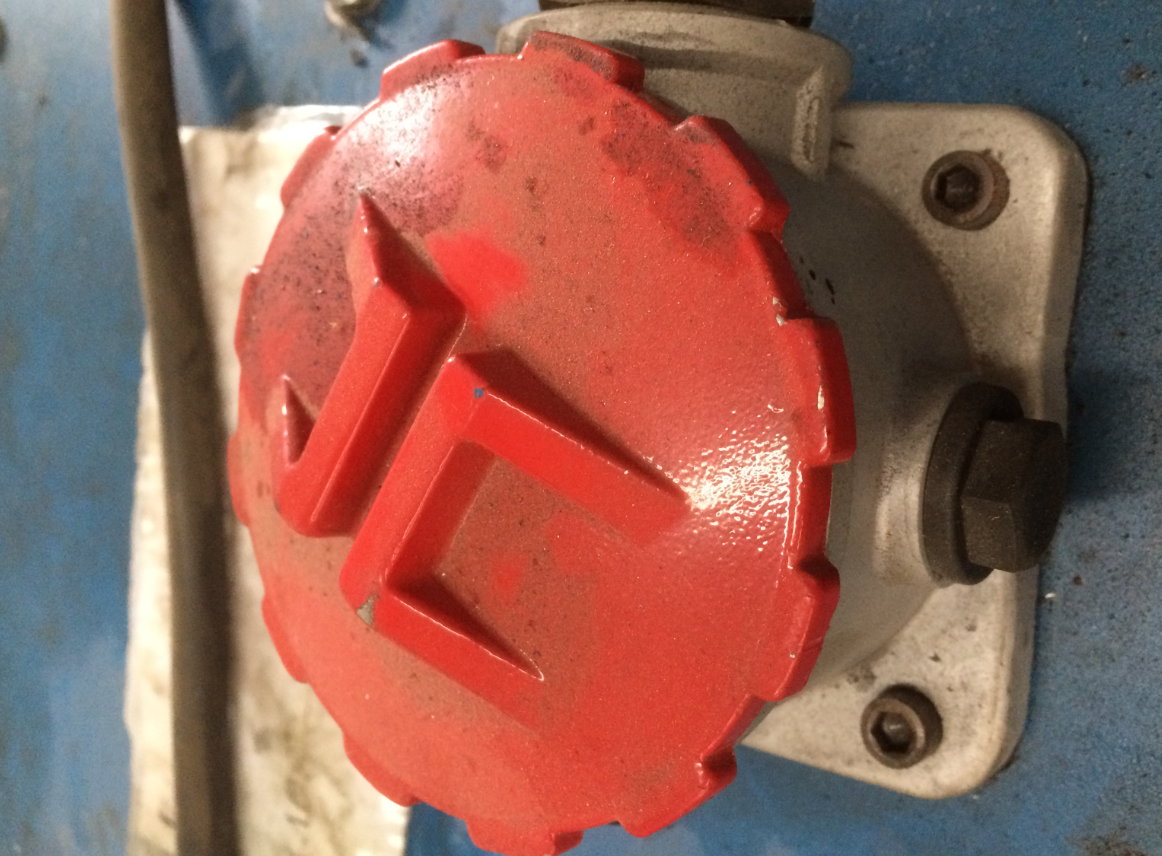

النظام الهيدروليكي:Huade (الصين Top1 Brand) / Yuciyouyan (مشروع مشترك مع Yuken اليابان)، مع مرشح الزيت لترشيح النفط، لضمان النفط المعمم نظيف وتطيل حياة النظام الهيدروليكي. (انظر الصورة أدناه)

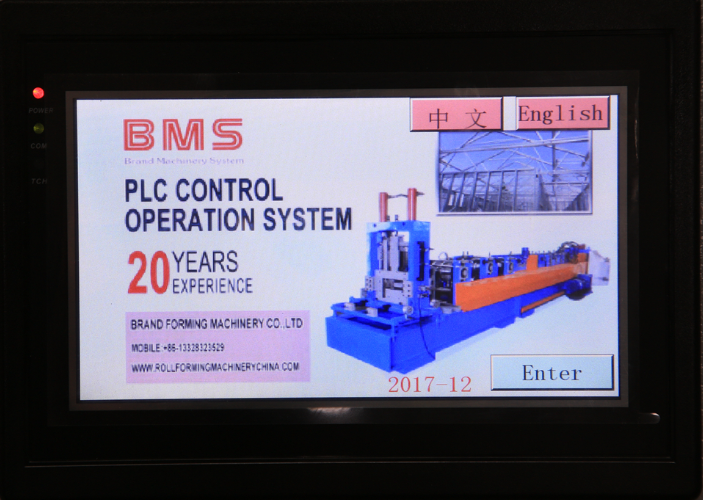

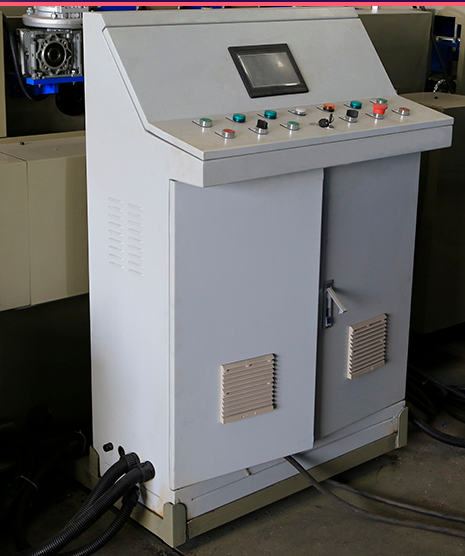

4) نظام التحكم PLC
الوصف: نظام التحكم في الكمبيوتر، التي تسيطر عليها plc. التحكم في التشفير عرض وارتفاع الورقة تلقائيا، والتحكم في وضع الوظائف والقطع الطول، تشغيل شاشة تعمل باللمس 7inch، يتم التحكم في الدقة داخل ± 1.0 مم
القطع إلى طول التسامح ≤ ± 2 مم
السيطرة الجهد 24V.

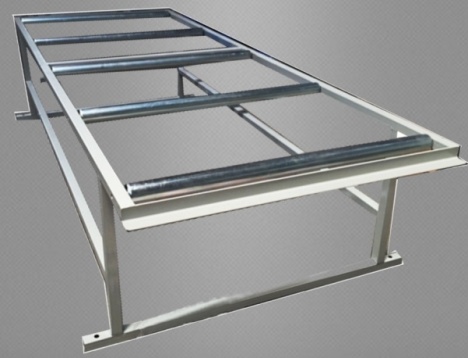

5) خروج الرف:
غير مدعوم، 3MX2Unitsمع بكرات لسهولة الحركة
Ⅴ. صورة صورة (فقط للرجوع إليها)

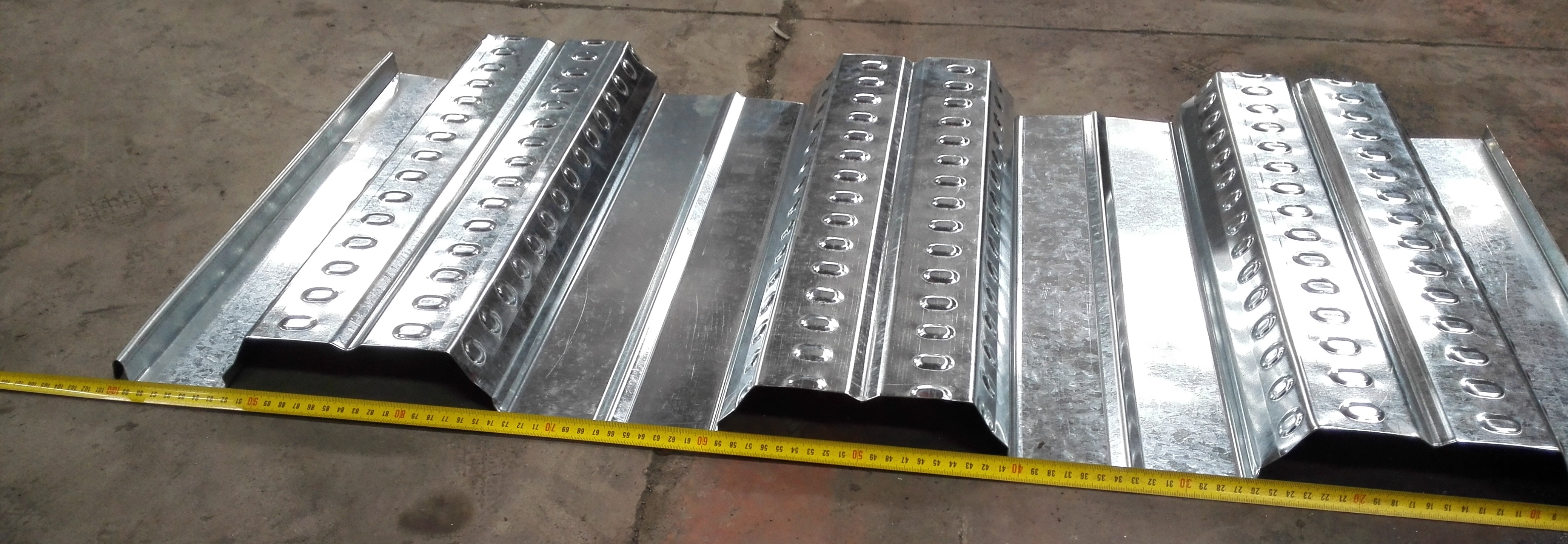

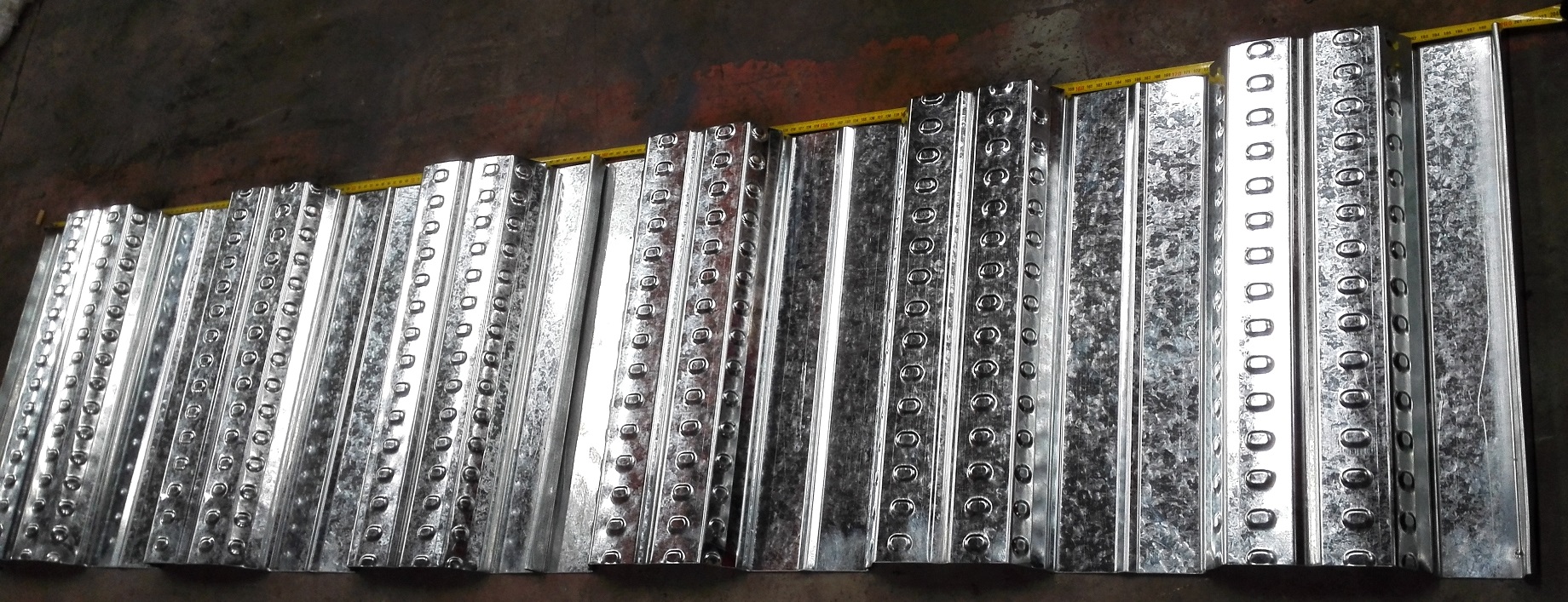

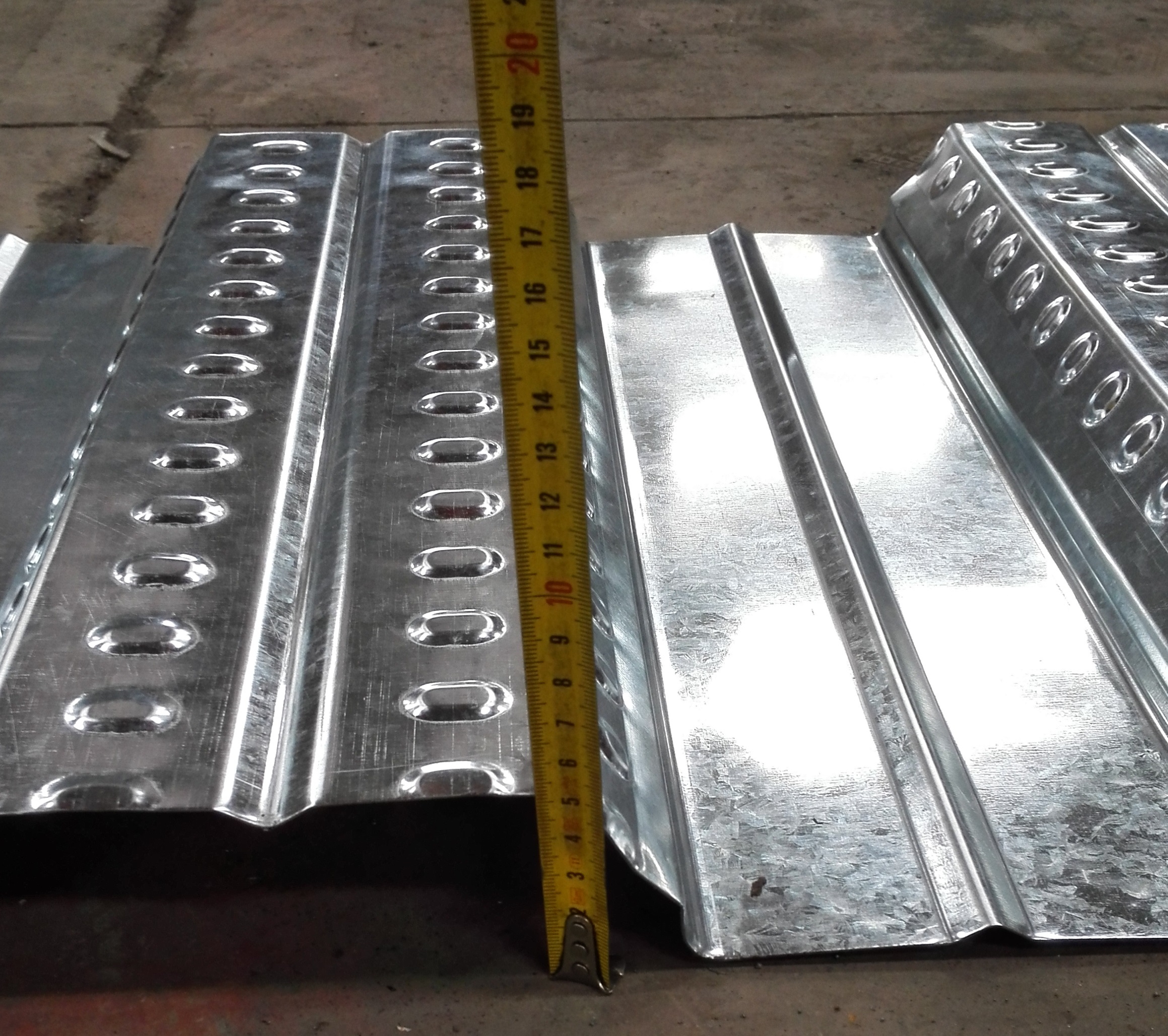

السادس. آلة التفتيش سطح الطابق المنتج:

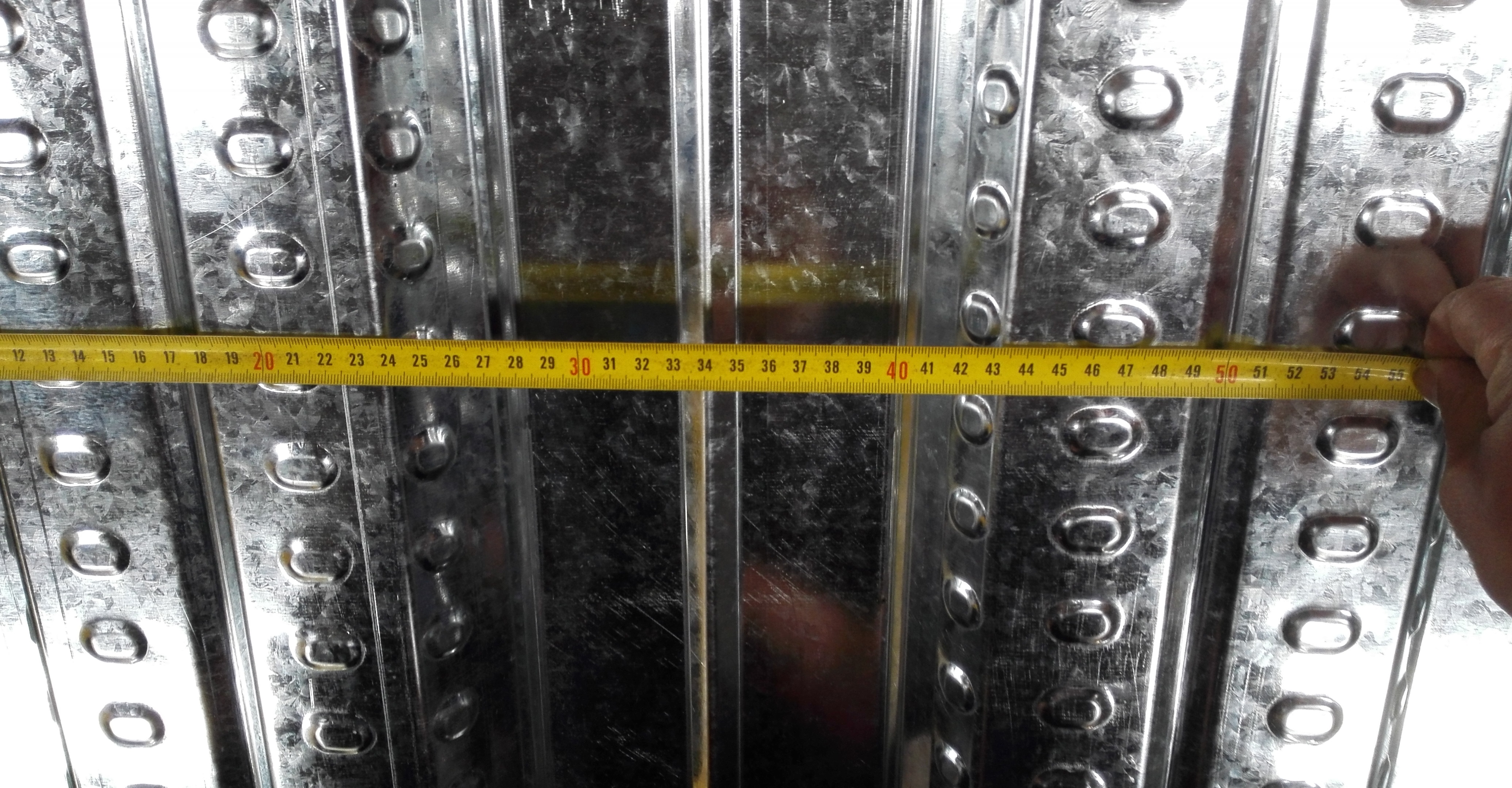

تداخل 2 ملفات التعريف:

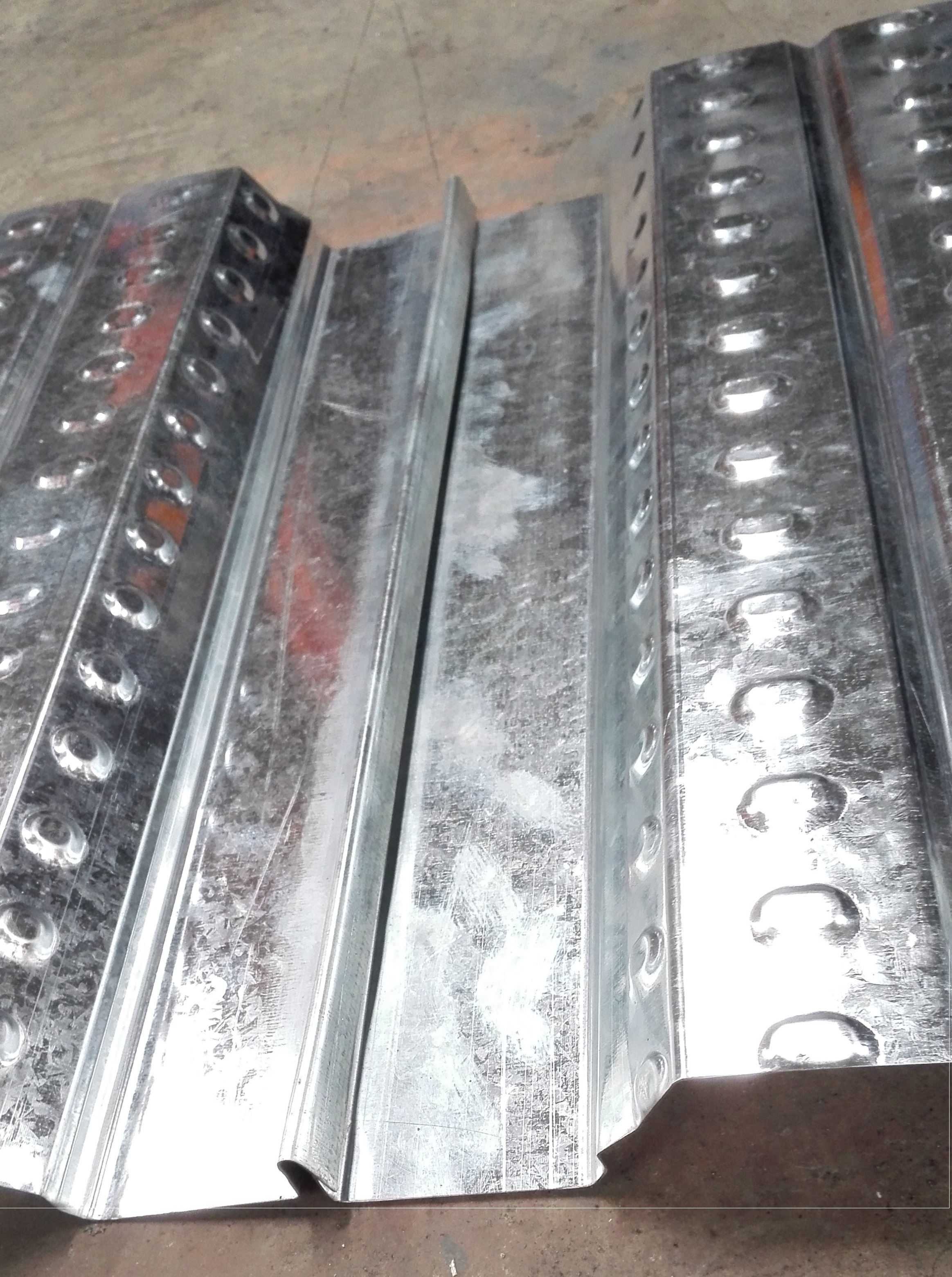

التأثير المشترك التداخل:
البعد الآلي: حوالي 12.5m (الطول) × 1.8 متر (العرض) x 1.5m (الارتفاع)
تزيين الأرضية لفة تشكيل آلة الفيديو رابط:
https://www.rollformingmachinorechina.com/european-style-floor-decking-machine_n87.
المواصفات والصور المذكورة أعلاه فقط للإشارة فقط، والثاني الدقيق ربما تختلف قليلا وتحتاج إلى الرجوع إلى الجهاز.
