| الكمية: | |
|---|---|
BMS
| لا. | المؤشرات الرئيسية | لفة تشكيل ميلl حدود | ||
| 1. | الأعلى.عرض التغذية | 950 ملم / 1000 ملم | خطوة التشكيل | 20 خطوة |
| 2. | طول التسامح | ± 1 مم (6 م) | قاعدة | ح450 |
| 3. | سمك التفتيش | 0.4-0.6 ملم | سمك الجدار الجانبي | Q235 t18mm |
| 4. | سرعة المنتج | 10 م/دقيقة | الفتحة | 45# فولاذ، φ90/75 ملم |
| 5. | مواد التطبيق | مدهون مسبقا المجلفن الصلب (بجي) | أسطوانة | فولاذ 45#، خراطة خشنة، مخارط CNC، معالجة حرارية، مصقول ومصقول |
| 6. | قوة العائد | 350 ميجا باسكال | المحرك الرئيسي | 7.5 كيلو واط |
| 7. | التسامح العرض الفعال | -2/+3 مم | خفف السرعة | سلسلة R |
| 8. | سمك المادة | 0.4-0.6 ملم | سلسلة | زيكيانج |
| 9. | نظام التحكم | نظام التحكم PLC | سرعة التشكيل | 12-16 م/دقيقة |
| 10. | مواد الاختبار | ستوفر BMS حجم مواد التغذية للشراء قبل أسبوعين من اختبار الماكينة | ||
تدفق العمل
جهاز دليل التغذية ← قاطع مسبق يدوي ← مطحنة تشكيل اللف الرئيسية ← قاطع لاحق هيدروليكي → نظام PLC → المحطة الهيدروليكية → الخروج من الرف
عرض مكونات الآلة

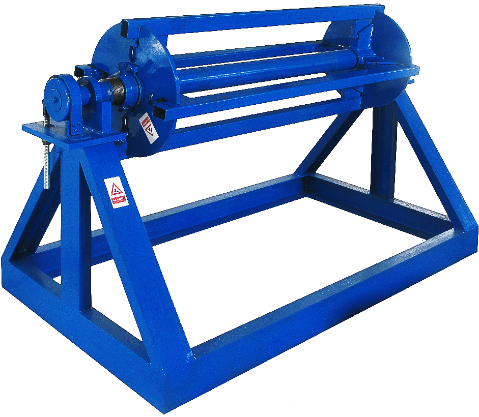

1)يدوي آلة التفكيك: مجموعتان

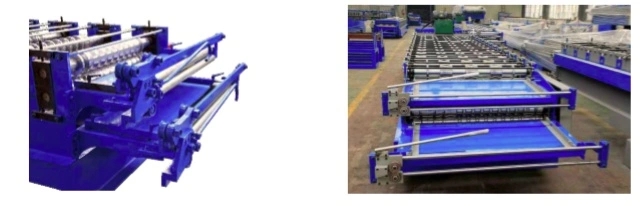

2) مطحنة الدرفلة الباردة:
مع دليل مواد التغذية، إطار الجسم مصنوع من ح450 نوع الصلب عن طريق اللحام.
مع القاطع اليدوي لسهولة التشغيل وحفظ المواد:
سمك خزانة جانبية: 22 ملم

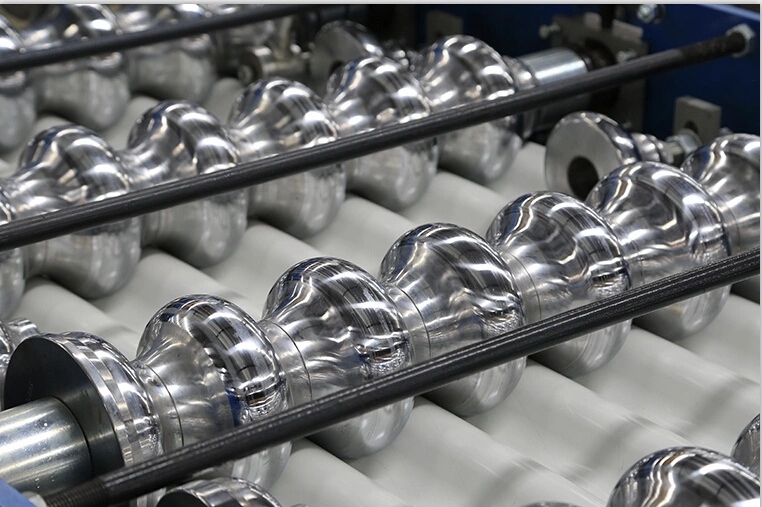

بكرات مصنعة من 45# فولاذ، مخارط CNC، معالجة حرارية، مطلي بالكروم الصلب بسماكة 0.04 مم، سطح مع معالجة مرآة
قطر مهاوي =ф90mm/ ф75mm، تشكيله بدقة؛
3) جهاز القطع الهيدروليكي:
بعد القطع، توقف عن القطع، شفرات قطع من قطعتين، بدون تقطيع
المحرك الهيدروليكي: 4 كيلو واط، نطاق الضغط الهيدروليكي: 0-8 ميجا باسكال
مادة أداة القطع: Cr12MoV(= SKD11 مع ما لا يقل عن مليون مرة من قطع الحياة)، المعالجة الحرارية لدرجة HRC58-62
يتم توفير قوة القطع عن طريق المحطة الهيدروليكية للمحرك الرئيسي

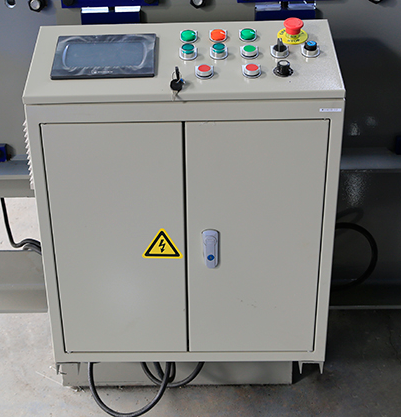

4) نظام التحكم PLC
التحكم في الكمية وطول القطع تلقائيا
مدموج مع: PLC، العاكس، شاشة تعمل باللمس، التشفير، الخ
تسامح القطع حسب الطول ± ± 1 مم
التحكم في الجهد 24 فولت
5) رف الخروج:
غير مزود بالطاقة، وحدتان، مع بكرات لسهولة الحركة
