| الكمية: | |
|---|---|
YX40-200
BMS

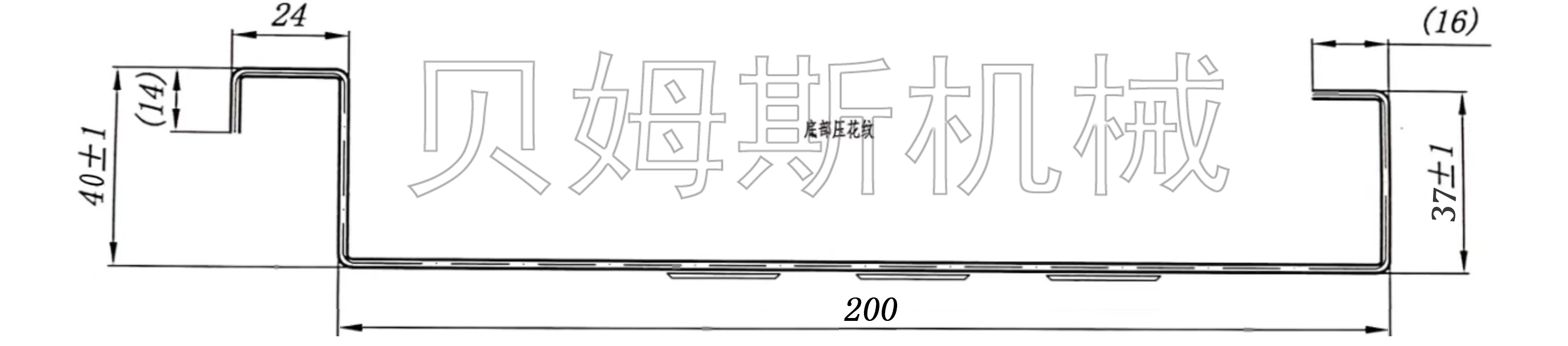

حساب تعريفي
| مادة | المواد القابلة للتطبيق | ورقة مجلفنة |
سمك المادة | 1.5-2.5 ملم | |
مع قوة الخضوع | س235 | |
| لفه | عرض التغذية | 312 ملم |
نطاق معرف الملف | 508 مم ± 30 مم | |
سعة | الأعلى.5 طن. | |
آلة | إطار قاعدة | الفولاذ نوع H350 باللحام. |
| سمك الجدار الجانبي | Q235 t18mm | |
مادة الأسطوانة | محمل فولاذي GCr15(=فولاذ EN31)، مصنوع بدقة، ومطلي بالكروم الصلب | |
محطة الأسطوانة | 16-خطوات للتشكيل | |
قطر رمح | ф75mm، معالجة عالية التردد | |
القاطع | صلابة | المعالجة الحرارية إلى درجة HRC58-62 |
قطع التسامح | ± ± 1 مم | |
| قوة | طريقة القيادة | ناقل الحركة / العجلة المسننة |
| المحرك الرئيسي | 15KW، التحكم في سرعة التردد | |
| محرك مضخة للقاطع | 4 كيلو واط | |
نظام التحكم PLC | العاكس | شيهلين |
شاشة اللمس | WEINVIEW (علامة تجارية تايوانية) | |
التشفير | KOYO (العلامة التجارية اليابانية) أو OMRON (العلامة التجارية اليابانية) | |
السيطرة على الجهد | 24 فولت |

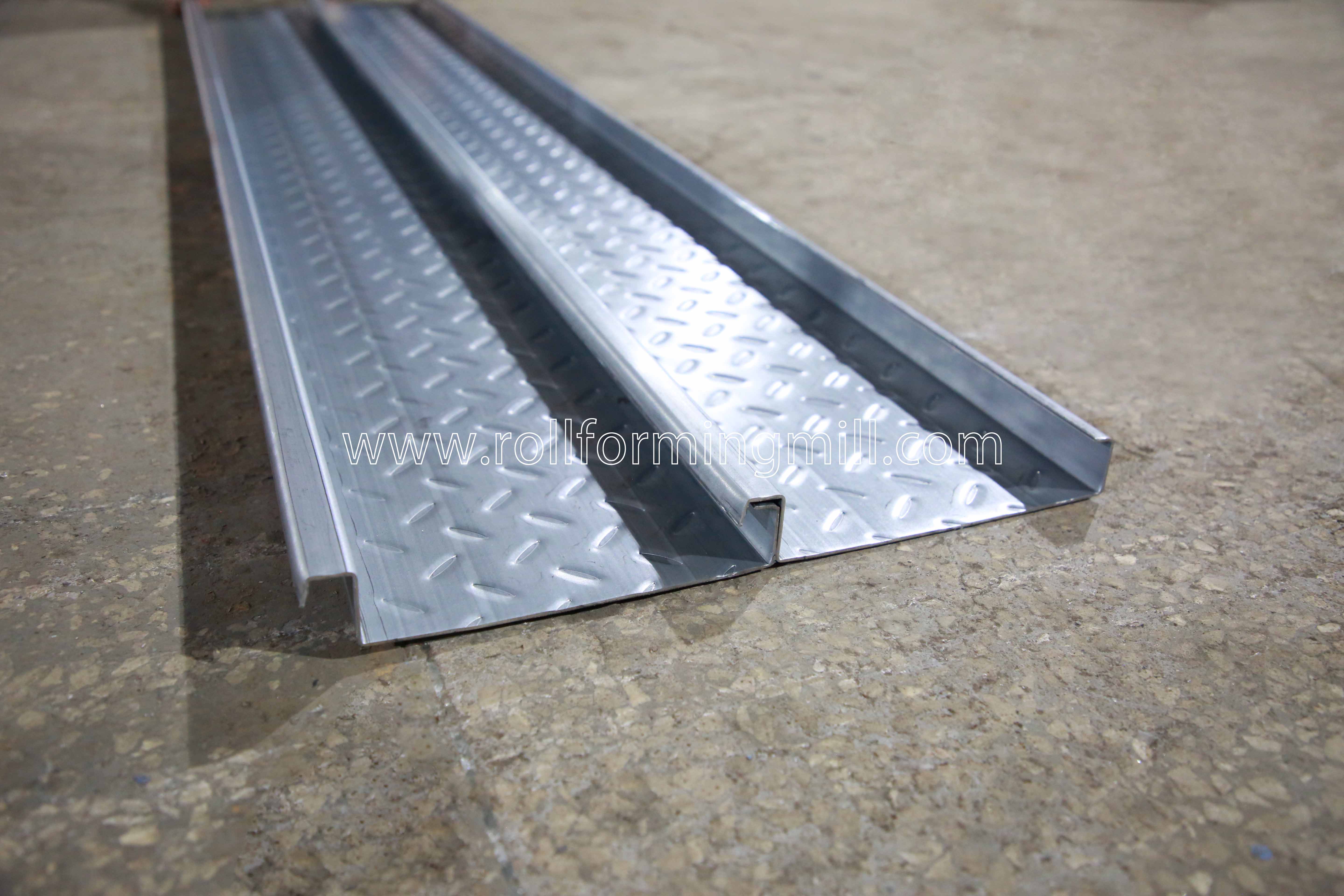

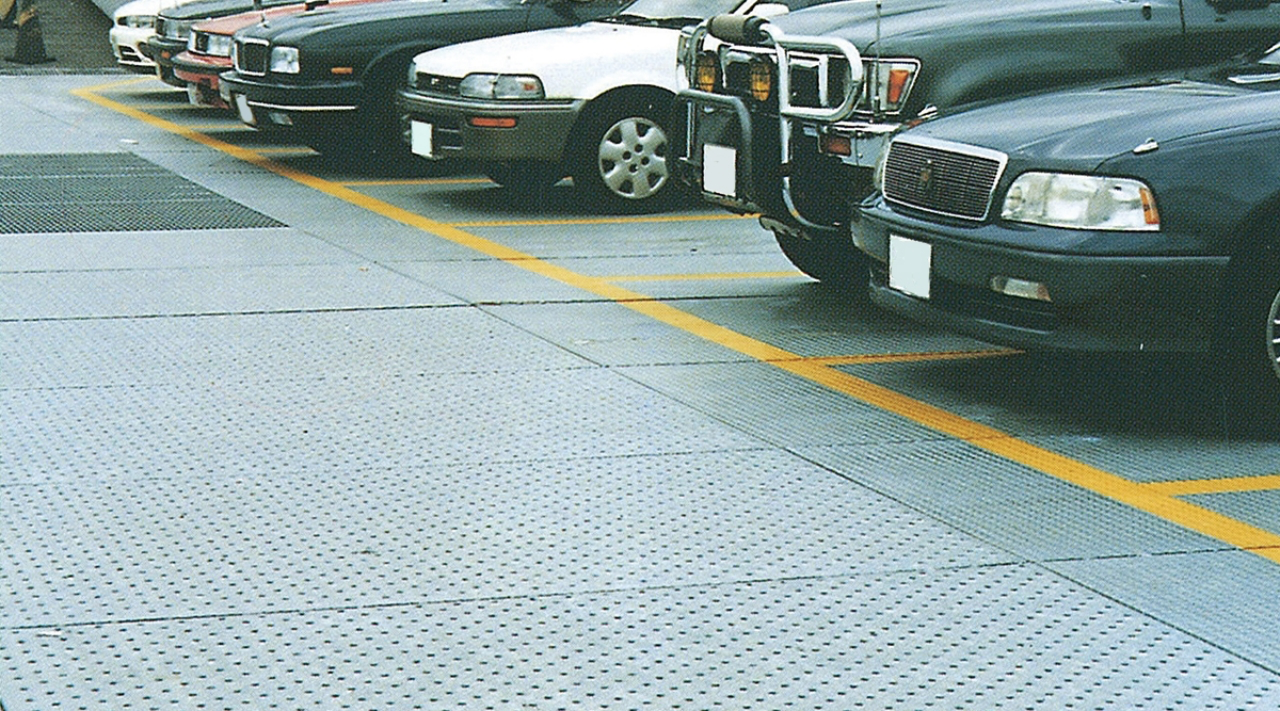

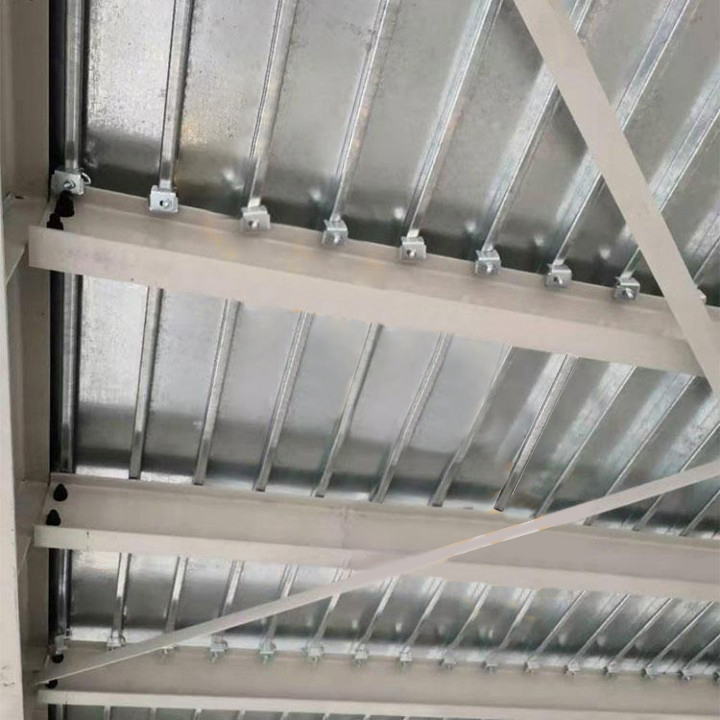

1. يمكن للسطح الفولاذي الرقيق المنتج (0.4-1.2 مم) أن يستهلك كمية أقل من الخرسانة ودعم المساندة وبالتالي يوفر مواد البناء، كما أن التصميم السفلي جميل من الناحية الجمالية ويوفر المواد المكلفة للديكور.في حالة ترقية الماكينة للعمل مع مادة سميكة 1.5-3 مم، يمكن استخدام السطح الفولاذي المنتج كمنصات فولاذية لوجستية بمتطلبات تسطيح عالية (لا تزيد عن 3 مم لتلبية مشهد العمل للروبوت المتنقل الذكي AGV/IGV).
2. الأضلاع الرأسية الاختيارية أو النقش الشامل على شبكة الإنترنت لزيادة القوة.
3. يتم إخماد الأسطوانة بعد المعالجة الدقيقة باستخدام الفولاذ المحمل GCr15، ومطلي بالكروم الصلب لحياة عمل طويلة تزيد عن 10 سنوات.
4. المعبئ الأوتوماتيكي الاختياري، تحسين كفاءة العمل، توفير تكلفة العمالة، وتساعدك على تحسين الميزة التنافسية.
آلة فك اللفة الهيدروليكية 5T ← جهاز القطع المسبق اليدوي ← جهاز توجيه التغذية ← نظام التشكيل باللف ← جهاز القطع الهيدروليكي ← حامل الخروج
اِصطِلاحِيّ المواصفاتنانوثانية

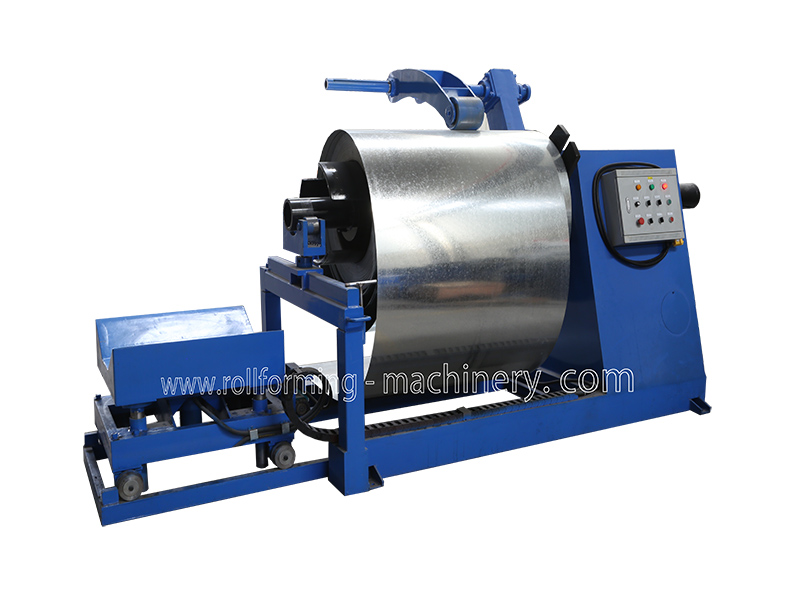

1) 5T آلة التفكيك الهيدروليكية: مجموعة واحدة
التحكم الهيدروليكي في انكماش وتوقف التجويف الداخلي للملف الفولاذي
قوة التغذية التلقائية وجهاز التوقف الذاتي
أقصى عرض للتغذية: 650 ملم
محرك مضخة الزيت:2.2 كيلو واط
سعة:ماكس.5 طن
2) ما قبل القاطع
ماركة: خدمات إدارة المباني إبداعي: الصين
مع دليل مواد التغذية، تجنب إهدار المواد

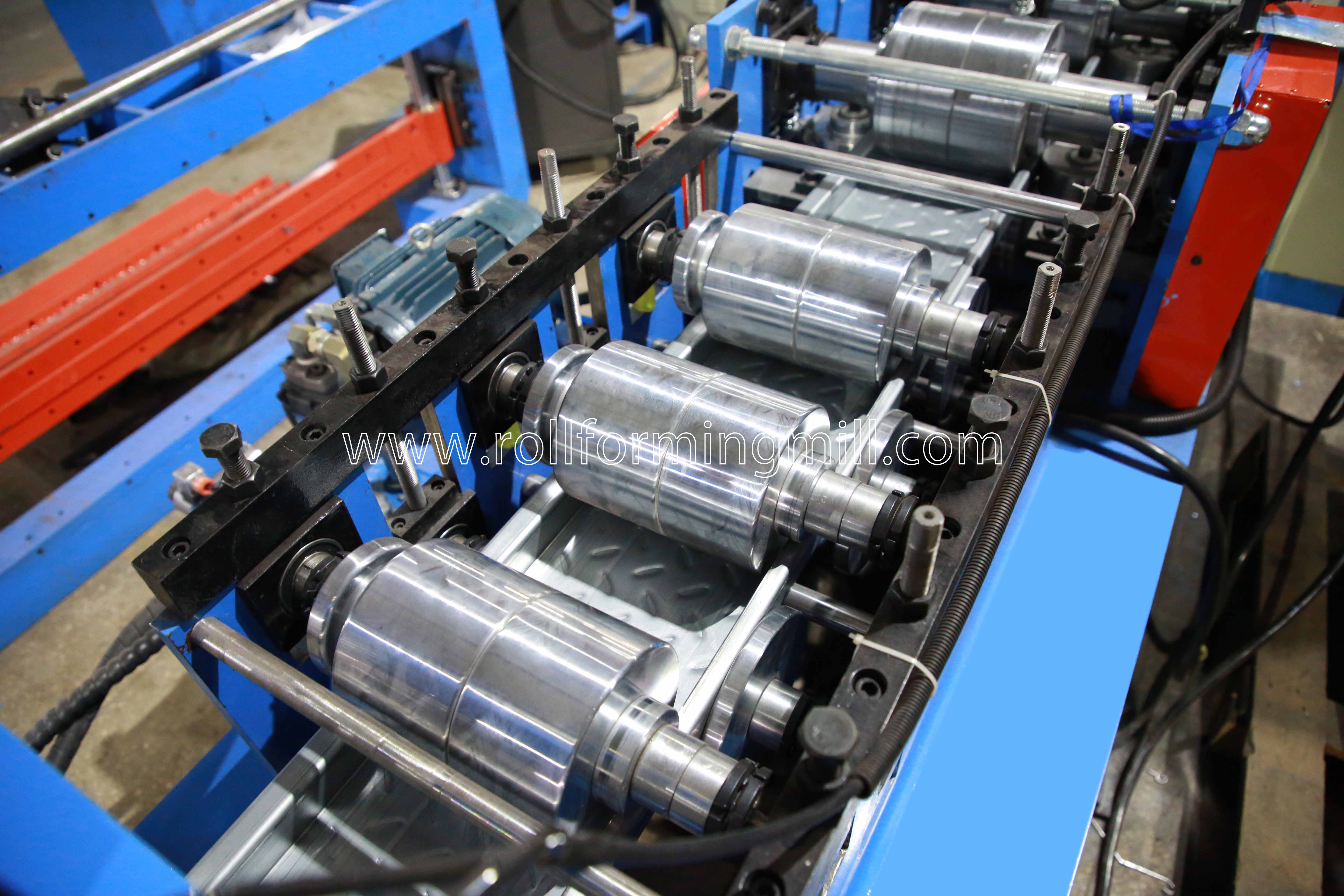

3) الجهاز الرئيسي
بكرات مصنعة بجودة عالية تحمل الصلب GCr15 (= EN31 الصلب)، آلة دقيقة، مطلي بالكروم الصلب.
الأعمدة مصنوعة من الفولاذ 45#، التبريد والتلطيف، الكروم الصلب
إطار الجسم مصنوع من 350# ح نوع الصلب عن طريق اللحام
سرعة التشكيل الحقيقية: 15-20 م/دقيقة
4) الهيدروليكية آخر القاطع
بعد القطع، توقف عن القطع، تصميم قطعتين من نوع شفرة القطع
المحرك الهيدروليكي:4 كيلو واط;ضغط القطع:0-16 ميجا باسكال
مادة أداة القطع:Cr12MoV (= فولاذ SKD11)المعالجة الحرارية إلى HRC58-62
مع ما لا يقل عن مليون مرة من قطع الحياة
يتم توفير قوة القطع بواسطة المحطة الهيدروليكية للمحرك الرئيسي

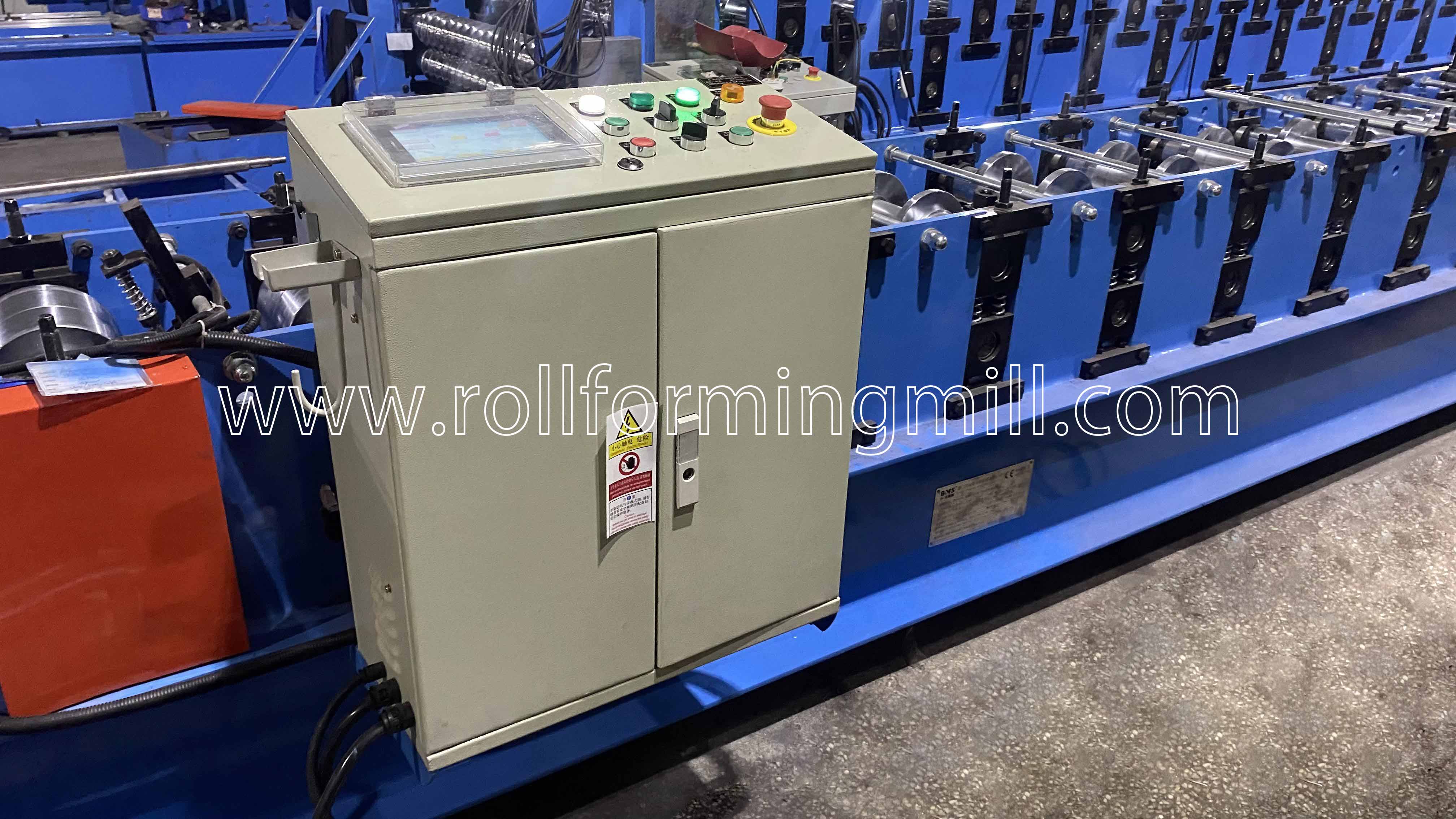

5) نظام التحكم PLC
التحكم في الكمية وطول القطع تلقائيا.
أدخل بيانات الإنتاج (دفعة الإنتاج، أجهزة الكمبيوتر، الطول، وما إلى ذلك) على شاشة اللمس.
يمكنه إنهاء الإنتاج تلقائيًا.
مدمج مع: PLC، العاكس، شاشة اللمس، التشفير، إلخ.
6) رف الخروج:ثلاث وحدات
7) عرض المنتج
طريقة التعبئة:الجسم الرئيسي للآلة عاريا و مغطاة بغشاء بلاستيكي (لحماية الغبار والتآكل)،يتم تحميلها في حاوية وتثبيتها بثبات في حاوية مناسبة بحبل وقفل فولاذي، ومناسبة للنقل لمسافات طويلة.
خدمة ما بعد البيع
1. ال الضمان هو 24 شهور بعد أن يستلم العميل الجهاز .
وفي غضون 24 شهرًا، سنقوم بإرسال قطع الغيار إلى العميل مجانًا.
2. نحن نقدم الدعم الفني طوال عمر أجهزتنا.
3. يمكننا إرسال الفنيين لدينا لتثبيت وتدريب العمال في مصانع العملاء تكلفة إضافية.
