YX13-138/180/245
BMS
يؤدي الاستثمار في ماكينة تصنيع الألواح الخطية المعدنية الأوتوماتيكية إلى تحويل قدرات الإنتاج الخاصة بك عن طريق جلب التصنيع داخل الشركة. تعمل هذه الخطوة الإستراتيجية على التخلص من العلامات التجارية الوسيطة المكلفة وتقليل الرسوم الباهظة المرتبطة بنقل المواد الجاهزة والضخمة بشكل كبير. من خلال خفض التكلفة الإجمالية لكل متر مربع من مواد البناء الخاصة بك، تضمن هذه المعدات عائدًا سريعًا على الاستثمار. تم تصميم النظام لمحترفي البناء والمصنعين المستقلين، ويوفر مستوى لا مثيل له من الاستقلال التشغيلي. ستلاحظ على الفور البنية الصلبة الصناعية للماكينة، والتي تم تصميمها لتحمل التشغيل اليومي المستمر مع الحفاظ على التفاوتات الدقيقة. سواء كنت تقوم بتوسيع نطاق عروض الكسوة المعمارية الخاصة بك أو تبسيط إنشاء اللوحات الخاصة بالموقع، فإن هذه الماكينة توفر أداءً متسقًا وموثوقًا يعزز بشكل مباشر هوامش مشروعك وميزتك التنافسية في سوق البناء.

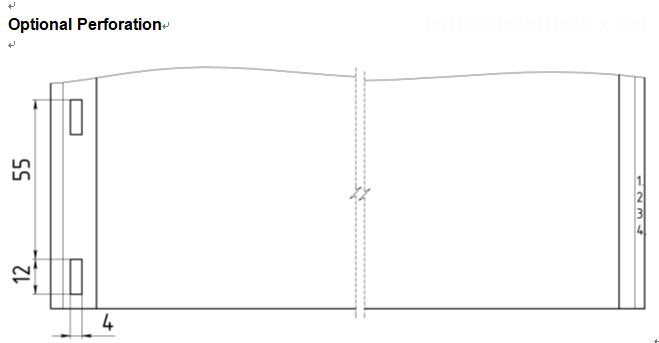

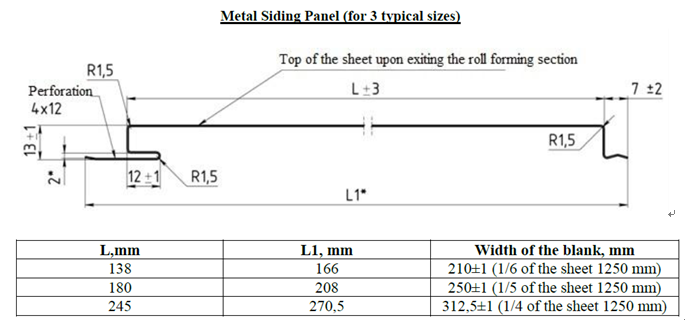

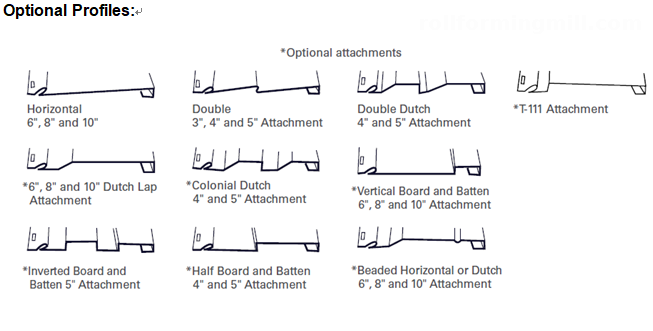

يعد فهم الهندسة الدقيقة للجوانب المعدنية الخاصة بك أمرًا بالغ الأهمية لتحقيق التكامل المعماري السلس. توضح الرسومات الجانبية أدناه المعايير الصارمة التي تحققها ماكينة الألواح الخطية هذه. يتم تشكيل كل منحنى، وتشابك، وسطح مستو مع الاهتمام الدقيق بالتفاصيل، مما يضمن أن الكسوة النهائية تتناسب تمامًا مع موقع العمل. نحن نقدم معايير هندسية شاملة وإرشادات صارمة لاختبار المواد الخام لضمان أن مخرجاتك تلبي أو تتجاوز قوانين البناء الصارمة. عندما تمرر أصابعك على طول حافة اللوحة النهائية، ستشعر باللمسة النهائية الناعمة والمتسقة الخالية من التشوهات. لا يؤدي هذا المستوى من مراقبة الجودة إلى رفع المظهر الجمالي للمبنى الخارجي فحسب، بل يعزز أيضًا السلامة الهيكلية ضد الظروف الجوية القاسية، مما يوفر راحة البال للتطبيقات السكنية والتجارية الراقية.
| لا. | المعلمات الرئيسية | لفة تشكيل معلمات مطحنة | ||
| 1. | عرض التغذية | 145 ملم / 157 ملم | خطوة تشكيل | 16 خطوة |
| 2. | طول التسامح | ± 0.5 مم (6 م) | تشكيل السرعة | 12-15 م/دقيقة |
| 3. | سمك التفتيش | 0.5 ملم | سمك الجدار الجانبي | Q235 T18MM |
| 4. | سرعة المنتج | 12-15 م/دقيقة | رمح | 45# فولاذ، φ70 مم |
| 5. | مادة التطبيق | سبائك الألومنيوم 303 H46، طلاء ملون | أسطوانة | فولاذ 45#، خراطة خشنة، مخارط CNC، معالجة حرارية |
| 6. | قوة العائد | 180-200 ميجا باسكال | المحرك الرئيسي | 5.5kw |
| 7. | محرك مضخة الزيت | 4kw | الهيدروليكية بعد القاطع | CR12MOV |
| 8. | سمك المواد | 0.5 ملم | غطاء حماية | منقولة |
| 9. | نظام التحكم | نظام التحكم PLC | قاعدة | H450 |
| 10. | اختبار المواد | ستوفر شركة BMS حجم مادة التغذية التي سيتم شراؤها قبل أسبوعين من اختبار الماكينة | ||
تقع الكفاءة وتقليل النفايات في قلب سير العمل الآلي لهذا الجهاز. تبدأ العملية بسلاسة في آلة التفكيك، وتنتقل بسلاسة من خلال جهاز توجيه التغذية إلى مطحنة التشكيل الرئيسية. هنا، يتم تشكيل المعدن تدريجيًا عبر خطوات متعددة قبل الوصول إلى القاطع الهيدروليكي، المدعوم بنظام هيدروليكي قوي ويحكمه نظام PLC ذكي، ويستقر أخيرًا على رفوف الخروج المزدوجة. يضمن هذا التسلسل المتزامن للغاية، والمدفوع بالهندسة الدقيقة، أن يتم قطع كل لوحة بالطول المطلوب بالضبط. من خلال إنتاج المواد حسب الطلب، يمكنك بشكل فعال القضاء على أخطاء التثبيت الشائعة ونفايات المواد المكلفة التي عادة ما تواجهها الألواح المقطوعة مسبقًا. يعكس الطنين الإيقاعي والثابت لبكرات التشكيل والصوت الواضح والنظيف للقص الهيدروليكي عملية تصنيع محسنة لتحقيق أقصى إنتاجية وأقل وقت توقف عن العمل.
آلة التفكيك ← جهاز توجيه التغذية ← مطحنة التشكيل الرئيسية ← القاطع الهيدروليكي ← النظام الهيدروليكي ← نظام PLC ← رف الخروج*2

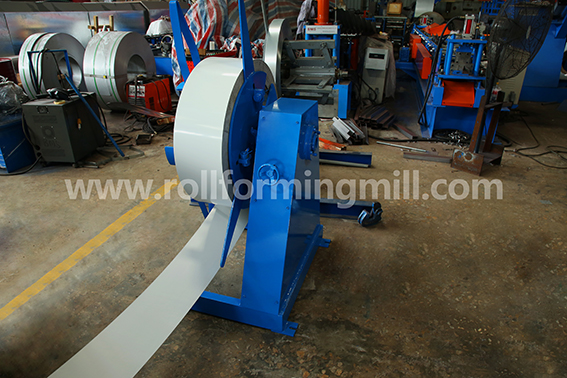

تعمل آلة التفكيك اليدوية كنقطة بداية موثوقة لخط الإنتاج المستمر الخاص بك. تم تصميمه كوحدة غير مزودة بالطاقة، فهو يسمح للمشغلين بالتحكم يدويًا في انكماش التجويف الداخلي للملف الفولاذي وإيقاف التغذية بشكل آمن عند الضرورة. ولضمان قيام فريقك بزيادة إمكانات هذا المكون إلى الحد الأقصى، فإننا نقدم تدريبًا شاملاً على التشغيل وأدلة الصيانة اليومية. يعمل هذا الدعم الاستباقي على تقليل أوقات المعالجة اليدوية بشكل كبير ويزيل مخاطر التوقف غير المتوقعة، مما يحافظ على جدول الإنتاج الخاص بك في المسار الصحيح. سيقدر المشغلون ردود الفعل الميكانيكية المباشرة عند تثبيت الملف في مكانه، مما يضمن تغذية مركزية مستقرة تمنع تجول المواد أثناء المراحل الأولية الحاسمة من تشكيل اللف.
إطار الجسم مصنوع من الفولاذ من النوع H450 عن طريق اللحام
سمك الجدار الجانبي: Q235 t18mm ;
الأعمدة مصنوعة من الفولاذ 45# ، قطر العمود: φ70mm
محرك التروس والسلسلة حوالي 16 خطوة للتشكيل.
سرعة التشكيل: 12-15 م/دقيقة ;
المحرك الرئيسي: 5.5KW ؛ السلسلة: ZIQIANG
جميع البراغي اللولبية بدرجة 8.8 (المصانع الرخيصة تستخدم درجة منخفضة 4.8) لضمان تثبيت هيكل الماكينة بإحكام وعمر طويل أثناء تشغيل الماكينة لفترة طويلة.

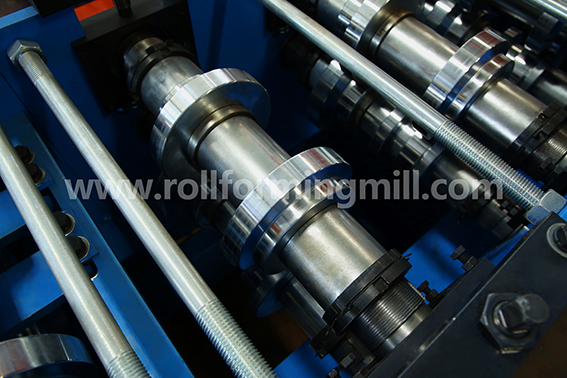

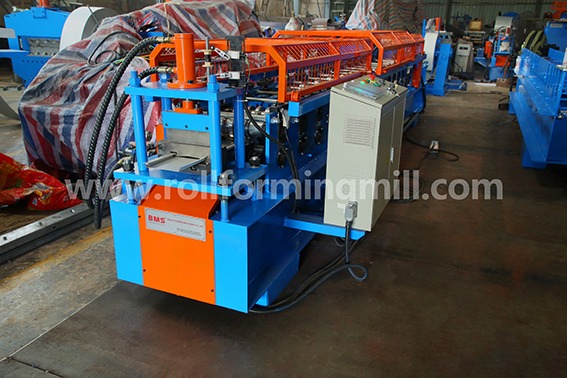

جوهر المتانة القصوى لهذه المعدات يكمن في مطحنة تشكيل اللف الرئيسية. تم تصنيعه بإطار هيكل فولاذي ملحوم من النوع H450 للخدمة الشاقة وجدران جانبية Q235 مقاس 18 مم، وهو يوفر أساسًا لا ينضب. تتم عملية التشكيل بواسطة أعمدة فولاذية قوية 45# بقطر كبير φ70 مم، وتتقدم من خلال نظام تروس وسلسلة قيادة مكون من 16 خطوة. تعمل بسرعة 12-15 م/دقيقة، مدعومة بمحرك رئيسي بقدرة 5.5 كيلو وات وسلاسل ZIQIANG الموثوقة، فهي تتعامل مع المتطلبات ذات الحجم الكبير دون عناء. نحن نستخدم حصريًا البراغي عالية القوة من الدرجة 8.8 لتأمين الهيكل بأكمله بشكل محكم. ويضمن هذا النهج الصارم في اختيار المواد استقرارًا استثنائيًا ودورة حياة ممتدة، حتى في ظل ظروف التصنيع المستمرة ذات الأحمال العالية.
بعد القطع، التوقف عن القطع، نوع قطعتين من تصميم شفرة القطع،
المحرك الهيدروليكي: 4KW ، ضغط القطع: 0-16Mpa
مادة أداة القطع: Cr12MoV (= فولاذ SKD11)
مع ما لا يقل عن مليون مرة من عمر القطع، والمعالجة الحرارية HRC58-62
يتم تحقيق التشطيب الدقيق من خلال القاطع الهيدروليكي المتقدم، الذي يتميز بتصميم متطور لشفرة القطع المكونة من قطعتين والذي يوقف الخط للحظات للحصول على قص لا تشوبه شائبة. يتم تشغيله بواسطة محرك هيدروليكي مخصص بقدرة 4 كيلو وات يوفر ضغط قطع يتراوح من 0 إلى 16 ميجا باسكال، ويقوم بتقطيع المعدن بسهولة. أداة القطع نفسها مصنوعة من Cr12MoV الممتاز، وتمت معالجتها بالحرارة إلى صلابة HRC58-62. يضمن هذا المعدن الاستثنائي ما لا يقل عن مليون دورة قطع، مع الحفاظ على حافة حادة تجعل أطراف اللوحة خالية تمامًا من النتوءات. يعد الصوت المتميز والقوي لأداة القص الهيدروليكي بمثابة شهادة على قوتها الصناعية، مما يضمن أن كل لوحة جاهزة للتركيب مباشرة من رف الخروج.

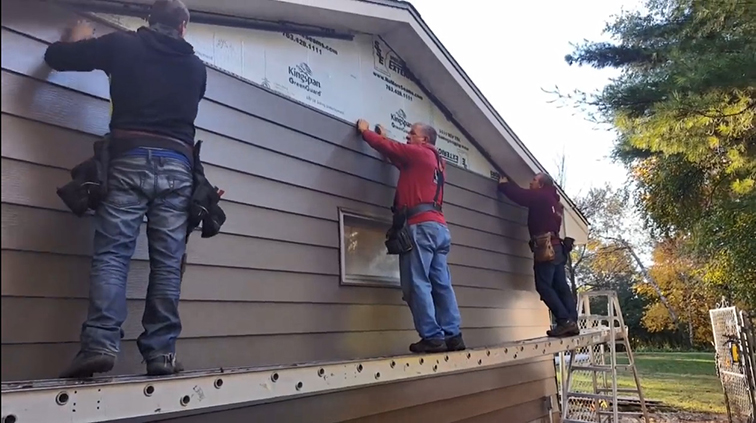

إن تعدد استخدامات الألواح التي تنتجها آلة الألواح الخطية هذه يفتح مجموعة واسعة من فرص توسيع الأعمال. إن هذه التشكيلات الجانبية المعدنية الدقيقة مناسبة تمامًا لتكسية المنازل السكنية الحديثة والمجمعات التجارية الواسعة والمنشآت الصناعية الوعرة. من خلال امتلاك القدرة على إنتاج ألواح بأطوال مخصصة حسب الطلب، يمكن لمقاولي البناء تنفيذ مشاريع ذات نطاقات مختلفة بمرونة دون القلق بشأن التأخير في سلسلة التوريد. توفر اللمسات النهائية الأنيقة والمقاومة للعوامل الجوية للمهندسين المعماريين والبنائين حلاً خارجيًا متميزًا يعزز كفاءة الطاقة والجاذبية البصرية. سواء كنت تقوم بترقية واجهة محل بيع بالتجزئة محليًا أو إغلاق مستودع ضخم، تعمل هذه الماكينة على تمكين عمليتك من توصيل مواد البناء عالية المستوى مباشرةً إلى الموقع.

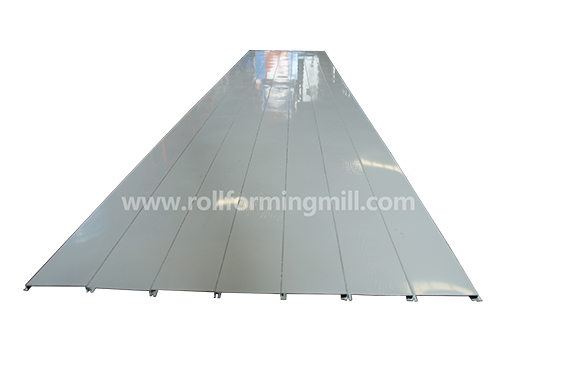

يُعد الناتج النهائي بمثابة شهادة على الهندسة الفائقة للماكينة - ألواح جانبية معدنية واضحة ونظيفة وسليمة من الناحية الهيكلية. تعكس كل قطعة المعايير العالية المطلوبة في سوق مواد البناء التنافسية اليوم. بفضل سلامة السطح المتسقة والحواف المتشابكة الدقيقة، تضمن هذه الألواح واجهة مقاومة للماء ومذهلة بصريًا لأي مبنى. أثناء قيامك بمراجعة عروض المنتجات التفصيلية والصور المقربة للآلات أدناه، لاحظ جودة البناء القوية واللمسات النهائية المحسنة التي تجعل من هذه المعدات أصلًا دائمًا لمنشأة الإنتاج الخاصة بك. إن التزامنا بنجاحك يمتد إلى ما هو أبعد من الماكينة نفسها، مما يوفر الثقة التشغيلية اللازمة للسيطرة على سوق الكسوة المحلي لديك.
