| الكمية: | |
|---|---|
yx14.3-30.25 & yx18.5-21.4
BMS
Greenhouse C Profile Profile Roll Machine
حساب تعريفي
Profil E1
ملف التعريف 2
| مادة | مواد قابلة للتطبيق | Magnelis DX51 |
سمك المواد | 0.9 و 1.9mm | |
مع قوة العائد | Q235-345MPA | |
آلة | الإطار الأساسي | H300+H200 نوع الصلب عن طريق اللحام. |
| سمك الجدار الجانبي | Q235 T28MM | |
المواد الأسطوانة | تحمل الصلب GCR15 (= EN31 Steel) ، الدقة المغلفة ، مطلية بالكروم الصلب | |
محطة الأسطوانة | 22 خطوة و 16 خطوة لتشكيل | |
قطر رمح | ф50mm ، معالجة التردد العالية | |
| قوة | القيادة الطريق | انتقال العتاد/ضرس |
| المحرك الرئيسي | 11kw ، التحكم في سرعة التردد | |
نظام التحكم PLC | العاكس | دلتا / تايوان شلين / شنايدر |
شاشة تعمل باللمس | Weinview / Siemens / Schneider | |
تشفير | Koyo (العلامة التجارية اليابانية) أو Omron (العلامة التجارية اليابانية) | |
السيطرة على الجهد | 24 فولت |

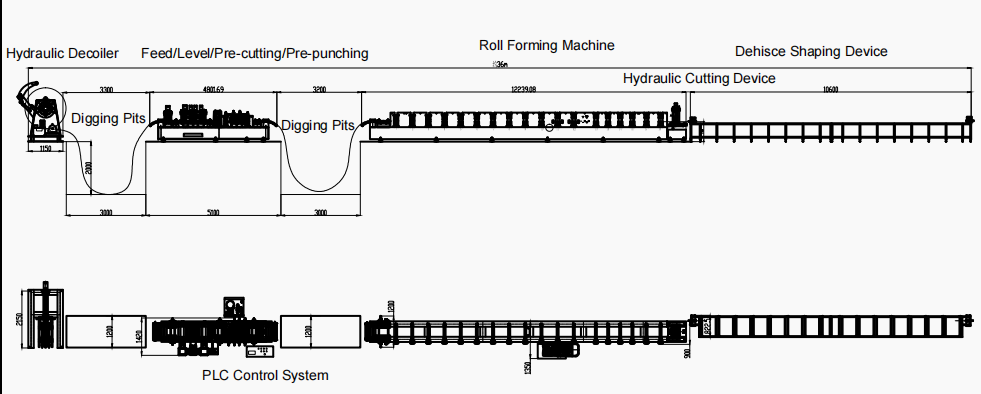

Decoiler → جهاز التغذية والتسوية ← جهاز التخلص من القطع واللكم الهيدروي
المواصفات الفنية
1) Decoiler الهيدروليكي : مجموعة واحدة
تتحكم تلقائيًا في الانكماش والتوقف ،
مع خزانة التحكم الكهربائي
الأعلى. عرض التغذية: 600 مم ، نطاق معرف الملف: 470 - 560 ملم.
الحد الأقصى للسعة: 5tons ، لا طاقة تغذية ، محرك هيدروليكي: 2.2 كيلو وات

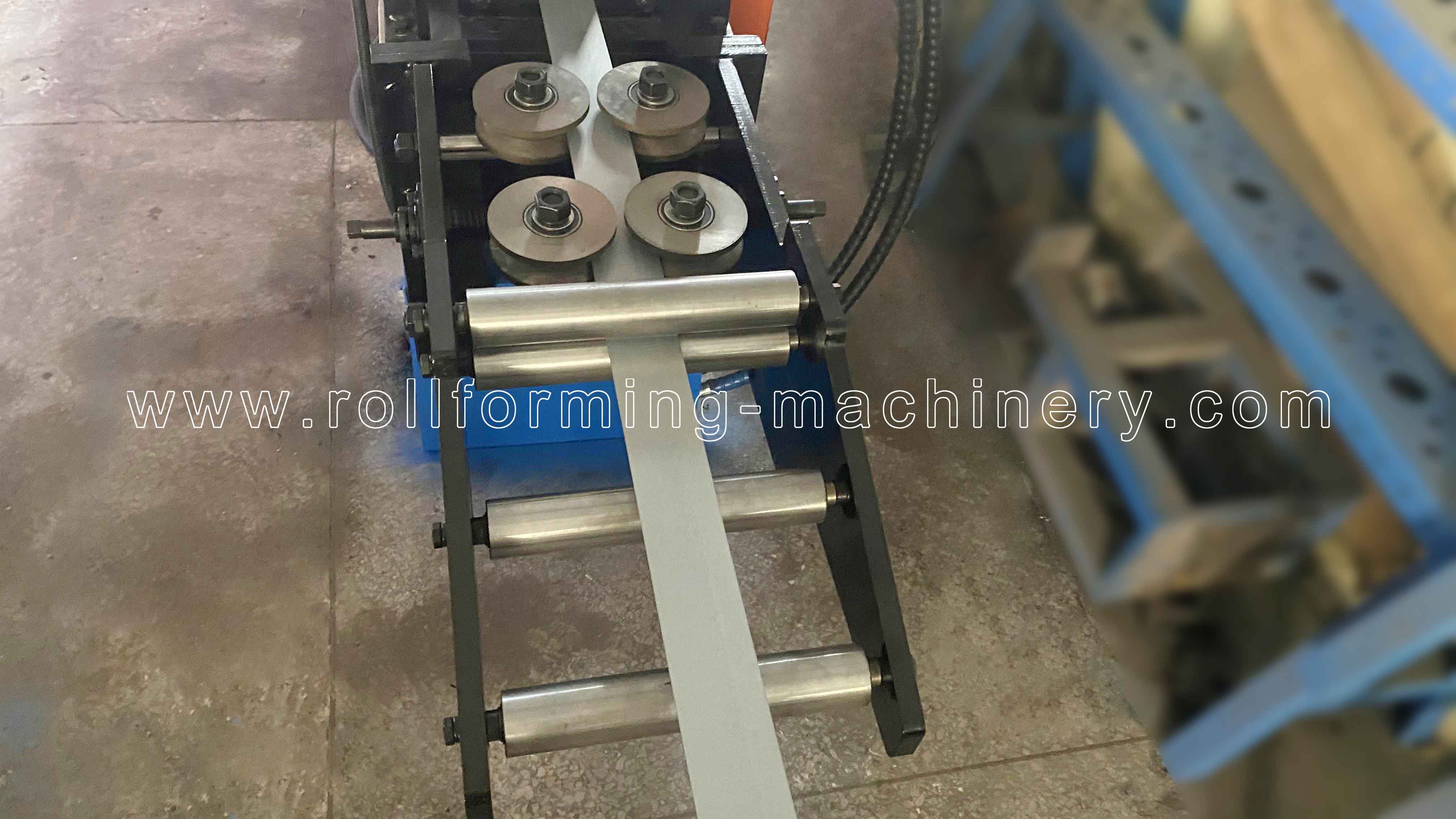

مع دليل مواد التغذية و 7 بكرات (3 بكرات علوية و 4 بكرات لأسفل) للاستقامة والتسوية
مع جهاز اللكم ، مواد مواد: D2 الصلب ، معالجة الحرارة
إطار الجسم المصنوع من الصلب H300# عن طريق اللحام ؛
إطار جسم الكاسيت مصنوع من 200 ساعة من الفولاذ عن طريق اللحام
سمك الجدار الجانبي: 18 ملم
بكرات مصنعة من الحامل GCR15 (= EN31 فولاذ) ، مُشغل الدقة ، مطلية بالكروم الصلب
قيادة السيارات ، ناقل حركة سلسلة التروس ، حوالي 22 +16 خطوة لتشكيل
المحرك الرئيسي = 11 كيلو وات ، التحكم في سرعة التردد
سرعة الإنتاج تقريبا. 11 م/دقيقة (بما في ذلك وقت اللكم والقطع)

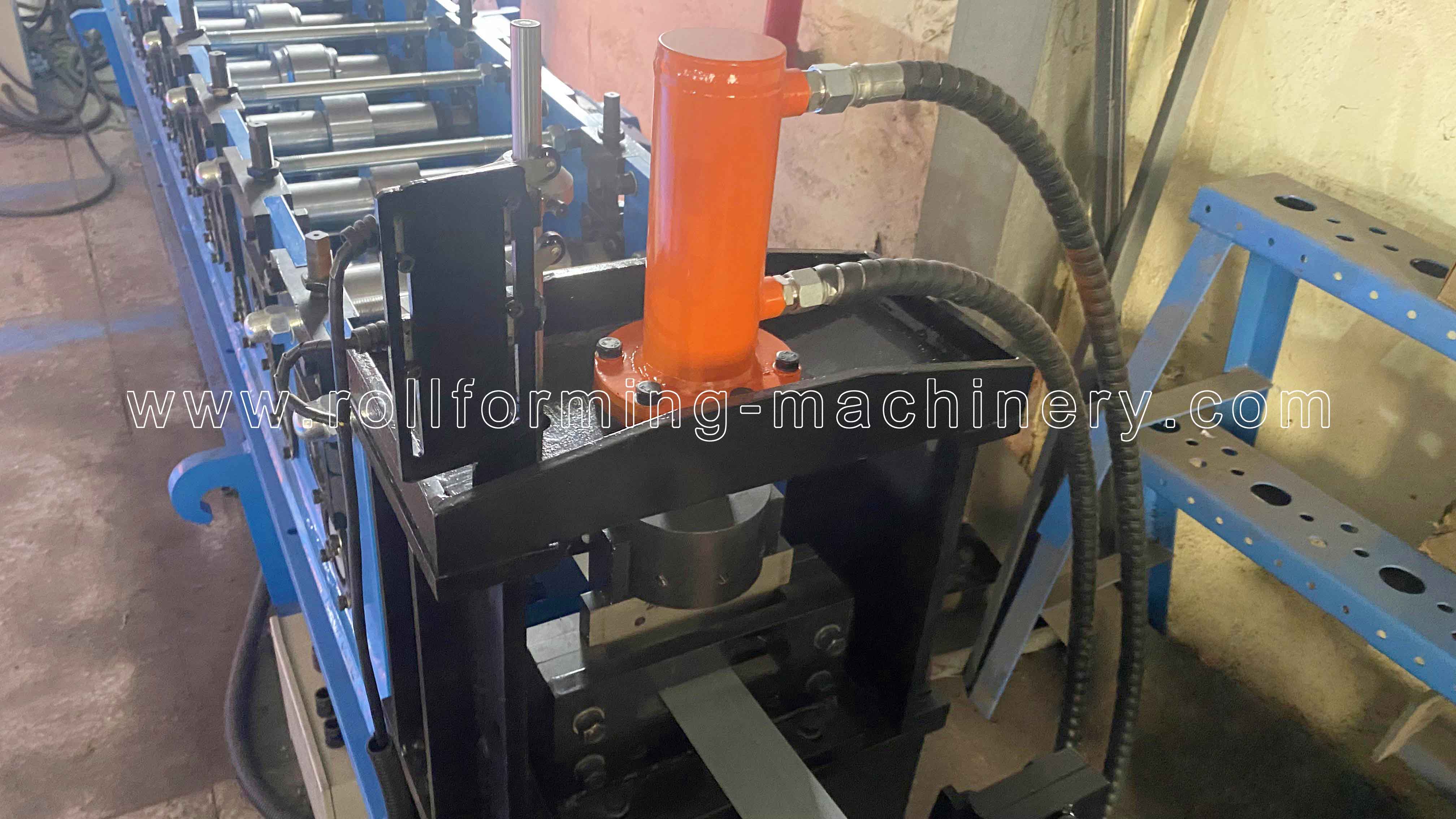

3) جهاز القطع هيدروليكي بعد
قبل الانتهاء و CUTTING ، استخدم نفس النظام الهيدروليكي
المحرك الهيدروليكي: 4 كيلو وات ، نطاق الضغط الهيدروليكي: 16 ميجا باسا
4) نظام التحكم في PLC
التحكم في الكمية وطول القطع تلقائيًا.
أدخل بيانات الإنتاج (دفعة الإنتاج ، أجهزة الكمبيوتر ، الطول ، إلخ) على شاشة اللمس.
يمكن أن ينهي الإنتاج تلقائيا.
إلى جانب: PLC ، العاكس ، شاشة تعمل باللمس ، التشفير ، إلخ.

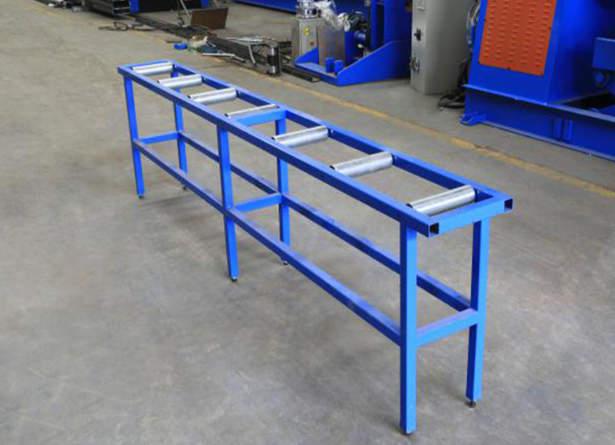

5) رف الخروج

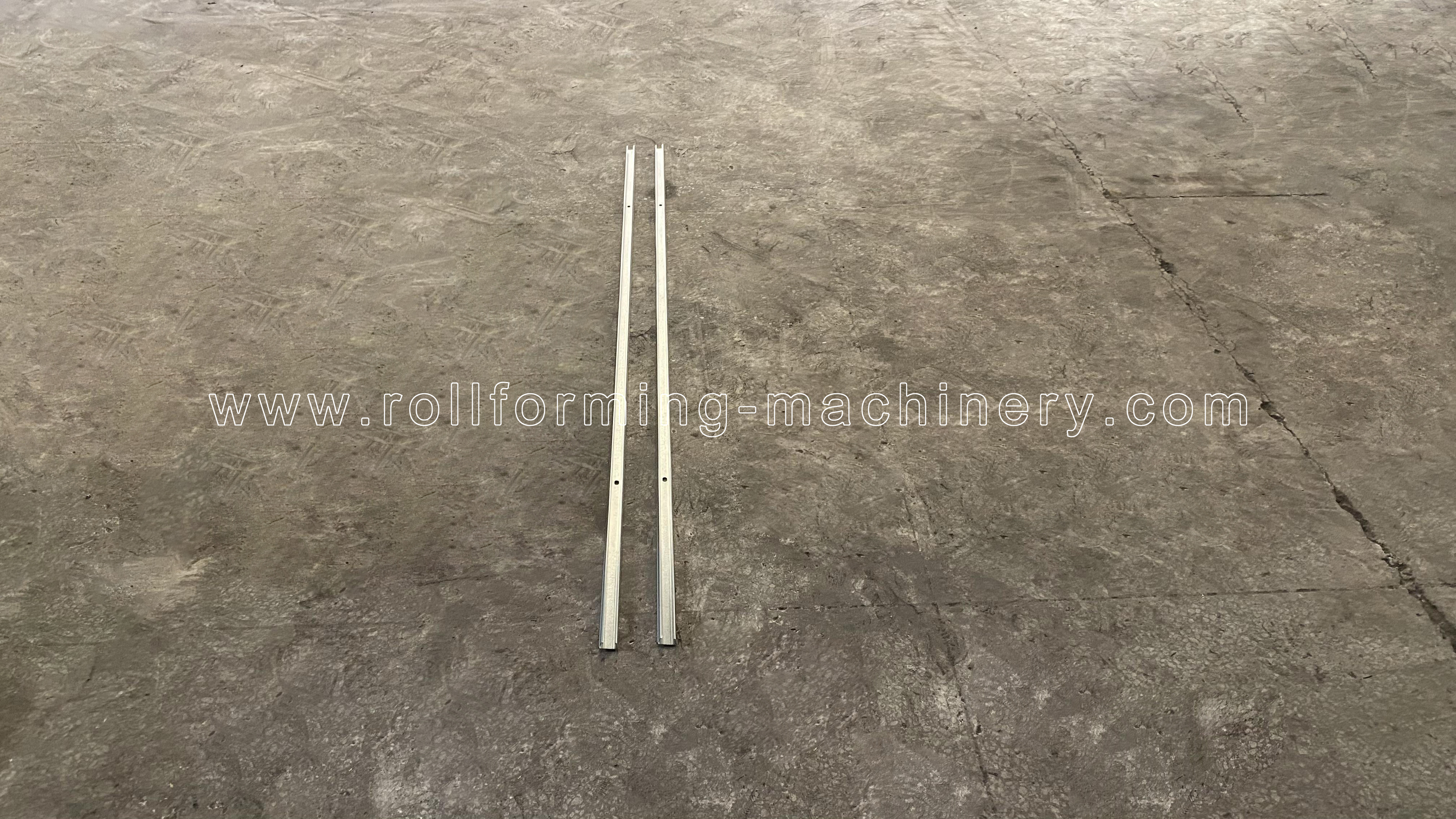

6) عرض المنتجات
طريقة التعبئة: الجسم الرئيسي للآلة عارية ومغطاة بالفيلم البلاستيكي (لحماية الغبار والتآكل) ، ويتم تحميله في حاوية وثابتة في حاوية مناسبة بحبل فولاذي وقفل ، ومناسبة للنقل لمسافات طويلة.
خدمة ما بعد البيع
1. الضمان هو 24 أشهر بعد أن يستقبل العميل الجهاز.
خلال الـ 24 شهرًا ، سنقوم بتجهيز قطع الغيار للعميل مجانًا.
2. نحن نقدم الدعم الفني طوال حياة آلاتنا.
3. يمكننا إرسال الفنيين لدينا لتثبيت وتدريب العمال في مصانع العملاء بتكلفة إضافية.
