BMS
| لا. | المؤشرات الرئيسية | لفة تشكيل معلمات مطحنة | ||
| 1. | سمك المادة | 0.4-1.0 ملم | محطات التشكيل | 14 خطوة |

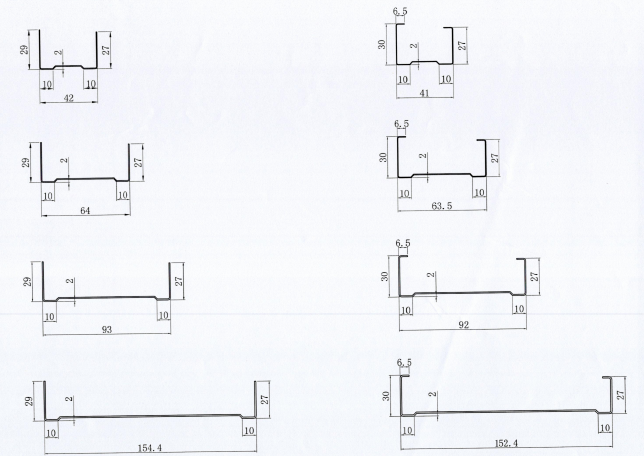

| 2. | عرض التغذية الارتفاع السفلي & وَسَط الارتفاع | 41/63.5/92/152.4؛ 31.8 | قاعدة | H450، أنبوب مستطيل |
| 3. | مواد التطبيق | لفائف مجلفنة | سمك الجدار الجانبي | Q235 t18mm |
| 4. | المعيار الكهربائي | 220 فولت/3ph/60 هرتز | الفتحة قطر الدائرة | فولاذ Cr40#، φ60 مم |
| 5. | قطر جهاز التفكيك اليدوي | 420-φ520 ملم | قوة المحرك الرئيسي | 18.5 كيلو واط |
| 6. | قوة العائد | 240-390 ميجا باسكال | مسامير لولبية | الصف 8.8 |
| 7. | سرعة التشكيل | 0-100 م/دقيقة | العرض الفعال | كتصميم العملاء |
| 8. | نظام التحكم | نظام التحكم PLC | أسطوانة | Cr12mov، مخارط CNC، معالجة السمع، HRC58-62 |
| 9. | أجهزة السيارات | 4.4 كيلو واط/2.9 كيلو واط | لون الآلة | أزرق + أسود + برتقالي |
| 10. | مواد الاختبار | ستوفر BMS حجم مواد التغذية للشراء قبل أسبوعين من اختبار الماكينة | ||

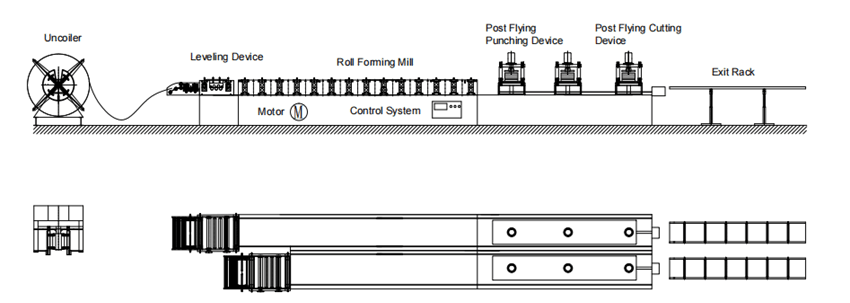

تدفق العمل
آلة فك اللفة ذات الرأس المزدوج ← التغذية / التسوية ← مطحنة التشكيل ← التثقيب بعد الطيران / القطع بعد الطيران ← رف الخروج
عرض مكونات الآلة

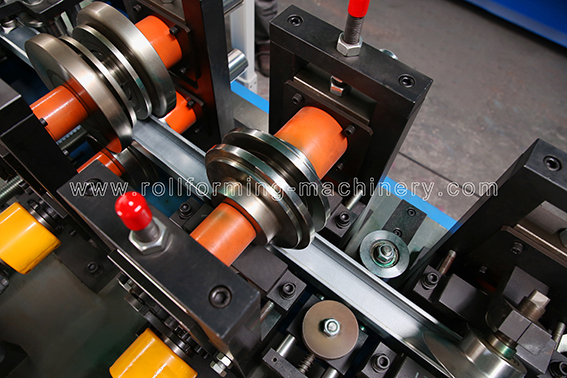

مطحنة تشكيل لفة
إطار جسم الآلة: يعتمد لحام الألواح الفولاذية ومعالجة مركز التصنيع باستخدام الحاسب الآلي
بكرات مصنعة من Cr12MoV الفولاذ، المعالجة الحرارية للتبريد الفراغي بعد طحن الثقب الداخلي والوجه النهائي، وجه الأسطوانة النهائي لمخرطة CNC.
مهاوي مصنوعة من 40كر ستيل، المعالجة الحرارية للتبريد والتلطيف، والطلاء بالكروم الصلب، والطحن الخارجي.
قطر مهاوي =ф60mm، تشكيله بدقة
القيادة بالعتاد/العجلة المسننة، حول 14 خطوة لتشكيل

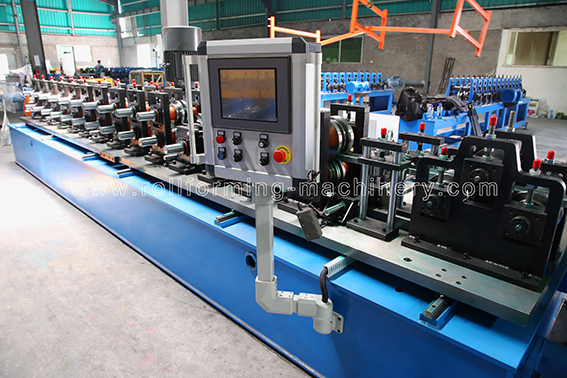

المحرك الرئيسي (علامة بولارويد) =18.5 كيلو واط , التحكم في سرعة التردد

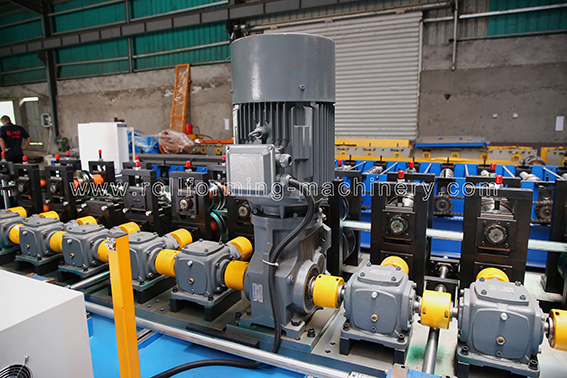

صندوق التروس في كل محطة تشكيل

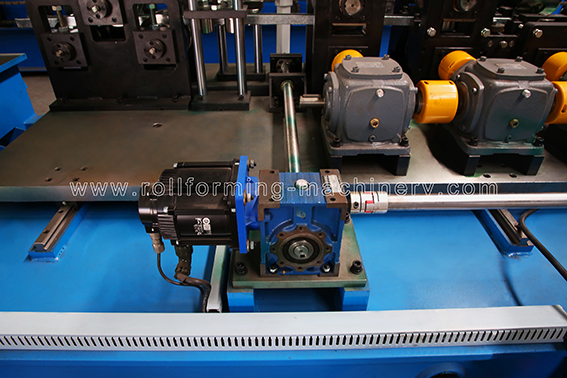

آلية تغيير الحجم (يقودها محرك سيرفو)

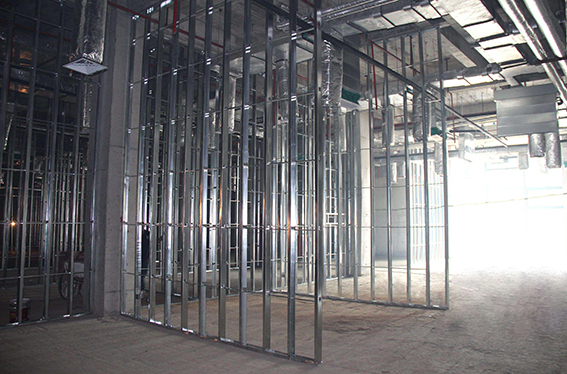

حالة تطبيق المنتج

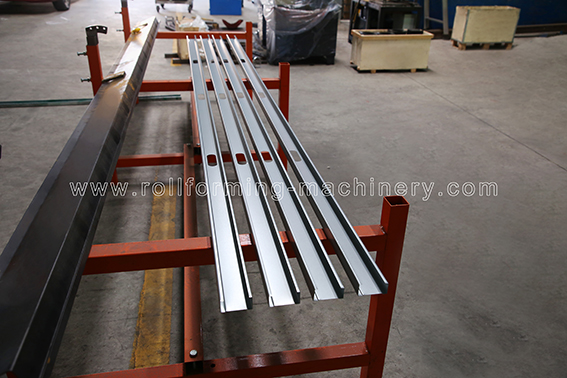

المنتجات المنتجة آليًا
