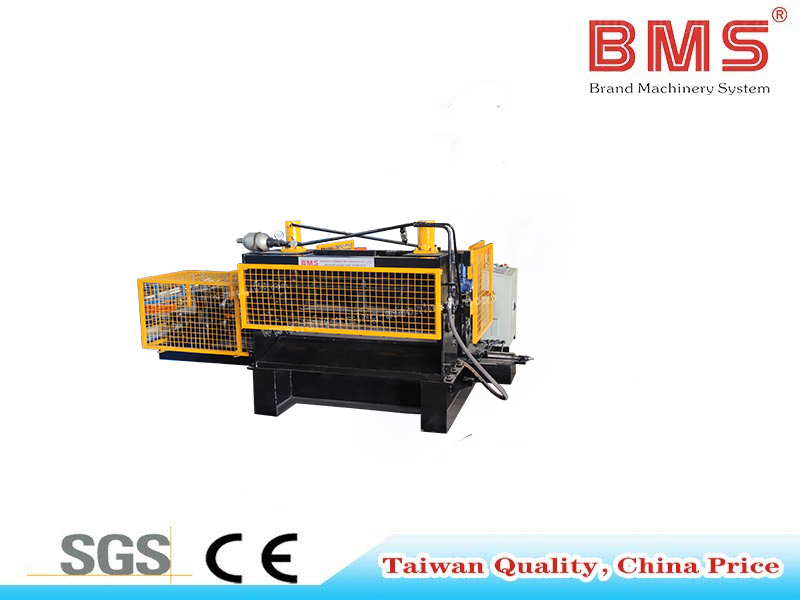

يعتبر خط آلة الحز البسيط ضروريًا إذا كنت تريد إنتاج شرائح فولاذية ضيقة من لفائف الصلب العريضة، والتي سيتم استخدامها لتسقيف مزراب المطر، والوميض وغطاء الحافة من المواد الخام.
| لا. | المعلمات الرئيسية | لفة تشكيل معلمات مطحنة | ||
| 1. | سمك المادة | 0.3-2.8 ملم | محطات التشكيل | أعلى أربعة أسفل خمسة |
| 2. | عرض التغذية | 1250 ملم | إطار الجسم | ح450 |

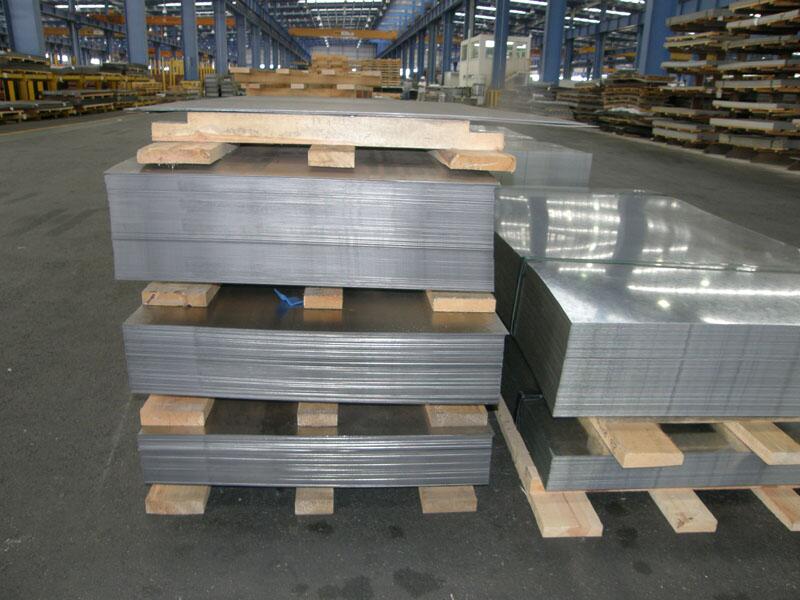

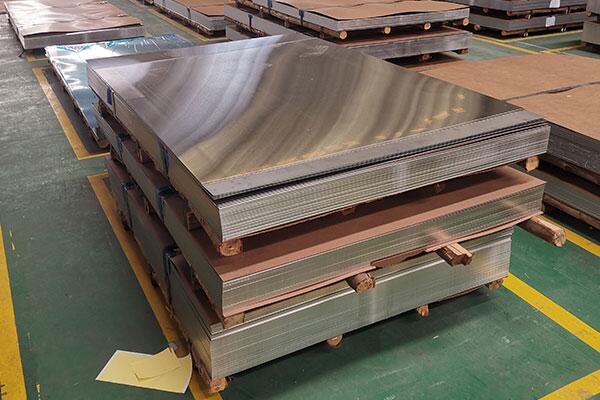

| 3. | مواد التطبيق | صفائح فولاذية مجلفنة، صفائح مطلية بالألوان | سمك الجدار الجانبي | Q235 t40mm |
| 4. | المعيار الكهربائي | 380 فولت/60 هرتز/3PH | رمح القطر | 45# فولاذ، φ100 مم |
| 5. | مادة القاطع | Cr12MoV | قوة المحرك الرئيسي | 11 كيلو واط |
| 6. | قوة العائد | Q235-550Mpa | مسامير لولبية | الصف 8.8 |
| 7. | سرعة التشكيل | 20-30 م/دقيقة | العرض الفعال | وفقا للرسم |
| 8. | نظام التحكم | نظام التحكم PLC | أسطوانة | 45# فولاذ، طلاء بالكروم الصلب |
| 9. | محرك هيدروليكي | 11 كيلو واط | لون الآلة | أزرق + أسود + برتقالي |
| 10. | مواد الاختبار | ستوفر BMS حجم مواد التغذية للشراء قبل أسبوعين من اختبار الماكينة | ||
تدفق العمل
آلة التفكيك ← جهاز تغذية الأسطوانة المطاطية ← جهاز الاستقامة - ← جهاز الحز ← قطع العمود الهيدروليكي (مع محطة هيدروليكية) ← نظام التحكم PLC ← جدول التشغيل

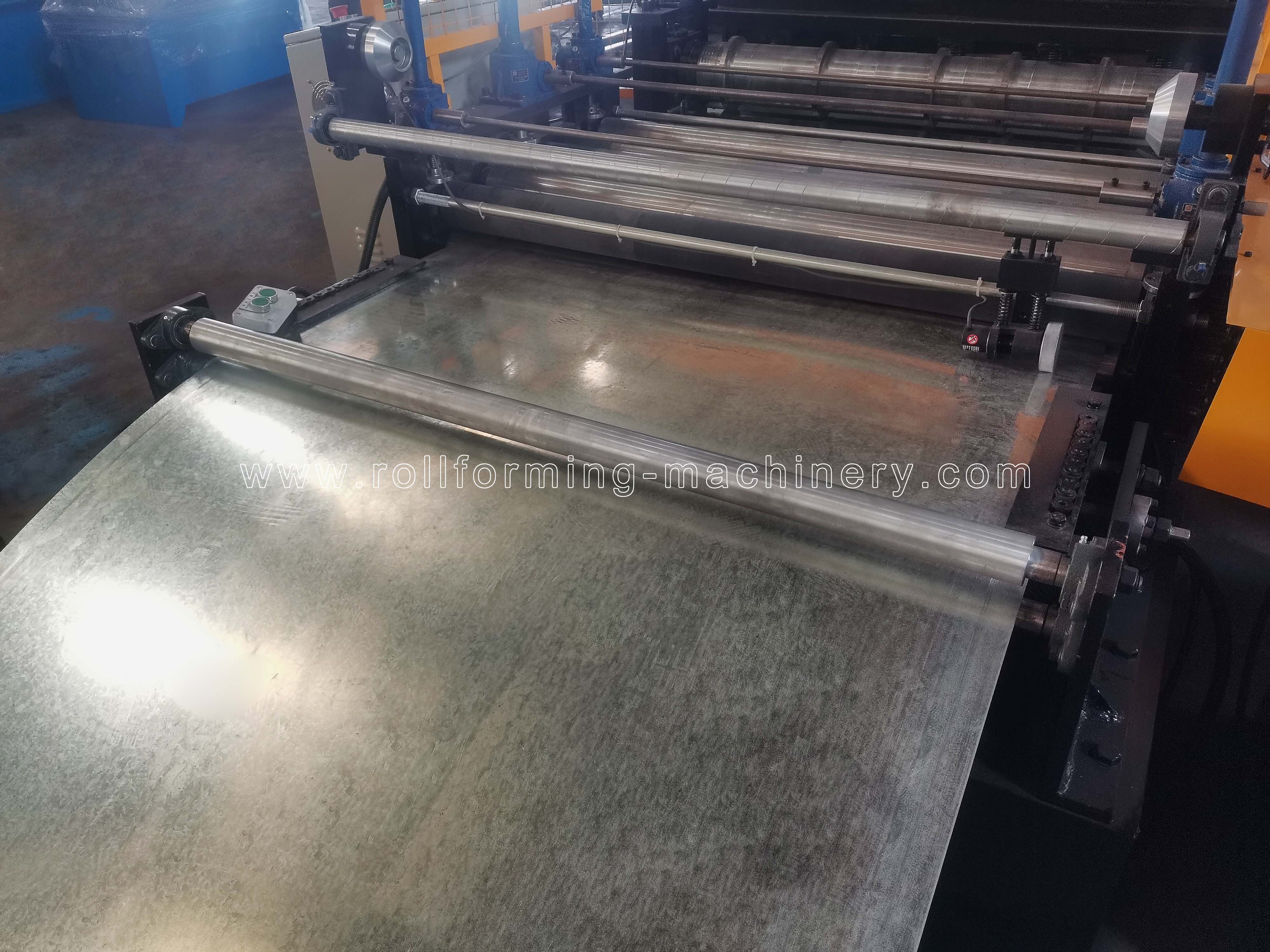

جهاز التغذية
التحكم في الكمية وطول القطع تلقائيًا مع: PLC، العاكس، شاشة اللمس، التشفير، إلخ
بلك: سيمنز (العلامة التجارية الألمانية)/شنايدر (العلامة التجارية الفرنسية)
العاكس: سيمنز (العلامة التجارية الألمانية)/شنايدر (العلامة التجارية الفرنسية)
شاشة لمس ملونة مقاس 7 بوصة: سيمنز (العلامة التجارية الألمانية)/شنايدر (العلامة التجارية الفرنسية)
التشفير: اومرون/كويو (العلامة التجارية اليابانية)
قطع لطول التسامح± ± 1 مم
السيطرة على الجهد 24 فولت
يمكن تعديل موضع التوجيه لتغذية المواد المناسبة.

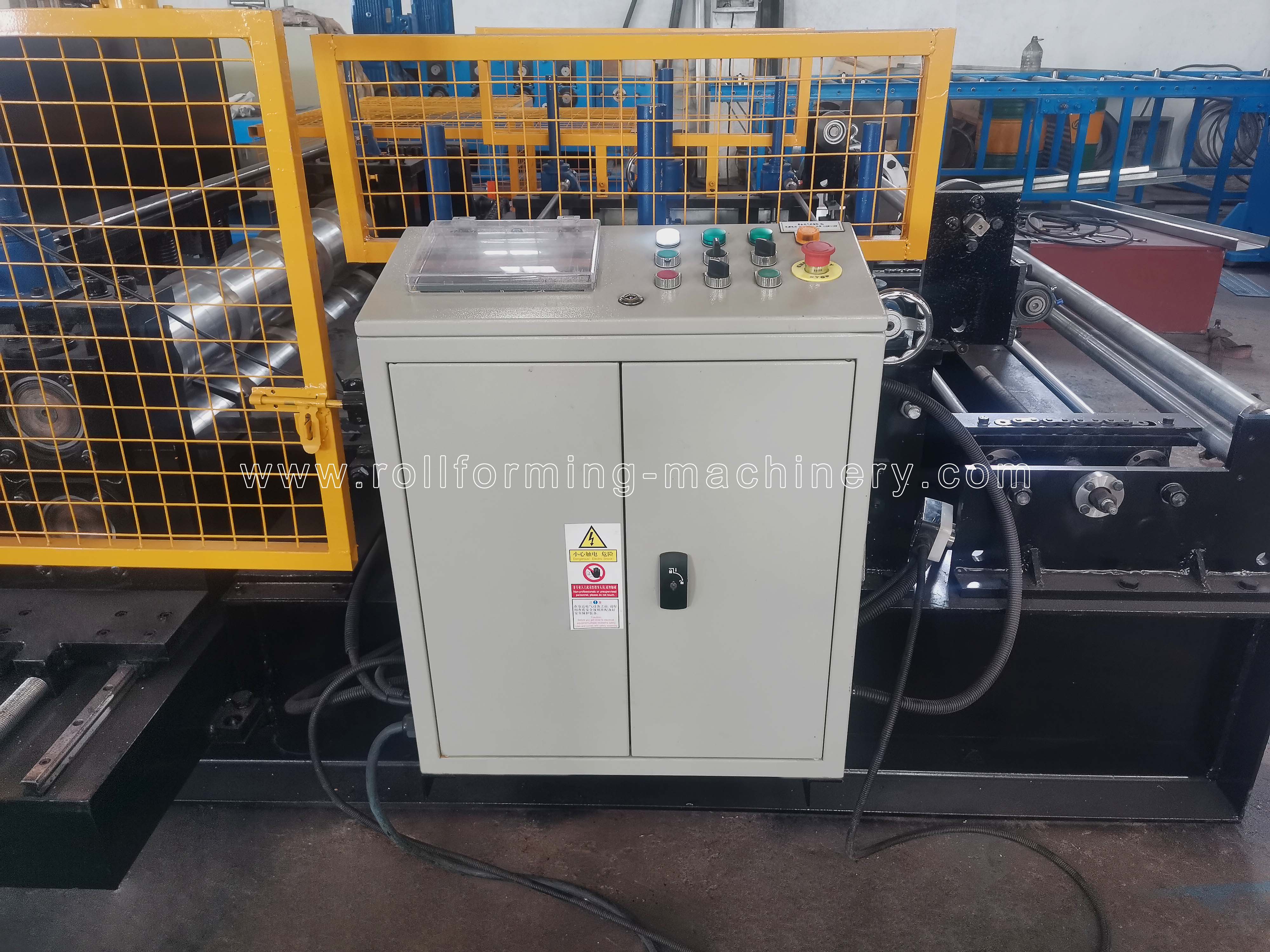

خزانة التحكم PLC

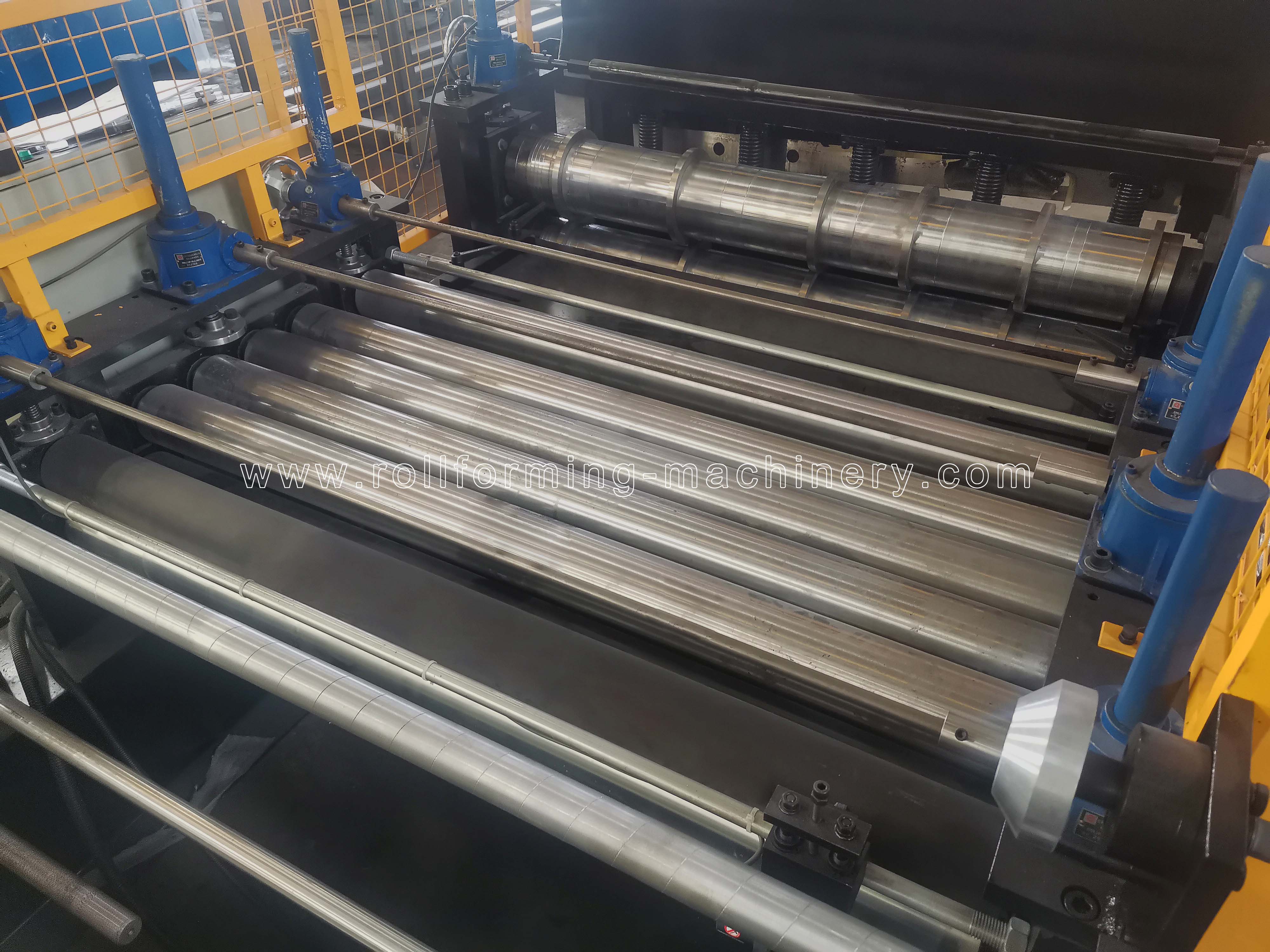

مطحنة تشكيل اللف الرئيسية
بعد القطع، توقف عن القطع، نوع من قطعتين من تصميم شفرة القطع
المحرك الهيدروليكي:11 كيلو واط;ضغط القطع: 0-16 ميجا باسكال
مادة أداة القطع: Cr12MoV(= SKD11 مع ما لا يقل عن مليون مرة من قطع الحياة)، المعالجة الحرارية لدرجة HRC58-62
يتم توفير قوة القطع بواسطة المحطة الهيدروليكية للمحرك الرئيسي
إطار الجسم مصنوع من ح450 نوع الصلب عن طريق اللحام
سمك الجدار الجانبي: Q235 t40mm;
بكرات مصنعة من 45# فولاذ، طلاء الكروم الصلب
مهاوي مصنوعة من 45# فولاذ,التبريد والتلطيف المعالجة الحرارية، والطلاء بالكروم الصلب. القطر=φ100 ملم، تشكيله بدقة
آخر القاطع
طريقة التعبئة:الجسم الرئيسي للآلة عاريا و مغطاة بغشاء بلاستيكي (لحماية الغبار والتآكل)،يتم تحميلها في حاوية وتثبيتها بثبات في حاوية مناسبة بحبل وقفل فولاذي، ومناسبة للنقل لمسافات طويلة.
