1500x4mm
BMS
قطع خط الطول مع منصة التراص التلقائي
| لا. | المعلمات الرئيسية | لفة تشكيل معلمات مطحنة | ||
| 1. | سمك المواد | 0.3-2.8mm | تشكيل المحطات | أعلى أربعة أسفل خمسة |
| 2. | عرض التغذية | 1250mm | إطار الجسم | H450 |
| 3. | مادة التطبيق | ورقة فولاذية مجلفنة ، ورقة مغلفة بالألوان | سمك الجدار الجانبي | Q235 T40mm |
| 4. | المعيار الكهربائي | 380V/60Hz/3PH | قطر رمح | 45#الصلب ، φ100mm |
| 5. | مادة القاطع | CR12MOV | قوة المحرك الرئيسية | 11kw |
| 6. | قوة العائد | Q235-550MPa | مسامير المسمار | الصف 8.8 |
| 7. | تشكيل السرعة | 20-30 م/دقيقة | عرض فعال | حسب الرسم |
| 8. | نظام التحكم | نظام التحكم PLC | أسطوانة | 45#الصلب ، طلاء الكروم الصلب |
| 9. | المحرك الهيدروليكي | 11kw | لون الآلة | أزرق+أسود+برتقالي |
| 10. | اختبار المواد | سيوفر BMS حجم مواد التغذية للشراء قبل أسبوعين من اختبار الماكينة | ||
تدفق العمل
Decoiler → جهاز تغذية الأسطوانة المطاطية ← جهاز الاستقامة-جهاز التزحلق ← قطع ما بعد الهيدروليكي (مع المحطة الهيدروليكية) → نظام التحكم PLC
جهاز التغذية
التحكم في الكمية وطول القطع تلقائيًا مع: PLC ، العاكس ، شاشة اللمس ، التشفير ، إلخ
PLC: Siemens (العلامة التجارية الألمانية)/شنايدر (ماركة فرنسا)
العاكس: سيمنز (العلامة التجارية الألمانية)/شنايدر (ماركة فرنسا)
شاشة تعمل باللمس 7 بوصة: Siemens (العلامة التجارية الألمانية)/شنايدر (ماركة فرنسا)
EncoDera: Omron/Koyo (العلامة التجارية اليابانية)
التسامح المقطوع إلى الطول ≤ ± 1mm
السيطرة على الجهد 24V
يمكن ضبط الموضع التوجيهي لتغذية المواد المناسبة.

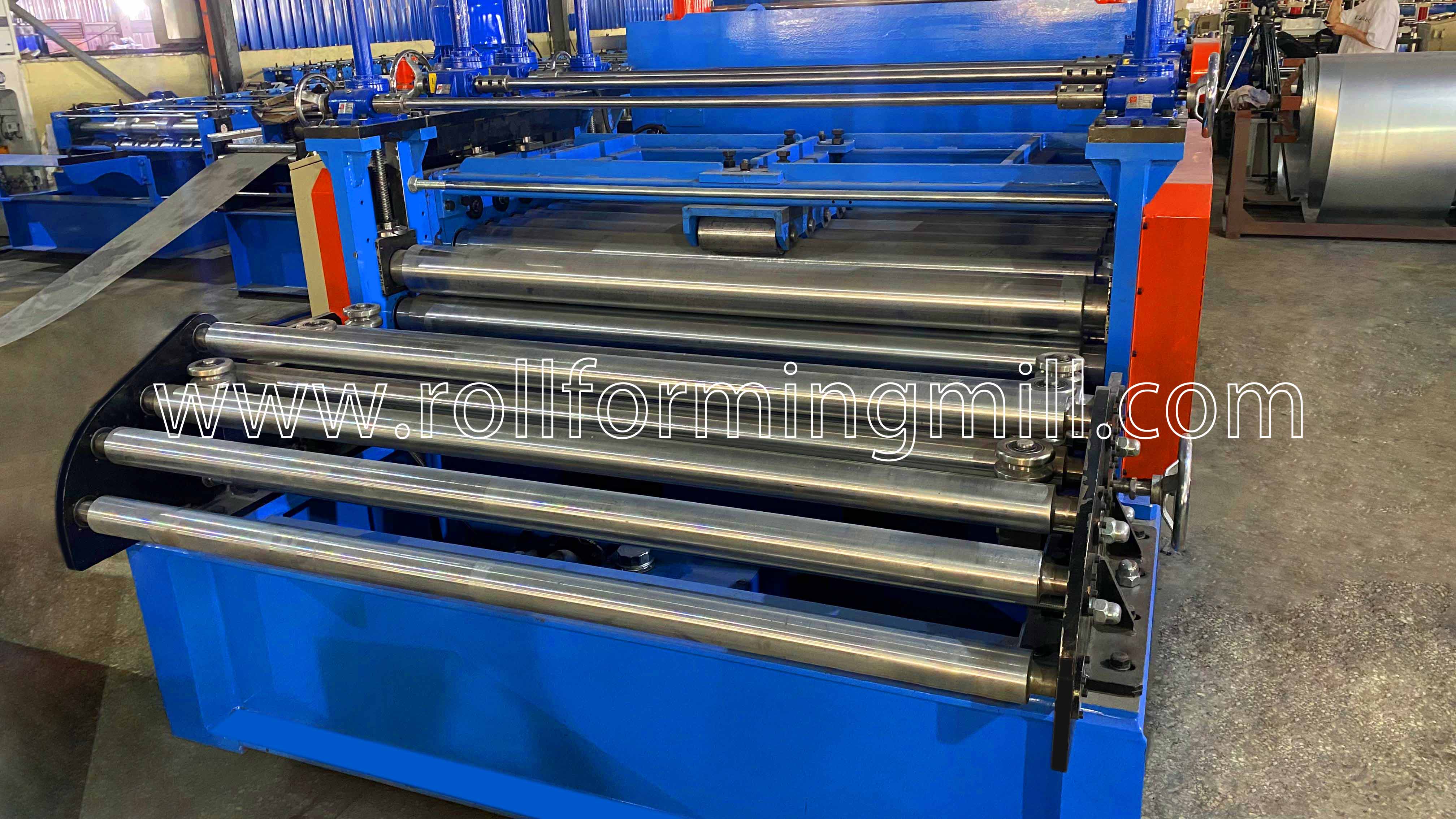

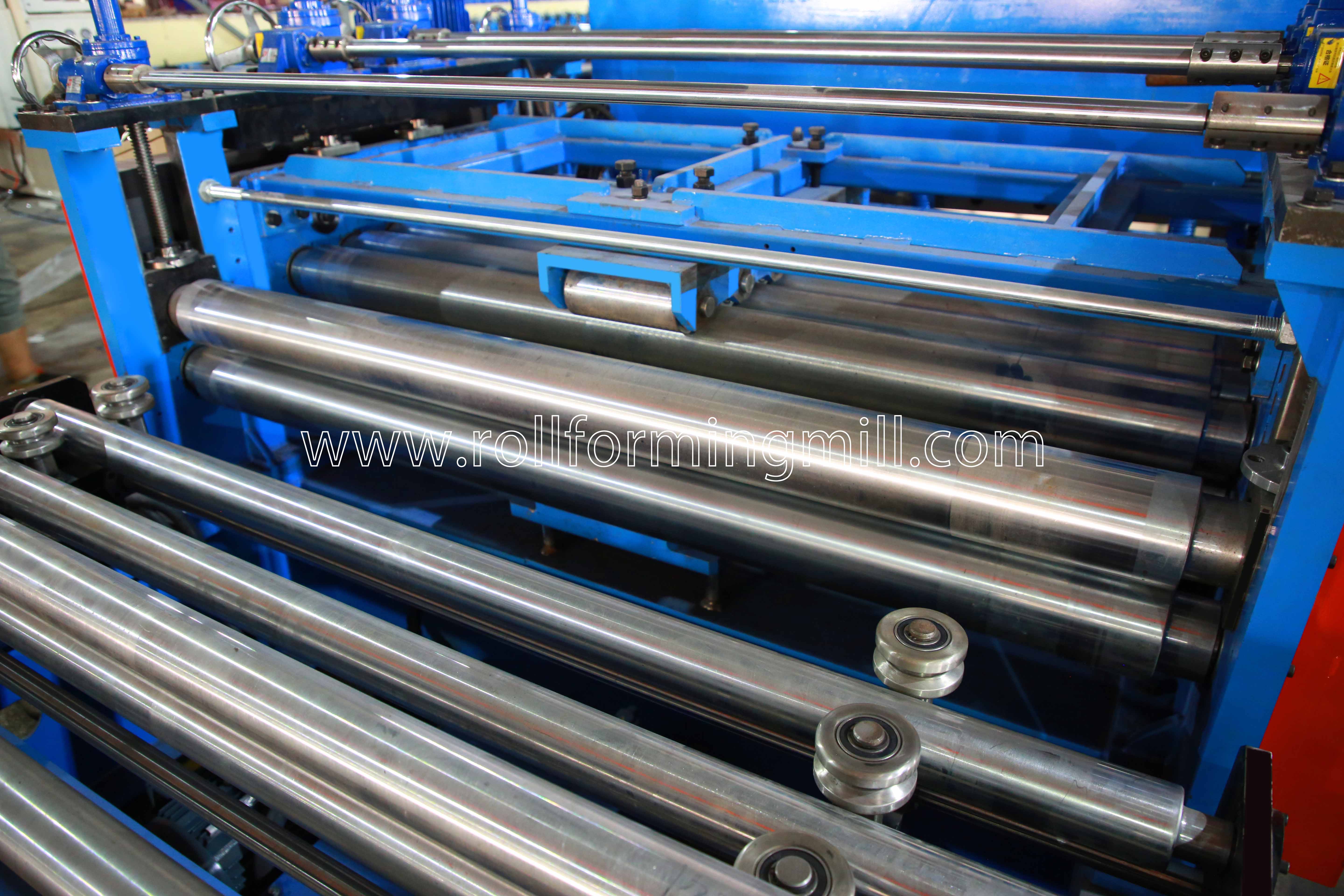

جهاز التسوية

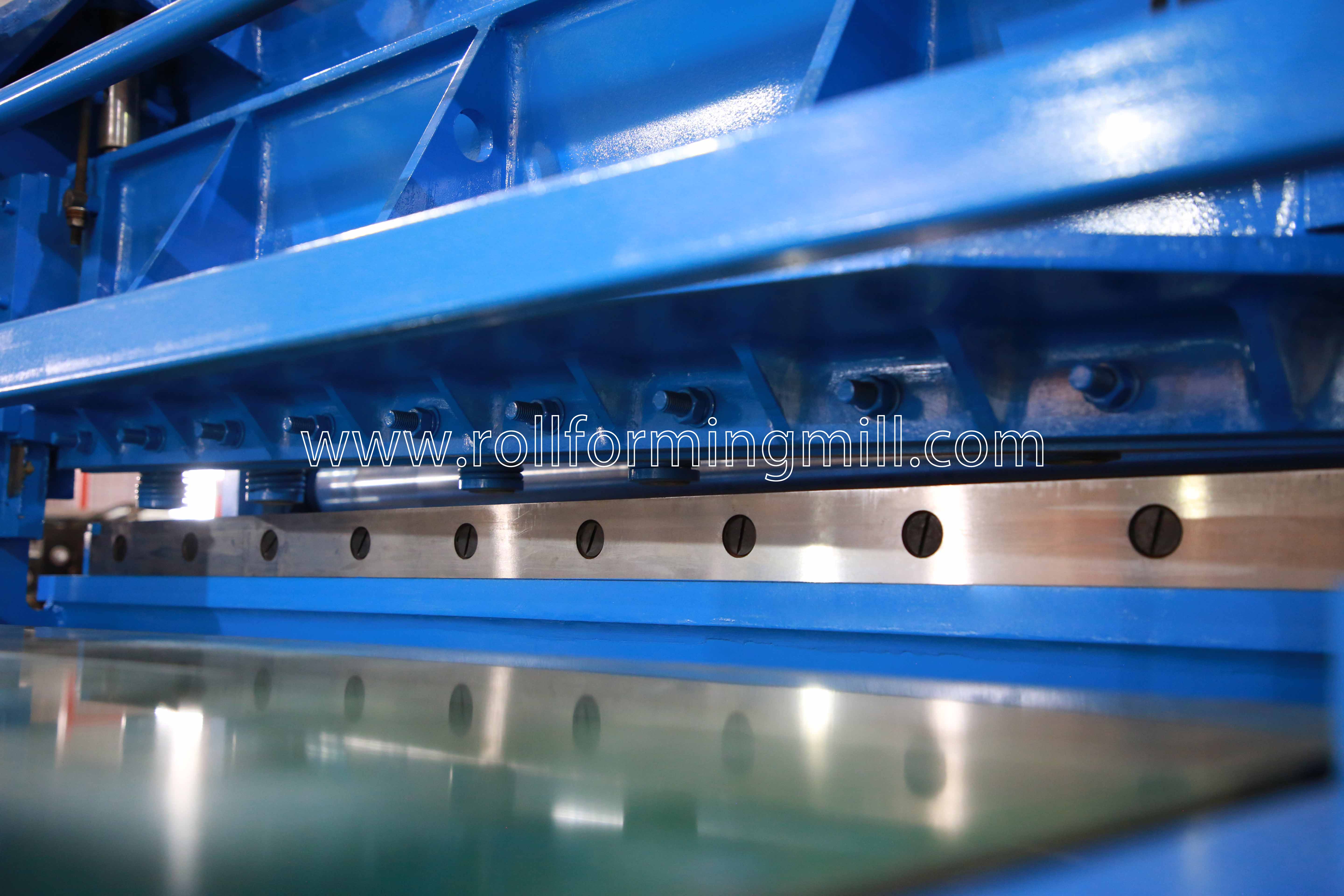

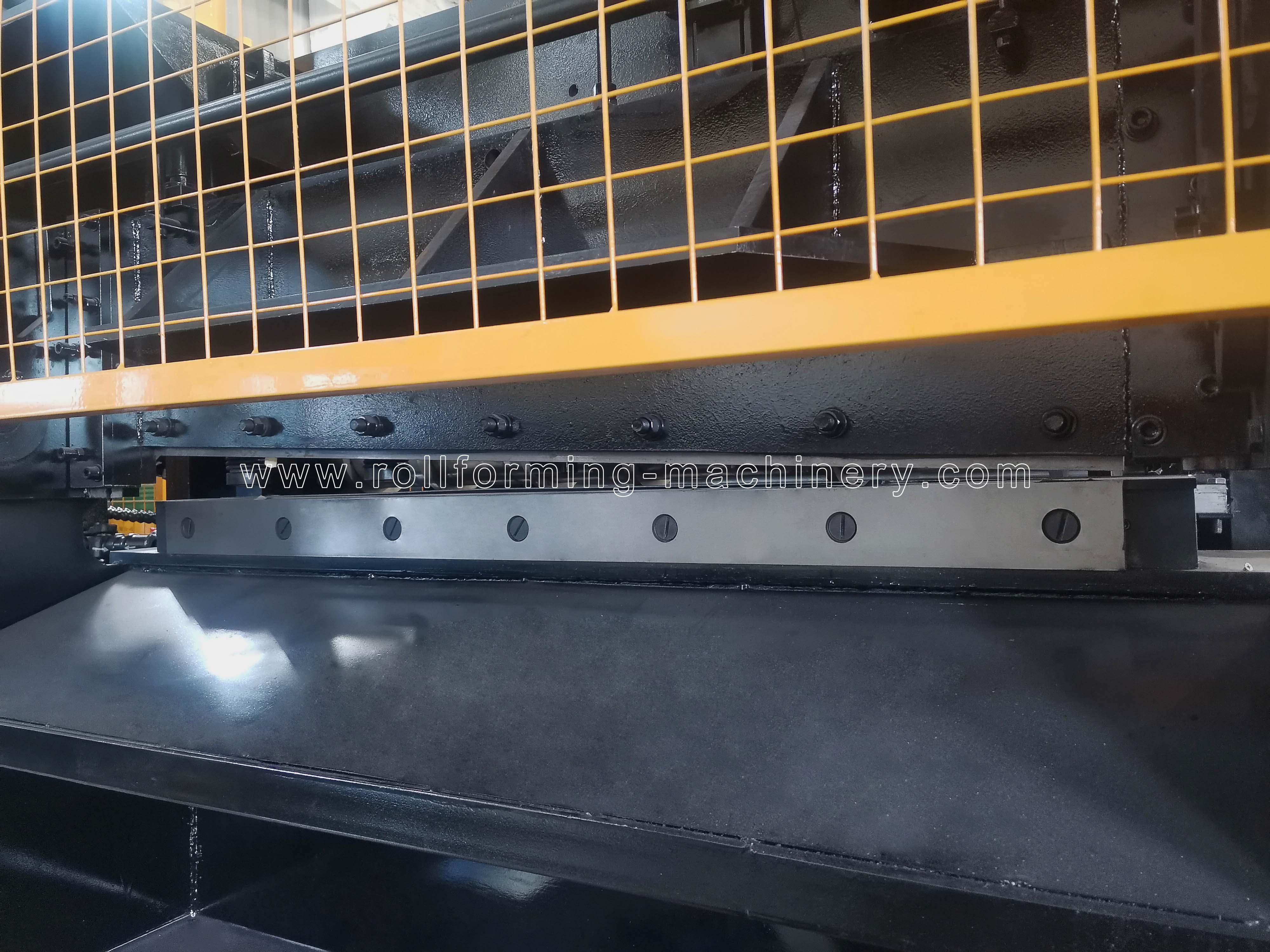

القاطع الهيدروليكية
بعد أن تم قطعها ، توقف إلى القطع ، نوعان من قطعتين من تصميم شفرة القطع
محرك هيدروليكي: 11 كيلو وات ؛ ضغط القطع: 0-16MPa
مادة أداة القطع: CR12MOV (= SKD11 مع مليون مرة على الأقل من عمر القطع) ، والمعالجة الحرارية إلى HRC58-62 درجة
يتم توفير طاقة القطع من قبل المحرك الرئيسي للمحرك الرئيسي
إطار الجسم المصنوع من الصلب من نوع H450 عن طريق اللحام
سمك الجدار الجانبي: Q235 T40mm;
بكرات مصنوعة من 45#الصلب ، صلاة الكروم الصلب
مهاوي تم تصنيعها من 45# من الصلب ، والمعالجة الحرارية والمعتدلة ، والطلاء الصلب. القطر = φ100mm ، الدقة المعنية
بعد القاطع
طريقة التعبئة: الجسم الرئيسي للآلة عارية ومغطاة بالفيلم البلاستيكي (لحماية الغبار والتآكل) ، ويتم تحميله في حاوية وثابتة في حاوية مناسبة بحبل فولاذي وقفل ، ومناسبة للنقل لمسافات طويلة.
لماذا تختار BMS؟
الجودة هي ثقافتنا!
يتمتع مصنعنا بأكثر من 20 عامًا من الخبرة المهنية في صناعة تشكيل لفة. نستخدم تقنية تايوان ونتبع مستوى الجودة. تمت الموافقة على أجهزتنا CE (بواسطة SGS ، المرفقة للرجوع إليها). نحن من ذوي الخبرة لسوقك. لدينا شرف خدمة بعض الشركات الشهيرة في العالم مثل Tata Steel و Tata Bluescope Steel و CSCEC (China State Construction) و Bradbury Machinery (Shanghai) ، LCP Building Products Pvt. Ltd ، (عضو في مجموعة Lysaght من الشركات) ، Zamil Steel ، إلخ.
