BMS
| لا. | المؤشرات الرئيسية | لفة تشكيل معلمات مطحنة | ||
| 1. | سمك المادة | 0.135-0.426 ملم | محطات التشكيل | 2 عمود توجيه + 1 عمود تسوية |
| 2. | عرض التغذية | 900 مم، 1200 مم، 1250 مم | إطار الجسم | ح400 |
| 3. | مواد التطبيق | ورقة مجلفنة/PPGI | سمك الجدار الجانبي | 16 ملم |
| 4. | المعيار الكهربائي | 380 فولت، 50 هرتز/3PH | الفتحة قطر الدائرة | 45# فولاذ، φ65 مم |
| 5. | مادة القاطع | Cr12MoV | قوة المحرك الرئيسي | 3 كيلو واط |
| 6. | قوة العائد | 350-420 ميجا باسكال | مسامير لولبية | الصف 8.8 |
| 7. | سرعة التشكيل | 10-15 م/دقيقة | العرض الفعال | وفقا للرسم |
| 8. | نظام التحكم | نظام التحكم PLC | أسطوانة | Gcr15، تشكيله دقيق |
| 9. | المحرك الهيدروليكي | 3.75 كيلو واط | لون الآلة | أزرق + أسود + برتقالي |
| 10. | مواد الاختبار | ستوفر BMS حجم مواد التغذية للشراء قبل أسبوعين من اختبار الماكينة | ||

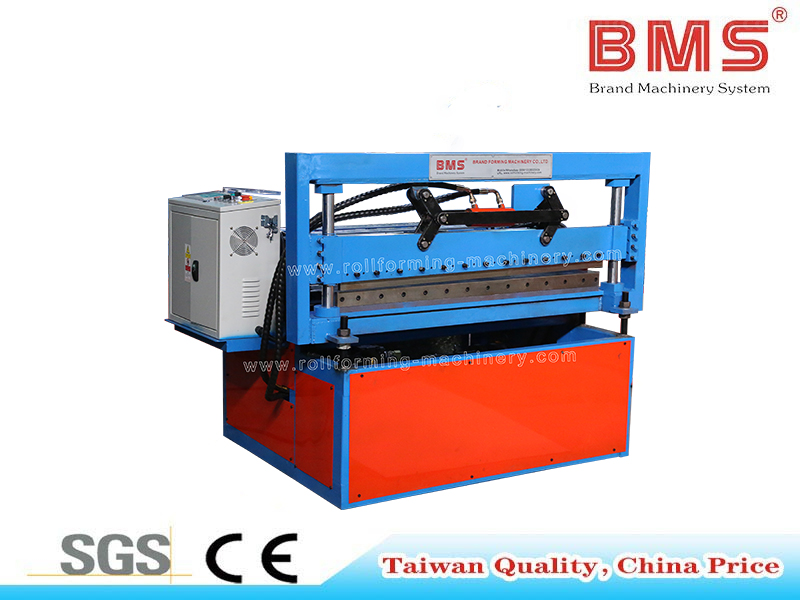

عرض مكونات الآلة

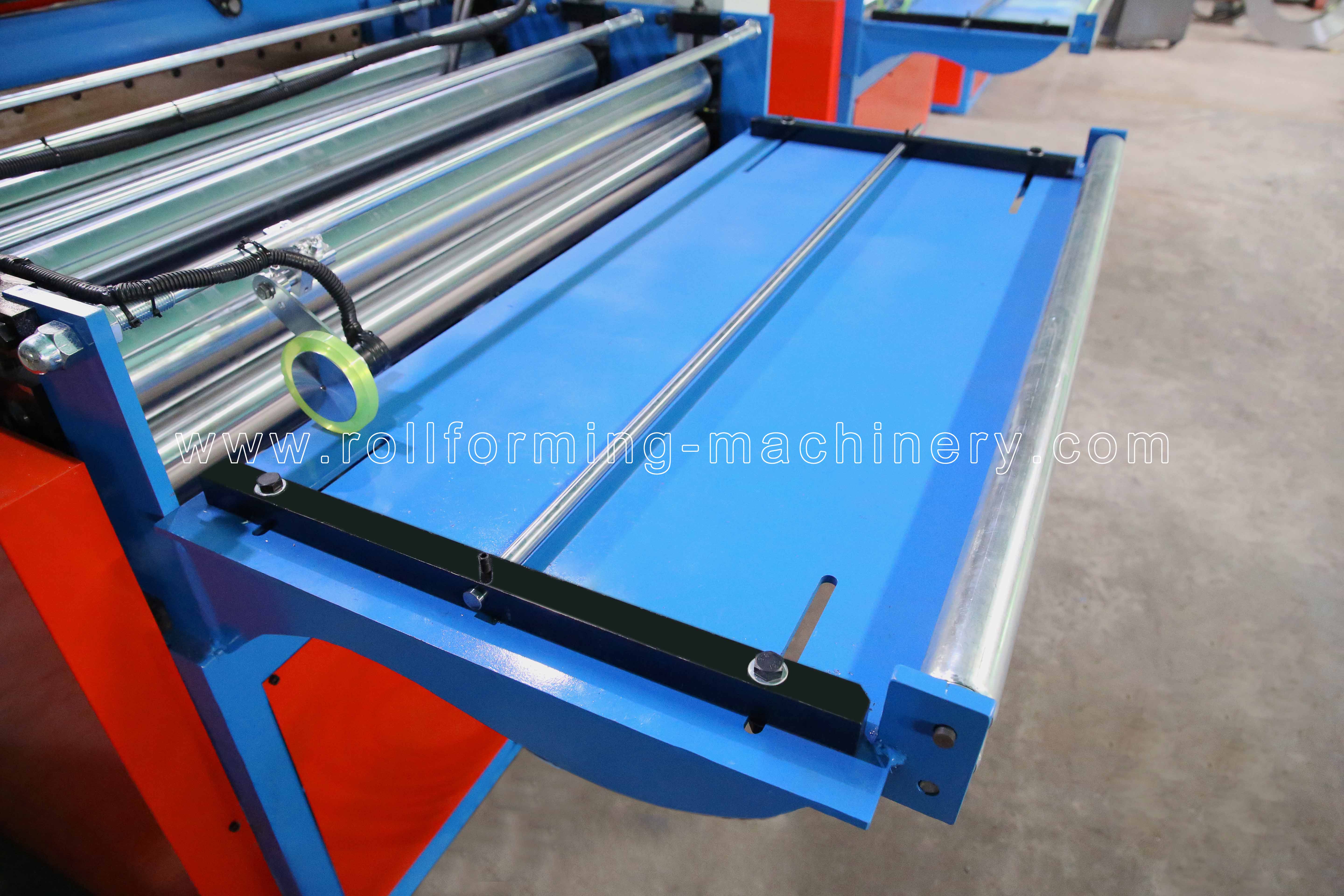

جهاز التغذية
إطار الجسم مصنوع من ح400 نوع الصلب عن طريق اللحام
سمك الجدار الجانبي: Q235 t16mm;
بكرات مصنعة من ,فولاذ جي سي آر 15، مخارط CNC، المعالجة الحرارية، HRC58-62
مهاوي مصنوعة من 45# فولاذ,التبريد والتلطيف المعالجة الحرارية، والطلاء بالكروم الصلب.القطر=φ65 ملم، تشكيله بدقة
يمكن تعديل موضع التوجيه لتغذية المواد المناسبة.

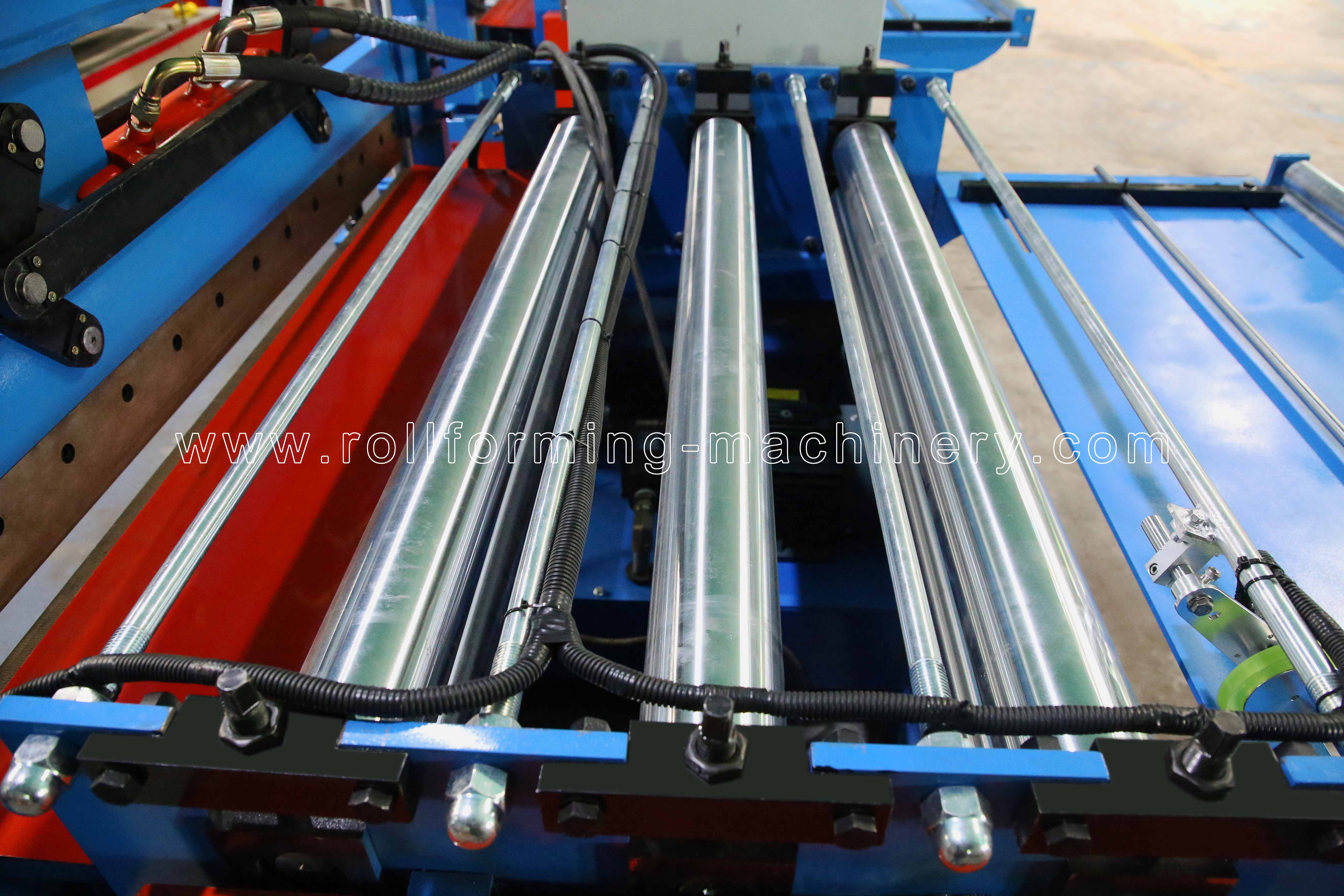

الرول الرئيسي مطحنة التشكيل

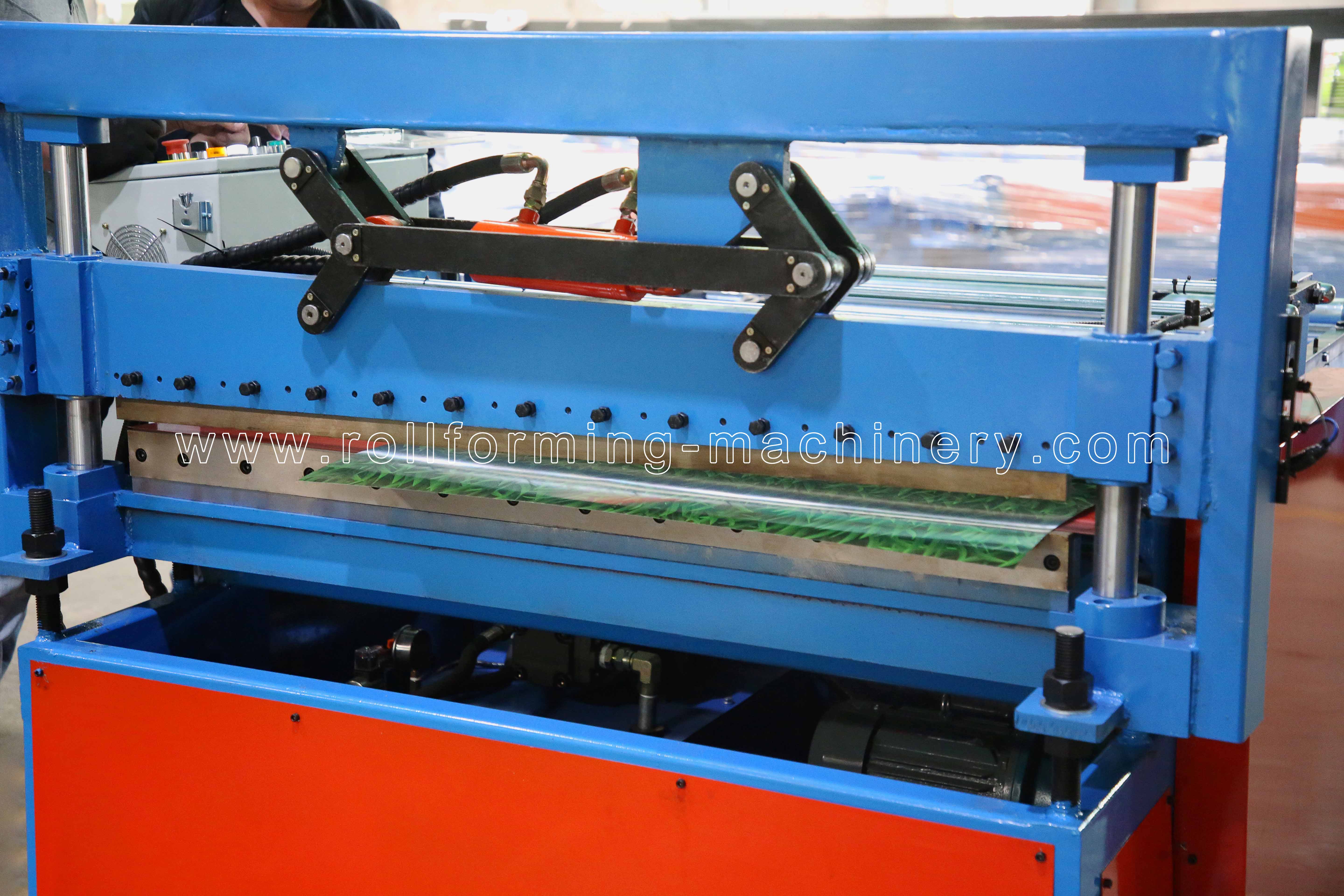

آخر القاطع
التحكم في الكمية وطول القطع تلقائيًا مع: PLC، العاكس، شاشة اللمس، التشفير، إلخ
بعد القطع، توقف عن القطع، نوع من قطعتين من تصميم شفرة القطع
المحرك الهيدروليكي:3.75 كيلو واط;ضغط القطع: 0-16 ميجا باسكال
مادة أداة القطع: Cr12MoV(= SKD11 مع ما لا يقل عن مليون مرة من قطع الحياة)، المعالجة الحرارية لدرجة HRC58-62
يتم توفير قوة القطع بواسطة المحطة الهيدروليكية للمحرك الرئيسي
خزانة التحكم PLC

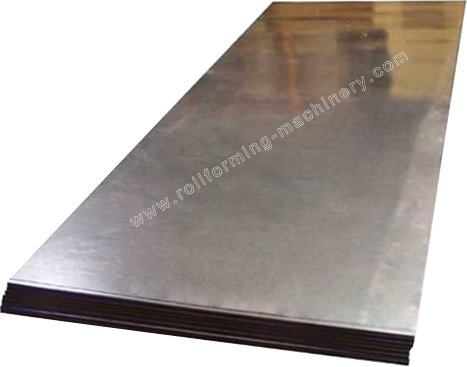

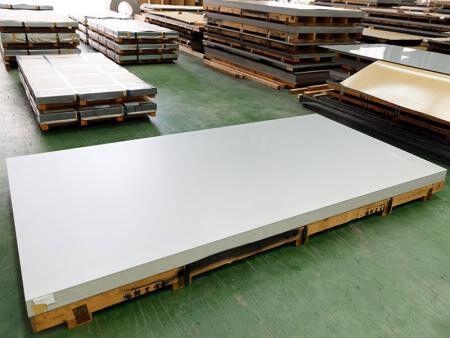

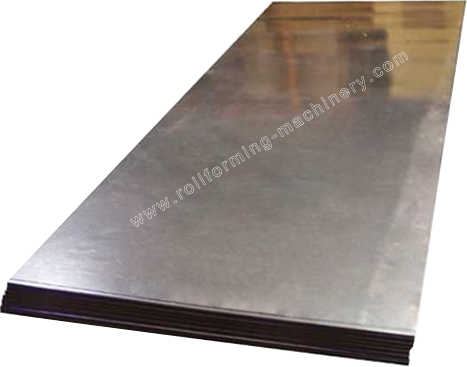

المنتجات المنتجة آليًا
