ملفات تعريف متعددة
BMS
8455221000

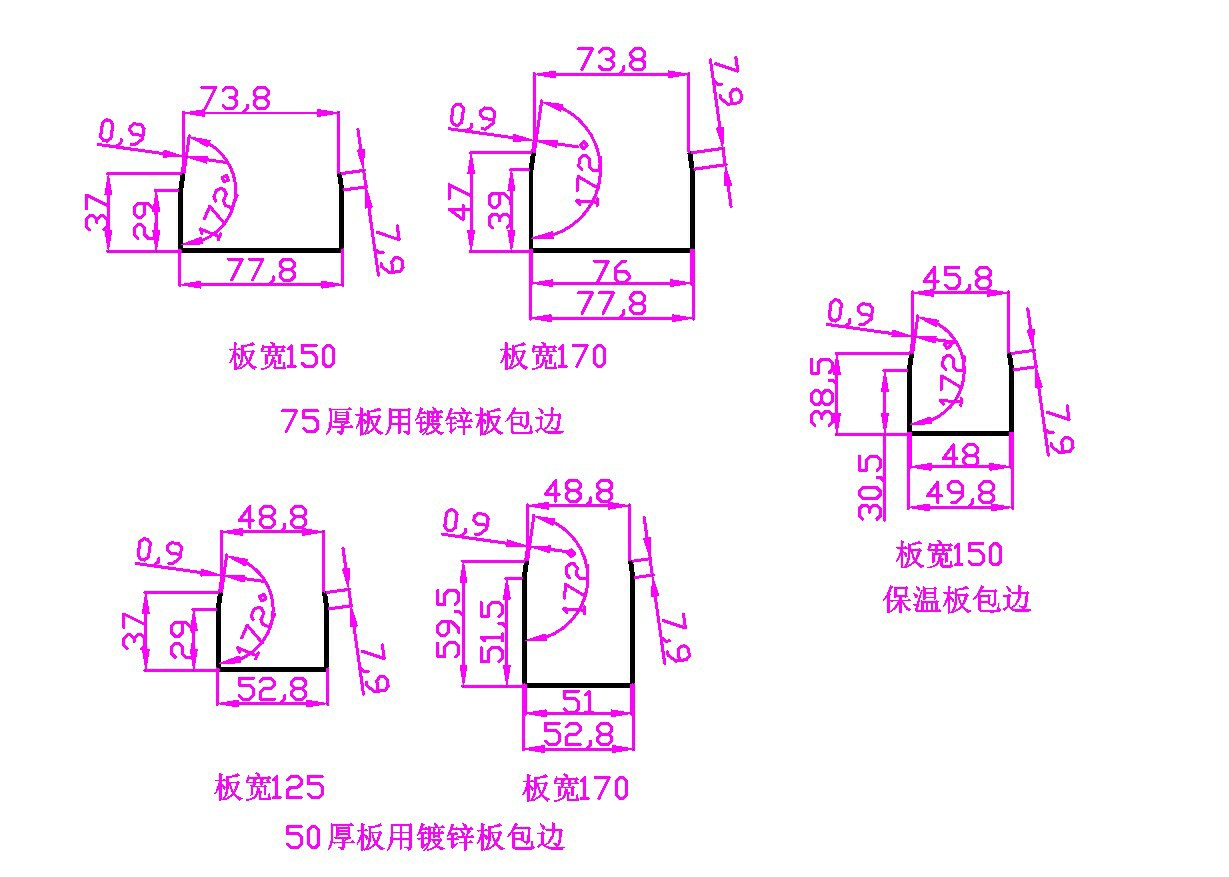

حساب تعريفي
| مادة | المواد القابلة للتطبيق | ورقة مجلفنة |
سمك المادة | 1.0 ملم | |
مع قوة الخضوع | Q235Mpa | |
| لفه | عرض التغذية | 300 ملم |
نطاق معرف الملف | 508 مم ± 30 مم | |
سعة | الأعلى.3 طن. | |
آلة | إطار قاعدة | الفولاذ نوع H350 باللحام. |
| سمك الجدار الجانبي | Q235 t18mm | |
مادة الأسطوانة | فولاذ 40Cr، معالجة حرارية | |
محطة الأسطوانة | 14-خطوات التشكيل | |
قطر رمح | ф60mm، معالجة عالية التردد | |
القاطع | صلابة | المعالجة الحرارية إلى درجة HRC58-62 |
قطع التسامح | ± ± 1 مم | |
| قوة | طريقة القيادة | ناقل الحركة / العجلة المسننة |
| المحرك الرئيسي | 5.5KW، التحكم في سرعة التردد | |
| محرك مضخة للقاطع | 4.0 كيلو واط | |
نظام التحكم PLC | العاكس | شنايدر إلكتريك/دلتا (علامة تجارية تايوانية) |
شاشة اللمس | WEINVIEW (علامة تجارية تايوانية) | |
التشفير | KOYO (العلامة التجارية اليابانية) أو OMRON (العلامة التجارية اليابانية) | |
السيطرة على الجهد | 24 فولت |
1. التغيير بواسطة الفواصل: إنتاج أحجام مختلفة للمنتج باستخدام الفواصل المتغيرة
2. مع جهاز قص هيدروليكي بزاوية 45 درجة، لتلبية الاحتياجات المختلفة للعملاء.
آلة فك اللفافة اليدوية 3T ← جهاز توجيه التغذية ← نظام التشكيل باللف ← جهاز قص زاوية هيدروليكي 45 درجة ← جهاز القطع الهيدروليكي ← حامل الخروج
اِصطِلاحِيّ المواصفاتنانوثانية

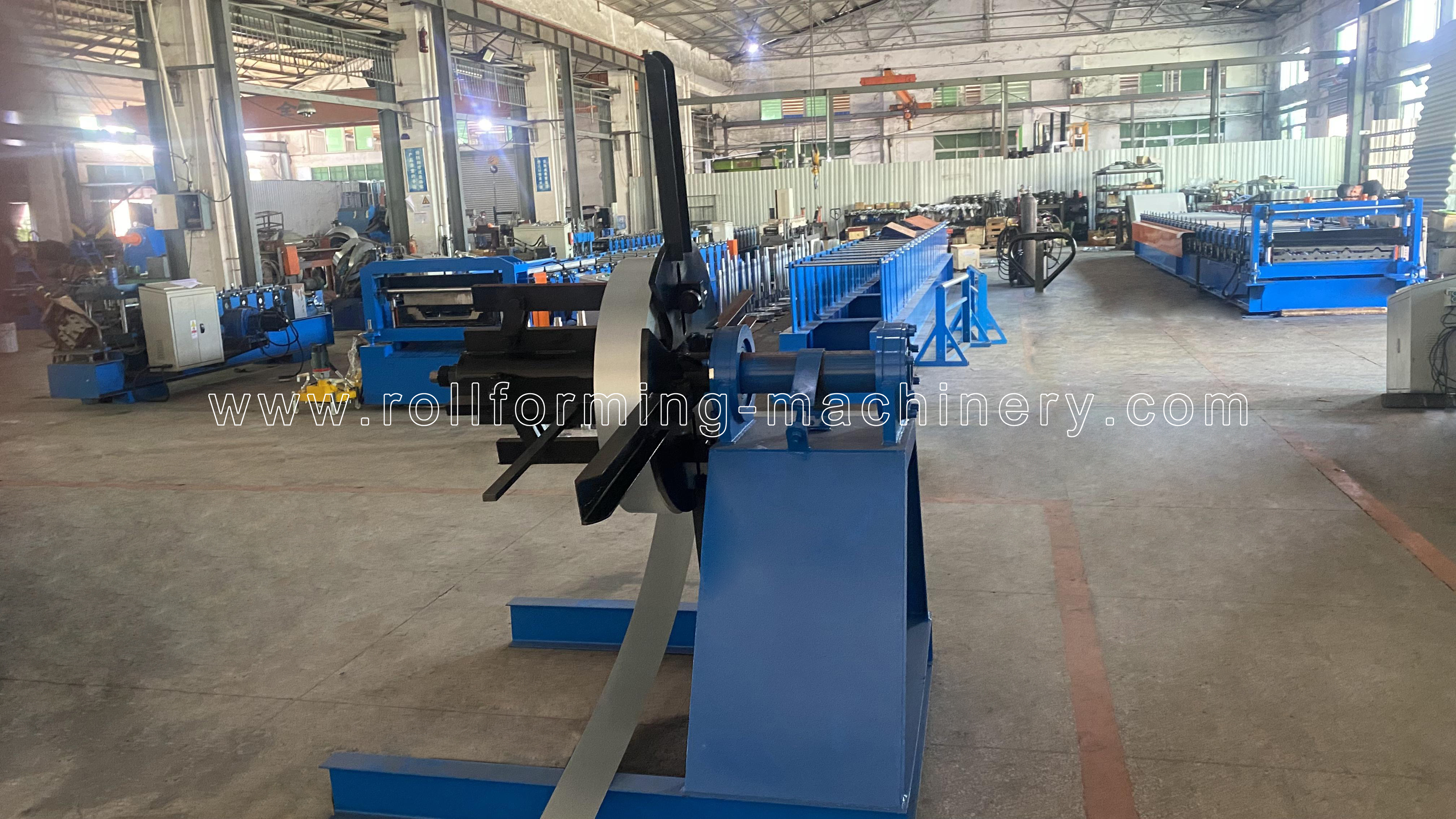

1) 3T جهاز التفكيك اليدوي: مجموعة واحدة
غير مزود بالطاقة، يتم التحكم يدويًا في انكماش التجويف الداخلي للملف الفولاذي وتوقفه
أقصى عرض للتغذية: 300 ملمنطاق معرف الملف 508 مم ± 30 مم السعة: ماكس. 3 طن

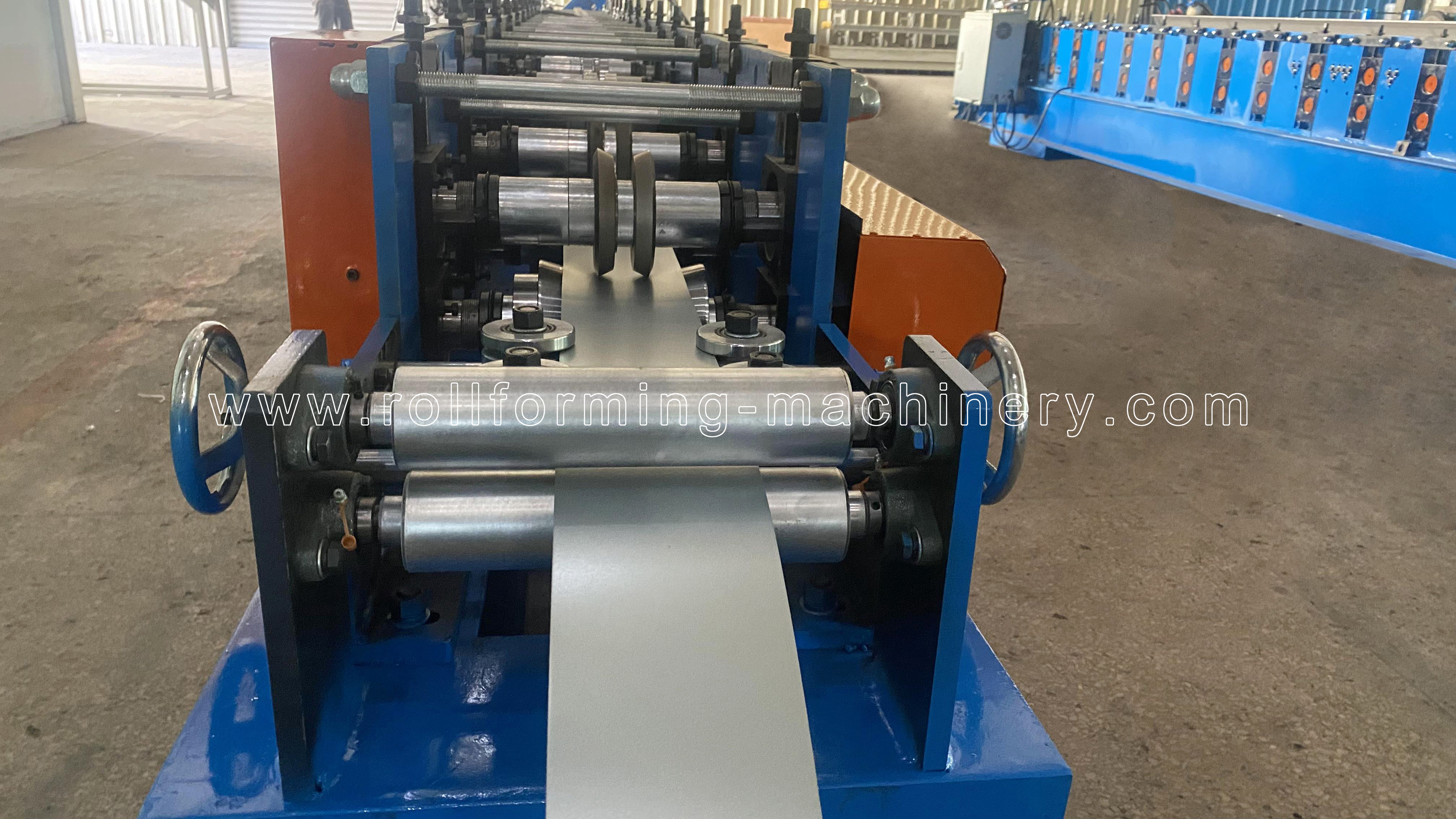

2) جهاز دليل التغذية

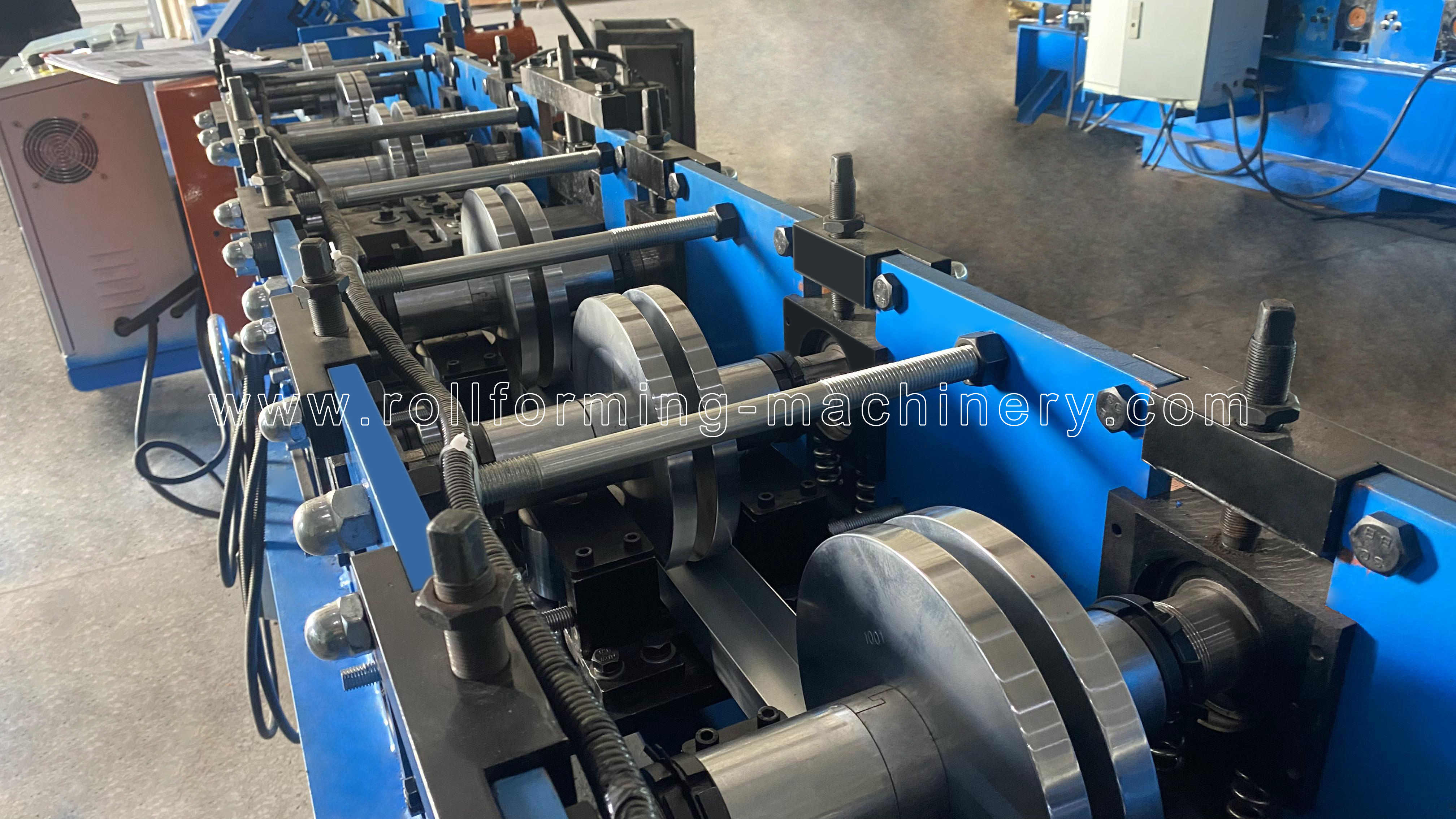

3) الجهاز الرئيسي
إطار الجسم مصنوع من نوع H350 الصلب عن طريق اللحام.
بكرات مصنعة من الصلب Cr12، مخارط CNC، معالجة حرارية، مطلية بالكروم الصلب.
المحرك الرئيسي=5.5 كيلو واط, التحكم في سرعة التردد.

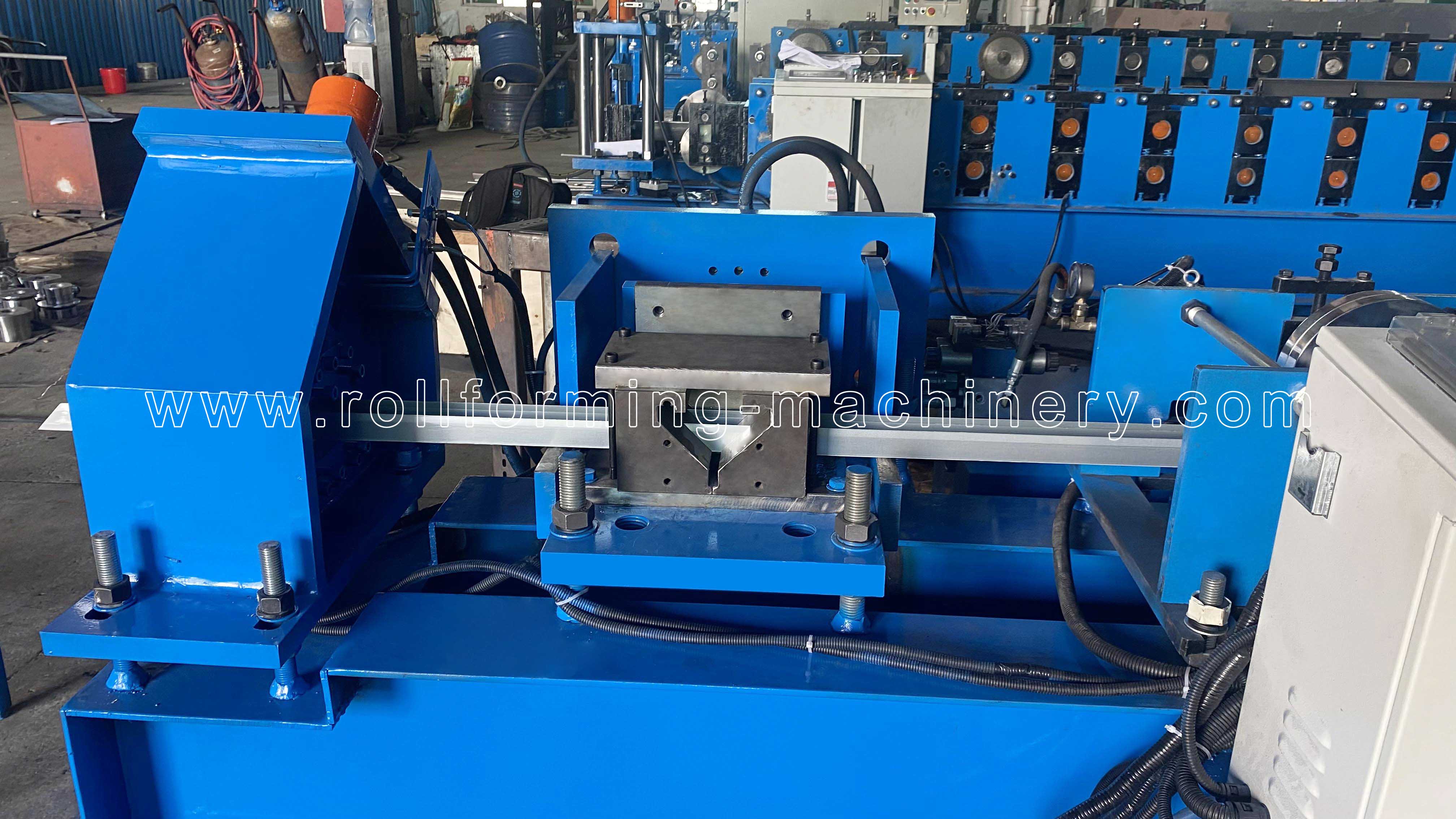

4) جهاز قص هيدروليكي بزاوية 45 درجة

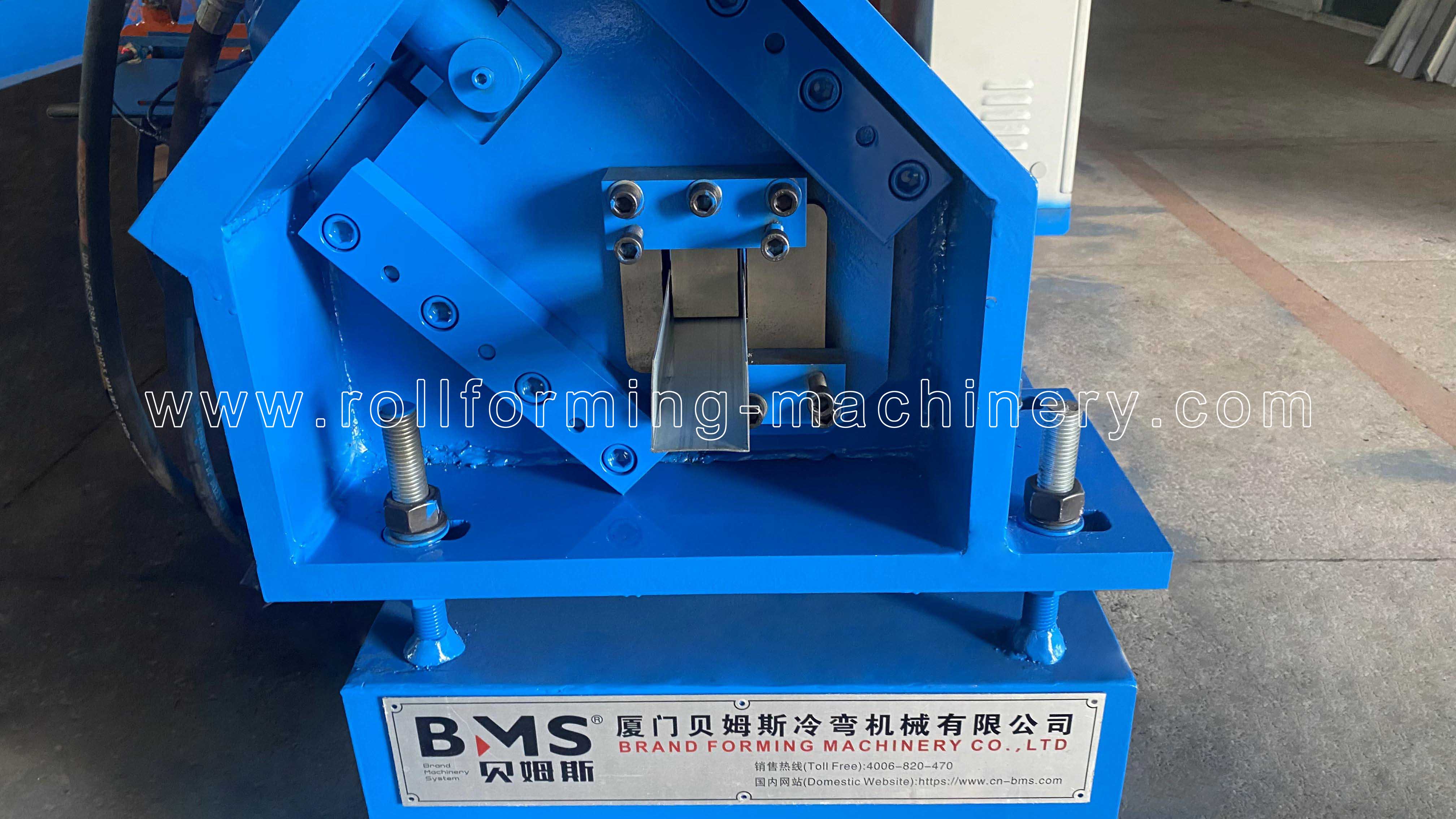

5) جهاز القطع الهيدروليكي اللاحق
بعد القطع، والتوقف عن القطع، نوع قطعتين من تصميم شفرة القطع، بدون تقطيع.
المحرك الهيدروليكي: 4 كيلو واط ؛ ضغط القطع: 0-16Mpa
مادة أداة القطع: Cr12MoV(= SKD11 مع ما لا يقل عن مليون مرة من قطع الحياة)، المعالجة الحرارية لدرجة HRC58-62.
يتم توفير قوة القطع عن طريق المحطة الهيدروليكية للمحرك المستقل.

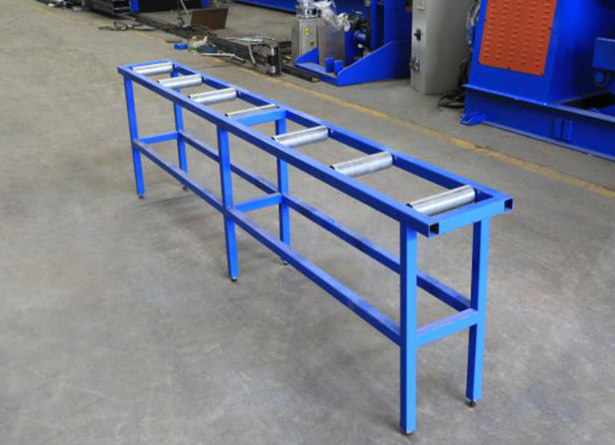

6) رف الخروج:

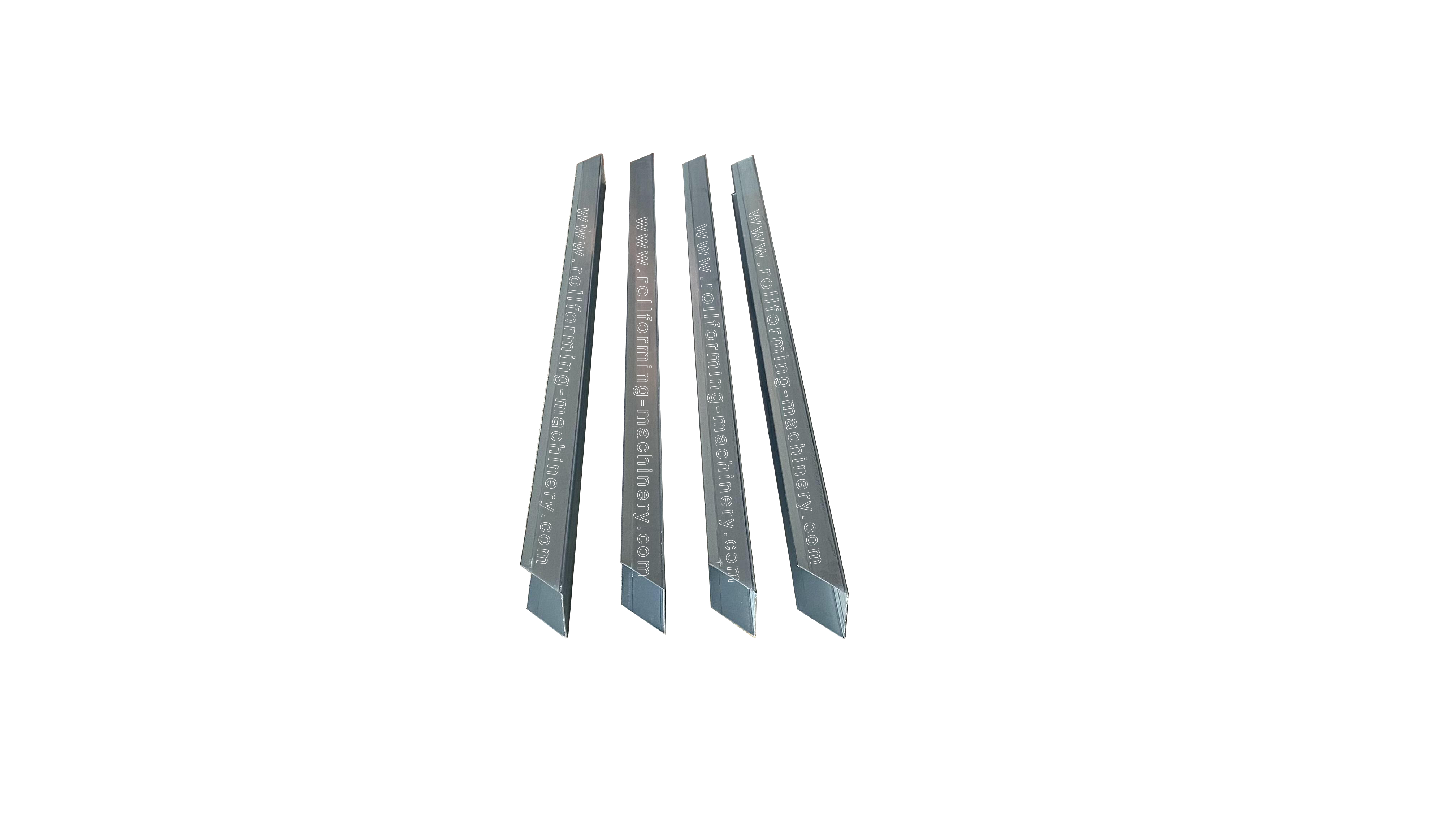

7) عرض المنتج
طريقة التعبئة:الجسم الرئيسي للآلة عاريا و مغطاة بغشاء بلاستيكي (لحماية الغبار والتآكل)،يتم تحميلها في حاوية وتثبيتها بثبات في حاوية مناسبة بحبل وقفل فولاذي، ومناسبة للنقل لمسافات طويلة.
خدمة ما بعد البيع
1. ال الضمان هو 24 شهور بعد أن يستلم العميل الجهاز .
وفي غضون 24 شهرًا، سنقوم بإرسال قطع الغيار إلى العميل مجانًا.
2. نحن نقدم الدعم الفني طوال عمر أجهزتنا.
3. يمكننا إرسال الفنيين لدينا لتثبيت وتدريب العمال في مصانع العملاء تكلفة إضافية.
