YX42-420
BMS

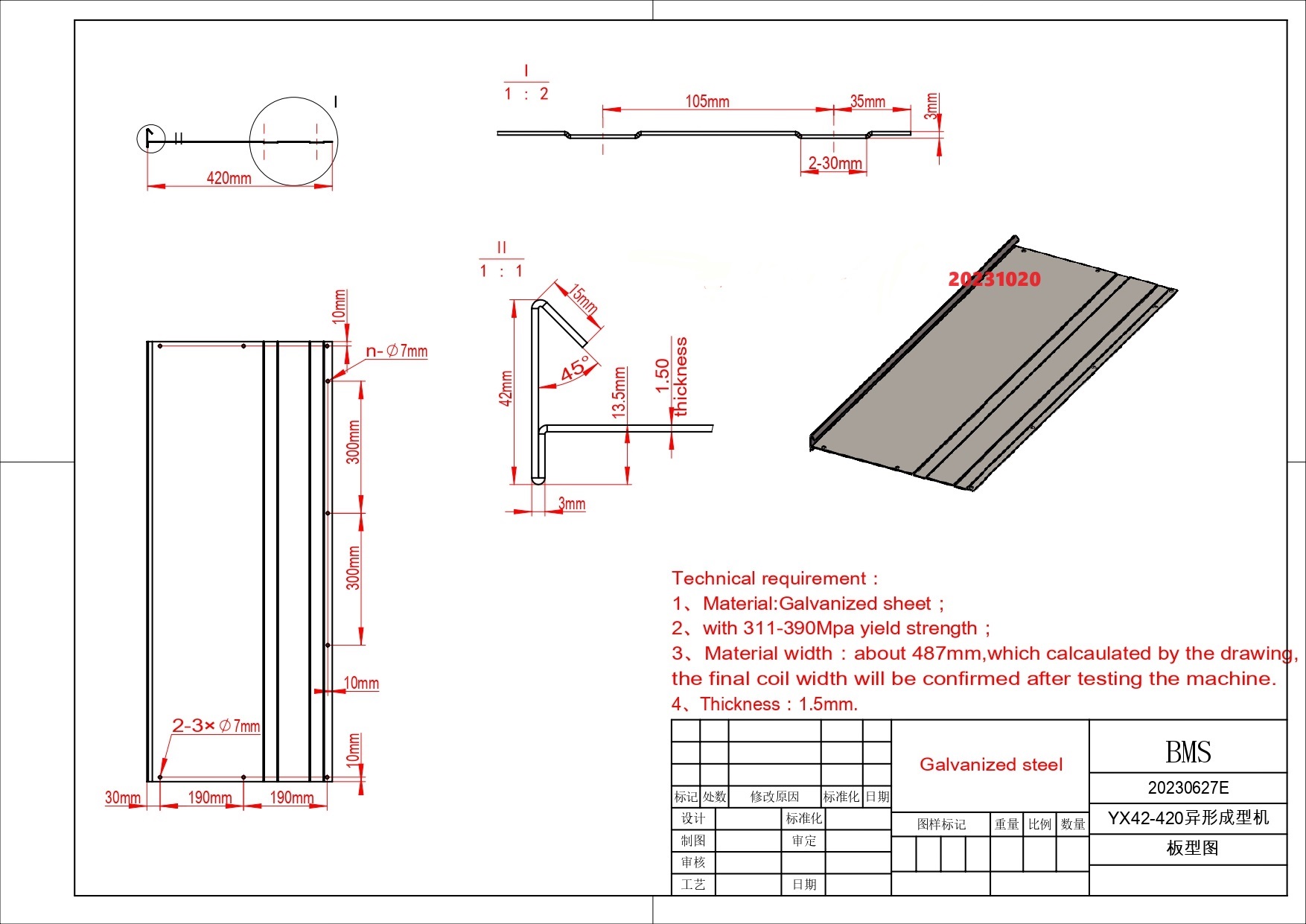

حساب تعريفي
| مادة | المواد القابلة للتطبيق |  لفائف الصلب المجلفن |
سمك المادة | 1.5 ملم | |
مع قوة الخضوع | 235-390 ميجا باسكال | |
| لفه | عرض التغذية | 600 ملم |
نطاق معرف الملف | 508 مم ± 30 مم | |
سعة | الأعلى.5 طن. | |
آلة | إطار قاعدة | فولاذ نوع H300 باللحام. |
| سمك الجدار الجانبي | Q235 t19mm | |
مادة الأسطوانة | فولاذ GCr15 (=فولاذ EN31)، مصنع بدقة، معالجة حرارية، HRC58-62 | |
محطة الأسطوانة | 16-خطوات للتشكيل | |
قطر رمح | ф55mm، معالجة عالية التردد | |
القاطع | صلابة | المعالجة الحرارية إلى درجة HRC58-62 |
قطع التسامح | ± ± 1 مم | |
| قوة | طريقة القيادة | ناقل الحركة / العجلة المسننة |
| المحرك الرئيسي | 11KW، التحكم في سرعة التردد | |
| محرك مضخة للقاطع | 5.5 كيلو واط | |
نظام التحكم PLC | العاكس | شنايدر إلكتريك/دلتا (علامة تجارية تايوانية) |
شاشة اللمس | WEINVIEW (علامة تجارية تايوانية) | |
التشفير | KOYO (العلامة التجارية اليابانية) أو OMRON (العلامة التجارية اليابانية) | |
السيطرة على الجهد | 24 فولت |
1. تشكيل اللفة الأوتوماتيكي + القطع حسب الطول، وهو أكثر كفاءة من استخدام آلة التثقيب ويوفر تكلفة العمالة.
2. الأسطوانة مصنوعة من الفولاذ المحمل GCr15 (=فولاذ EN31) هو مروي ومطلي بالكروم الصلب بعد التصنيع الجيد، لحياة عمل طويلة تزيد عن 10 سنوات.
3. دبابيس التثقيب وأداة القطع المواد مصنوعة من قالب Cr12Mov الفولاذ بعد المعالجة الدقيقة والتبريد، مع عمر خدمة يزيد عن مليون مرة.
آلة التفكيك الهيدروليكية 5T ← جهاز توجيه التغذية وجهاز التسوية ← التثقيب الهيدروليكي لأسطوانة واحدة ← نظام التشكيل باللف ← جهاز القطع الهيدروليكي * التثقيب الهيدروليكي ← رف الخروج
اِصطِلاحِيّ المواصفاتنانوثانية
1) 5T آلة التفكيك الهيدروليكية: مجموعة واحدة
التحكم الهيدروليكي في انكماش وتوقف التجويف الداخلي للملف الفولاذي
قوة التغذية التلقائية وجهاز التوقف الذاتي
أقصى عرض للتغذية: 600 ملم
محرك مضخة الزيت:2.2 كيلو واط
سعة:ماكس.5 طن

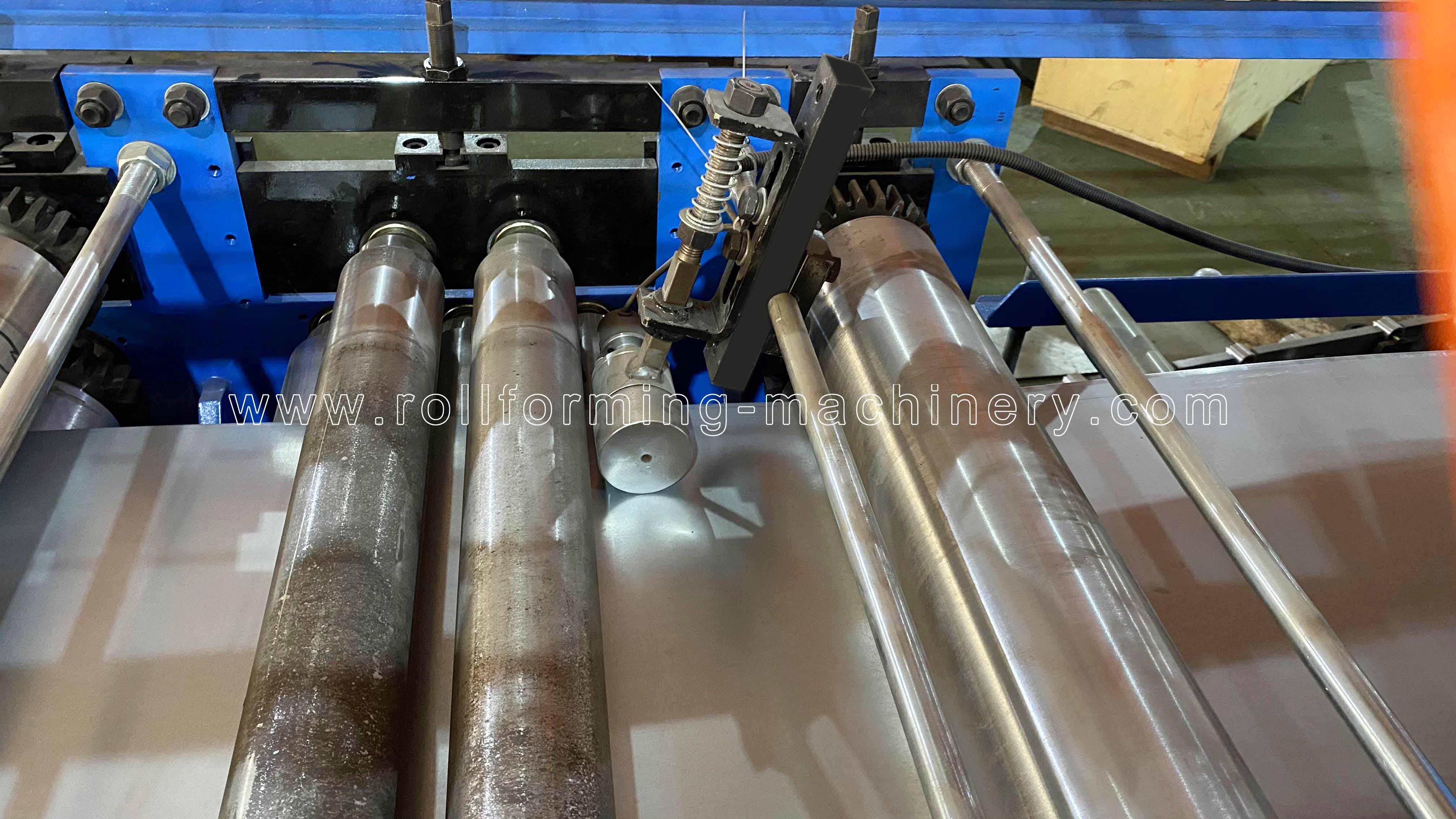

أعلى Tوو تحت ثلاثة تماما خمسة جهاز تسوية مهاوي
مع دليل مواد التغذية، إطار الجسم مصنوع من الفولاذ من نوع H300 عن طريق اللحام
سمك الجدار الجانبي: Q235 t19mm
مهاوي مصنوعة من 45# فولاذالقطر=φ90 ملممطلي بالكروم الصلب ومصنوع بدقة

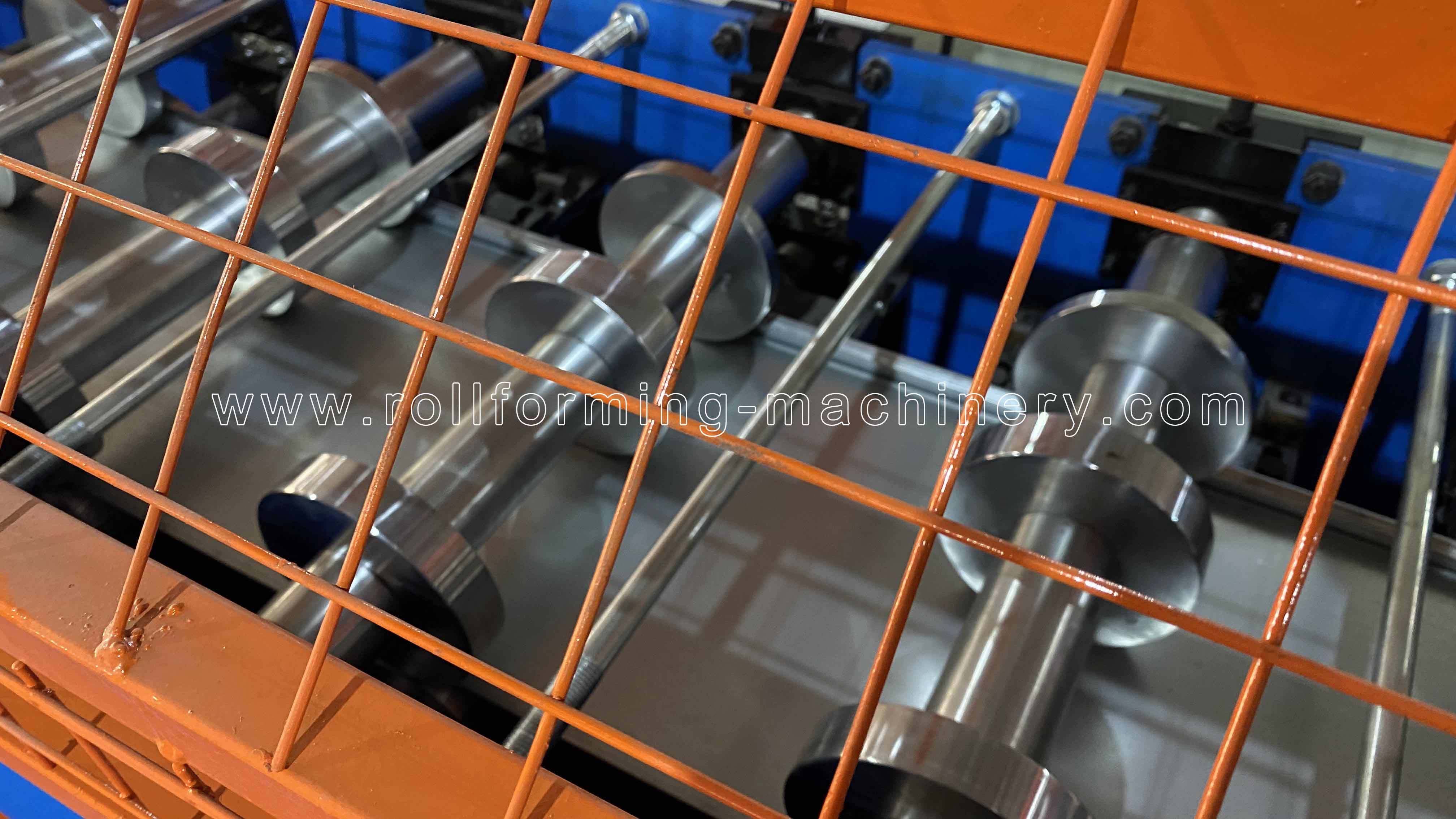

3) الجهاز الرئيسي
بكرات مصنعة بجودة عالية فولاذ GCr15 (=فولاذ EN31)، تشكيل دقيق، معالجة حرارية، HRC58-62.
إطار الجسم مصنوع من 300# ح نوع الصلب عن طريق اللحام
سرعة التشكيل: 12-15 م/دقيقة

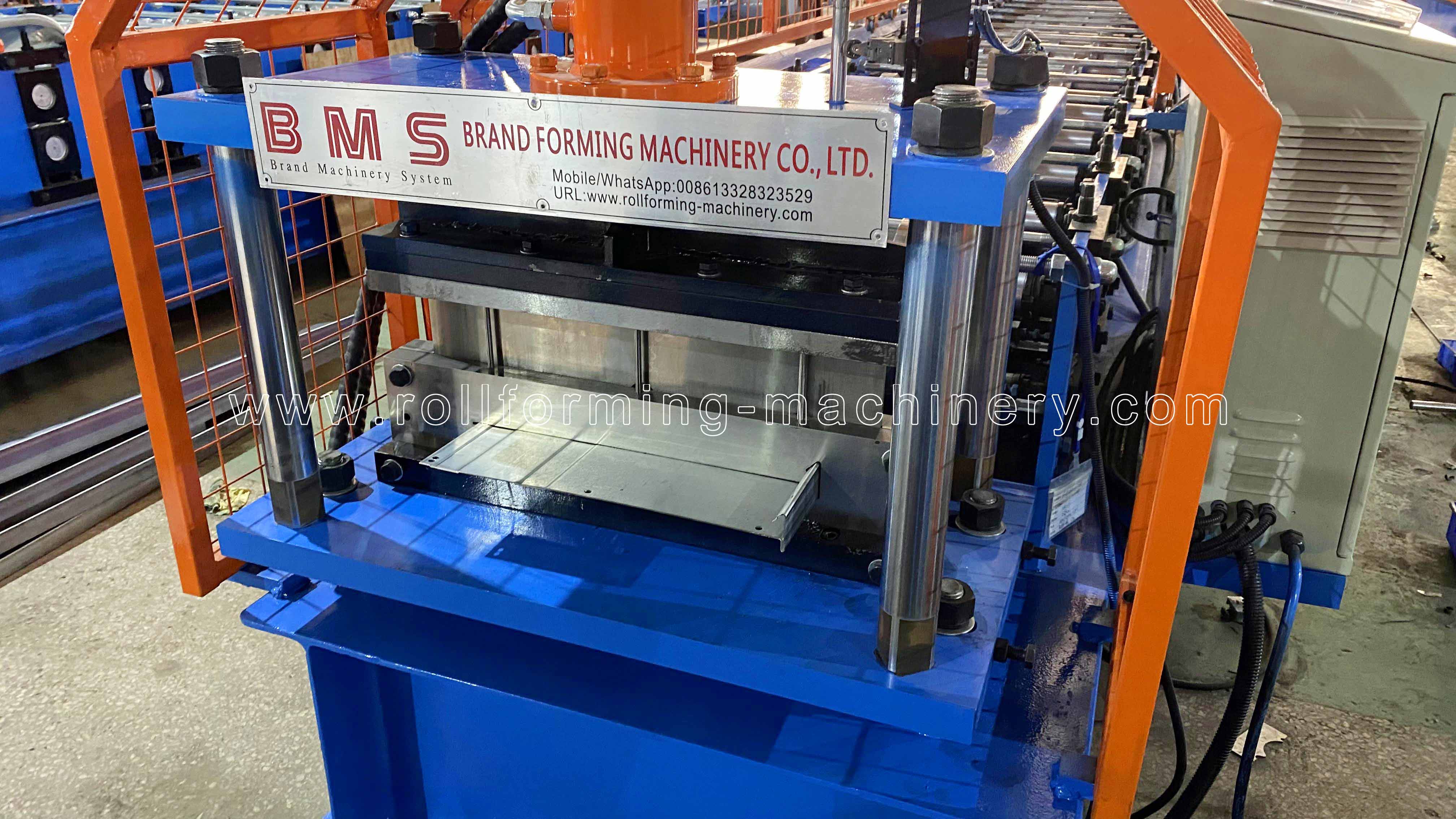

4) الهيدروليكية آخر القاطع
بعد القطع، توقف عن القطع، نوع ثلاث قطع من تصميم شفرة القطع
المحرك الهيدروليكي:5.5 كيلو واط;ضغط القطع:0-16 ميجا باسكال
مادة أداة القطع:Cr12MoV (= فولاذ SKD11)المعالجة الحرارية إلى HRC58-62
مع ما لا يقل عن مليون مرة من قطع الحياة
يتم توفير قوة القطع بواسطة المحطة الهيدروليكية للمحرك المستقل.

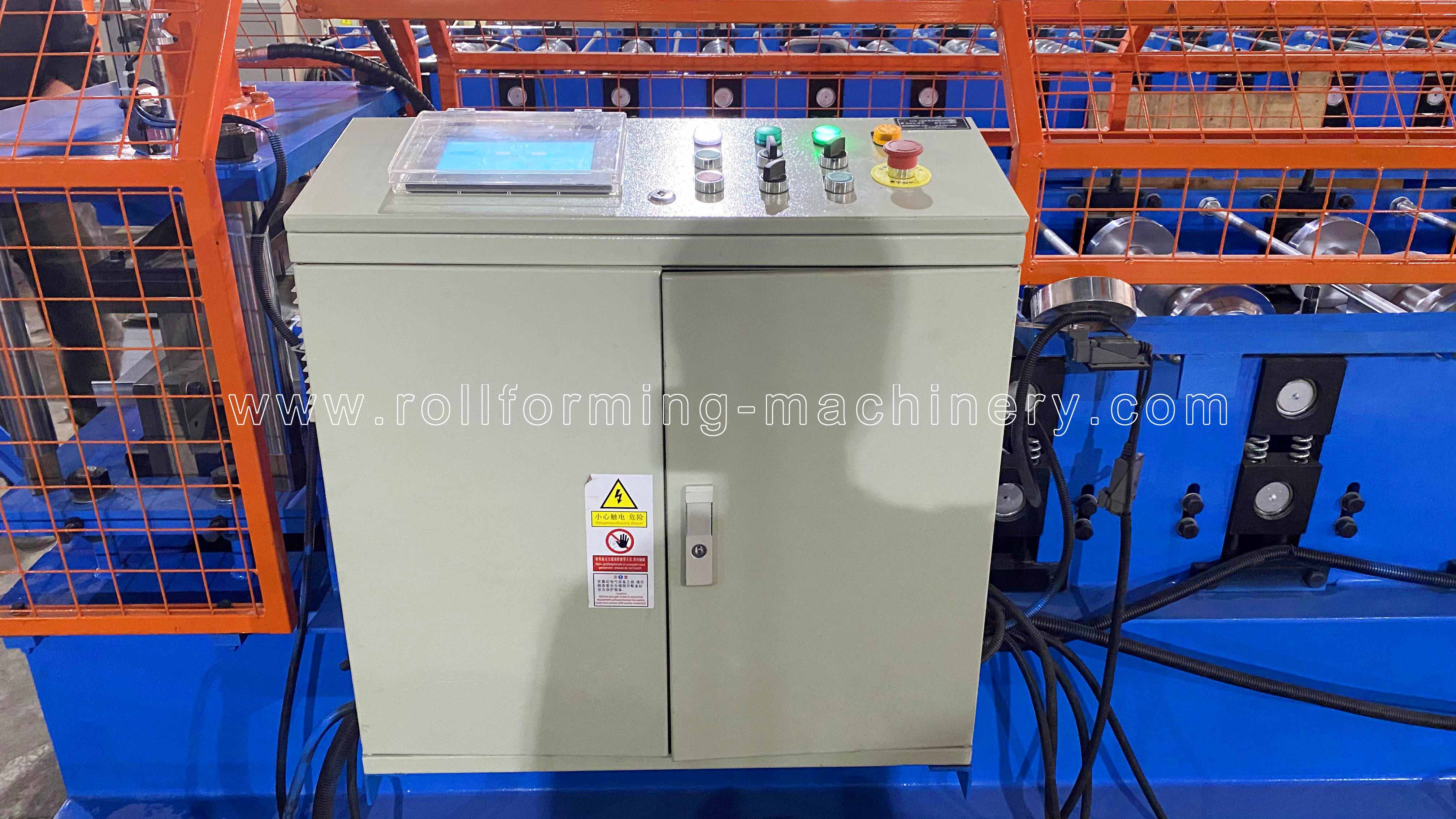

5) نظام التحكم PLC
التحكم في الكمية وطول القطع تلقائيا.
أدخل بيانات الإنتاج (دفعة الإنتاج، أجهزة الكمبيوتر، الطول، وما إلى ذلك) على شاشة اللمس.
يمكنه إنهاء الإنتاج تلقائيًا.
مدمج مع: PLC، العاكس، شاشة اللمس، التشفير، إلخ.

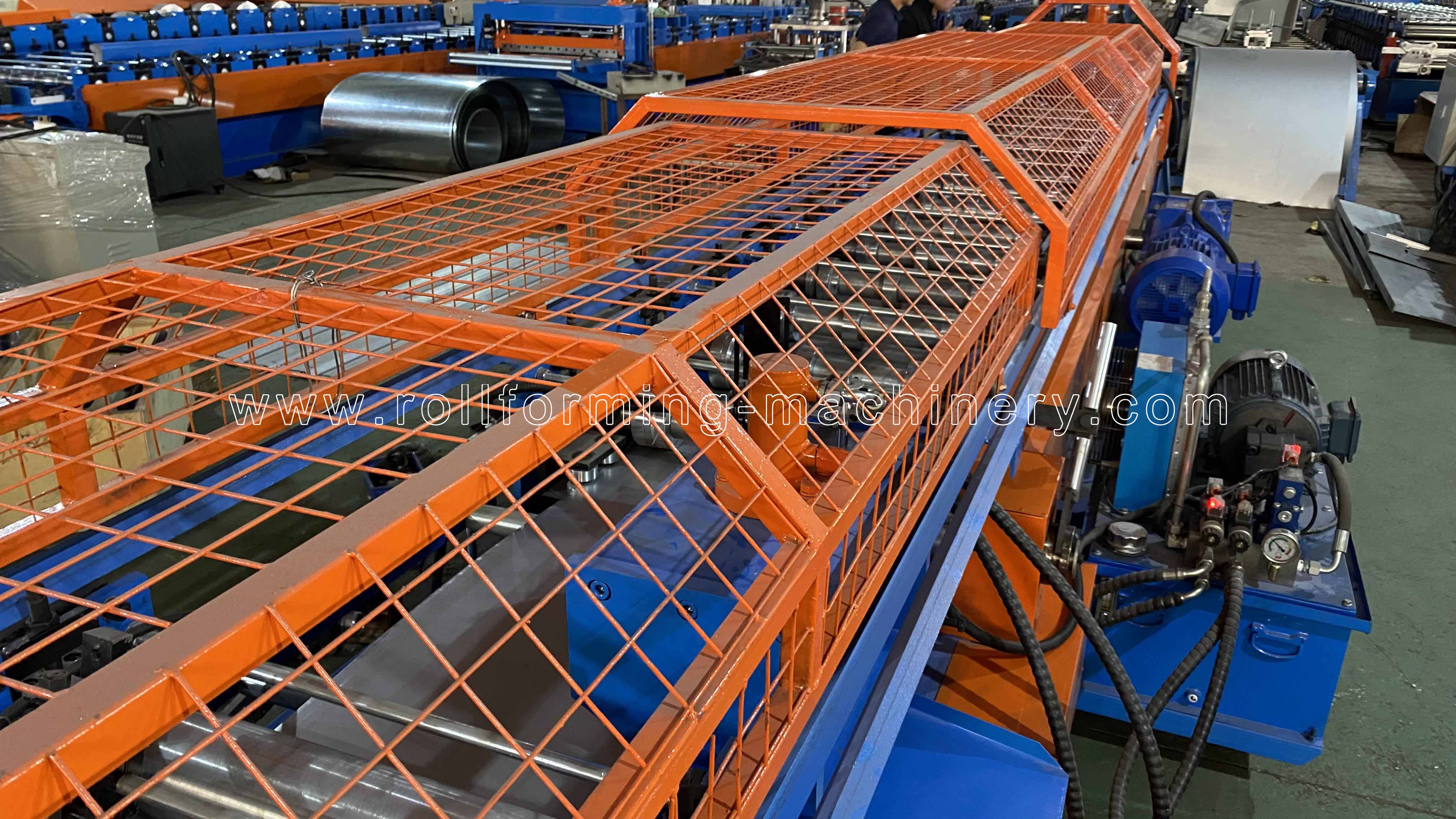

درع السلامة

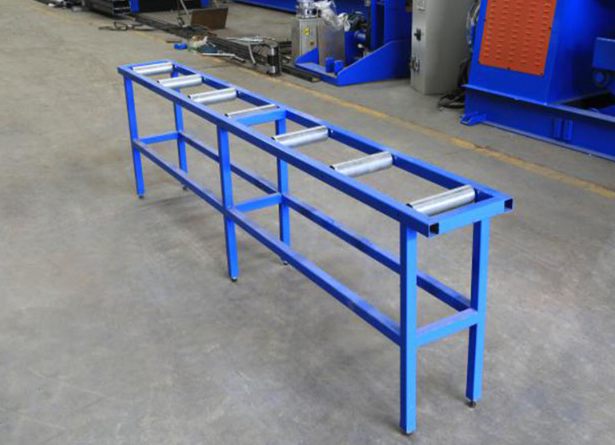

6) رف الخروج
وحدتان بدون طاقة، مع بكرات لسهولة الحركة.

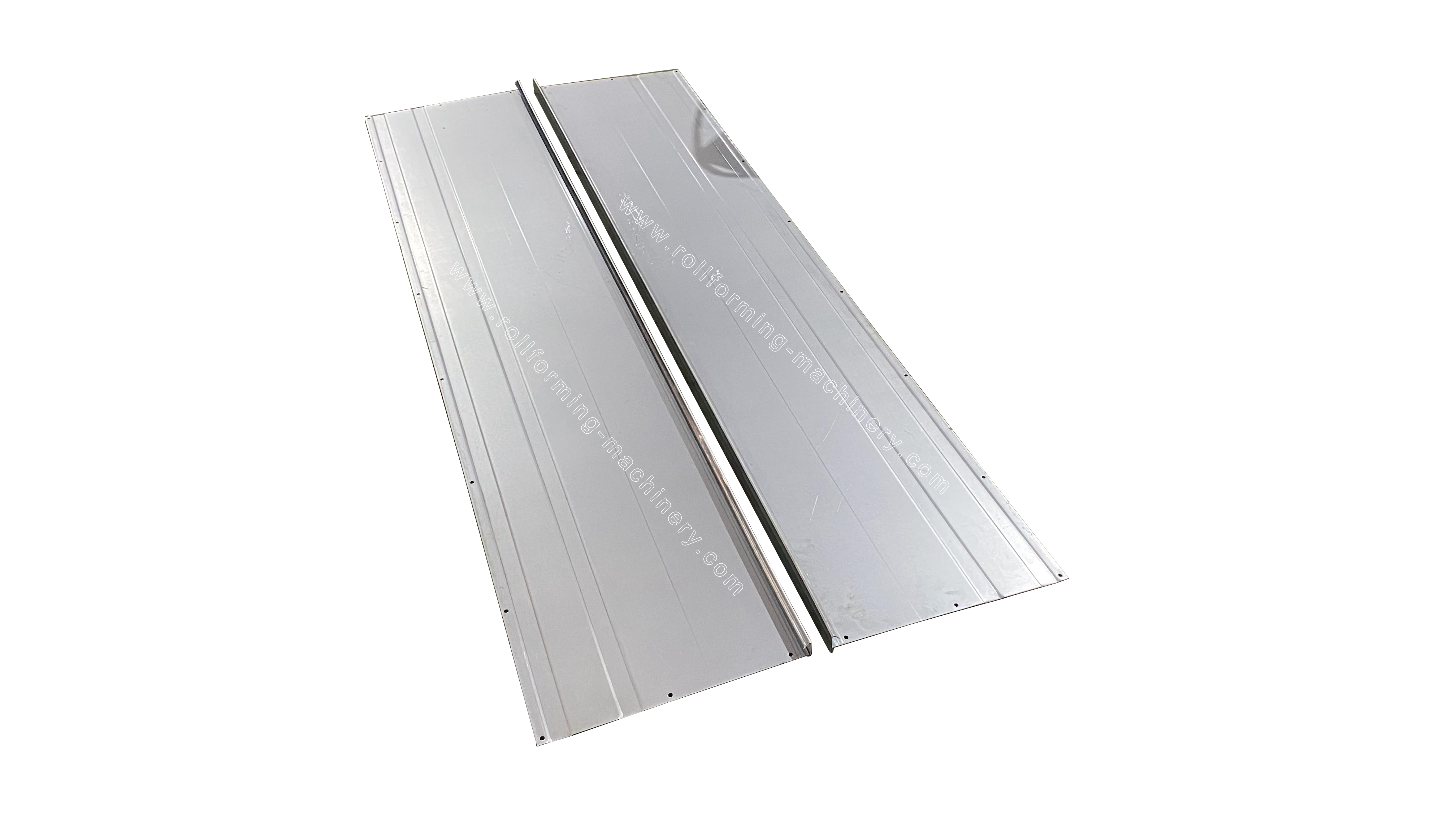

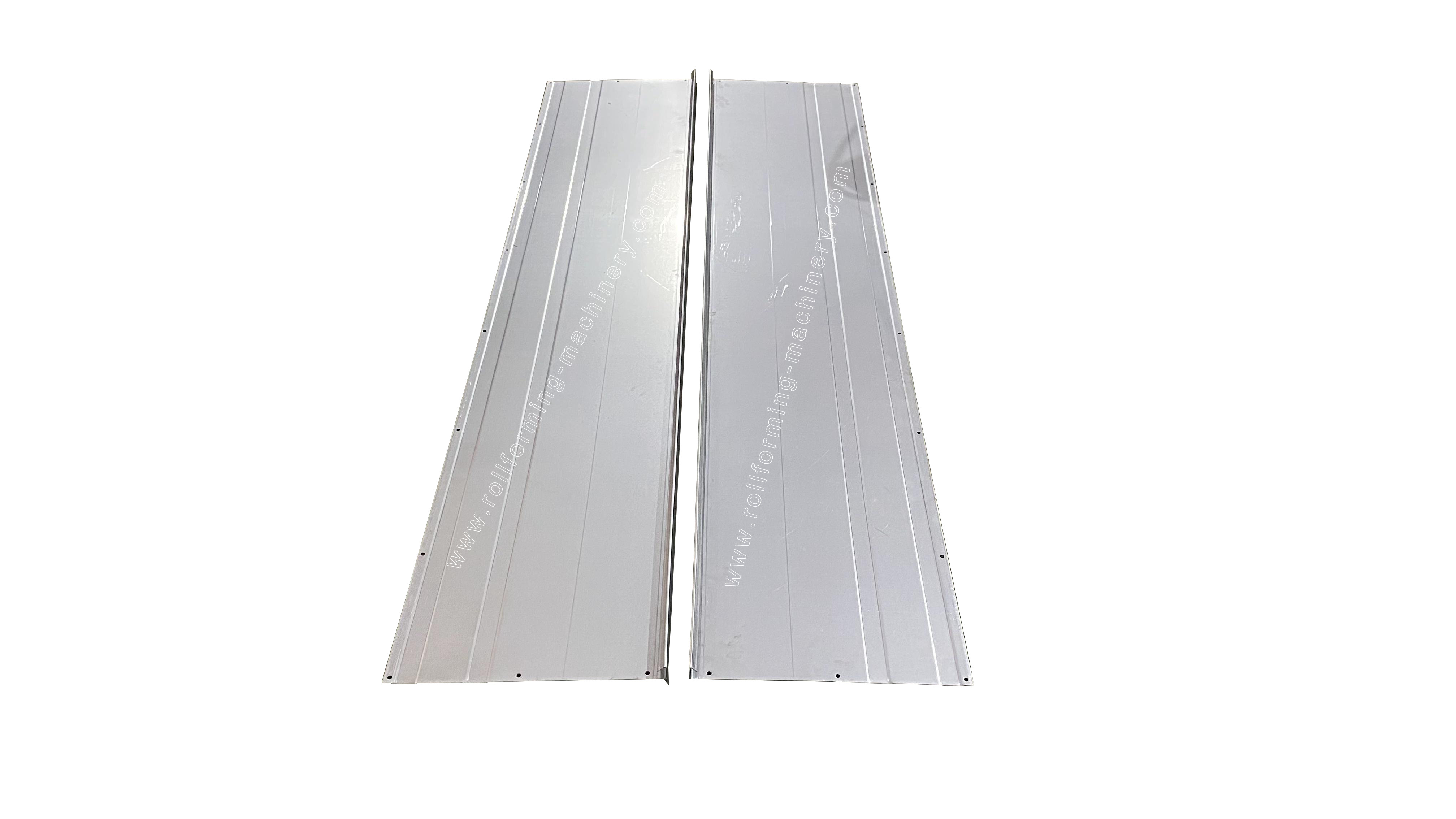

7) عرض المنتج
طريقة التعبئة:الجسم الرئيسي للآلة عاريا و مغطاة بغشاء بلاستيكي (لحماية الغبار والتآكل)،يتم تحميلها في حاوية وتثبيتها بثبات في حاوية مناسبة بحبل وقفل فولاذي، ومناسبة للنقل لمسافات طويلة.
خدمة ما بعد البيع
1. ال الضمان هو 24 شهور بعد أن يستلم العميل الجهاز .
وفي غضون 24 شهرًا، سنقوم بإرسال قطع الغيار إلى العميل مجانًا.
2. نحن نقدم الدعم الفني طوال عمر أجهزتنا.
3. يمكننا إرسال الفنيين لدينا لتثبيت وتدريب العمال في مصانع العملاء تكلفة إضافية.
