| الكمية: | |
|---|---|
BMS
| لا. | المؤشرات الرئيسية | لفة تشكيل معلمات مطحنة | ||
| 1. | سمك المادة | 1.6-2.5 ملم | محطات التشكيل | 18 خطوة |
| 2. | عرض التغذية | وفقا للرسم | إطار الجسم | ح450 |
| 3. | مواد التطبيق | جالفورقة أنيزيد / صفائح مدرفلة على البارد/صفائح مدرفلة على الساخن | سمك الجدار الجانبي | 25 ملم |
| 4. | المعيار الكهربائي | 415 فولت/50 هرتز/3PH | الفتحة قطر الدائرة | 45# فولاذ، φ80/65 مم |
| 5. | هيدروليكي قطر آلة التفكيك | 5T-600mm | قوة المحرك الرئيسي | 15 كيلوواط |
| 6. | قوة العائد | G350-400Mpa | مسامير لولبية | الصف 8.8 |
| 7. | سرعة التشكيل | 6-8 م/دقيقة | العرض الفعال | كتصميم العملاء |
| 8. | نظام التحكم | نظام التحكم PLC | أسطوانة | جي سي آر 15 ستيل, HRC58-62 |
| 9. | المحرك الهيدروليكي | 11 كيلو واط | لون الآلة | أزرق + أسود + برتقالي |
| 10. | مواد الاختبار | ستوفر BMS حجم مواد التغذية للشراء قبل أسبوعين من اختبار الماكينة | ||
تدفق العمل
آلة التفكيك (5 طن) ← دليل التسوية/التغذية/جهاز التثقيب ← مطحنة التشكيل الرئيسية ← جهاز القطع الهيدروليكي ← حامل الخروج*2 ← نظام التحكم PLC ← المحطة الهيدروليكية
عرض مكونات الآلة
آخر القاطع
غير مزود بالطاقة، يتم التحكم يدويًا في لفائف الفولاذ الداخلية تتحمل انكماش وتوقف.
أقصى عرض للتغذية: 1000 ملم،
نطاق معرف الملف 508 مم ± 30 مم.
سعة: الأعلى.5 طن
بعد القطع، والتوقف عن القطع، نوع قطعتين من تصميم شفرة القطع، بدون تقطيع.
المحرك الهيدروليكي:11 كيلو واط ؛ ضغط القطع: 0-16Mpa؛
وقت القطع: 2 ثانية.
مادة أداة القطع: Cr12MoV(= SKD11 مع ما لا يقل عن مليون مرة من قطع الحياة)، المعالجة الحرارية لدرجة HRC58-62.
يتم توفير قوة القطع عن طريق المحطة الهيدروليكية للمحرك الرئيسي.
آلة التفكيك

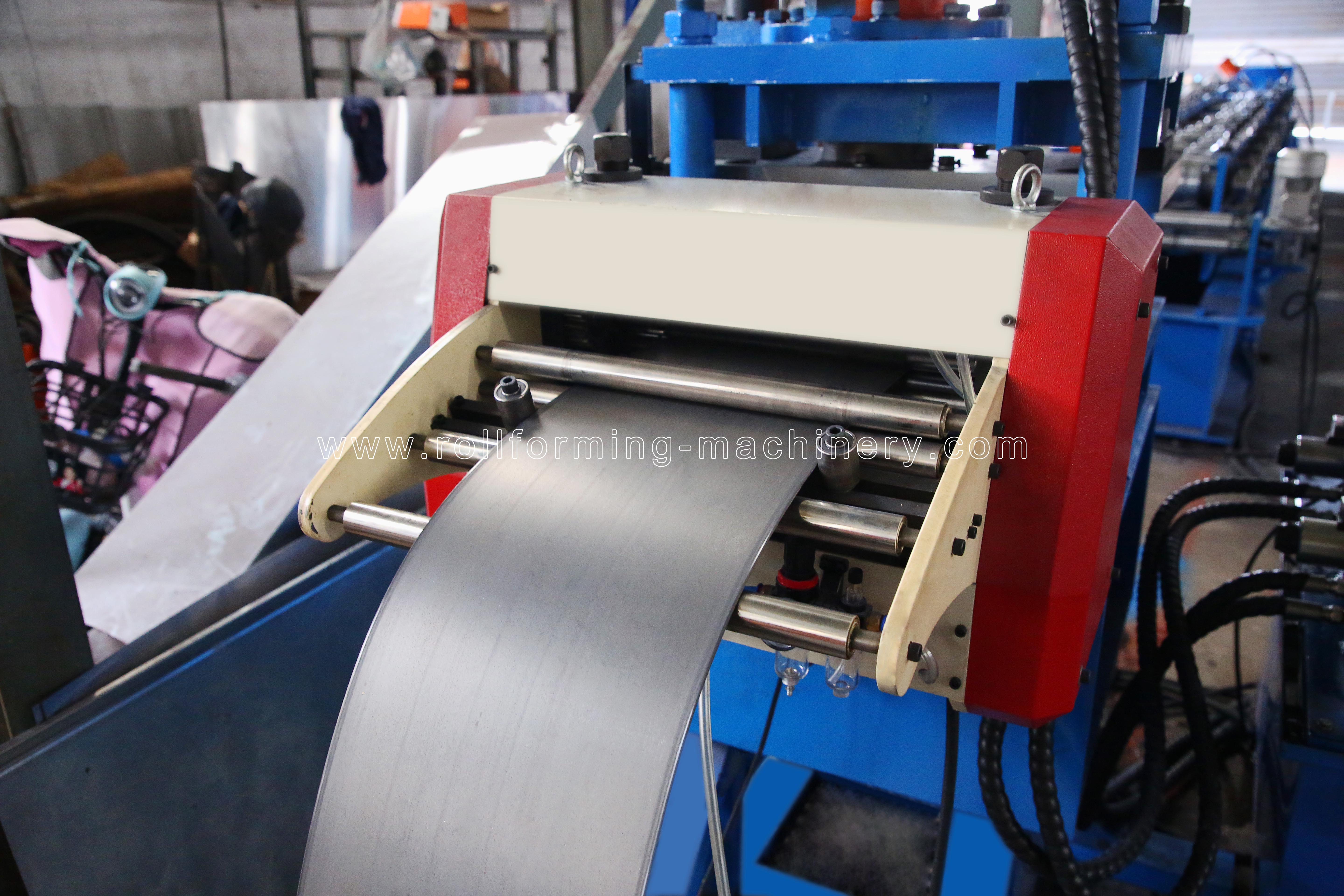

جهاز تغذية سيرفو
أعلى ثلاثة تحت أربعة جهاز تسوية سبعة أعمدة بالكامل مع دليل مواد التغذية، وإطار الجسم مصنوع من ح450 نوع الصلب عن طريق اللحام.سمك الجدار الجانبي:Q235 t25mm.مهاوي مصنوعة من 45# فولاذ، تشكيله بدقة.قوة المحرك:2.2 كيلو واط
63 طن آلة التثقيب عالية السرعة قبل تشكيل اللفة، مجهزة بمجموعة واحدة من نموذج التثقيب. آلة التثقيب بأربعة جوانب مع غطاء أمان وجانب واحد مع فتح الباب. عن طريق التحكم بنظام PLC.

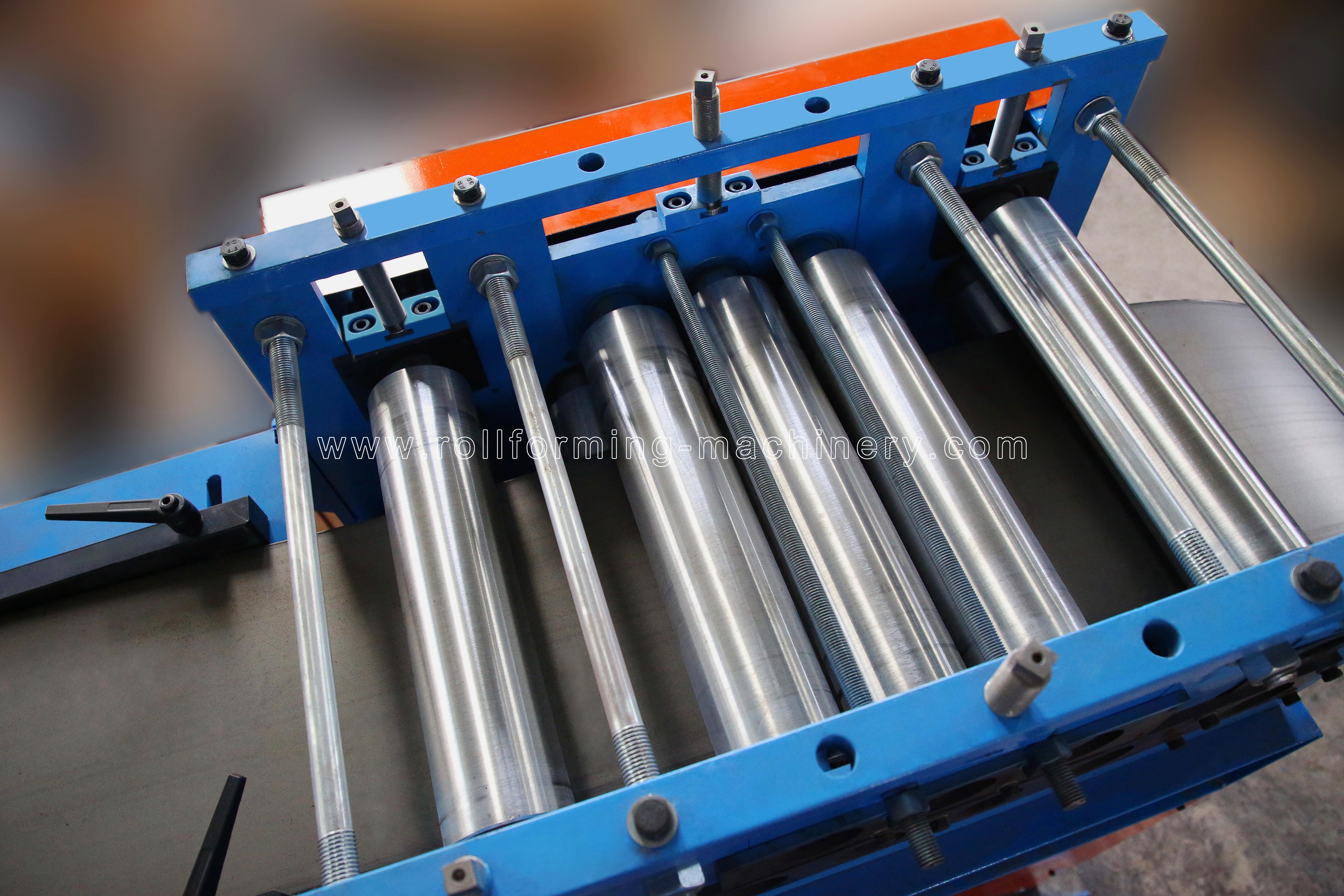

جهاز التسوية
المنتجات المنتجة آليًا
