ما هي عملية تشكيل المتداول؟

تشكيل Roll هي عملية تصنيع حيوية تقوم بتحويل الألواح المعدنية إلى ملفات تعريف مرغوبة من خلال الانحناء المستمر. إنها طريقة تستخدم على نطاق واسع في مختلف الصناعات بسبب كفاءتها وقدرتها على إنتاج مقاطع عرضية معقدة بدقة. نتعمق في تعقيدات تشكيل لفة ، واستكشاف عملياتها ، والتقدم التكنولوجي ، والفوائد ، والتطبيقات. يوفر هذا التحليل الشامل رؤى قيمة حول سبب عدم وجود تشكيل لفة في التصنيع الحديث.

يعد فهم تشكيل لفة أمرًا بالغ الأهمية للصناعات التي تعتمد على مكونات المعادن ذات ملفات تعريف محددة. إن القدرة على التكيف وكفاءتها في العملية تجعلها خيارًا مفضلاً لإنتاج أطوال طويلة من ملفات التعريف المعدنية بجودة متسقة. من خلال الاستفادة من آلات تشكيل لفة ، يحقق المصنعون إنتاجية عالية مع الحفاظ على الدقة.

ما هو تشكيل لفة؟

تشكيل لفة هي عملية ثني مستمرة يتم فيها تمرير شريط طويل من المعدن ، عادةً من الصلب ملفوف ، من خلال مجموعات من لفات مثبتة على مواقف متتالية. تنفذ كل مجموعة جزءًا تدريجيًا من الانحناء حتى يتم الحصول على المقطع العرضي المطلوب. إنها عملية مثالية لإنتاج أجزاء ثابتة بأطوال طويلة وكميات كبيرة.

تبدأ العملية بملف كبير من الصفائح المعدنية ، تتراوح من 1 بوصة إلى 30 بوصة في العرض و 0.012 إلى 0.2 بوصة. يتم تغذية المعدن من خلال دليل الدخول الذي يحاشيه بشكل صحيح لأنه يدخل لفات الطاحونة. يتم تشكيل القوائم بدقة لتتناسب مع الملف الشخصي المطلوب ، مما يضمن الدقة والاتساق طوال فترة الإنتاج.

عملية تشكيل لفة

عملية تكوين لفة هي طريقة متطورة تتضمن عدة مراحل لتحويل المعادن المسطحة إلى ملفات تعريف معقدة. كل مرحلة ضرورية في تحقيق المنتج النهائي مع المواصفات والجودة المطلوبة.

عدم التخلص والتحضير

تبدأ العملية بعزل الشريط المعدني. يتم تثبيت ملفات كبيرة على جهاز غير مقلوب أو Disoiler ، الذي يغذي المعدن في الخط. قد يكون للمعادن انحناء طبيعي من ملفوف ، لذلك يمر عبر مستوي أو مسلح للتخلص من أي مجموعة والتأكد من أنه مسطح قبل التكوين. المحاذاة المناسبة أمر بالغ الأهمية في هذه المرحلة لمنع العيوب في المنتج النهائي.

عمليات ما قبل الضغط

قبل أن يصل المعدن إلى لفات التكوين ، قد يخضع لعمليات ما قبل الضغط مثل اللكم أو الشق أو النقش. تضيف هذه العمليات ميزات مثل الثقوب أو الفتحات أو المسافة البادئة دون الحاجة إلى معالجة ثانوية. دمج هذه الخطوات في خط تشكيل لفة يعزز الكفاءة ويقلل من وقت الإنتاج.

يسمح الأتمتة المتقدمة بالتحكم الدقيق أثناء عمليات ما قبل الضغط. تدير وحدات التحكم المنطقية القابلة للبرمجة (PLCs) التوقيت والتسلسل ، مما يضمن وضع كل ميزة بدقة. هذا التكامل أمر حيوي لإنتاج المكونات المعقدة التي تلبي مواصفات صارمة.

مراحل التكوين

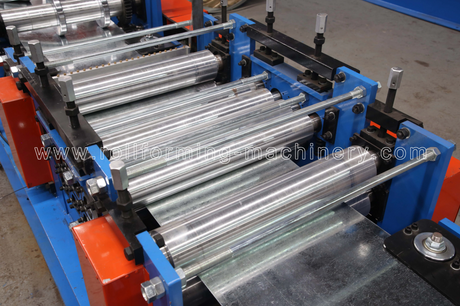

يكمن قلب عملية تشكيل لفة في مراحل التكوين. يمر الشريط المعدني من خلال سلسلة من محطات اللولب ، حيث يقوم كل باندونيش تدريجي. تم تصميم البكرات بدقة باستخدام نمط زهرة ، والذي يضع تسلسل الأشكال التي سيتخذها المعدن مع تقدمها عبر المصنع.

يلعب التصميم بمساعدة الكمبيوتر (CAD) وبرنامج التصنيع بمساعدة الكمبيوتر (CAM) دورًا مهمًا في تصميم وفاة الأسطوانة وتسلسل التكوين. تسمح هذه التقنيات للمهندسين بمحاكاة العملية ، وتحسين أشكال الأسطوانة ، والتنبؤ بالمشكلات المحتملة قبل تصنيع وتعزيز الكفاءة وتقليل التكاليف.

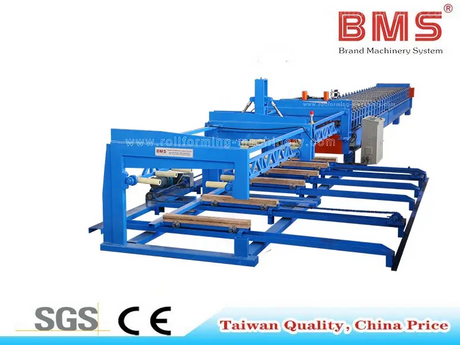

قطع وتفريغ

بعد أن يحقق المعدن المظهر الجانبي المطلوب ، يتم قطعه إلى الطول. يمكن القيام بذلك باستخدام تموت مسبقًا ، حيث يتم قطع المعدن قبل التشكيل ، أو تموت بعد قطع ، حيث يتم قطعه بعد التكوين. توفيات ما بعد القطع أكثر شيوعًا لأنها تسمح للتشغيل المستمر والكفاءة العالية.

يجب أن تتم مزامنة آلية القطع مع سرعة الخط لضمان أطوال دقيقة دون إبطاء الإنتاج. تستخدم الأنظمة المتقدمة قطع الطيران التي تتحرك مع المادة ، مما يجعل القطع دون إيقاف الخط. ثم يتم تفريغ الأجزاء النهائية للتغليف أو مزيد من المعالجة.

التقدم التقني في تشكيل لفة

وقد عززت الابتكارات التكنولوجية بشكل كبير عملية تشكيل لفة. لقد قام تكامل آلات CNC و PLCs بتآكل العديد من جوانب العملية ، مما يزيد من الدقة وتقليل احتمال وجود خطأ بشري. تتيح هذه التطورات أشكالًا وملامح معقدة لتشكيلها مع الاتساق العالي والتكرار.

تسمح آلات CNC بالتحكم القابل للبرمجة في البكرات ، مما يتيح التعديلات السريعة والإعدادات لمحات مختلفة. هذه المرونة ضرورية للمصنعين الذين يحتاجون إلى إنتاج مجموعة متنوعة من الأجزاء دون تعطل واسع بين عمليات التغيير. القدرة على تخزين واستدعاء البرامج تسرع الإنتاج وتعزز الكفاءة.

تقوم PLCs بإدارة توقيت وتسلسل وتنسيق المكونات المختلفة في خط تشكيل لفة. وهي تضمن أن عمليات مثل اللكم والقطع والنقش تتم مزامنتها مع سرعة الخط. تعزز المراقبة والتشخيص في الوقت الحقيقي التي توفرها PLCs التحكم في العملية وتسمح بإجراء تعديلات فورية في حالة حدوث انحرافات.

فوائد ومزايا تشكيل لفة

يوفر تشكيل Roll العديد من الفوائد التي تجعلها طريقة مفضلة لتشكيل المعادن في العديد من الصناعات. تنبع مزاياها من الكفاءة ، وفعالية التكلفة ، والقدرة على إنتاج ملفات تعريف معقدة بدقة عالية.

كفاءة

تتيح الطبيعة المستمرة لتشكيل لفة الإنتاج عالي الحجم مع الحد الأدنى من التوقف. نظرًا لأن العملية آلية ، فإنها تقلل من الحاجة إلى التدخل اليدوي ، وتقليل تكاليف العمالة. يزيل تكامل عمليات ما قبل الضغط الحاجة إلى المعالجة الثانوية ، مما يعزز المزيد من الكفاءة.

فعالية التكلفة

تشكيل لفة هو عملية تشكيل البرد ، مما يعني أنها لا تتطلب تسخين المعدن. هذا يوفر تكاليف الطاقة المرتبطة بالتدفئة ويقلل من الإجهاد الحراري على المعدن. يقلل التصميم الدقيق للبكرات من النفايات المادية ، مما يقلل من التكلفة لكل وحدة وجعله مفيدًا اقتصاديًا للتشغيلات الكبيرة.

المرونة والدقة

يمكن أن تستوعب العملية مجموعة واسعة من المعادن ، بما في ذلك الصلب والألومنيوم والنحاس. يسمح بإنشاء ملفات تعريف معقدة وأشكال معقدة قد تكون تحديًا مع طرق أخرى. تضمن دقة تشكيل لفة الجودة المتسقة في جميع الأجزاء ، والحفاظ على التحمل الضيق ومعايير الانتهاء من السطح العالية.

المعادن المستخدمة في تشكيل لفة

تشكيل لفة متعددة الاستخدامات في أنواع المعادن التي يمكن معالجتها. يعتمد اختيار المعدن على متطلبات التطبيق ، مثل القوة والتوصيل والوزن ومقاومة التآكل.

المعادن الحديدية

تحتوي المعادن الحديدية على الحديد ومعروف بقوتها ومتانة. تشمل المعادن الحديدية الشائعة المستخدمة في تشكيل لفة:

• الصلب: يستخدم على نطاق واسع بسبب قوته وتنوعه.

• الفولاذ المقاوم للصدأ: يقدم مقاومة للتآكل وهو مثالي للتطبيقات التي تتطلب المتانة.

• الصلب المجلفن: مغلف بالزنك لمقاومة التآكل المحسنة ، مناسبة للتطبيقات الخارجية.

المعادن غير الحديدية

لا تحتوي المعادن غير الحديدية على الحديد ويتم اختيارها لخصائص مثل الموصلية والوزن. تشمل المعادن غير المحلية الشائعة:

• الألومنيوم: خفيفة الوزن ومقاومة للتآكل ، وتستخدم في صناعات الفضاء والسيارات.

• النحاس: الموصلية الكهربائية الممتازة ، تستخدم في المكونات الكهربائية.

• النحاس: سبيكة من النحاس والزنك ، والمعروفة بقابليتها للآلات ومقاومة التآكل.

أنواع عمليات تكوين لفة

يتم استخدام عمليات تشكيل لفة مختلفة اعتمادًا على الملف والتطبيق المطلوب. توفر كل طريقة مزايا فريدة ومناسبة لأنواع محددة من المنتجات.

متداول الشكل

يتضمن تدحرج الشكل تشكيل المعدن في ملفات تعريف مستعرضة محددة دون تغيير سمك المادة. يستخدم عادة لإنتاج الحزم والقنوات والقضبان. تتطلب العملية تصاميم أسطوانية دقيقة لتحقيق الأشكال المعقدة.

حلقة المتداول

تنتج Ring Rolling حلقات سلسة عن طريق تدحرج حلقة قطر أصغر في واحدة أكبر. يتم استخدامه لتصنيع حلقات المحامل والشفاه وفراغات التروس. تعزز العملية الخواص الميكانيكية للحلقة بسبب تشوه المواد.

لفة الانحناء

لفة الانحناء تشكل انحناءات دائرة نصف قطرها كبيرة في ألواح أو أقسام معدنية. يتم تحقيقه عن طريق تمرير المواد من خلال لفات التي تطبق الضغط لإنشاء الانحناء المطلوب. يتم استخدام هذه الطريقة لإنتاج مكونات مثل الأنابيب والأنابيب والقذائف الأسطوانية.

لفة آلات تشكيل

آلات تشكيل لفة هي معدات متخصصة مصممة لأداء عملية تشكيل لفة. أنها تختلف في التعقيد والحجم اعتمادا على الملامح التي ينتجونها وحجم الإنتاج المطلوب.

آلات مسمار ومسار

تنتج هذه الآلات مكونات تأطير المستخدمة في البناء ، مثل الأزرار والمسارات لجدران التقسيم. يتعاملون مع مختلف الأحجام ومقاييس الصلب ، مما يوفر المرونة لمتطلبات البناء المختلفة. يسمح دمج اللكم والقطع بإنتاج المكونات جاهزة للتجميع.

آلات أنبوب سلس

تقوم آلات تشكيل لفة أنبوب سلسة بإنشاء أنابيب عن طريق تشكيل الحواف ولحامها معًا. يستخدم اللحام TIG بشكل شائع لعملية اللحام بسبب دقتها وسيطرةها. تنتج هذه الآلات أنابيب للتطبيقات في صناعات السيارات والبناء والصناعات التحويلية.

آلات التفاف

تشكل آلات تشكيل لفة التفاف من الشفاه أو الحواف على الصفائح المعدنية ، وإنشاء ملفات تعريف على شكل حرف L أو الشفاه المعقدة. يتم استخدامها في إنتاج مكونات مثل إطارات الأبواب وإطارات النوافذ والعناصر المعمارية الأخرى. توفر الآلات سرعات عالية ويمكن أن تنتج ملفات تعريف معقدة بدقة.

التطبيقات والمنتجات

يجد تكوين لفة تطبيقات عبر مختلف الصناعات بسبب براعة وكفاءتها. القدرة على إنتاج ملفات تعريف معقدة ذات جودة ثابتة تجعلها لا تقدر بثمن في مكونات التصنيع للقطاعات المختلفة.

صناعة البناء

في البناء ، ينتج تشكيل لفة تسقيف المعادن ، والانحياز ، والمزاريب ، ومكونات تأطير. تضمن الدقة والاتساق أن تتلاءم مواد البناء معًا بسلاسة ، مما يعزز النزاهة الهيكلية والجاذبية الجمالية للمباني. إن القدرة على إنتاج أطوال طويلة بدون مفاصل تقلل من نقاط التسرب في تطبيقات التسقيف والانحياز.

صناعة السيارات

يستخدم قطاع السيارات تشكيل لفة لتصنيع قطع غيار مثل مسارات المقاعد والمصدات والمكونات الهيكلية. تساهم قوة ودقة الأجزاء المكونة للفة في سلامة وأداء المركبات. يمكن تشكيل الفولاذ المتقدم عالي القوة في أشكال معقدة ، مما يقلل من الوزن مع الحفاظ على السلامة الهيكلية.

تصنيع الأجهزة

تتطلب الأجهزة غالبًا مكونات معدنية ذات ملفات تعريف محددة للإطارات والدعم والمباني. يوفر تكوين لفة القدرة على إنتاج هذه الأجزاء بكفاءة ودقة عالية. تضمن الجودة المتسقة أن تعمل خطوط التجميع بسلاسة ، مما يقلل من التوقف وزيادة الإنتاجية.

خاتمة

تشكيل Roll هو حجر الزاوية في التصنيع الحديث ، مما يوفر الكفاءة والدقة والتنوع. إن قدرتها على إنتاج ملفات تعريف معقدة بأحجام كبيرة تجعلها عملية أساسية في الصناعات التي تتراوح من البناء إلى السيارات. تستمر التطورات التكنولوجية في تعزيز قدراتها ، ودمج أنظمة التشغيل الآلي والتحكم التي تعمل على تحسين الجودة وتقليل التكاليف.

يتيح فهم عملية تشكيل لفة المصنعين والمهندسين الاستفادة من فوائدها بالكامل. إن دمج آلات تشكيل لفة المصممة لتطبيقات محددة يعزز الإنتاجية ويفتح فرص الابتكار في تصميم المنتج. مع تطور الصناعات ، تظل تشكيل Roll عملية مهمة تتكيف مع المواد والمتطلبات الجديدة ، مع الحفاظ على أهميتها وأهميتها.

الأسئلة المتداولة (الأسئلة الشائعة)

1. ما هي الميزة الأساسية لتشكيل لفة على عمليات تشكيل المعادن الأخرى؟

يوفر تكوين لفة إنتاجًا مستمرًا لملفات تعريف معقدة بدقة عالية واتساق. يسمح بتصنيع كفاءة لأطوال طويلة دون مفاصل ، وتقليل تكاليف النفايات والطاقة المادية مقارنة بعمليات مثل البثق أو الختم.

2. هل يمكن لفة تشكيل التعامل مع مواد عالية القوة مثل الصلب عالية القوة المتقدمة؟

نعم ، يمكن لتشكيل لفة أن يعالج الفولاذ المتقدم ذو القوة العالية والمواد الصعبة الأخرى. تعمل عملية الانحناء التدريجي على تقليل الضغط على المادة ، مما يسمح بتكوين المعادن عالية القوة دون المساس بالسلامة الهيكلية.

3. كيف تعمل التكنولوجيا مثل CNC و PLC على تعزيز عملية تشكيل لفة؟

توفر آلات CNC تحكمًا قابلًا للبرمجة على مواقع وحركات الأسطوانة ، مما يتيح تعديلات سريعة وتكوين دقيق للملفات التعريف. تدير PLCs تسلسل وتوقيت العمليات ، مما يضمن التزامن ومراقبة الوقت الفعلي ، مما يعزز الكفاءة ومراقبة الجودة.

4. ما هي أنواع المنتجات التي يتم صنعها عادة باستخدام تشكيل لفة؟

يتم استخدام تكوين لفة لتصنيع مجموعة واسعة من المنتجات بما في ذلك التسقيف المعدني والانحياز ، وأجزاء السيارات مثل المصدات ومسارات المقاعد ، وإطارات الأجهزة ، والمكونات الهيكلية ، والمزيد. براعة يسمح للتطبيقات في مختلف الصناعات.

5. هل من الممكن دمج العمليات الثانوية مثل اللكم واللحام في خط تشكيل لفة؟

نعم ، يمكن دمج العمليات الثانوية مثل اللكم ، الشق ، النقش ، واللحام في خط تشكيل لفة. يعزز هذا التكامل الكفاءة من خلال القضاء على الحاجة إلى خطوات معالجة منفصلة ويقلل من وقت الإنتاج.

6. كيف تساهم تشكيل لفة في وفورات التكاليف في التصنيع؟

يقلل تشكيل لفة من التكاليف من خلال استخدام المواد الفعالة ، والحد الأدنى من النفايات ، وانخفاض استهلاك الطاقة لأنه يعمل في درجة حرارة الغرفة. تؤدي الأتمتة وسرعات الإنتاج المرتفعة إلى تقليل تكاليف العمالة وزيادة الإنتاج ، مما يؤدي إلى انخفاض تكلفة الوحدة.

7. ما هي الاعتبارات المهمة عند اختيار المعدن لتشكيل لفة؟

تشمل الاعتبارات المهمة ليونة المواد والقوة والسمك والخصائص المطلوبة للمنتج النهائي مثل مقاومة التآكل أو الموصلية. يجب أن يكون المعدن مناسبًا للتشوه التدريجي دون تكسير لتحقيق الملف الشخصي المطلوب.
