فرامل المقلاة المغناطيسية (مجلد الصفائح المعدنية): دليل تشكيل الصندوق والمقلاة

كل ورشة تصنيع تلامس العبوات أو مجاري الهواء أو القطع تواجه في نهاية المطاف نفس عنق الزجاجة: تشكيل الصندوق والمقلاة التي تتعامل معها فرامل الضغط القياسية بشكل غريب، أو تتعامل فرامل الإصبع ببطء. تم تصميم فرامل مغناطيسية خصيصًا لسد هذه الفجوة. إنها تثبت الورقة بمجال كهرومغناطيسي بدلاً من الأصابع الميكانيكية، مما يعني عدم تغير القالب بين المهام وعملية الطي التي تكون أكثر تسامحًا مع المواد النهائية.

تشرح هذه المقالة كيفية عمل المكابح المغناطيسية، حيث تتفوق على مكابح الأصابع ومكابح الضغط، وما هي أرقام السعة والمواصفات المهمة بالفعل، والأسئلة التي تستحق طرحها قبل أن تضع واحدة على أرضية متجرك.

ما هي الفرامل المغناطيسية؟

إن فرامل المقلاة المغناطيسية ، والتي تُعرف أيضًا باسم فرامل الصندوق والوعاء أو مجلد الصفائح المعدنية الكهرومغناطيسية ، هي نوع من آلات الثني التي تقوم بثني الصفائح المعدنية باستخدام شريط التثبيت الكهرومغناطيسي. بدلاً من تغيير أجزاء الأصابع من أجل إزالة الحواف أو جوانب الصندوق، كل ما عليك فعله هو تشغيل المشبك المغناطيسي، ووضع الورقة، وثنيها.

الفائدة الأساسية هي القدرة على التعامل مع الهندسة بحرية. لا توجد أدوات إصبع المعنية؛ لذلك، يمكن استخدام إعداد واحد لثني المقلاة ذات الجوانب الأربعة، أو شفة الإرجاع، أو الحاشية.

الفرامل المغناطيسية مقابل فرامل الإصبع مقابل فرامل الضغط

تتساءل العديد من المتاجر التي تستخدم فرامل الضغط أو فرامل الإصبع عما إذا كانت فرامل المقلاة المغناطيسية بديلاً لها أم أنها مكملة لها. عادة، هو الأخير.

• مكابح الضغط: مثالية للانحناءات المستقيمة على الألواح المسطحة، والمهام التي تتطلب حمولة عالية، وتلك المصنوعة من مواد ثقيلة الحجم. يلزم وقت الإعداد لتغيير الأدوات والقوالب، وقد يكون من الصعب تصنيع أشكال الصناديق ذات الجوانب الأربعة المغلقة دون أي فتحات.

• فرامل الأصابع: تستخدم في صناعة أشكال العلب والمقالي، حيث تستخدم الأصابع منفردة كمشابك حول جوانب القطعة. يعمل هذا النظام بشكل جيد، ولكن مع كل تغيير في الشكل، تكون الحركة الجسدية للأصابع ضرورية.

• فرامل المقلاة المغناطيسية: تستخدم مجالًا مغناطيسيًا مستمرًا لتثبيت الورقة بأكملها. يتخلى هذا النظام عن بعض القدرة على الحمولة والسمك للسماح بتصنيع الأشكال بسرعة ودقة.

الوجبات الجاهزة العملية: إن استخدام فرامل المقلاة المغناطيسية كمكمل لفرامل الضغط لتطبيقات المزيج العالي والمنخفض الحجم والمقلاة أمر له ما يبرره، ولكن ليس بالضرورة بديلاً لثني المقياس الأثقل.

كيف تعمل الفرامل المغناطيسية

أولاً، يتم تحميل الورقة على سرير الآلة ومحاذاتها مع المقياس الخلفي أو خطوط التخطيط. يقوم المشغل بتشغيل شعاع التثبيت الكهرومغناطيسي، مما يؤدي إلى تثبيت الورقة على طول خط الانحناء. ثم تبدأ الحزمة القابلة للطي في الدوران للأعلى وتثني المادة فوق الحافة المثبتة، مما يؤدي إلى إنشاء زاوية الانحناء. بعد الانتهاء من الثني، ينطفئ المغناطيس، ويتم نقل الورقة لعملية الثني التالية، وتبدأ العملية مرة أخرى.

نظرًا لأن شعاع التثبيت يتكون من مجال مغناطيسي مستمر بدلاً من الأصابع الفردية، فمن الممكن ثني أربع حواف للمقلاة، أو إنشاء حاشية أو شفة دون تغيير أي شيء بين الانحناءات.

دور شعاع لقط

شعاع التثبيت هو الجزء الذي يميز فرامل المقلاة المغناطيسية عن جميع أنواع المجلدات الأخرى. يقوم الشعاع بتوزيع القوة بالتساوي على كامل طول خط الانحناء، وهو أمر لا يستطيع المشبك الميكانيكي تحقيقه. وذلك لأنه ينجز مهمتين: يمنع تكوين علامات فجوة الأصابع ويسمح لحافة الورقة بالبروز خارج منطقة التثبيت دون أي عوائق على الإطلاق - وهذه هي الطريقة التي يمكن بها صنع الصناديق المغلقة.

يتم قياس قوة التثبيت بالطن لكل قدم خطي وهي المعلمة الأكثر أهمية، لأنها تحدد بشكل مباشر الحد الأقصى لسمك المادة الذي يمكن للآلة تثبيته بشكل موثوق أثناء الطي.

شرح تشكيل الصندوق والمقلاة

'تشكيل الصندوق والمقلاة' يشير إلى جميع الأجزاء التي تنحني فيها عدة جوانب من قطعة مسطحة واحدة لتشكل حاوية ثلاثية الأبعاد ذات قاع وأربعة جوانب، مثل فكرة ثني صندوق من قطعة مسطحة من الورق المقوى. يتم تنفيذ هذه العملية على مكابح مغناطيسية عن طريق ثني جانب واحد، وتدوير المعدن، وثني جانب آخر، والتكرار.

حقيقة أنه لا توجد حاجة لخلوص الأصابع في المشبك المغناطيسي تعني أن الجدران قد تنحني بشكل تسلسلي بعد تركيب الجوانب الأخرى.

الأجزاء المشتركة المصنوعة على الفرامل المغناطيسية

تميل المتاجر التي تستخدم مكابح مغناطيسية إلى رؤية نفس فئات الأجزاء التي يتم تقديمها بناءً على طلبات عروض الأسعار:

• العبوات والصناديق الكهربائية: صناديق التوصيل ولوحات التحكم وصناديق NEMA التي تتطلب زوايا موحدة ونظيفة.

• مكونات مجاري الهواء HVAC: المقاطع الانتقالية، والوحدات الممتلئة، والأحذية ذات الحواف المرتجعة، والتي يتم التحكم فيها بواسطة مكابح مغناطيسية بدلاً من مكابح الأصابع.

• أغلفة وأغطية المعدات: واقيات الماكينات، وأبواب الوصول، وأغطية الأجهزة، وعادةً ما تكون مصنوعة من الفولاذ المقاوم للصدأ والألومنيوم.

• الزخرفة والوميض المعماريان: المواجهة، والسطح، والفلاش المضاد حيث يكون اتساق الزاوية على المدى الطويل أمرًا بالغ الأهمية.

الفوائد الرئيسية للفرامل المغناطيسية لمحلات التصنيع

تغييرات أسرع، ووقت توقف أقل

لا يوجد تخطيط لتحديد موضع الإصبع ولا توجد قوالب يمكن تبديلها من عملية إلى أخرى. في حالة المتاجر التي تنتج منتجات عالية الخلط ومنخفضة الحجم، تكتسب الآلة ثباتها في مهمة تحديد موضع الإصبع من 15 إلى 20 دقيقة والتي تتطلب الفرامل الميكانيكية تحويلها إلى موضع الورقة وضبط المقياس الخلفي.

انخفاض حاجز العمل والمهارة

يعد تشغيل فرامل المقلاة المغناطيسية إجراءً أبسط بكثير من تشغيل فرامل الإصبع لأنه ليست هناك حاجة لحفظ منطق الأدوات، بالإضافة إلى إجراء الثني. يصبح المتدربون ماهرين بشكل أسرع، والأكثر من ذلك، أن الأخطاء في إعداد الماكينة بسبب وضع الأصابع في غير موضعها على الفرامل الميكانيكية أمر غير وارد.

نتائج أفضل على المواد الرقيقة والحساسة

إن التوزيع المتساوي لضغط التثبيت على طول خط الانحناء بأكمله يزيل احتمال ظهور العلامات والتشوهات المحلية التي تسببها مشابك الأصابع، والتي قد تكون ذات أهمية خاصة في حالة الصفائح المعدنية الجاهزة أو المطلية أو المصقولة، مثل الأجزاء المصنوعة من الفولاذ المقاوم للصدأ والألمنيوم المعدة للتركيب.

كفاءة المساحة والتكلفة

من حيث الحجم وحده، غالبًا ما تكون مكابح المقلاة المغناطيسية أصغر من مكابح الضغط مع مجموعة واسعة من قوالب الصناديق والمقالي لأن الأولى لا تتطلب أي تكاليف أدوات على مدار عمرها الافتراضي. في الواقع، لا تحتوي المكابح المغناطيسية على مخزون من القوالب على الإطلاق.

القيود التي يجب مراعاتها قبل الشراء

لا تعد الفرامل المغناطيسية الأداة المناسبة لكل وظيفة، ومن الجدير أن تكون مباشرًا بشأن نقاط الضعف:

• سقف القياس: هناك حد أعلى لوزن المادة التي يمكن أن يعمل عليها نظام التثبيت المغناطيسي. المتاجر التي تعمل بمواد ذات قياس ثقيل باستمرار سوف تجد فرامل ضغط ضرورية.

• الحمولة للانحناءات الهيكلية: تمامًا مثل الطي العادي، لا تستطيع المكابح المغناطيسية القيام بنوع الانحناءات ذات الحمولة العالية التي يمكن أن تقوم بها مكابح الضغط الهيدروليكي.

• المواد المغناطيسية فقط: في حين أنه لا يزال من الممكن ثني المواد غير الحديدية مثل الألومنيوم والفولاذ المقاوم للصدأ باستخدام فرامل مغناطيسية، فإن المواد المغناطيسية تتطلب حمولة أقل من الفولاذ الطري.

• قيود طول السرير: ستتجاوز أطوال المواد الطويلة جدًا حدود سرير آلة معينة وطول عارضة التثبيت.

لا شيء من هذا يشير إلى أن شراء الجهاز سيئ. إنه يشير فقط إلى أن قرار الشراء يجب أن يتم من خلال المزيج المحدد من الأجزاء التي يعمل بها المتجر، وليس بسبب ضرورة استبدال جميع آلات الثني الأخرى.

كيفية اختيار الفرامل المغناطيسية المناسبة لمتجرك

إن مطابقة الآلة لاحتياجات الإنتاج الحقيقية تأتي من خلال مجموعة من المواصفات:

• طول الانحناء: يجب أن يكون كبيرًا أو أكبر من أوسع لوح معدني سيتم معالجته من خلال الآلة.

• سعة المواد: يجب تقييمها ليس فقط عند النقطة المركزية ولكن أيضًا على كامل طول السرير، حيث قد تكون بعض الآلات قد خفضت قوة التثبيت إلى الخارج.

• قوة التثبيت: يتم قياسها بالطن لكل قدم خطي والعامل الذي يحدد المقاييس والمواد التي يمكن للآلة تثبيتها بشكل آمن.

• نوع المقياس الخلفي: مجموعة يدوية على الأجهزة ذات الجودة المنخفضة، ومقياس خلفي قابل للبرمجة على الأجهزة المتطورة يقلل بشكل كبير من وقت الإعداد في العمل المتكرر.

• نظام التحكم: يتراوح من توقفات الزاوية اليدوية إلى قراءات الزاوية الرقمية وتسلسلات الانحناء القابلة للبرمجة، والتي تكون أكثر أهمية مع تعقيد الأجزاء وزيادة الحجم المتكرر.

تم تصميم الخاصة بمجموعة BMS Group آلات ثني المعادن الكهرومغناطيسية وفقًا لهذا المنطق نفسه، حيث يتراوح حجمها بدءًا من نماذج المقاعد المدمجة وحتى الوحدات ذات الأسرة الطويلة لأعمال الزخرفة المعمارية والوميض.

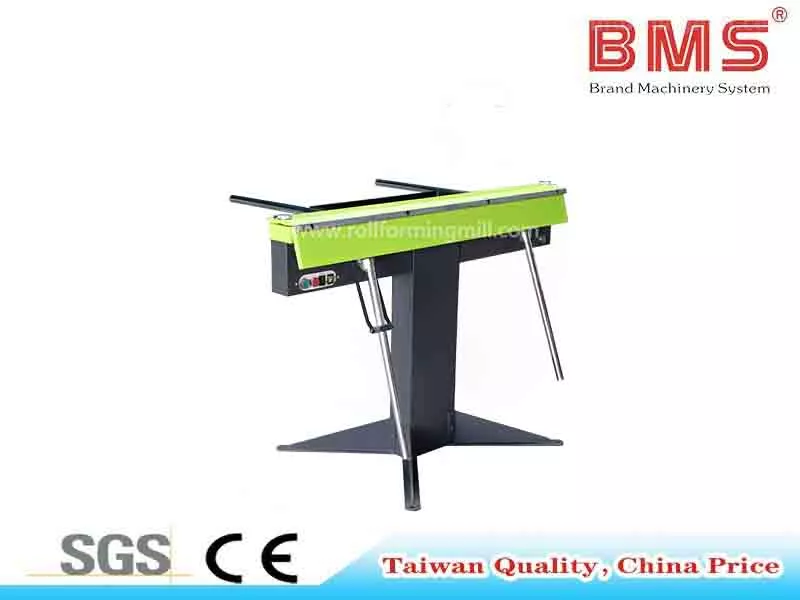

للحصول على نقطة مرجعية ملموسة، فإن آلة ثني المعادن الكهرومغناطيسية مقاس 1.6 مم مناسبة للحديد والألمنيوم والنحاس والألواح المطلية والملفات غير القابلة للصدأ بسمك أقصى يبلغ 1.6 مم على سرير بحجم 1250 مم، وهذا بالتأكيد يضعها في المكان الصحيح حيث تتلاءم العبوات الكهربائية وتحولات التدفئة والتهوية وتكييف الهواء (HVAC) من حيث الحجم. سوف تستخدم المحلات التجارية التي تقوم بأعمال معمارية أطول آلات ذات أسرة أطول.

أسئلة يجب طرحها على الشركة المصنعة قبل الشراء

• تصنيف دورة العمل: ما هي دورة العمل الفعلية، وهل تم تصنيفها للإنتاج المستمر أو الاستخدام المتقطع؟

• ضمان نظام التثبيت: ما الذي يغطيه نظام التثبيت الكهرومغناطيسي تحديدًا، حيث أن هذا هو المكون الذي يقوم بمعظم العمل طوال فترة خدمة الماكينة؟

• مسار ترقية المقياس الخلفي: هل يمكن ترقية المقياس الخلفي اليدوي إلى مقياس خلفي قابل للبرمجة لاحقًا، أم أن ذلك يتطلب جهازًا مختلفًا تمامًا؟

• مهلة قطع الغيار والخدمة: ما هو التحول الواقعي في قطع الغيار ودعم الخدمة إذا كان نظام التثبيت يحتاج إلى الاهتمام؟

تدعم شركة BMS معدات الثني الخاصة بها ببرنامج خدمة ودعم موثق ، والذي يستحق المراجعة مباشرة مقابل هذه الأسئلة قبل التوقيع على الشراء.

الأفكار النهائية: هل الفرامل المغناطيسية مناسبة لمتجرك؟

تعتبر هي الفرامل المغناطيسية الخيار الأفضل للمحلات التجارية التي لديها إنتاج مستمر من الصناديق والمقالي والحاويات المصنوعة من مواد خفيفة إلى متوسطة السمك، حيث تكون سرعة التغيير وجودة الأجزاء النهائية أكثر أهمية من الحمولة الفعلية. هذه المعدات لن تحل محل مكابح الضغط للتشكيل الثقيل، لكنها بالتأكيد لن تناسب تشكيل المواد السميكة بشكل مستمر.

بالنسبة لمحلات التدفئة والتهوية وتكييف الهواء، ومحلات التغليف، ومحلات الديكور المعماري التي تنتج مزيجًا عاليًا، فإن الاستثمار يؤتي ثماره في وقت أقل بسبب عدد أقل من التغييرات.

إذا كنت تقوم بتغيير حجم فرامل المقلاة المغناطيسية مقابل مزيج الأجزاء الخاص بك، فاتصل بمجموعة BMS لمعرفة طول الانحناء ونطاق سمك المادة وحجم الإنتاج، ويمكن لفريقنا أن يرشدك إلى النموذج الذي يناسب العمل بالفعل.

الأسئلة الشائعة

ما هو استخدام الفرامل الصفائح المعدنية؟

مكابح الصفائح المعدنية هي أداة تستخدم لثني، طي، وتشكيل الصفائح المعدنية المسطحة في زوايا دقيقة ومكونات وظيفية.

ما الفرق بين فرامل المقلاة وفرامل الضغط؟

تستخدم فرامل المقلاة (وتسمى أيضًا فرامل الصندوق والمقلاة أو فرامل الإصبع) أصابع تثبيت قابلة للتعديل ورافعة يدوية لطي الصفائح المعدنية الرقيقة، بينما تستخدم فرامل الضغط كبشًا هيدروليكيًا أو ميكانيكيًا لإجبار الثقب على قالب على شكل حرف V لثني الصفائح السميكة ذات الحمولة العالية.

هل يمكن للفرامل المغناطيسية أن تشكل صندوقًا مغلقًا بالكامل؟

نعم، يمكن للفرامل المغناطيسية أن تشكل صندوقًا مغلقًا بالكامل أو قسمًا مغلقًا تمامًا.

ما هي سماكات المواد التي يمكن لمقبض الفرامل المغناطيسية التعامل معها؟

يمكن للمقلاة المغناطيسية القياسية ومكابح الصندوق التعامل عادةً مع ما يصل إلى 16 مقياسًا من الفولاذ الطري (حوالي 0.06 بوصة أو 1.6 ملم) بعرض كامل.

هل تعمل الفرامل المغناطيسية على الفولاذ المقاوم للصدأ والألومنيوم؟

نعم، تعمل مكابح الصفائح المعدنية المغناطيسية بفعالية على كل من الفولاذ المقاوم للصدأ والألومنيوم، ولكن بقدرات سماكة منخفضة مقارنة بالفولاذ الطري.

ما هي تكلفة الفرامل المغناطيسية مقارنة بفرامل الضغط؟

تبلغ تكلفة الصندوق المغناطيسي ومكابح المقلاة أقل بكثير من مكابح الضغط الصناعية القياسية، على الرغم من أنها تخدم مقاييس إنتاج وقدرات مادية مختلفة تمامًا. تتراوح تكلفة مكابح المقلاة المغناطيسية عادةً من 2000 دولار إلى 10000 دولار، في حين أن مكابح الضغط الهيدروليكية الصناعية أو CNC تتكلف بشكل عام ما بين 20000 دولار و350000 دولار أمريكي.
