دليل سعة آلة الثني المغناطيسية للصفائح المعدنية الشائعة

آلة الثني المغناطيسية ذات مقاس 1.6 مم لا تقوم بالضرورة بثني كل ورقة مقاس 1.6 مم بنفس الطريقة. يمكن لنوع المعدن وقوته وخصائصه أن يغير قدرة العمل الحقيقية للآلة بشكل كبير.

في هذه المقالة، ستتعرف على ما تعنيه سعة آلة الثني المغناطيسية بالفعل، وما هي العوامل التي تؤثر عليها، وكيف تختلف السعة عبر الصفائح المعدنية الشائعة. ستعرف أيضًا المواصفات التي يجب التحقق منها قبل اختيار الماكينة التي تناسب احتياجات الإنتاج الخاصة بك.

ماذا تعني سعة آلة الثني المغناطيسية؟

تشير قدرة آلة الثني المغناطيسية إلى نطاق المواد التي يمكن للآلة تثبيتها وثنيها بشكل آمن في ظل ظروف عمل محددة.

ولا ينبغي تفسيره على أنه مجرد 'أقصى سمك'.

يكون تصنيف السعة ذا معنى فقط عندما تعرف أيضًا:

• نوع المادة

• القوة المادية

• سمك الورقة

• طول الانحناء

• قوة لقط

• زاوية الانحناء والهندسة

• حالة السطح أو الطلاء

وهذا هو السبب في أن جهازين بتصنيفات سماكة مماثلة قد لا يحققان نفس النتائج في الإنتاج الفعلي. على سبيل المثال، تم تحديد النموذج الكهرومغناطيسي الخاص بـ BMS لمادة 1.6 مم × 1250 مم ، ويستخدم التثبيت الكهرومغناطيسي، وهو مصمم للتشكيل على البارد. شاهد آلات ثني المعادن الكهرومغناطيسية.

إذا كانت متطلبات الإنتاج الخاصة بك تختلف بشكل كبير عن تلك الشروط، فلا يجب أن تفترض أن نفس السعة تنطبق تلقائيًا.

6 عوامل تحدد قدرة آلة الثني المغناطيسية

1. نوع المادة وقوتها

ستكون الخطوة الأولى هي التحقق من المواد التي يجب ثنيها، لأن المعادن المختلفة لها قدرات مختلفة من حيث التشوه. إن الآلة التي تعالج مادة واحدة ولها سعة سمك محددة لا تتمتع بنفس السعة لمادة مختلفة.

تشمل المواد الشائعة ما يلي:

• الفولاذ الطري

• الفولاذ المقاوم للصدأ

• الألومنيوم

• نحاس

• المغلفة أو المجلفنة

2. سمك الورقة

تعد السُمك من بين أسهل المواصفات التي يمكن فهمها، ولكنها في الوقت نفسه قد تكون مضللة عند النظر إليها بشكل منفصل.

الماكينة التي يتم تسويقها على أنها ماكينة ثني مغناطيسية بسعة سمك 1.6 مم لا تعني بالضرورة أنه يمكن معالجة جميع الصفائح التي يبلغ سمكها 1.6 مم بمعلمات متطابقة. على سبيل المثال، عندما يتم تصنيف الجهاز بـ 1.6 مم × 1250 مم.

قبل التعامل مع هذا الرقم باعتباره السعة المطلوبة، تحقق مما إذا كان لديك:

• تتوافق المادة مع مادة اختبار الشركة المصنعة

• عرض الورقة ضمن النطاق المحدد

• طول الانحناء مناسب

• هندسة الانحناء المطلوبة تقع ضمن إمكانيات الآلة

3. طول الانحناء

يعد طول الانحناء أحد أهم عوامل الماكينة التي يميل المشترون إلى تجاهلها. حتى لو كانت الآلة قادرة على ثني سمك معين بعرض عمل معين، فهذا لا يعني بالضرورة أن هذا سيعمل مع جميع تكوينات الانحناء.

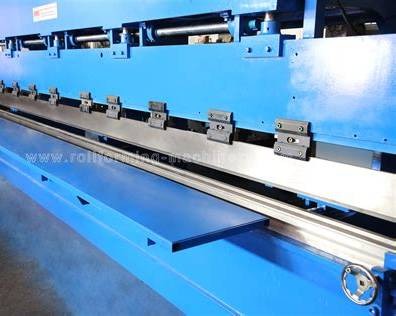

لإعطائك بعض المقارنة، توفر BMS آلة أكبر بطول انحناء يبلغ 6.2 مترًا تستخدم لأغراض التسقيف. مواصفات هذه الآلة تظهر سماكة المادة 0.3-2.0 مم، أقصى عرض للانحناء 6200 مم، والصفائح المجلفنة/PPGI كمواد للتطبيق.

شاهد آلة ثني الصفائح المعدنية 6.2M.

وهذا يوضح نقطة مهمة:

ترتبط سعة الماكينة بنطاق العمل المقصود للماكينة. إذا كان عملك يتضمن زخارف طويلة للأسقف، أو المزاريب، أو أغطية التلال، أو الحشوات، فلا ينبغي تقييم آلة الثني الكهرومغناطيسية المدمجة وآلة الثني الصناعية الطويلة باستخدام السُمك وحده.

يمكنك استكشاف نطاق آلات الثني الأوسع لشركة BMS عند مقارنة تكوينات الماكينات المختلفة.

4. نظام التثبيت

تستخدم آلات الثني المغناطيسية التثبيت الكهرومغناطيسي لتثبيت الورقة أثناء التشكيل. الغرض من نظام التثبيت واضح ومباشر: يجب أن يمسك الصفيحة بشكل آمن أثناء تطبيق قوة الثني.

ولذلك لا ينبغي فصل رقم السعة عن ترتيب التثبيت الخاص بالجهاز.

عند المقارنة بين الآلات، اسأل:

• كيف يتم تثبيت المادة؟

• ما هو سمك المادة المقدرة؟

• في أي عرض عمل تم إنشاء هذا التصنيف؟

• ما هي المواد المستخدمة أثناء الاختبار؟

• هل التصنيف مخصص لطول العمل الكامل؟

تمنحك هذه الأسئلة صورة أفضل بكثير للسعة القابلة للاستخدام من رقم سمك واحد.

5. زاوية الانحناء والهندسة

وحتى الشكل نفسه مهم. قد يفرض الانحناء البسيط احتياجات مختلفة على الآلة مقارنة بالشكل المعقد ذي الانحناءات المتعددة والأقسام الضيقة والهندسة الدقيقة.

من المهم أن تأخذ بعين الاعتبار ما تنوي ثنيه بالفعل، وليس فقط الورقة السميكة من مخزون المواد لديك عند النظر في شراء المعدات. على سبيل المثال، آلة الثني الكهرومغناطيسي BMS مناسبة لما يلي:

• صناديق

• رفوف

• خزائن

• يقف الكمبيوتر

• أغطية ميكانيكية

• قنوات التهوية

• أبواب المرآب

• ديكور واجهة المحل

• المعدات الزراعية

لذلك يجب أن يكون منتجك النهائي جزءًا من حساب السعة.

6. السطح والطلاء

يمكن أن يكون التشطيب السطحي للورقة ذا صلة أيضًا. تم إدراج الألواح المطلية كمواد مناسبة لآلة الثني الكهرومغناطيسي BMS. ومع ذلك، لا ينبغي بالضرورة أن يُتوقع من الألواح المطلية والألواح المطلية والألواح المجلفنة والألواح العارية أن تتصرف بنفس الطريقة في الإنتاج.

إذا وجدت نفسك تعمل بالقرب من سعة الماكينة، فمن الحكمة اختبار المادة.

قدرة آلة الثني المغناطيسية حسب نوع المعدن

معتدل والفولاذ الكربوني

يتم استخدام الفولاذ الطري كأساس قياسي في جميع مواصفات آلات الثني المغناطيسية تقريبًا لأنه أحد المعادن الأكثر استخدامًا في معظم محلات التصنيع. لديها نقطة إنتاج محددة، ولا يتم تقويتها أثناء التشكيل.

إذا رأيت رقم السعة الرئيسي على صفحة المنتج دون تحديد مادة، فافترض أنه من الفولاذ الطري حتى يثبت خلاف ذلك.

الفولاذ المقاوم للصدأ

يميل الفولاذ المقاوم للصدأ إلى مفاجأة الكثير من الناس. تبلغ قوة الشد للفولاذ المقاوم للصدأ الأوستنيتي مثل 304 و316 حوالي ضعفين إلى ثلاثة أضعاف قوة الشد للفولاذ الطري. في حين أن هذا مفيد عند التعامل مع الجزء النهائي، لأنه يوضح قدرة الفولاذ المقاوم للصدأ على مقاومة التآكل والتآكل، فإنه يُترجم أيضًا إلى التعامل مع الفولاذ المقاوم للصدأ الذي يكون أرق بكثير من الفولاذ الطري باستخدام نفس الآلة وقوة التثبيت.

خاصية أخرى هي حقيقة أن الفولاذ المقاوم للصدأ يعمل بشكل أسرع أثناء الانحناء، وبالتالي زيادة المقاومة أثناء الانحناء ويؤدي إلى مستويات أعلى من الربيع الخلفي مقارنة بالفولاذ الطري. يقال أن الزنبرك الخلفي في الفولاذ المقاوم للصدأ 304 يبلغ حوالي 3 درجات عند الانحناء بمقدار 90 درجة.

الألومنيوم

يميل الألومنيوم إلى أن يكون المفاجأة السارة على مخطط سعة ماكينة الثني المغناطيسية. تتميز سبائك الصفائح الشائعة مثل 3003 و5052 بقوة شد منخفضة نسبيًا مقارنة بالفولاذ، وأحيانًا أقل من 150 ميجا باسكال اعتمادًا على درجة الحرارة، مما يعني أن الآلة يمكنها في كثير من الأحيان ثني الألومنيوم الأكثر سمكًا بشكل ملحوظ من الفولاذ الطري بنفس قوة التثبيت. يحظى 5052 على وجه الخصوص بشعبية كبيرة في أجزاء الألواح المشكلة والملحومة لأنه يوازن بين القوة المناسبة وقابلية التشكيل القوية، وفقًا لمقارنة المواد من JLC CNC.

ومع ذلك، الألومنيوم له حدوده الخاصة. إنه أكثر عرضة للعلامات السطحية من الفولاذ، ويمكن أن تؤدي المقاييس الأرق (أقل من 0.8 مم تقريبًا) إلى حدوث مشكلات في المعالجة والتشويه والتي تتجنبها المواد السميكة. يختلف Springback أيضًا حسب السبائك والمزاج، لذلك يجب على المتجر الذي يقوم بتشغيل درجات الألومنيوم المختلطة أن يؤكد سلوك التشكيل لكل واحدة بدلاً من افتراض أنها ستعمل جميعًا بنفس الطريقة.

الصلب المجلفن والمطلي

يتصرف الفولاذ المجلفن بشكل قريب من الفولاذ الطري من الناحية الهيكلية، لكن طلاء الزنك يضيف طبقة بين المغناطيس والمعدن الأساسي. في معظم الحالات، يكون لهذا تأثير بسيط، ولكن إذا كنت تدفع آلة بالقرب من الحد الأقصى لسمكها المقدر، فقد يكون هذا الطلاء هو الفرق بين الانحناء النظيف والانحناء غير المتسق. يحمل مخزون الملفات المطلي مسبقًا أو المحكم اعتبارات مماثلة. عندما تكون في شك، اختبر عينة قبل تشغيل دفعة كاملة، خاصة على جهاز جديد لم تقم بمعايرة العملية الخاصة بك بعد.

النحاس والنحاس

كونها مادة ناعمة وقابلة للسحب للغاية، فإن النتيجة الطبيعية لذلك هي أن المحلات التجارية ستكون قادرة على ثني صفائح من النحاس أكثر سمكًا من الفولاذ الطري على نفس الآلة دون صعوبة كبيرة. الجانب السلبي هو أن المواد الناعمة تميل إلى التآكل بسهولة أكبر، وبالتالي فإن حالة قضبان المشبك ونظافة السرير تصبح أكثر أهمية من المواد الصلبة. يعد النحاس من العناصر غير التقليدية نظرًا لوجود العديد من السبائك المختلفة للنحاس، وبعضها قابل للتشكيل مثل النحاس والبعض الآخر يعمل على التصلب بشكل مشابه للفولاذ الطري.

كيفية قراءة ورقة المواصفات لآلة الثني المغناطيسي

بمجرد فهم ما يحفز السعة، يصبح تقييم أوراق المواصفات أسهل بكثير. ركز على هذه النقاط الرئيسية:

1. تحقق من المادة

ومن الأهمية بمكان تحديد الطبيعة الدقيقة للمواد المنشورة. في حالة BMS الكهرومغناطيسي 1250B، فإنه يشتمل على ملف حديد، ملف ألومنيوم، ملف نحاس، لوحة مطلية، والفولاذ المقاوم للصدأ.

2. تحقق من حجم المادة

حجم المادة المنشورة لهذا الجهاز هو 1.6 مم × 1250 مم. يعد هذا مفيدًا بشكل ملحوظ أكثر من قراءة "1.6 مم" فقط.

3. تحقق من عرض العمل

إذا كانت الصفائح النموذجية التي تقوم بثنيها أعرض بكثير من حجم عمل الماكينة، فبالرغم من السُمك الصحيح، فقد لا تكون مناسبة لك.

4. تحقق من نوع الجهاز

لا تستخدم جميع آلات ثني الصفائح المعدنية نفس طريقة الثني. تشتمل محفظة BMS على العديد من آلات الثني، بما في ذلك، على سبيل المثال لا الحصر، آلات ثني المعادن الكهرومغناطيسية وأنواع أخرى من آلات الثني.

على سبيل المثال، نموذجها 6.2M عبارة عن مكابح ضغط هيدروليكية مع ضغط اسمي منشور قدره 1000 كيلو نيوتن وعرض انحناء 6200 مم.

تتضمن الخاصة بشركة RollformingMill فئة آلات الثني أنواعًا مختلفة من معدات الثني، بما في ذلك آلات ثني المعادن الكهرومغناطيسية. وهذا أمر مهم لأن جهاز الثني الكهرومغناطيسي المدمج ومكابح الضغط الطويلة غير قابلين للتبديل لمجرد أن كلاهما يؤديان عملية ثني الصفائح المعدنية.

5. التحقق من التطبيق الفعلي

لا ينبغي مقارنة الآلة المخصصة للصناديق الصغيرة والخزائن والقنوات والأعمال المماثلة تلقائيًا بالمعدات المصممة لمكونات الأسقف الطويلة. قم بمطابقة الماكينة مع العمل، وليس فقط السُمك.

كيفية اختيار السعة المناسبة لآلة الثني المغناطيسي

الخطوة 1: قم بإدراج المواد الخاصة بك

اكتب كل مادة تقوم بثنيها بانتظام.

على سبيل المثال:

• الفولاذ الطري

• الفولاذ المقاوم للصدأ

• الألومنيوم

• نحاس

• الصلب المجلفن

• ببجي

الخطوة 2: سجل نطاق سمكك

لا تسجل فقط الحد الأقصى للسمك.

لاحظ الخاص بك:

• الحد الأدنى للسمك

• سمك الأكثر شيوعا

• أقصى سمك

قد تكون المواد التي تتم معالجتها بشكل متكرر أكثر أهمية من مهمة ذات سمك أقصى عرضية.

الخطوة 3: سجل طول الانحناء النموذجي

قم بقياس الطول الفعلي الذي ستثنيه. عند ثني مكونات طويلة جدًا مثل الأسقف، فكر في البحث عن آلات ثني طويلة متخصصة. يتميز طراز BMS 6.2M بعرض انحناء معلن يبلغ 6200 مم ويستخدم في تطبيقات مثل مزاريب المطر وأغطية التلال.

الخطوة 4: فكر في منتجاتك

فكر في المنتجات النهائية بدلاً من الورقة الخام فقط.

هل أنت تنتج:

• خزائن؟

• صناديق؟

• مجاري الهواء؟

• ديكورات التسقيف؟

• المزاريب؟

• قبعات ريدج؟

• الأغطية الميكانيكية؟

• مكونات واجهة المتجر؟

يمكن أن تساعد الإجابة في تحديد ما إذا كان الثني الكهرومغناطيسي أو مكابح الضغط الهيدروليكي أو أي حل ثني آخر أكثر منطقية.

الخطوة 5: امنح الشركة المصنعة متطلباتك الحقيقية

عند طلب توصية الآلة، قم بتوفير: المادة + السمك + العرض + طول الانحناء + المنتج + حجم الإنتاج

هذه المعلومات مفيدة أكثر بكثير من قول "أحتاج إلى آلة ثني مقاس 1.6 مم".

الأخطاء الشائعة عند تقييم قدرة الانحناء

• بافتراض أن جميع تقييمات السعة تعني نفس الشيء: يمكن أن يتصرف جهازان يدرجان 'سعة 1.6 مم' بشكل مختلف تمامًا اعتمادًا على كيفية اختبار كل مصنع لهذا الرقم.

• تجاهل طول الانحناء عند مقارنة مواصفات السُمك: لن يكون تصنيف السُمك المرتبط بجزء قصير بالضرورة ثابتًا عبر انحناء كامل الطول.

• تطل على مادة مطلية أو منسوجة: يمكن أن تتصرف الصفائح المجلفنة أو المطلية أو الجاهزة بشكل مختلف بالقرب من الحد المقدر للآلة مقارنة بالمعدن العاري.

• إن نسيان أن الزنبرك الخلفي يختلف باختلاف المادة: لا يرتد الفولاذ المقاوم للصدأ والألمنيوم بنفس الطريقة التي يرتد بها الفولاذ الطري، وهذا يؤثر على دقة الانحناء والقوة اللازمة للوصول إلى الزاوية المستهدفة.

• الشراء لقائمة وظائف اليوم بدلاً من قائمة وظائف الغد: يمكن للآلة التي بالكاد تغطي العمل الحالي أن تصبح عنق الزجاجة بسرعة إذا تغير مزيج المواد أو أحجام الطلب.

خاتمة

في الختام، قدرة آلة الثني المغناطيسية لا تعتمد فقط على الحد الأقصى للسمك المذكور في المواصفات ولكن أيضًا على قوة التثبيت، وقوة المادة، وهندسة الانحناء. قبل الشراء، تأكد من تلبية احتياجات السعة لديك واطلب عرضًا توضيحيًا باستخدام المواد الخاصة بك.

هل تحتاج إلى مساعدة في اختيار السعة المناسبة؟ اتصل بـ BMS Group لمناقشة المواد الخاصة بك، ومتطلبات الانحناء، وحجم الإنتاج، والعثور على آلة تناسب احتياجاتك في العالم الحقيقي.

الأسئلة الشائعة

ما هو الحد الأقصى للسمك الذي يمكن لآلة الثني المغناطيسية ثنيه؟

الحد الأقصى لقدرة الانحناء لسمك الانحناء كامل الطول هو 1.6 مم (16 مقياس). هذه هي التصنيفات القياسية للفولاذ الطري والألومنيوم. تتمتع الأطوال الأقصر بتصنيفات جودة أعلى قادرة على الانحناء حتى 2.7 مم (12 مقياسًا). إذا حاولت الانحناء خارج هذه الحدود المادية، فإما أن ينزلق شريط التثبيت أو ينفصل.

هل يعمل الانحناء المغناطيسي على الفولاذ المقاوم للصدأ؟

لا يستخدم ثني الفولاذ المقاوم للصدأ القوة المغناطيسية لتشكيله، ولكن الفعل المادي لثني الفولاذ المقاوم للصدأ يجعله مغناطيسيًا قليلاً.

كيف يمكن مقارنة قدرة الانحناء المغناطيسي بفرامل الضغط؟

تتميز مكابح الصفائح المعدنية المغناطيسية بقدرة ثني وتثبيت أقل بكثير من مكابح الضغط الهيدروليكية التقليدية لأنها تعتمد على القوة الكهرومغناطيسية بدلاً من حمولة التكسير الميكانيكية أو الهيدروليكية.

هل يمكن لآلات الثني المغناطيسية التعامل مع الألومنيوم دون وضع علامات عليه؟

نعم، يمكن لآلات الثني المغناطيسية التعامل مع الألومنيوم دون وضع علامات عليه لأنها تستخدم لقطًا كهرومغناطيسيًا موحدًا بدلاً من قالب سفلي صلب.

ما الفرق بين قوة التثبيت وقدرة الانحناء؟

قوة التثبيت تثبت المادة في مكانها، في حين أن قدرة الانحناء هي الحد الأقصى لسمك وقوة المعدن الذي يمكن للآلة تشكيله بالفعل.
