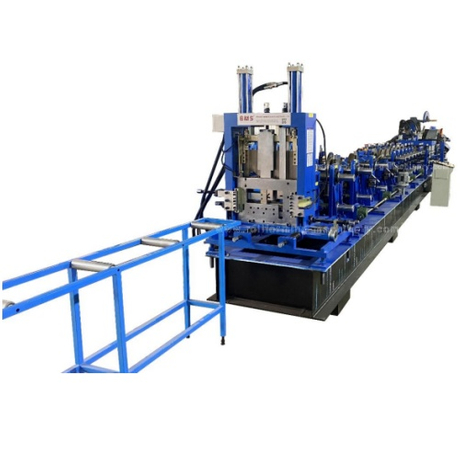

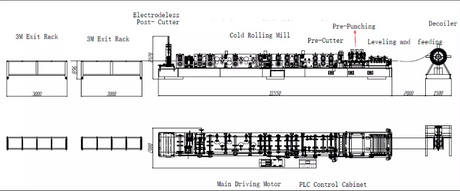

ال آلة تشكيل المدادة تشيكوسلوفاكيا يتكون من ثلاثة أجزاء رئيسية، بما في ذلك آلة فك اللفة، ومحطة التشكيل، وجزء القطع.إنها تعمل تقريبًا وفقًا للأجزاء الثمانية التالية: آلة فك اللف اليدوية/آلة فك اللف الهيدروليكية ← دليل التغذية ← التسوية ← التثقيب المسبق الاختياري والقطع المسبق ← مطحنة اللف الرئيسية ← سكين القطع اللاحق الهيدروليكي ← نظام التحكم PLC ← حامل التفريغ.ستقدم هذه المقالة مقدمة موجزة لهذه الأجزاء من آلة تشكيل المدادة CZ.
وفيما يلي قائمة المحتويات
جهاز التغذية والتسوية
جهاز تثقيب
الجهاز الرئيسي
جهاز القطع الهيدروليكي الخلفي
نظام التحكم PLC
رف المخرج
آلة فك اللفائف آلة تشكيل المدادة تشيكوسلوفاكيا مع دليل التغذية وجهاز التسوية لديه سبعة محاور لجهاز التسوية، مرتبة في الثلاثة العلوية والأربعة السفلية.الإطار الرئيسي لآلة فك اللفة مصنوع من الفولاذ الملحوم H450 مع سمك الجدار الجانبي Q235 t30mm.العمود مصنوع من الفولاذ 45# بقطر φ120mm.طلاء مطلي بالكروم الصلب ومعالجة دقيقة.
جهاز التثقيب لآلة تشكيل المدادة CZ مع أربع قوالب تثقيب، محرك هيدروليكي 37KW، ونطاق الضغط الهيدروليكي هو 0-25Mpa.تستخدم مادة أداة التثقيب الفولاذ القالب Cr12MoV، وعمر التثقيب حوالي مليون مرة، والمعالجة الحرارية هي درجة HRC58-62.جهاز تثقيب ذو أسطوانتين، هناك حاجة إلى إجمالي أربع قوالب تثقيب 19x64، 23x29، 20x65، و24x30.

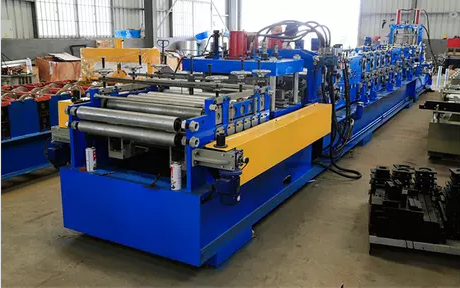

إطار الجسم مصنوع من الفولاذ الملحوم H450، وبكرات مصنوعة من الفولاذ Cr12، ومخرطة CNC، وقطر العمود المعالج بالحرارة ф95، مُصنع بدقة.محرك علبة التروس، بكرات العلوية والسفلية مع السلطة.اعتماد تصميم هيكل العمود، القوس التذكاري من الحديد الزهر، سمك 55 مم.محرك علبة التروس، حوالي 19 مرحلة تشكيل.تبلغ قوة المحرك الرئيسي حوالي 45 كيلو واط، وذلك باستخدام محرك مخفض للتحكم في سرعة تحويل التردد من سلسلة K.يبلغ حجم شريط التمرير 150*150 مم وجميع المسامير من الدرجة 8.8 لضمان تثبيت هيكل الماكينة بقوة.يمكن للآلة أن تعمل لفترة طويلة ولها عمر خدمة طويل، وسرعة التشكيل الفعلية هي 12-16 م / دقيقة.بالإضافة إلى ذلك، آلة تشكيل المدادة تشيكوسلوفاكيا مجهزة بجهاز تبريد المياه، والذي يمكن أن ينتج منتجات أفضل.
تتطلب وحدة القطع ما بعد الهيدروليكي إجمالي قالبي قطع، وتصميم قاطع من ثلاث قطع، ومحرك هيدروليكي غير قابل للسقوط بقدرة 37KW.تتم مشاركة محطة هيدروليكية واحدة مع وحدة التثقيب ويتم توفير قوة القطع عن طريق محطة هيدروليكية منفصلة.
آلة تشكيل المدادة CZ تعتمد نظام التحكم PLC، والذي يمكنه أتمتة عملية الإنتاج.يحتاج المشغل فقط إلى إدخال بيانات الإنتاج على شاشة اللمس، مثل دفعة الإنتاج، العدد، الطول، إلخ. يمكن إكمال نظام التحكم PLC مع العاكس، المشفر، إلخ.
آلة تشكيل المدادة CZ لديها رف خروج مع بكرات لسهولة تحريك المنتج النهائي.
