YX18.5-8
BMS

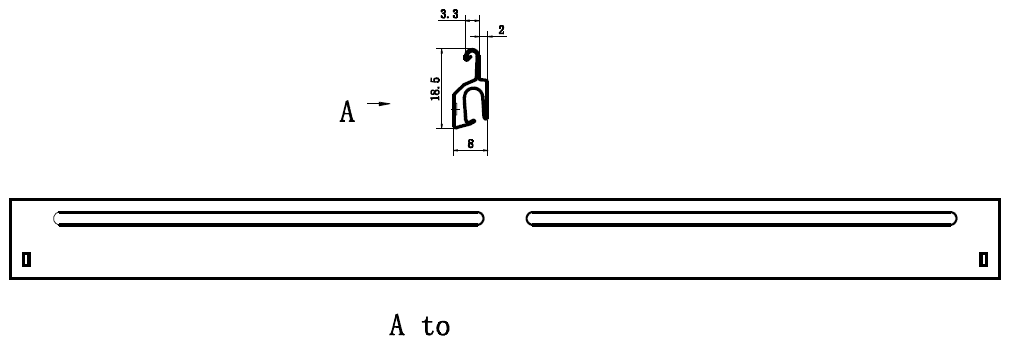

حساب تعريفي
| مادة | المواد القابلة للتطبيق | لفائف الألمنيوم |
سمك المادة | 0.3-0.4 ملم | |
مع قوة الخضوع | 186-198 ميجا باسكال | |
| لفه | عرض التغذية | حوالي 72 ملم |
نطاق معرف الملف | 508 مم ± 30 مم | |
سعة | الأعلى.0.5 طن. | |
آلة | إطار قاعدة | الفولاذ نوع H350 باللحام. |
| سمك الجدار الجانبي | هيكل أوروبي قائم بذاته | |
مادة الأسطوانة | فولاذ Cr12، مصنوع بآلة دقيقة، مطلي بالكروم الصلب | |
محطة الأسطوانة | 22-خطوة للتشكيل | |
قطر رمح | ф55mm، معالجة عالية التردد | |
القاطع | صلابة | المعالجة الحرارية إلى درجة HRC58-62 |
قطع التسامح | ± ± 1 مم | |
| قوة | طريقة القيادة | ناقل الحركة / العجلة المسننة |
| المحرك الرئيسي | 5.5*2KW، التحكم في سرعة التردد | |
| محرك مضخة للقاطع | 1.5 كيلو واط | |
نظام التحكم PLC | العاكس | سيمنز / دلتا |
شاشة اللمس | سيمنز/وينفيو | |
التشفير | KOYO (العلامة التجارية اليابانية) أو OMRON (العلامة التجارية اليابانية) | |
السيطرة على الجهد | 24 فولت |
1) تصميم تايوان يضمن إمكانية تشكيل الشرائح تجاوزت بقوة وليس من السهل أن تنهار وتهجر
2) قطع المنشار الطائر الهيدروليكي الذي يتم التحكم فيه بواسطة مؤازرة من أجل كفاءة إنتاجية عالية.
3) هناك العديد من الميزات مثل عدم كفاية فحص المواد وإضاءة برج LED للسماح لمشغل واحد فقط بإدارة آلات متعددة.
4) مجهزة بواجهة الصناعة 4.0، هناك أيضًا أوضاع إنتاج متعددة و إعدادات الذاكرة متاحة لإعداد وظائف متعددة.
آلة التفكيك الهيدروليكية ← جهاز توجيه التغذية ← نظام التشكيل باللف ← التثقيب الطائر الهيدروليكي → قطع المنشار الطائر الذي يتم التحكم فيه مؤازرًا → رف الخروج
اِصطِلاحِيّ المواصفاتنانوثانية

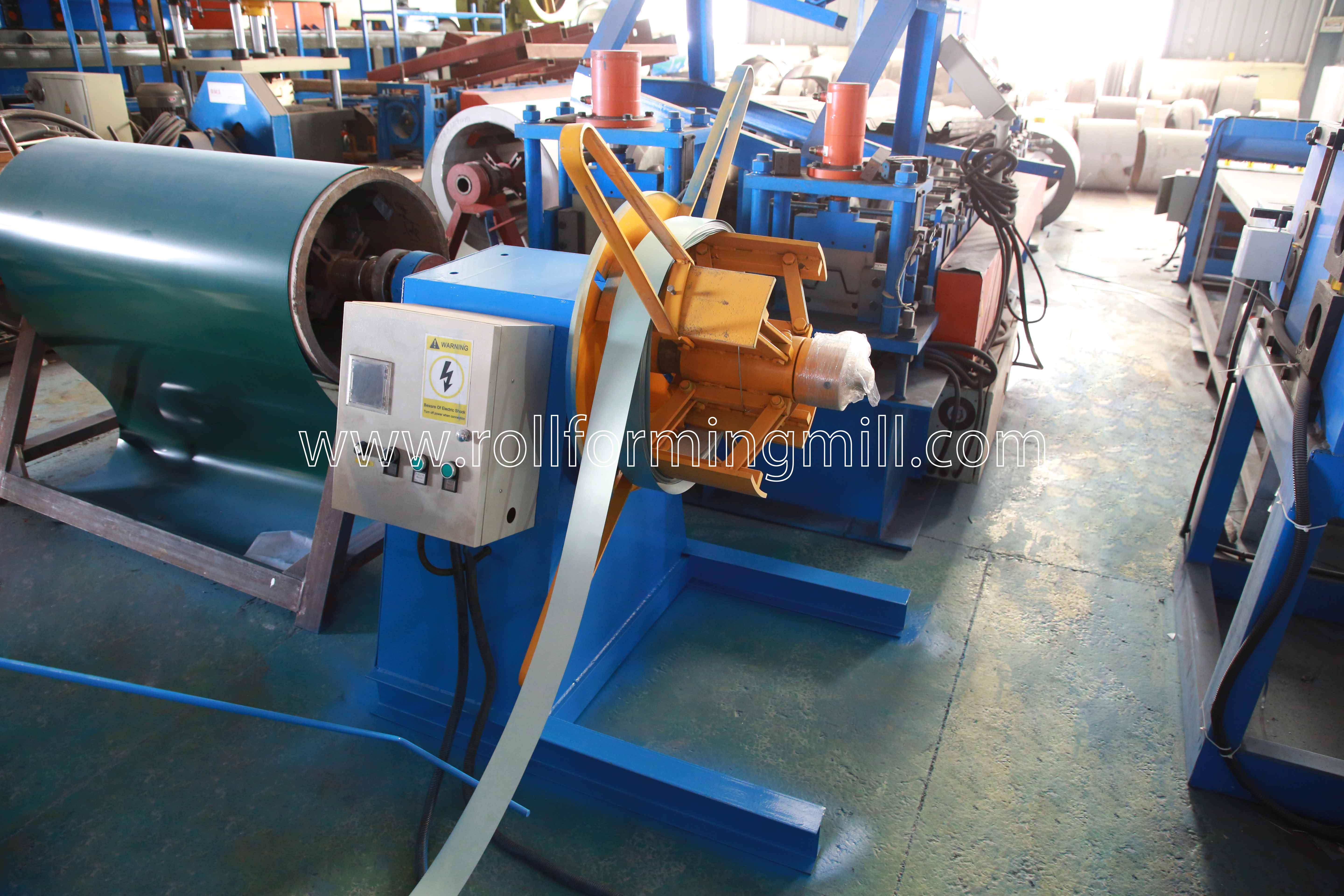

1) 0.5T آلة التفكيك الهيدروليكية: مجموعة واحدة
التحكم الهيدروليكي في انكماش وتوقف التجويف الداخلي للملف الفولاذي
قوة التغذية التلقائية وجهاز التوقف الذاتي
أقصى عرض للتغذية: 500 ملم
نطاق معرف الملف:508+/-30 ملم
سعة:الحد الأقصى 0.5 طن

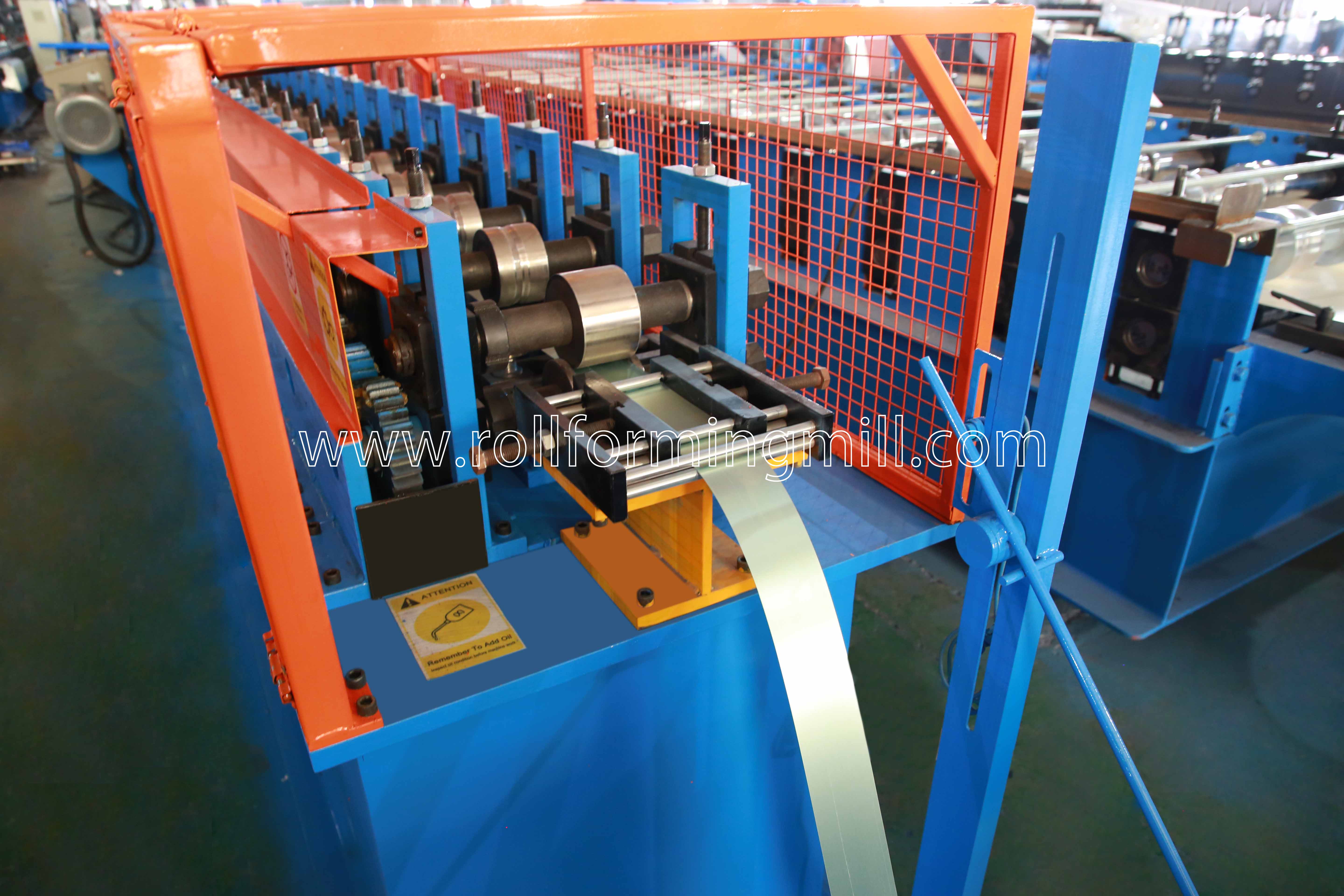

2) جهاز دليل التغذية
جهاز توجيه يمين ويسار عند المدخل الرئيسي للآلة.أثناء العمل، تدخل المواد الخام الموجودة على جانبي اللوحة إلى الآلة عن طريق اليسار واليمين جهاز التوجيه، يصنع المواد الخام ونظام تشكيل اللف للحفاظ على الوضع الصحيح.يمكن تعديل موضع التوجيه بواسطة آلية المسمار اليدوية، ويمكن تعديل اليسار واليمين بشكل مستقل.

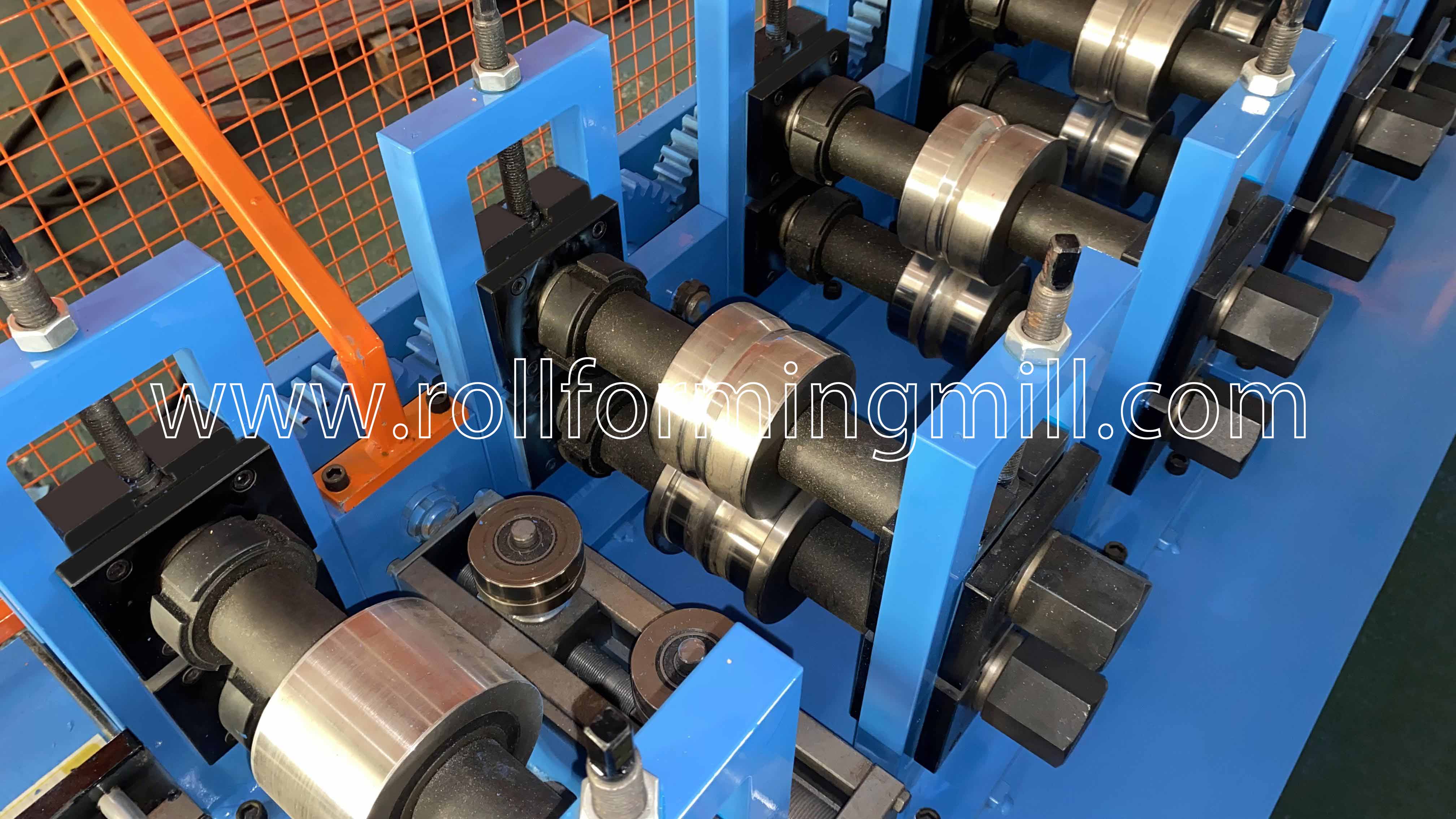

3) الجهاز الرئيسي
بكرات مصنعة من فولاذ Cr12، آلة دقيقة، مطلي بالكروم الصلب
الأعمدة مصنوعة من الفولاذ 45#، التبريد والتلطيف، الكروم الصلب
سرعة التشكيل الحقيقية:15-20 م/دقيقة (بما في ذلك التثقيب والقطع)

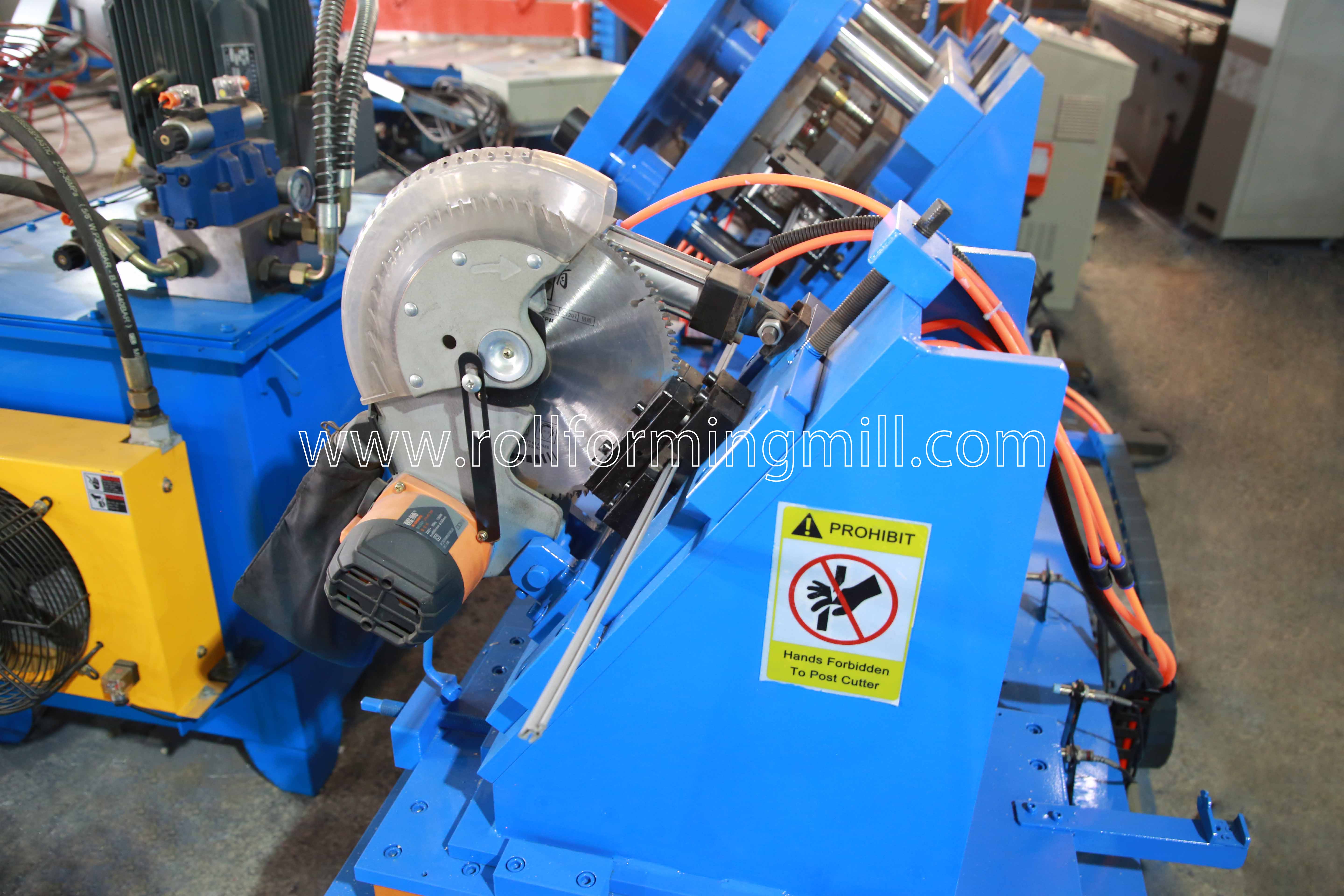

4) قطع المنشار الطائر الذي يتم التحكم فيه مؤازرًا
مادة أداة القطع:Cr12MoV (= فولاذ SKD11)المعالجة الحرارية إلى HRC58-62
5) نظام التحكم PLC
التحكم في الكمية وطول القطع تلقائيا.
أدخل بيانات الإنتاج (دفعة الإنتاج، أجهزة الكمبيوتر، الطول، وما إلى ذلك) على شاشة اللمس.
يمكنه إنهاء الإنتاج تلقائيًا.
مدمج مع: PLC، العاكس، شاشة اللمس، التشفير، إلخ.
6) رف الخروج:ثلاث وحدات

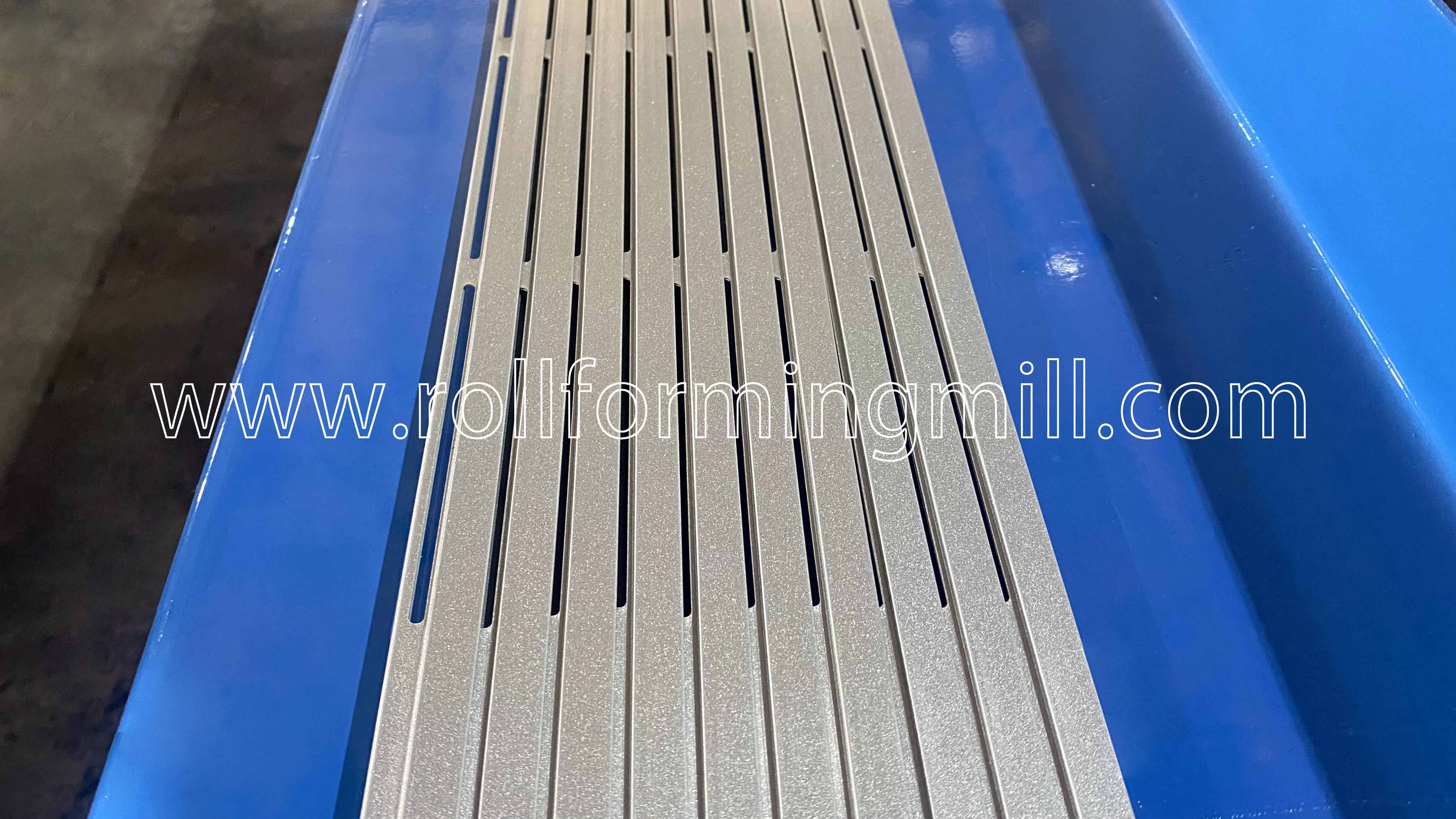

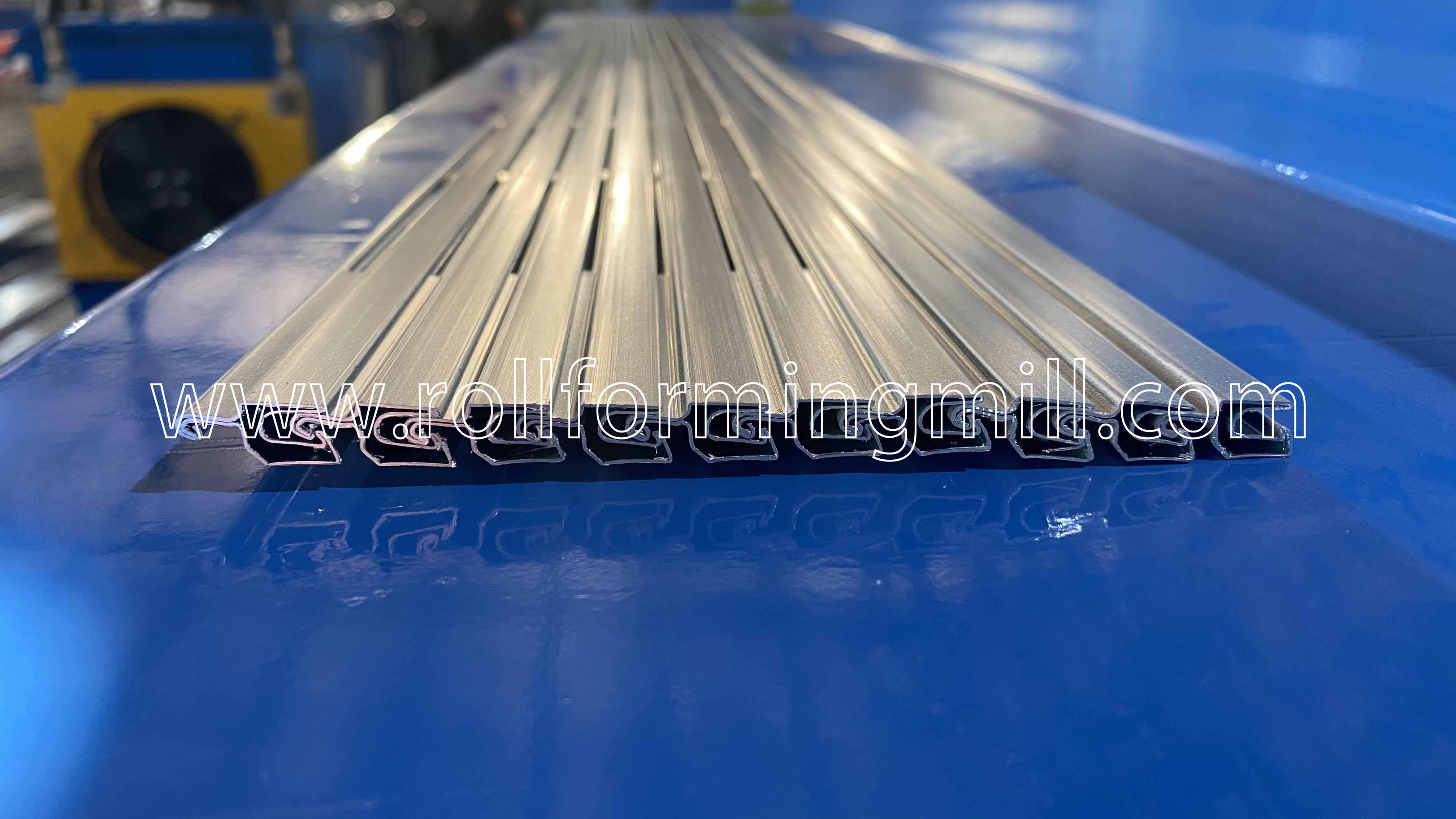

7) عرض المنتج
طريقة التعبئة:الجسم الرئيسي للآلة عاريا و مغطاة بغشاء بلاستيكي (لحماية الغبار والتآكل)،يتم تحميلها في حاوية وتثبيتها بثبات في حاوية مناسبة بحبل وقفل فولاذي، ومناسبة للنقل لمسافات طويلة.
خدمة ما بعد البيع
1. ال الضمان هو 24 شهور بعد أن يستلم العميل الجهاز .
وفي غضون 24 شهرًا، سنقوم بإرسال قطع الغيار إلى العميل مجانًا.
2. نحن نقدم الدعم الفني طوال عمر أجهزتنا.
3. يمكننا إرسال الفنيين لدينا لتثبيت وتدريب العمال في مصانع العملاء تكلفة إضافية.
