YX18-145-870
BMS
8455221000

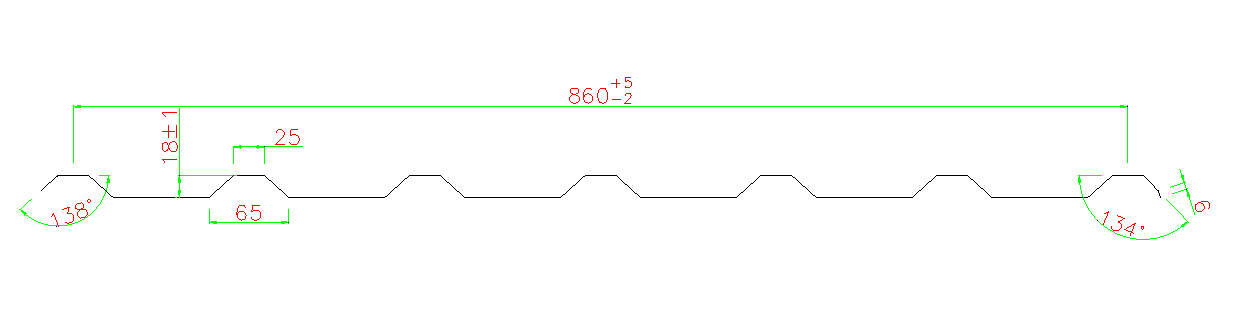

حساب تعريفي
| مادة | المواد القابلة للتطبيق | ببجي |
سمك المادة | 0.3-0.6 ملم | |
مع قوة الخضوع | Q235-355Mpa | |
| لفائف | عرض التغذية | 1000 ملم |
نطاق معرف الملف | 508 مم ± 30 مم | |
سعة | الأعلى. 5 طن. | |
آلة | الإطار الأساسي | الفولاذ نوع H400 باللحام. |
| سمك الجدار الجانبي | Q235 t18mm | |
مادة الأسطوانة | 45# ماكينة دقيقة، مطلي بالكروم الصلب | |
محطة الأسطوانة | 18- خطوة للتشكيل | |
قطر رمح | ф75mm، معالجة عالية التردد | |
القاطع | صلابة | المعالجة الحرارية إلى درجة HRC58-62 |
قطع التسامح | ± ± 1 مم | |
| قوة | طريقة القيادة | ناقل الحركة / العجلة المسننة |
| المحرك الرئيسي | 7.5 كيلو واط، التحكم في سرعة التردد | |
| محرك مضخة للقاطع | 3 كيلو واط | |
نظام التحكم PLC | العاكس | شنايدر إلكتريك/دلتا (علامة تجارية تايوانية) |
شاشة تعمل باللمس | WEINVIEW (علامة تجارية تايوانية) | |
التشفير | KOYO (العلامة التجارية اليابانية) أو OMRON (العلامة التجارية اليابانية) | |
السيطرة على الجهد | 24 فولت |
1. مجهزة بالقص الأمامي اليدوي اليدوي، فهي مريحة للعملاء لتغيير المواد مع وظيفة متقدمة لتوفير المواد (بدون نفايات).
2. يتم تسقية الأسطوانة بعد التصنيع الدقيق (HRC48-50) باستخدام الفولاذ ASTM AISI 1045 والكروم الصلب المغلفة لأكثر من ذلك من 10 سنوات من الحياة العملية.
3. Qptional التلقائي قمعالج، تحسين كفاءة العمل، توفير تكلفة العمالة، وهيلp يمكنك تحسين الميزة التنافسية.

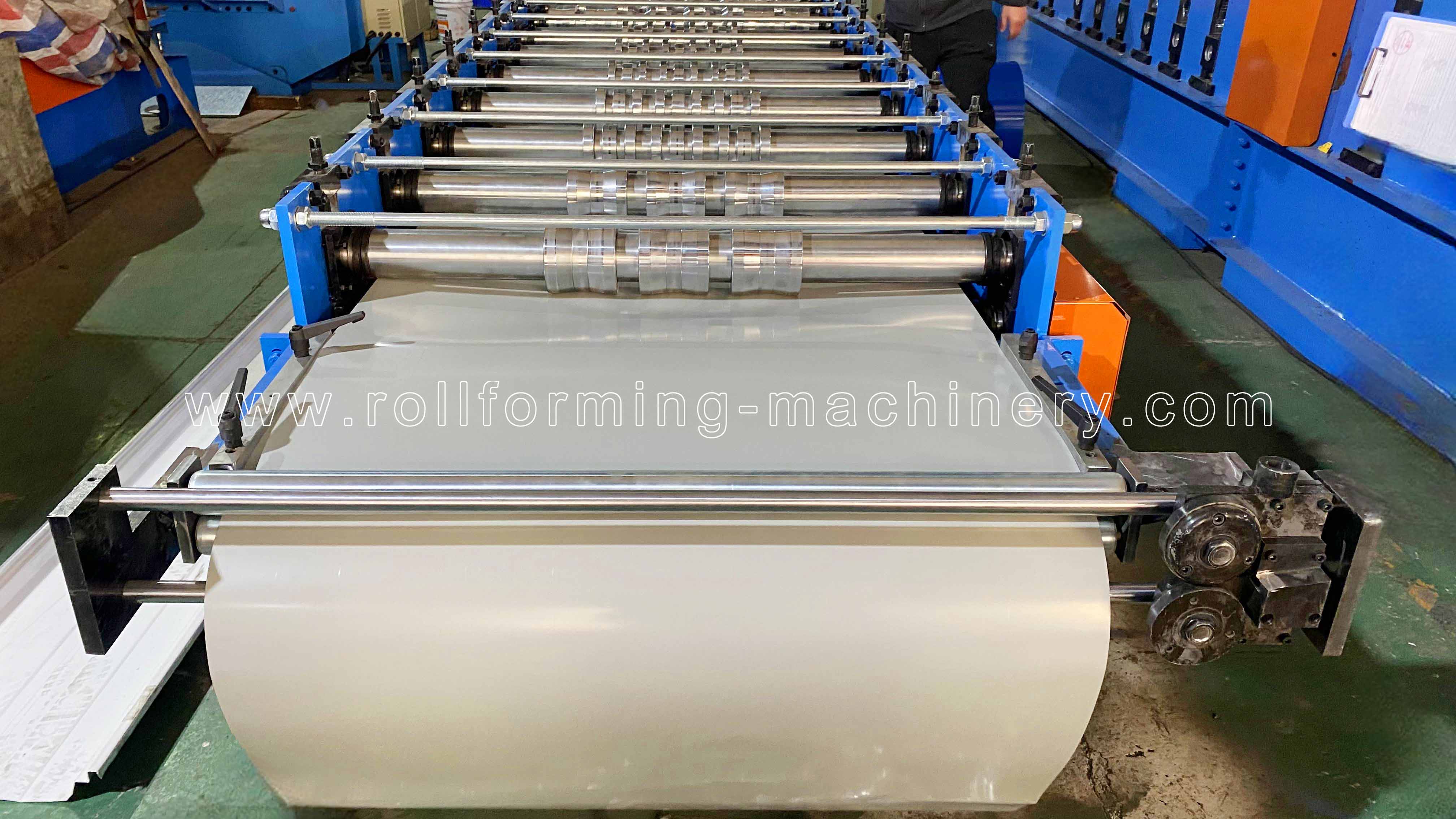

آلة التفكيك الهيدروليكية 5T → جهاز التغذية → القاطع المسبق اليدوي →نظام تشكيل اللف ← جهاز القطع الهيدروليكي ← حامل الخروج
اِصطِلاحِيّ المواصفاتنانوثانية
1) 5T آلة التفكيك الهيدروليكية: مجموعة واحدة
التحكم الهيدروليكي في انكماش وتوقف التجويف الداخلي للملف الفولاذي
أقصى عرض للتغذية: 600 ملم
نطاق معرف الملف:508±30 ملمالقطر الخارجي:1500 ملم
محرك مضخة الزيت:2.2 كيلو واط
سعة:ماكس.5 طن

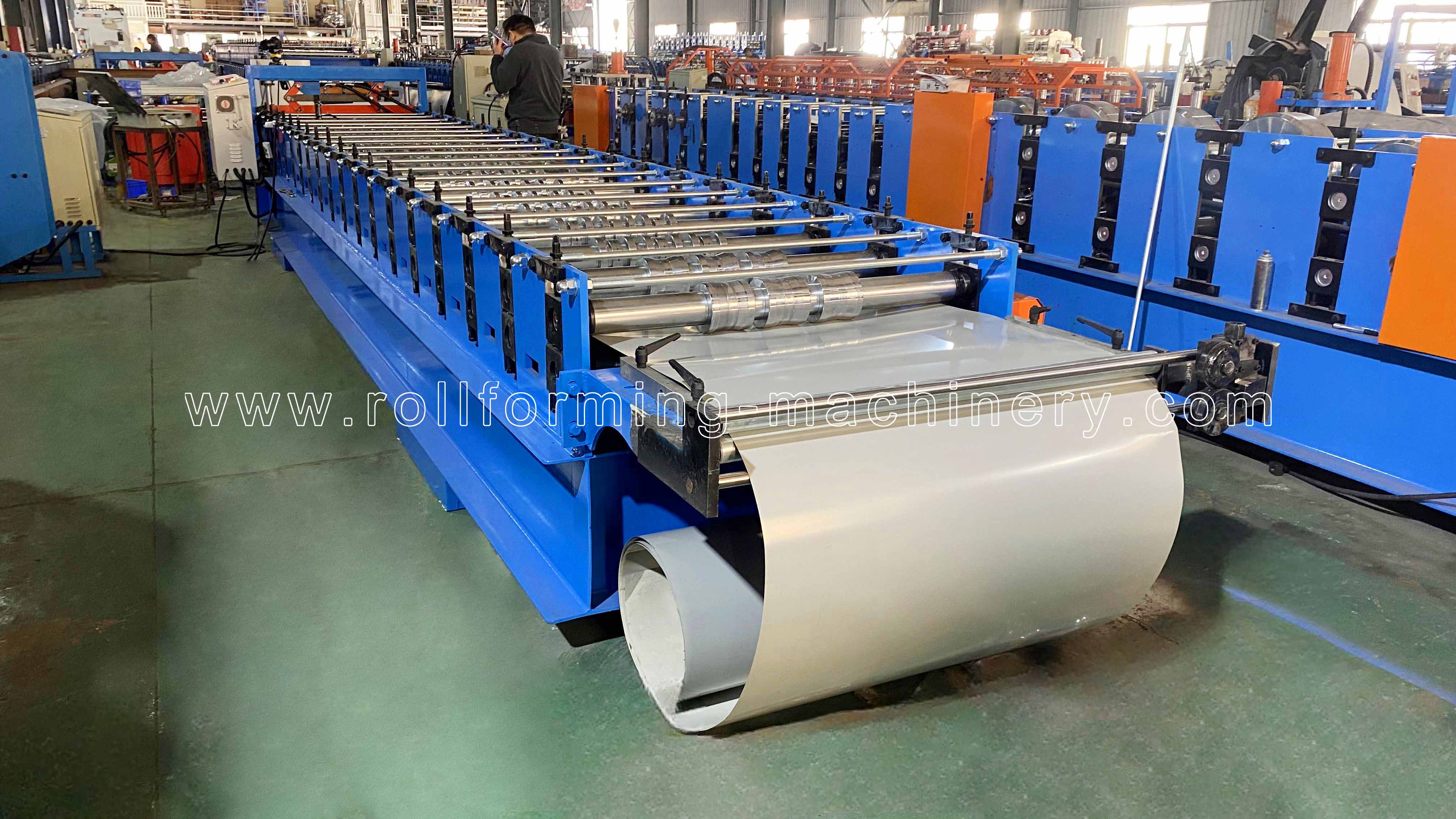

3) جهاز القطع المسبق اليدوي
يمكن تعديل موضع التوجيه لتغذية المواد المناسبة.

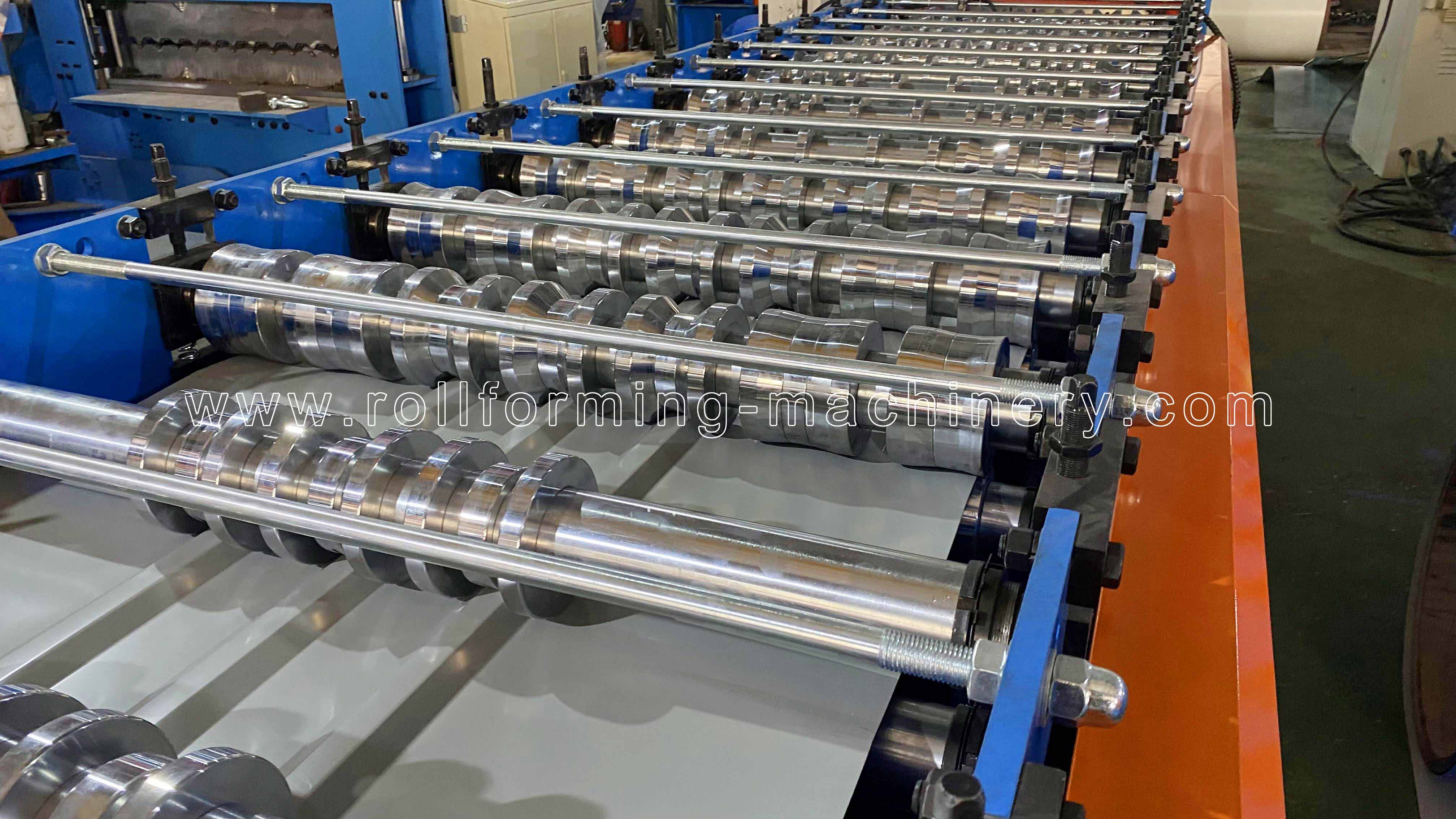

4) م الرئيسيachin
بكرات مصنعة من 45 # مصنوعة بدقة، ومطلية بالكروم الصلب؛ بسمك 0.5 مم، سطح معالج بالمرآة (لعمر أطول ومقاوم للصدأ)؛
إطار الجسم مصنوع من 400# ح نوع الصلب عن طريق اللحام
سرعة التشكيل: حوالي 20 م/دقيقة

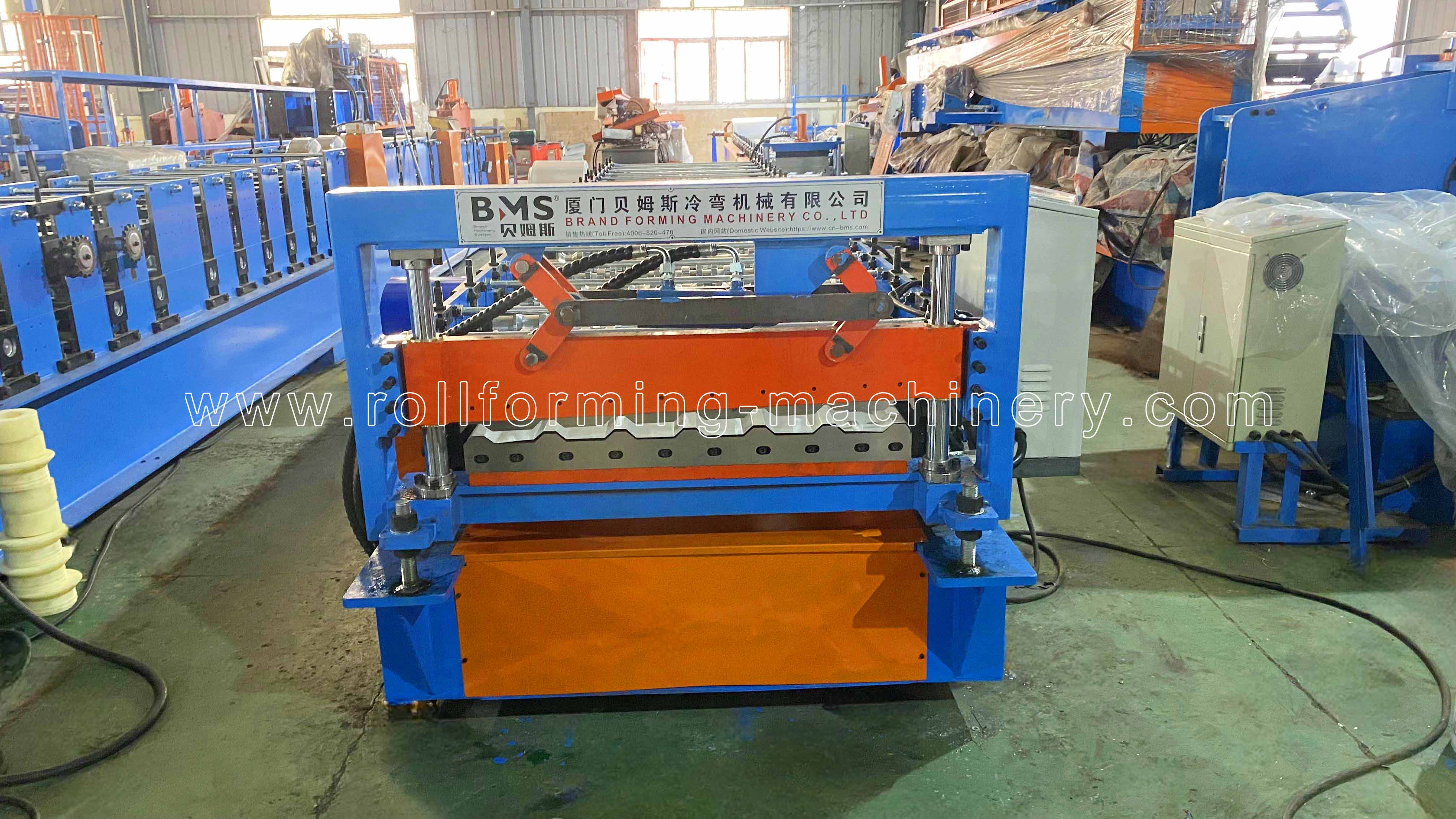

5) الهيدروليكية آخر القاطع
لا تتوقف عن القطع،قطعتين نوع تصميم شفرة القطع، بدون تقطيع
المحرك الهيدروليكي:3 كيلو واط;ضغط القطع:0-16 ميجا باسكال
مادة أداة القطع:Cr12MoV (= فولاذ SKD11)المعالجة الحرارية إلى HRC58-62
مع ما لا يقل عن مليون مرة من قطع الحياة
يتم توفير قوة القطع بواسطة المحطة الهيدروليكية للمحرك الرئيسي
6) نظام التحكم PLC
التحكم في الكمية وطول القطع تلقائيا.
أدخل بيانات الإنتاج (دفعة الإنتاج، أجهزة الكمبيوتر، الطول، وما إلى ذلك) على شاشة اللمس.
يمكنه إنهاء الإنتاج تلقائيًا.
مدمج مع: PLC، العاكس، شاشة اللمس، التشفير، إلخ.
7) رف الخروج:
وحدتان بدون طاقة، مع بكرات لسهولة الحركة

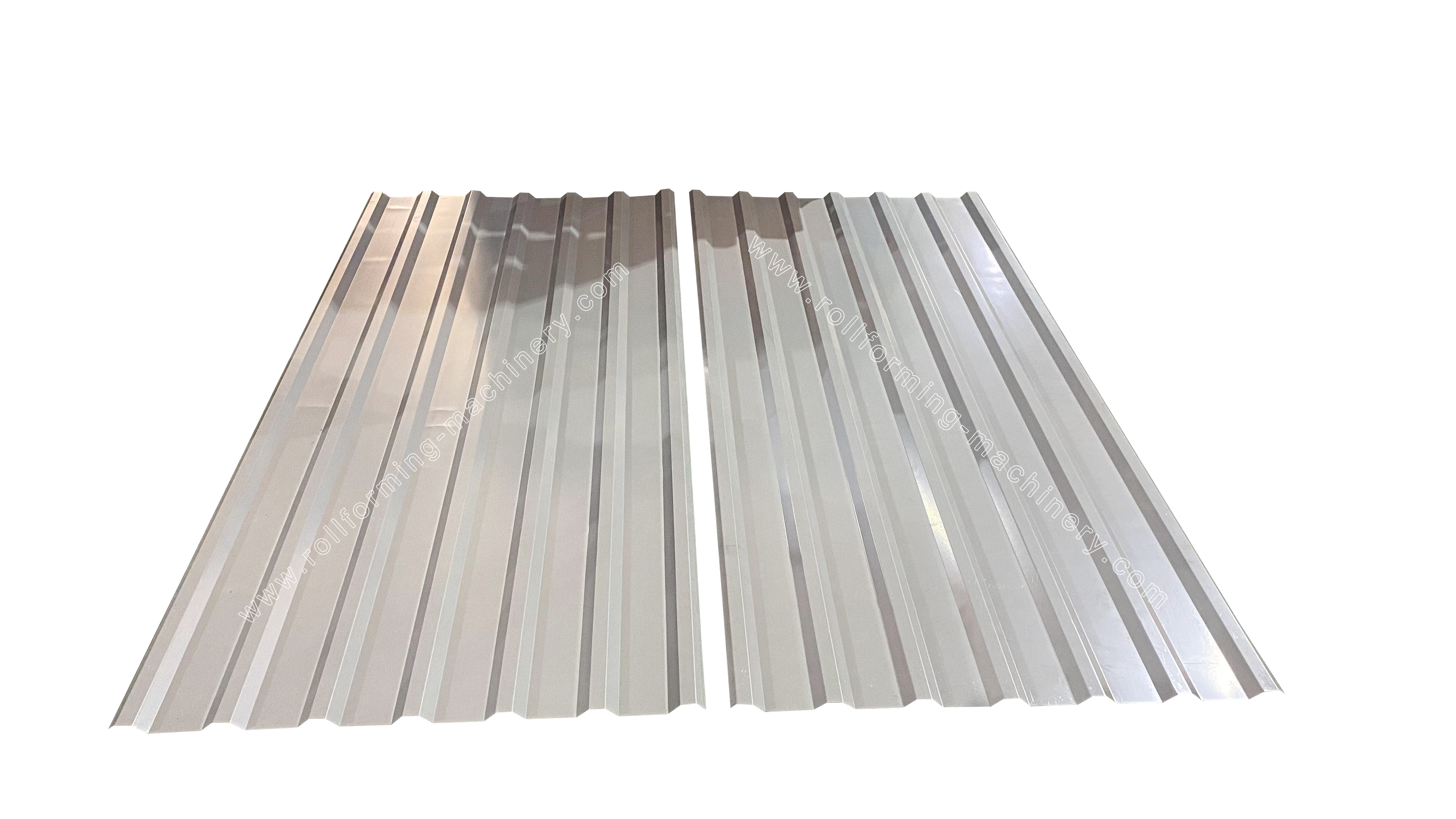

8) عرض المنتج
طريقة التعبئة:الجسم الرئيسي للآلة عاريا و مغطاة بغشاء بلاستيكي (لحماية الغبار والتآكل)،يتم تحميلها في حاوية وتثبيتها بثبات في حاوية مناسبة بحبل وقفل فولاذي، ومناسبة للنقل لمسافات طويلة.
خدمة ما بعد البيع
1. ال الضمان هو 24 شهور بعد أن يستلم العميل الجهاز .
وفي غضون 24 شهرًا، سنقوم بإرسال قطع الغيار إلى العميل مجانًا.
2. نحن نقدم الدعم الفني طوال عمر أجهزتنا.
3. يمكننا إرسال الفنيين لدينا لتثبيت وتدريب العمال في مصانع العملاء تكلفة إضافية.
