| الكمية: | |
|---|---|
YX77-465
BMS

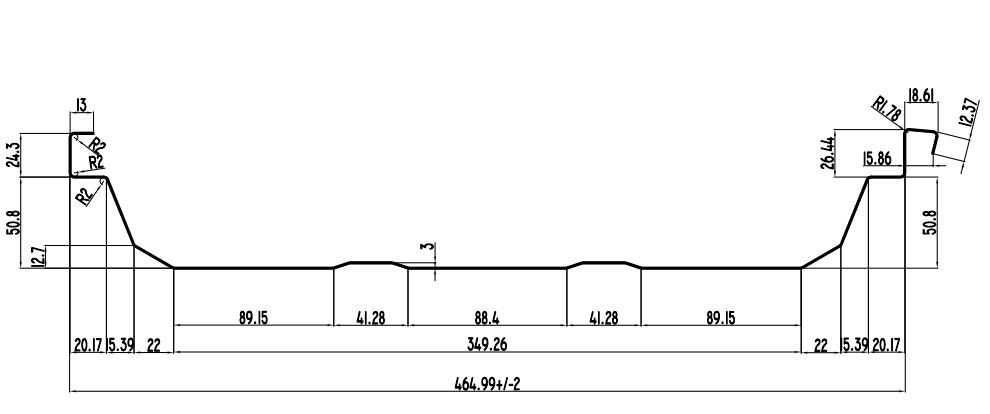

حساب تعريفي
| مادة | المواد القابلة للتطبيق | جالفالوم |
سمك المادة | 0.5-0.7 ملم | |
مع قوة الخضوع | 550 ميجا باسكال | |
| لفه | عرض التغذية | 650 ملم |
نطاق معرف الملف | 508 مم ± 30 مم | |
سعة | الأعلى.3 طن. | |
آلة | إطار قاعدة | الفولاذ نوع H400 باللحام. |
| سمك الجدار الجانبي | Q235 t18mm | |
مادة الأسطوانة | 45# فولاذ، مطلي بالكروم الصلب | |
محطة الأسطوانة | 18- خطوة للتشكيل | |
قطر رمح | ф75mm، معالجة عالية التردد | |
القاطع | صلابة | المعالجة الحرارية إلى درجة HRC58-62 |
قطع التسامح | ± ± 1 مم | |
| قوة | طريقة القيادة | ناقل الحركة / العجلة المسننة |
| المحرك الرئيسي | 7.5KW، التحكم في سرعة التردد | |
| محرك مضخة للقاطع | 4 كيلو واط | |
نظام التحكم PLC | العاكس | شنايدر إلكتريك/دلتا (علامة تجارية تايوانية) |
شاشة اللمس | WEINVIEW (علامة تجارية تايوانية) | |
التشفير | KOYO (العلامة التجارية اليابانية) أو OMRON (العلامة التجارية اليابانية) | |
السيطرة على الجهد | 24 فولت |

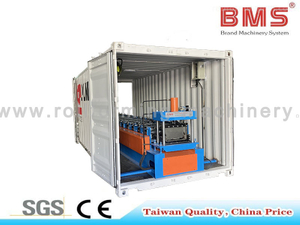

1. المعدات خفيفة ورشيقة، وهي مناسبة للوظائف ذات الأسطح الطويلة جدًا أو الأشكال المعقدة أو كليهما، كما أن BMS Rollforming في الموقع يقلل من المخاطر في النقل والتعامل مع الألواح الطويلة جدًا، ويزيل وصلات التمدد والتمدد ويسمح بدقة مطابقة procuction مع جداول التثبيت.

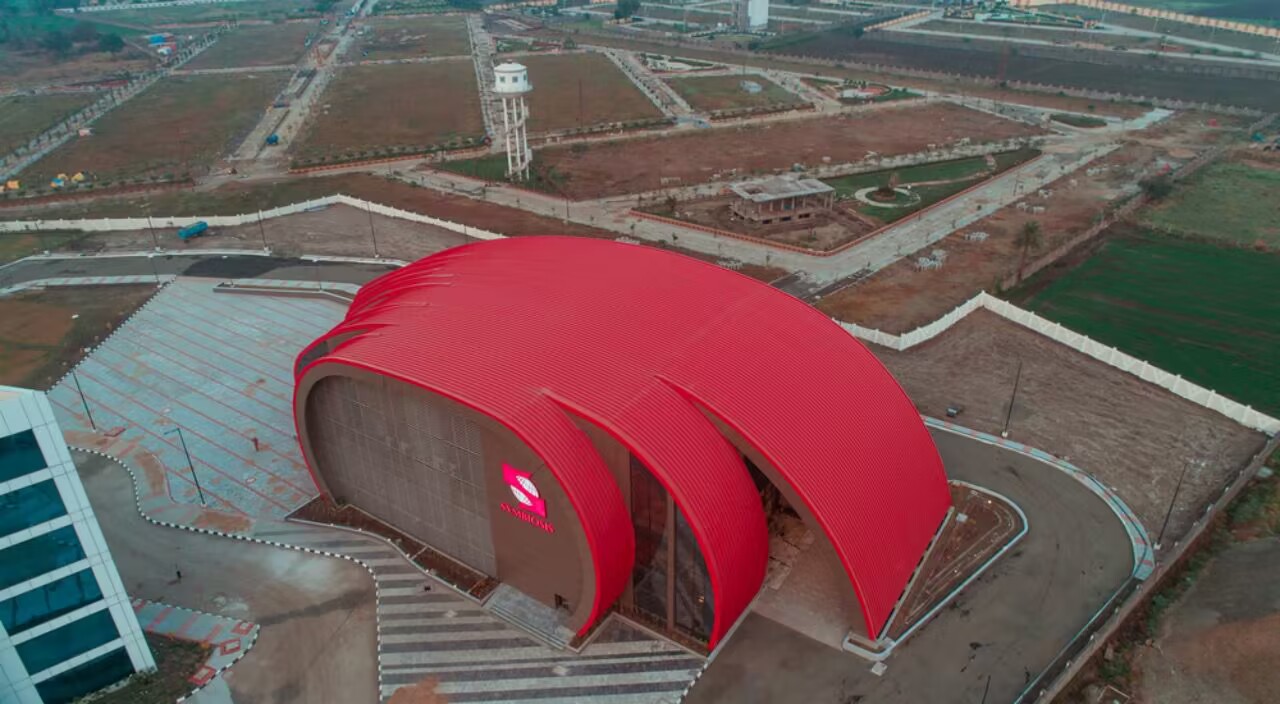

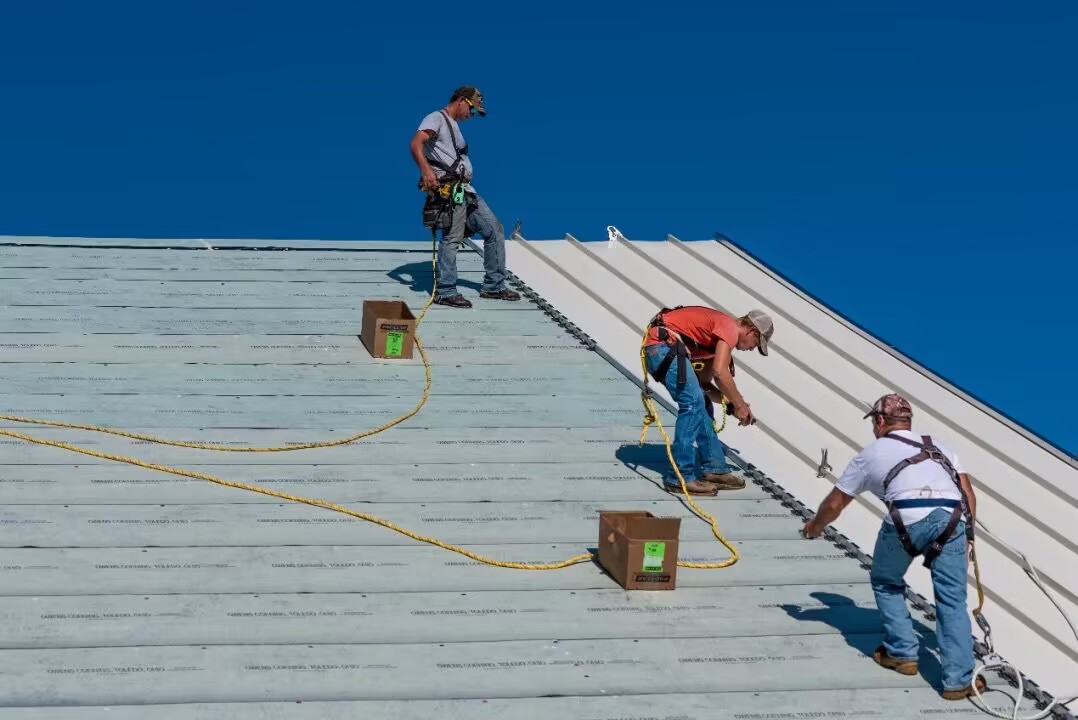

2. يستخدم ملف التماس الدائم المُنتج التماسًا كاملاً بزاوية 360 درجة لضمان ذلك مقاومة الطقس.تطابق مع الدعم المنزلق، بحيث يتمتع نظام السقف بأكمله بوظيفة تعويض مثالية للتمدد الحراري والانكماش البارد؛
3. المبيعات الساخنة في اليابان والهند وتايلاند والفلبين وفيتنام وغيرها.

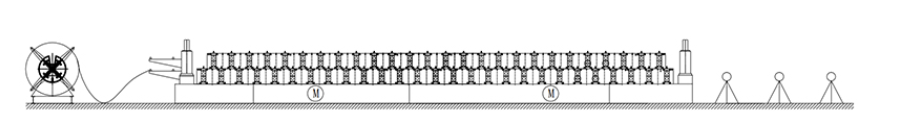

آلة فك اللفة الهيدروليكية 3T ← جهاز القطع المسبق اليدوي ← جهاز توجيه التغذية ← نظام التشكيل باللف ← جهاز القطع الهيدروليكي ← حامل الخروج
اِصطِلاحِيّ المواصفاتنانوثانية

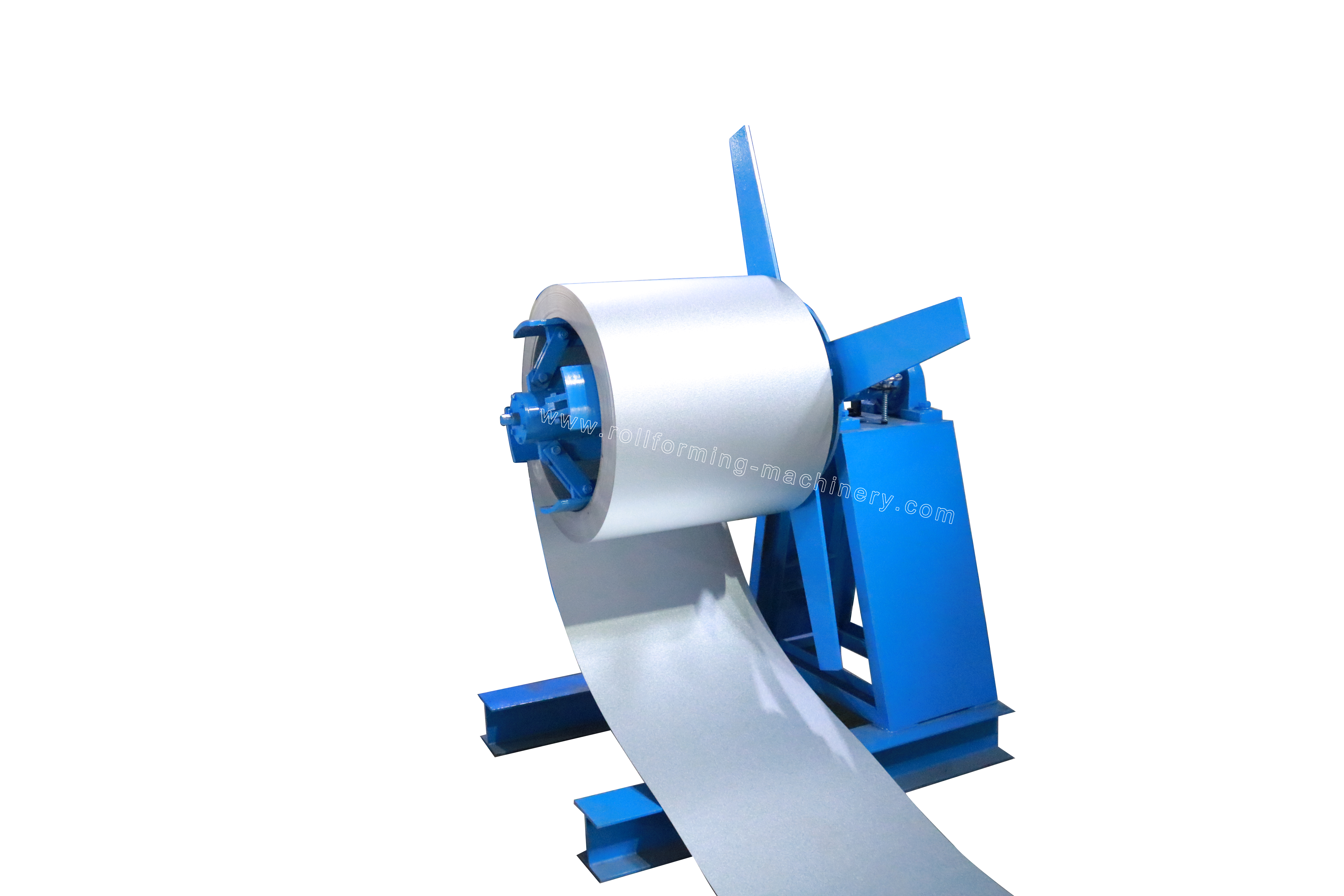

1) 3T آلة التفكيك الهيدروليكية: مجموعة واحدة
التحكم الهيدروليكي في انكماش وتوقف التجويف الداخلي للملف الفولاذي
قوة التغذية التلقائية وجهاز التوقف الذاتي
أقصى عرض للتغذية: 650 ملم
محرك مضخة الزيت:2.2 كيلو واط
سعة:ماكس.3 طن

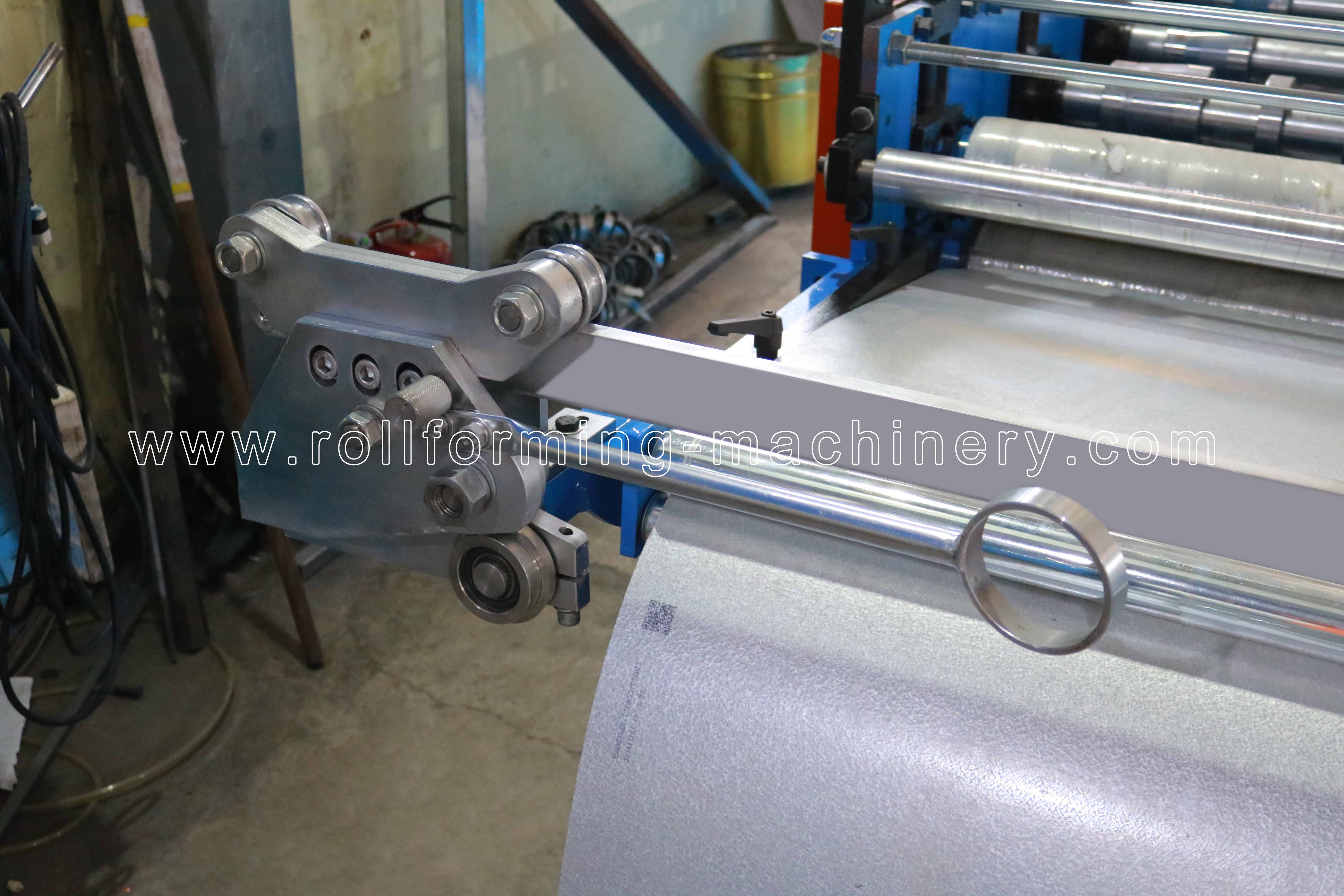

2) ما قبل القاطع
ماركة: خدمات إدارة المباني إبداعي: الصين
مع دليل مواد التغذية، تجنب إهدار المواد

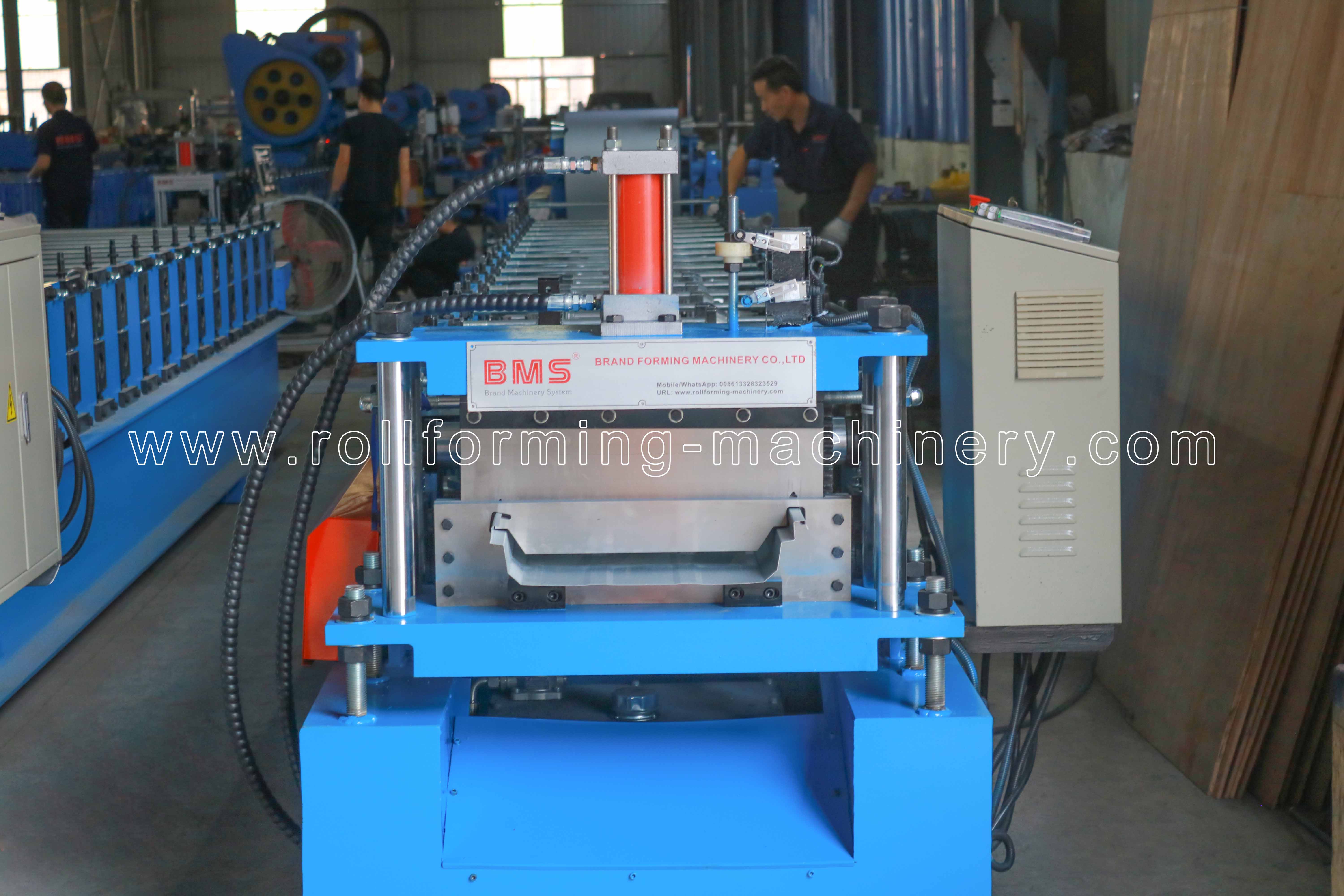

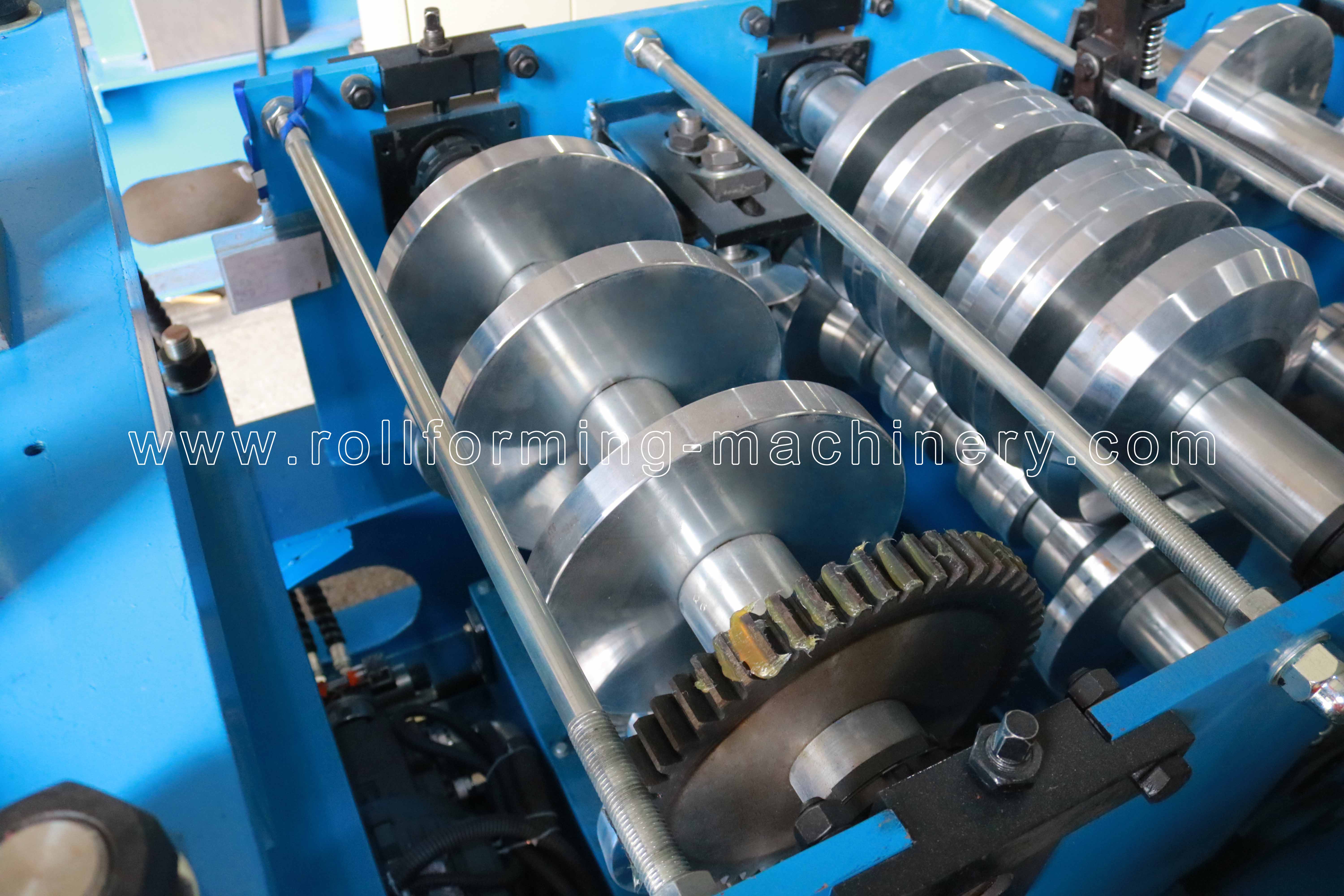

3) الجهاز الرئيسي
بكرات مصنعة بجودة عالية 45# فولاذ، مخارط CNC، معالجة حرارية.
مع معالجة سوداء أو طلاء صلب من الكروم للحصول على خيارات.
إطار الجسم مصنوع من 400# ح نوع الصلب عن طريق اللحام
سرعة التشكيل الحقيقية: 20 م/دقيقة

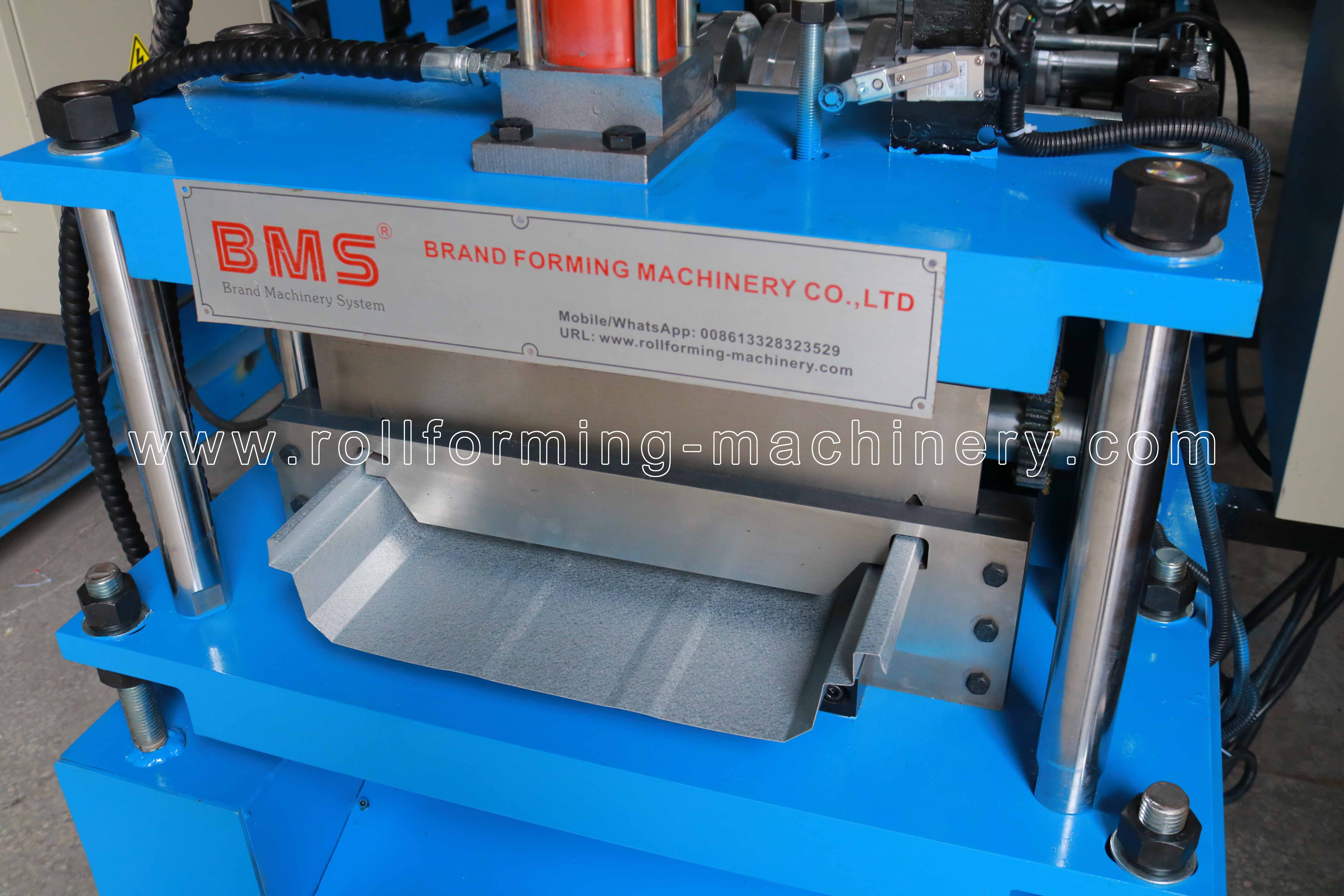

4) الهيدروليكية آخر القاطع
بعد القطع، توقف عن القطع، نوع من قطعتين من تصميم شفرة القطع
المحرك الهيدروليكي:4 كيلو واط;ضغط القطع:0-16 ميجا باسكال
مادة أداة القطع:Cr12MoV (= فولاذ SKD11)المعالجة الحرارية إلى HRC58-62
مع ما لا يقل عن مليون مرة من قطع الحياة
يتم توفير قوة القطع بواسطة المحطة الهيدروليكية للمحرك الرئيسي
5) نظام التحكم PLC
التحكم في الكمية وطول القطع تلقائيا.
أدخل بيانات الإنتاج (دفعة الإنتاج، أجهزة الكمبيوتر، الطول، وما إلى ذلك) على شاشة اللمس.
يمكنه إنهاء الإنتاج تلقائيًا.
مدمج مع: PLC، العاكس، شاشة اللمس، التشفير، إلخ.

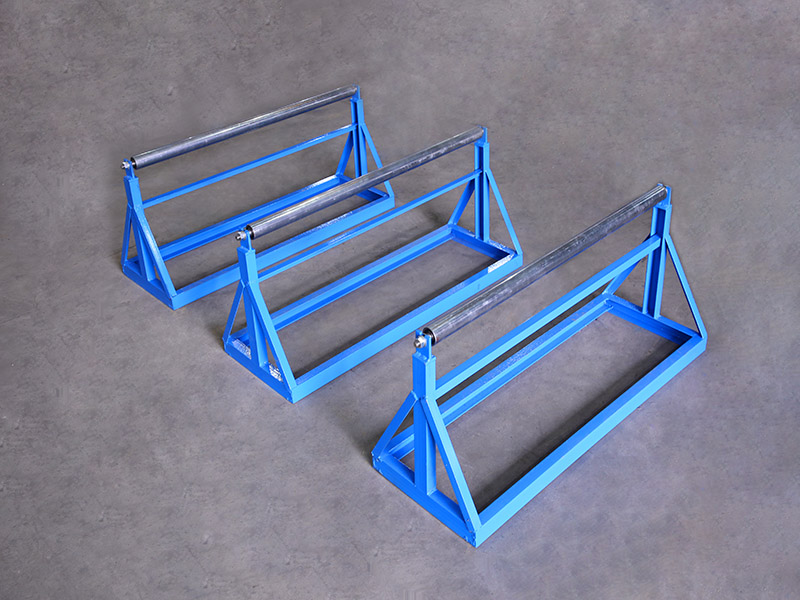

6) رف الخروج:ثلاث وحدات

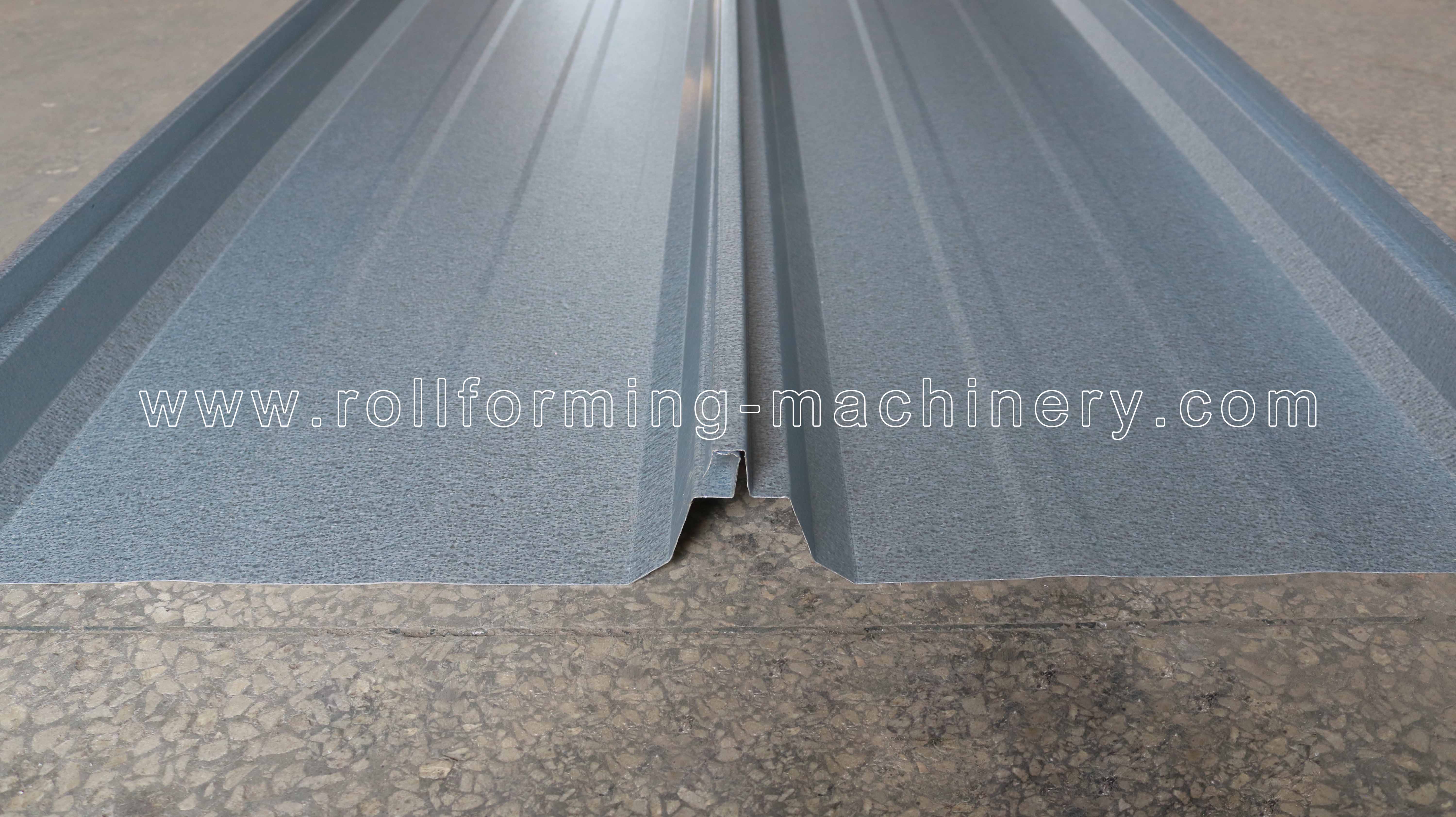

7) عرض المنتج
طريقة التعبئة:الجسم الرئيسي للآلة عاريا و مغطاة بغشاء بلاستيكي (لحماية الغبار والتآكل)،يتم تحميلها في حاوية وتثبيتها بثبات في حاوية مناسبة بحبل وقفل فولاذي، ومناسبة للنقل لمسافات طويلة.
خدمة ما بعد البيع
1. ال الضمان هو 24 شهور بعد أن يستلم العميل الجهاز .
وفي غضون 24 شهرًا، سنقوم بإرسال قطع الغيار إلى العميل مجانًا.
2. نحن نقدم الدعم الفني طوال عمر أجهزتنا.
3. يمكننا إرسال الفنيين لدينا لتثبيت وتدريب العمال في مصانع العملاء تكلفة إضافية.
